8. Fill transfer case with recommended transmission fluid and install fill plug.

9. Install skid plate, if equipped. (Refer to 13 - FRAMES & BUMPERS/FRAME/TRANSFER CASE SKID PLATE -

INSTALLATION)

10. Lower vehicle

SPECIFICATIONS

TRANSFER CASE - NV271

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Detent

16-25

12-18

-

Plug, Drain/Fill

20-34

15-25

-

Bolt, Extension Housing

27-34

20-25

-

Bolt, Case Half

27-34

20-25

-

Nut, Range Lever

27-34

20-25

-

Sector Support

27-34

20-25

-

Nuts, Mounting

30-41

20-30

-

Position Sensor

20-34

15-25

-

Nut, Companion Flange

176-271

130-200

-

21 - 1416

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

SPECIAL TOOLS

TRANSFER CASE NV271/NV273

Handle, Universal - C-4171

Remover - L-4454

Installer, Bearing - 6953

Installer, Pump Housing Seal - 7888

Installer, Bearing - 8128

Cup - 8148

Installer - 8151

Installer - 8152

DR/DH

TRANSFER CASE - NV271 - SERVICE INFORMATION

21 - 1417

Installer - 8891

Socket - 9033

Installer, Bearing - 9035

Installer, Seal - 9036

Installer, Seal - 9037

21 - 1418

TRANSFER CASE - NV271 - SERVICE INFORMATION

DR/DH

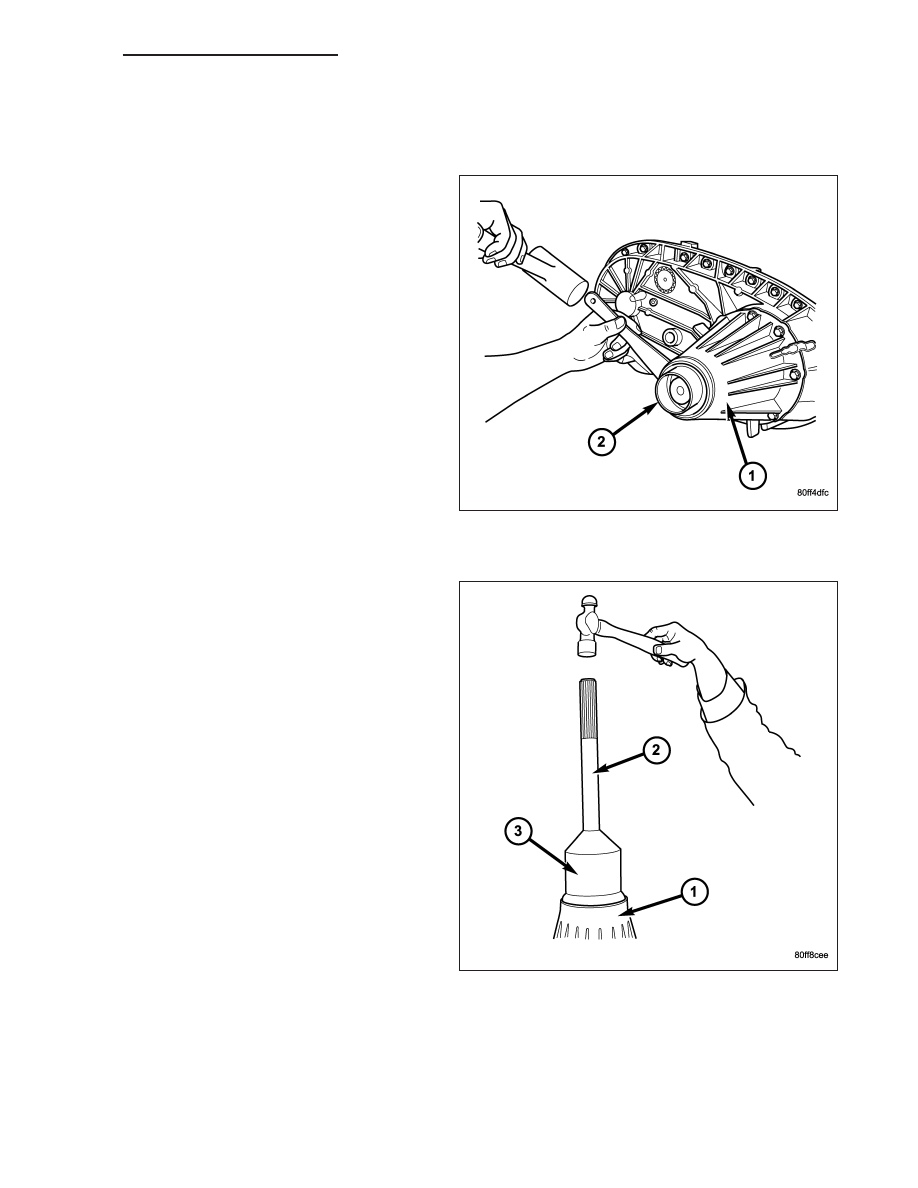

BOOT-EXTENSION HOUSING SEAL AND DUST

REMOVAL

1. Raise and support vehicle.

2. Remove rear propeller shaft. (Refer to 3 - DIFFER-

ENTIAL & DRIVELINE/PROPELLER SHAFT/PRO-
PELLER SHAFT - REMOVAL)

3. Use a suitable chisel or pry tool to remove the rear

extension housing dust boot (2).

4. Use a suitable chisel or pry tool to remove the rear

extension housing seal.

INSTALLATION

1. Clean fluid residue from sealing surface and

inspect for defects.

2. Install the extension housing dust boot and seal

assembly with Installer 9037 (3) and Handle
C-4171 (2).

3. Install propeller shaft. (Refer to 3 - DIFFERENTIAL

& DRIVELINE/PROPELLER SHAFT/PROPELLER
SHAFT - INSTALLATION)

4. Verify proper transfer case fluid level.

5. Lower vehicle.
