SPECIFICATIONS

TRANSFER CASE - NV241 GENII

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Detent

16-24

12-18

-

Plug, Drain/Fill

20-34

15-25

-

Bolt, Extension Housing

16-24

12-18

-

Bolt, Case Half

20-27

15-24

-

Screw, Oil Pump

12-16

8-12

-

Nut, Range Lever

27-34

20-25

-

Sector Support

27-42

20-30

-

Nuts, Mounting

30-41

20-30

-

Position Sensor

20-34

16-25

-

21 - 1364

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

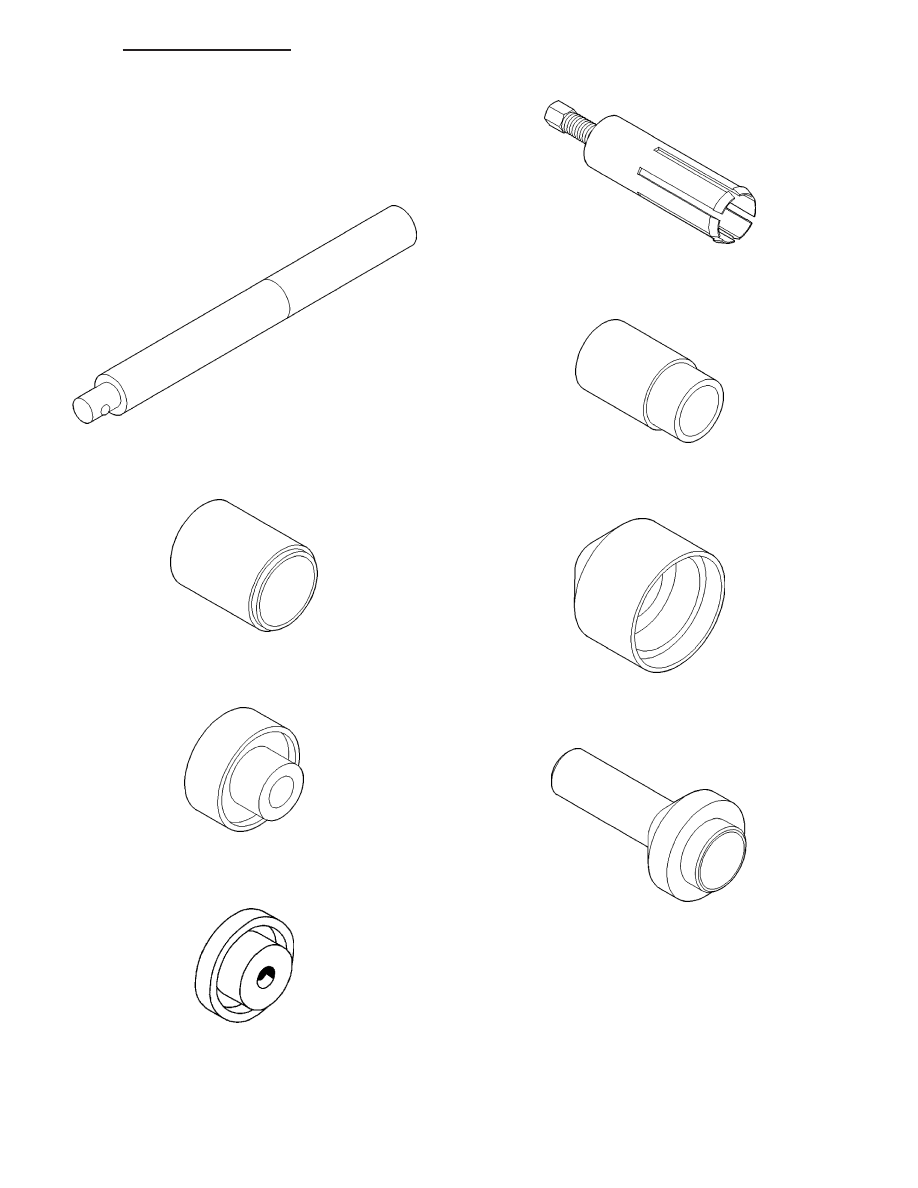

SPECIAL TOOLS

TRANSFER CASE - NV241/NV243

Handle, Universal - C-4171

Installer, Seal - 6888

Installer, Bearing - 6953

Installer, Seal - C-4210

Remover, Bushing - 6957

Installer, Bushing - 8157

Installer, Seal - D-163

Installer, Seal - 7884

DR/DH

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

21 - 1365

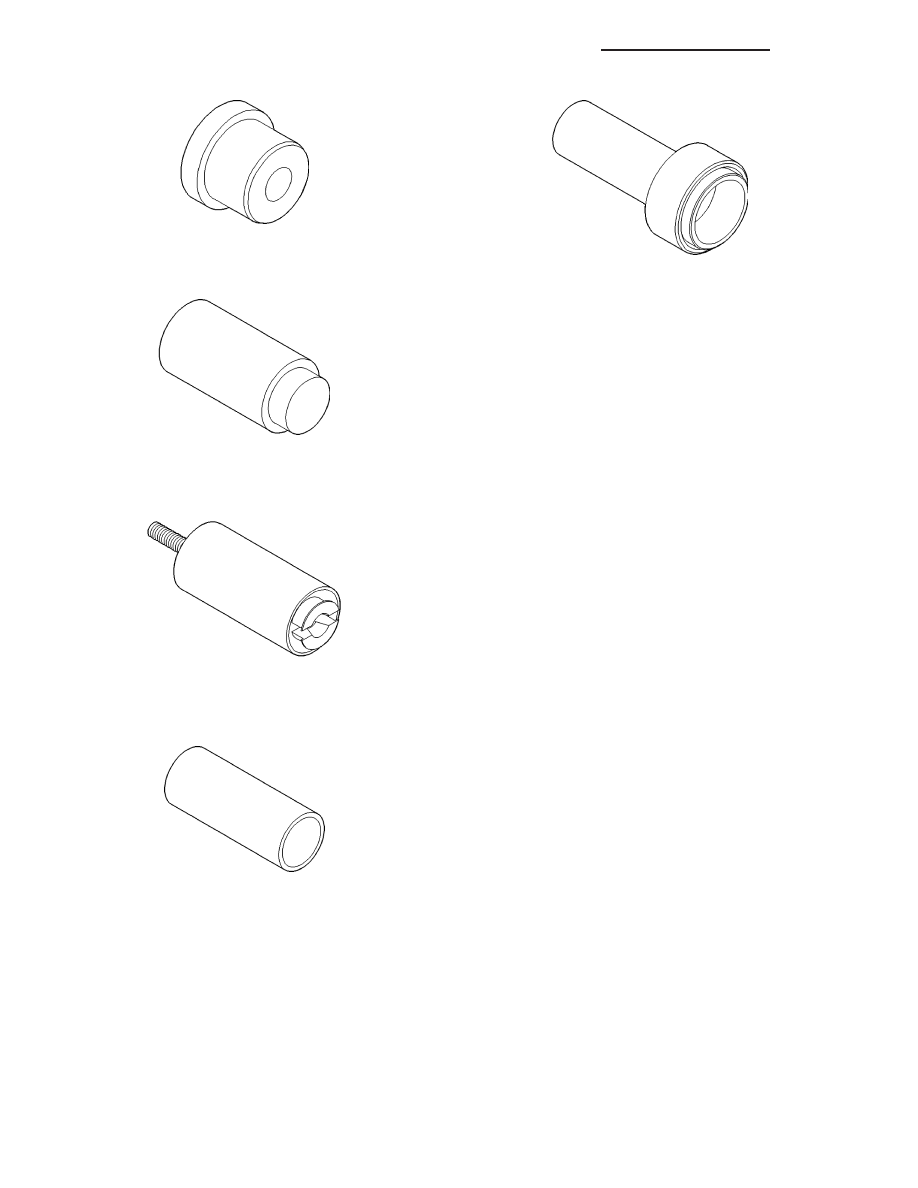

Installer, Bushing - 5066

Plug, Extension - C-293-3

Remover - L-4454

Cup - 8148

Installer, Pump Housing Seal - 7888

21 - 1366

TRANSFER CASE - NV241 GENII - SERVICE INFORMATION

DR/DH

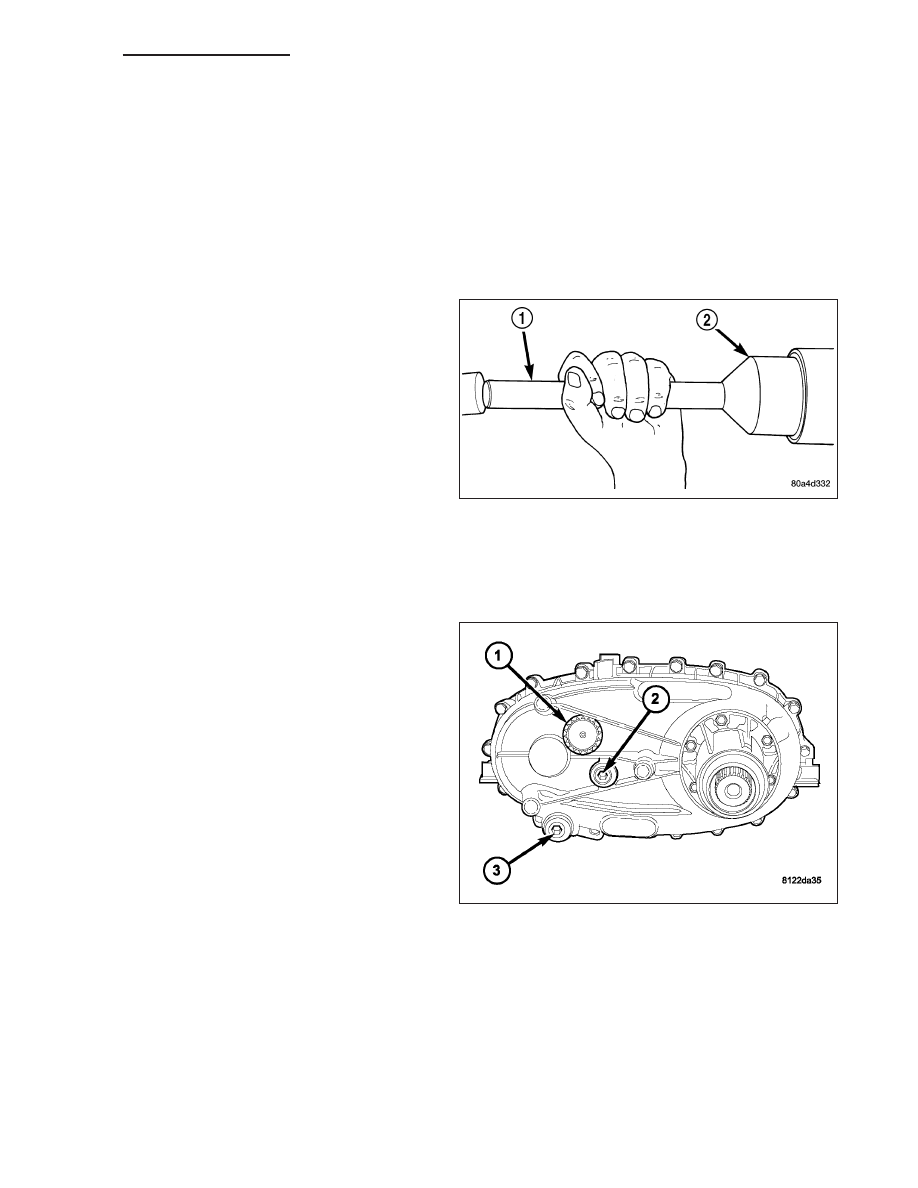

SEAL-EXTENSION HOUSING

REMOVAL

1. Raise and support vehicle.

2. Remove rear propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/PROPELLER

SHAFT - REMOVAL)

3. Using a suitable pry tool or slide-hammer mounted screw, remove the extension housing seal.

INSTALLATION

1. Clean fluid residue from sealing surface and

inspect for defects.

2. Using Installer D-163 (2) and Handle C-4171 (1),

install seal in extension housing.

3. Install propeller shaft. (Refer to 3 - DIFFERENTIAL

& DRIVELINE/PROPELLER SHAFT/PROPELLER
SHAFT - INSTALLATION)

4. Verify proper transfer case fluid level.

5. Lower vehicle.

FLUID

STANDARD PROCEDURE - FLUID DRAIN AND REFILL

The fill (2) and drain (3) plugs are both in the rear
case.

1. Raise vehicle.

2. Position drain pan under transfer case.

NOTE: It may be necessary to remove the exhaust
y-pipe at the exhaust manifold to properly access
the fill and drain plugs. Lowering the exhaust will
allow the plugs to be accessed for torquing during
installation. (Refer to 11 - EXHAUST SYSTEM/EX-
HAUST PIPE - REMOVAL)

3. Remove drain and fill plugs and drain lubricant

completely.

4. Install drain plug. Tighten plug to 20-34 N·m (15-25

ft. lbs.).

5. Remove drain pan.

6. Fill transfer case to bottom edge of fill plug opening with Mopar

T

ATF +4, Automatic Transmission fluid.

7. Install and tighten fill plug to 20-34 N·m (15-25 ft. lbs.).

8. Install the exhaust y-pipe to the exhaust manifold, if removed. (Refer to 11 - EXHAUST SYSTEM/EXHAUST

PIPE - INSTALLATION)

9. Wipe any excess fluid that may have spilled onto the exhaust.

10. Lower vehicle.
