TRANSFER CASE MODE SENSOR ERROR

21 - 1284

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

TRANSFER CASE MODE SENSOR ERROR (CONTINUED)

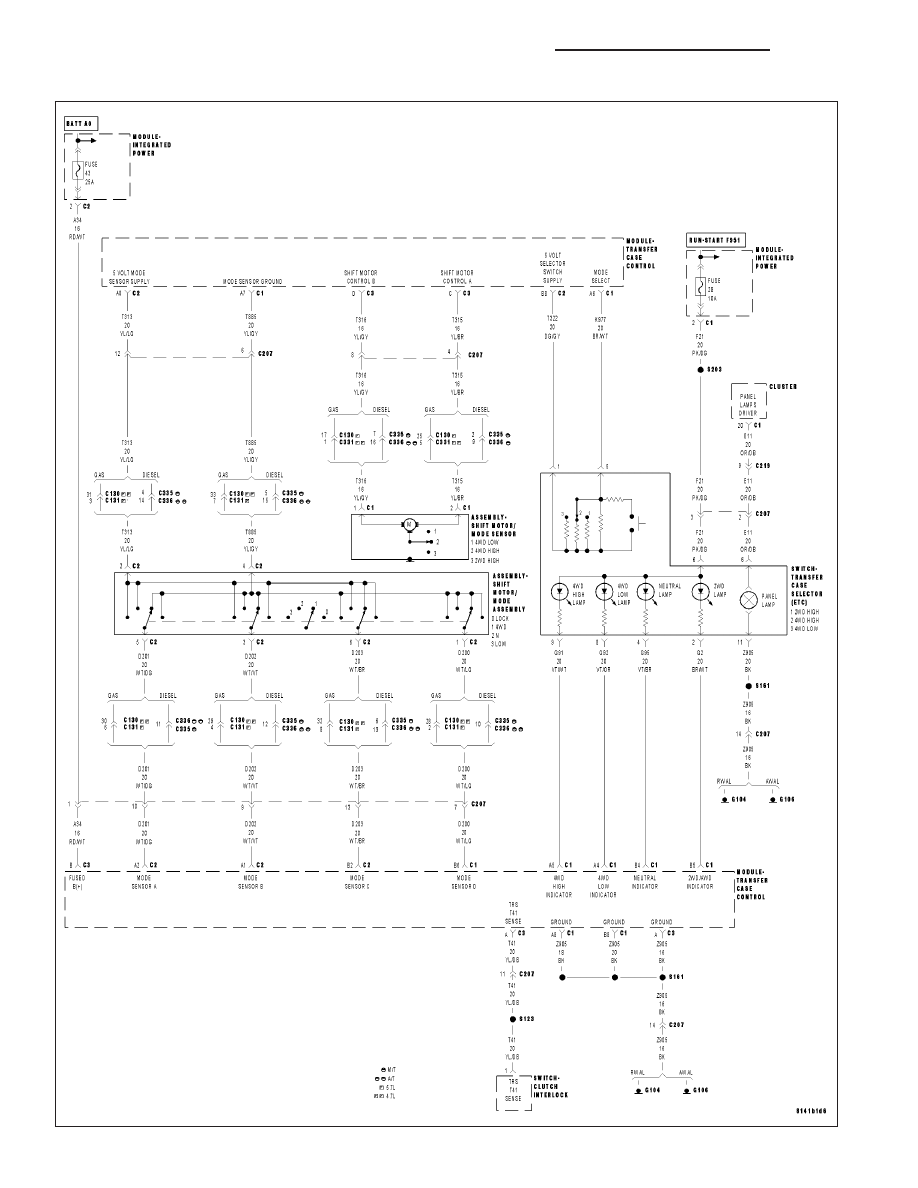

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
Whenever the Transfer Case Control Module detects any of the following errors:
1. An invalid Mode Sensor position.
2. The Mode Sensor has an incorrect transition during a shift, then attempts and fails twice and defaults to a
4WD Hi position.
3. The Mode Sensor has four failed transitions during an ignition cycle.

Possible Causes

INTERMITTENT TRANSFER CASE MODE SENSOR ERROR

MODE SENSOR CIRCUIT OPEN

MODE SENSOR CIRCUIT SHORT TO GROUND

MODE SENSOR CIRCUIT SHORT TO VOLTAGE

(T885) MODE SENSOR GROUND CIRCUIT OPEN

(T313) 5 VOLT MODE SENSOR SUPPLY CIRCUIT OPEN

TRANSFER CASE MODE SENSOR

TRANSFER CASE CONTROL MODULE

1.

TRANSFER CASE MODE SENSOR ERROR DTC IS PRESENT

With the DRBIII

T

, read Transfer Case DTCs. Record all DTC information.

With the DRBIII

T

, erase Transfer Case DTCs.

Start the engine and move the Transfer Case Selector Switch to each position.

With the DRBIII

T

, read Transfer Case DTCs.

Does the DRBIII

T

display TRANSFER CASE MODE SENSOR ERROR?

Yes

>> Go To 2

No

>> Go To 9

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1285

TRANSFER CASE MODE SENSOR ERROR (CONTINUED)

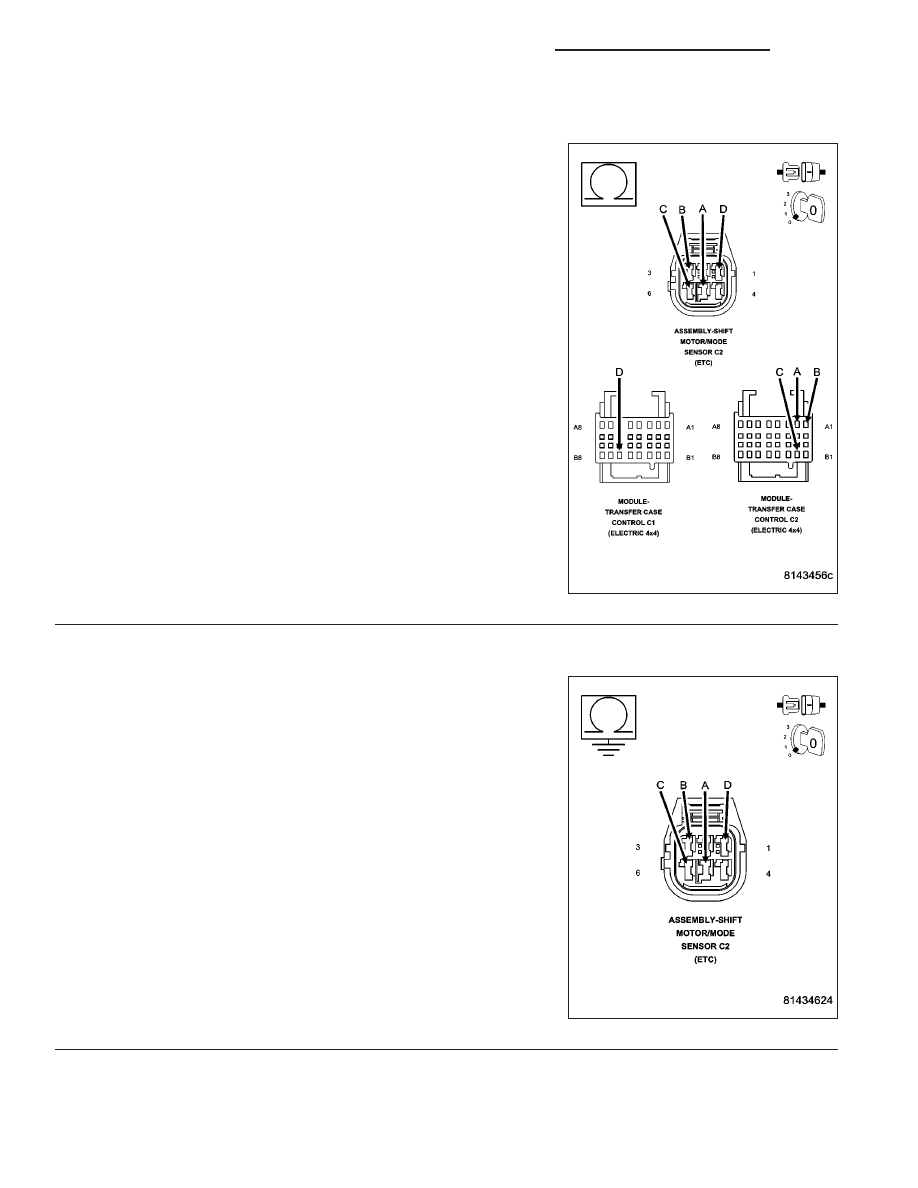

2.

MODE SENSOR CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the Transfer Case Control Module C1 and C2 harness
connectors.

Disconnect the Shift Motor/Mode Sensor C2 harness connector.

NOTE: Note: Check connectors - Clean/repair as necessary.
A. Measure the resistance of the (D201) Mode Sensor A circuit from
the Transfer Case Control Module C1 harness connector to the Shift
Motor/Mode Sensor C2 harness connector.

B. Measure the resistance of the (D202) Mode Sensor B circuit from
the Transfer Case Control Module C1 harness connector to the Shift
Motor/Mode Sensor C2 harness connector.

C. Measure the resistance of the (D203) Mode Sensor C circuit from
the Transfer Case Control Module C1 harness connector to the Shift
Motor/Mode Sensor C2 harness connector.

D. Measure the resistance of the (D200) Mode Sensor D circuit from
the Transfer Case Control Module C2 harness connector to the Shift
Motor/Mode Sensor C2 harness connector.

Is the resistance above 5.0 ohms for any of the circuits?

Yes

>> Repair the open Mode Sensor circuit.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 3

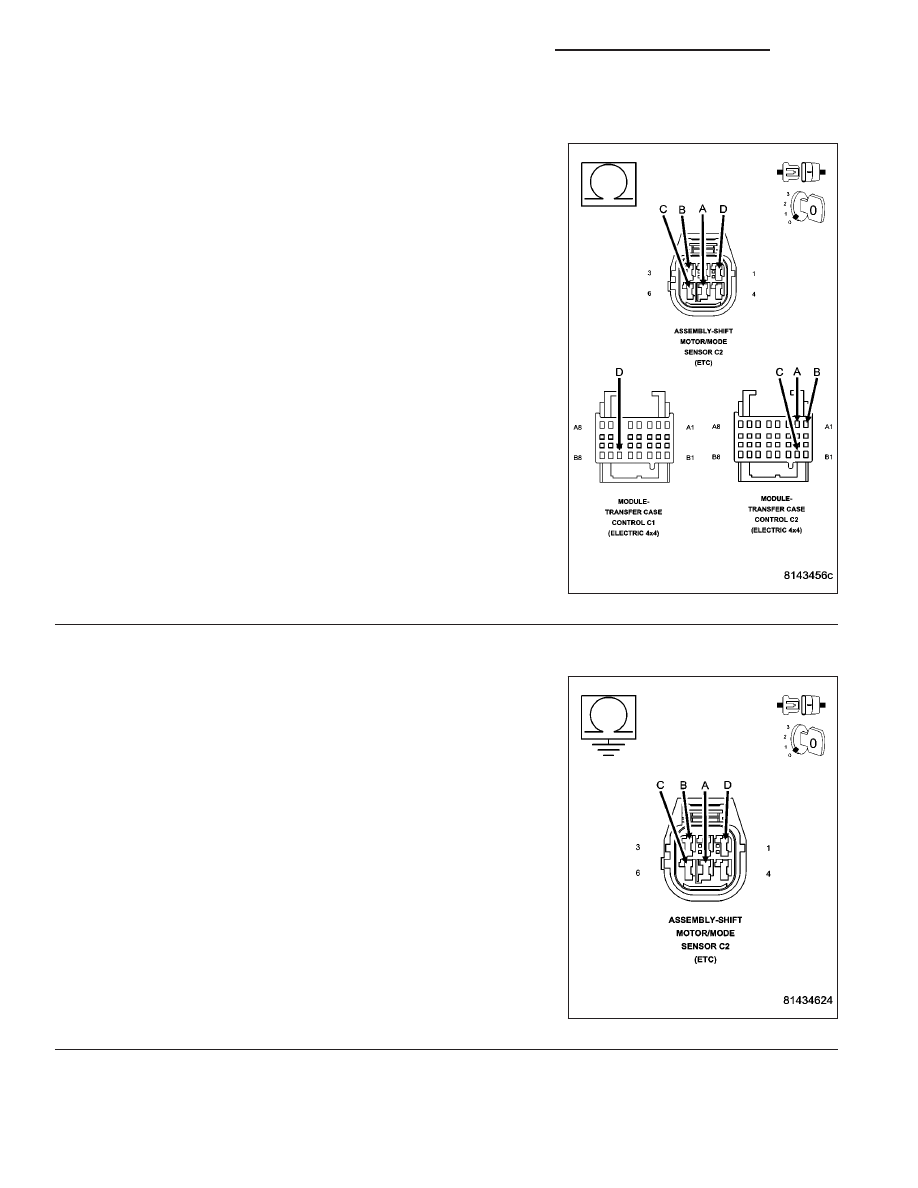

3.

MODE SENSOR CIRCUIT SHORT TO GROUND

A. Measure the resistance between ground and the (D201) Mode Sen-
sor A circuit.

B. Measure the resistance between ground and the (D202) Mode Sen-
sor B circuit.

C. Measure the resistance between ground and the (D203) Mode Sen-
sor C circuit.

D. Measure the resistance between ground and the (D200) Mode Sen-
sor D circuit.

Is the resistance below 5.0 ohms between any of the Mode sen-
sor circuits and ground?

Yes

>> Repair the Mode Sensor circuit for a short to ground.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 4

21 - 1286

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

TRANSFER CASE MODE SENSOR ERROR (CONTINUED)

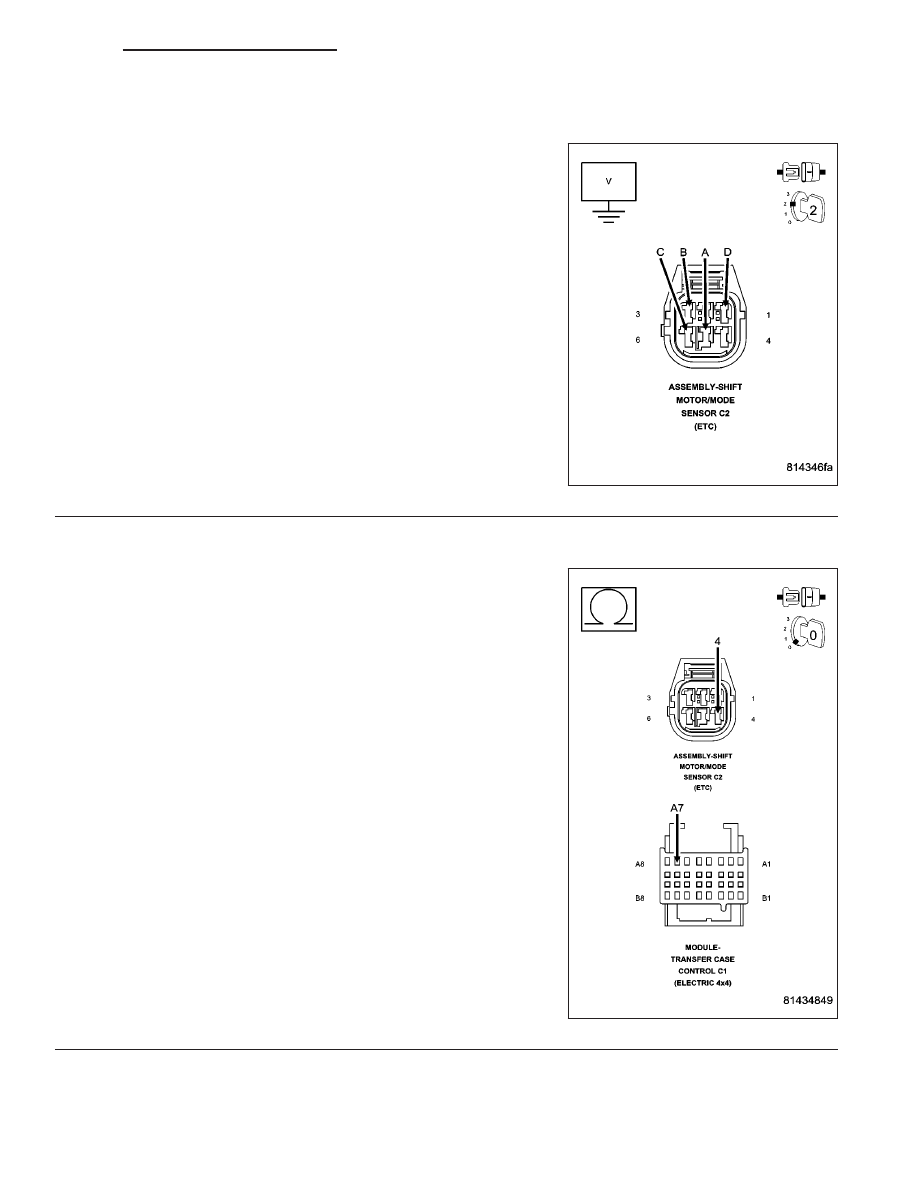

4.

MODE SENSOR CIRCUIT SHORT TO VOLTAGE

Ignition on, engine not running.

A. Measure the voltage of the (D201) Mode Sensor A circuit.

B. Measure the voltage of the (D202) Mode Sensor B circuit.

C. Measure the voltage of the (D203)Mode Sensor C circuit.

D. Measure the voltage of the (D200) Mode Sensor D circuit.

Is there voltage present on any of the Mode Sensor circuits?

Yes

>> Repair the Mode Sensor circuit for a short to voltage.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 5

5.

(T885) MODE SENSOR GROUND CIRCUIT OPEN

Turn the ignition off to the lock position.

Measure the resistance of the (T885) Mode Sensor Ground circuit
from the Transfer Case Control Module C1 harness connector to the
Shift Motor/Mode Sensor C2 harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T885) Mode Ground Sensor circuit for an

open.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 6
