NEUTRAL INDICATOR OPEN

21 - 1268

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

NEUTRAL INDICATOR OPEN (CONTINUED)

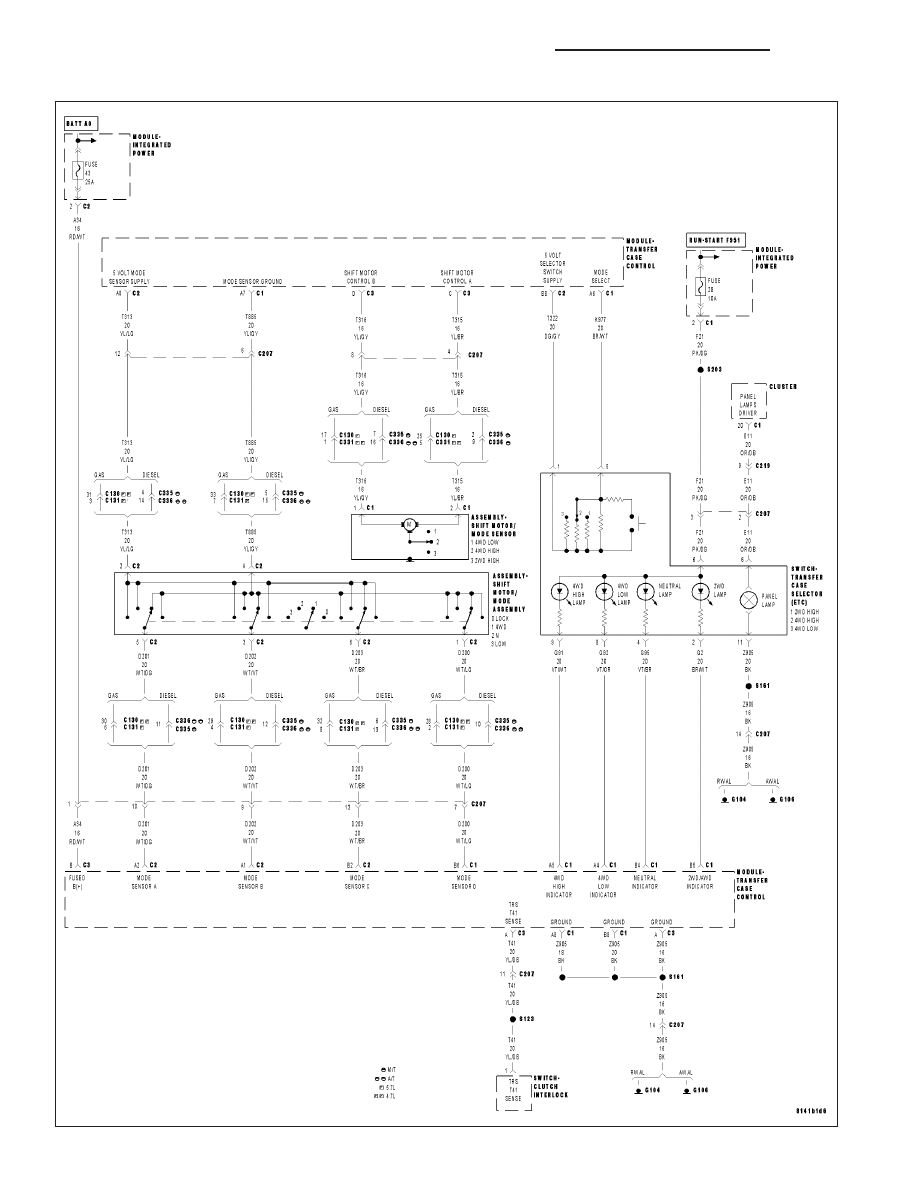

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Transfer Case Control Module detects an open circuit or high voltage on the (G95) Neutral Indicator cir-
cuit.

Possible Causes

INTERMITTENT NEUTRAL INDICATOR OPEN

(G95) NEUTRAL INDICATOR CIRCUIT OPEN

(G95) NEUTRAL INDICATOR CIRCUIT SHORT TO VOLTAGE

(F21) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

TRANSFER CASE SELECTOR SWITCH

TRANSFER CASE CONTROL MODULE

1.

NEUTRAL INDICATOR OPEN DTC IS PRESENT

With the DRBIII

T

, read Transfer Case DTCs. Record all DTC information.

With the DRBIII

T

, erase Transfer Case DTCs.

Start the engine and move the Transfer Case Selector Switch to each position.

With the DRBIII

T

, read Transfer Case DTCs.

Does the DRBIII

T

display NEUTRAL INDICATOR OPEN?

Yes

>> Go To 2

No

>> Go To 7

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1269

NEUTRAL INDICATOR OPEN (CONTINUED)

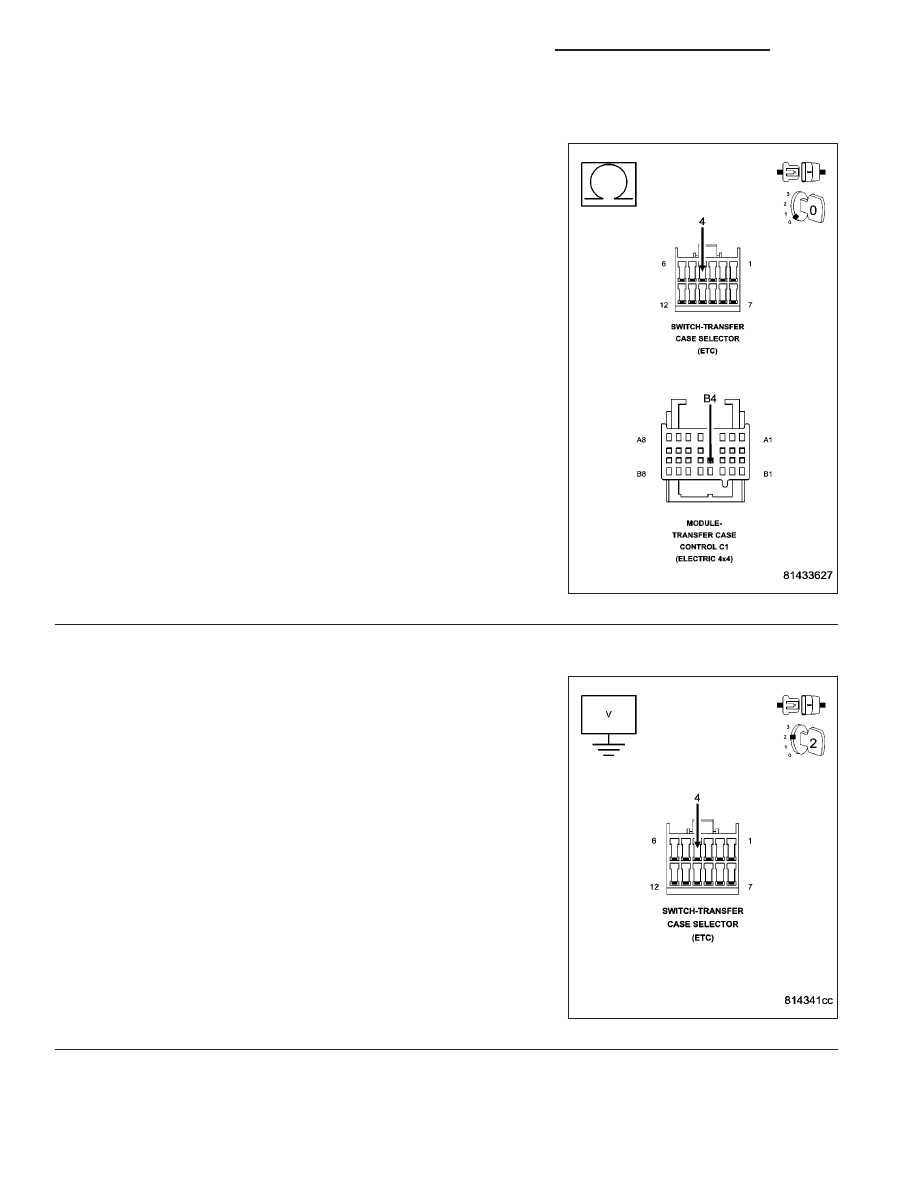

2.

(G95) NEUTRAL INDICATOR CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the Transfer Case Control Module C1 harness connector.

Disconnect the Transfer Case Selector Switch harness connector.

NOTE: Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the (G95) Neutral Indicator circuit from the
Transfer Case Control Module C1 harness connector to the Transfer
Case Selector Switch harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (G95) Neutral Indicator circuit for an open.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

(G95) NEUTRAL INDICATOR CIRCUIT SHORT TO VOLTAGE

Ignition on, engine not running.

Measure the voltage of the (G95) Neutral Indicator circuit.

Is the voltage above 0.5 volt?

Yes

>> Repair the (G95) Neutral Indicator circuit for a short to

voltage.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 4

21 - 1270

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

NEUTRAL INDICATOR OPEN (CONTINUED)

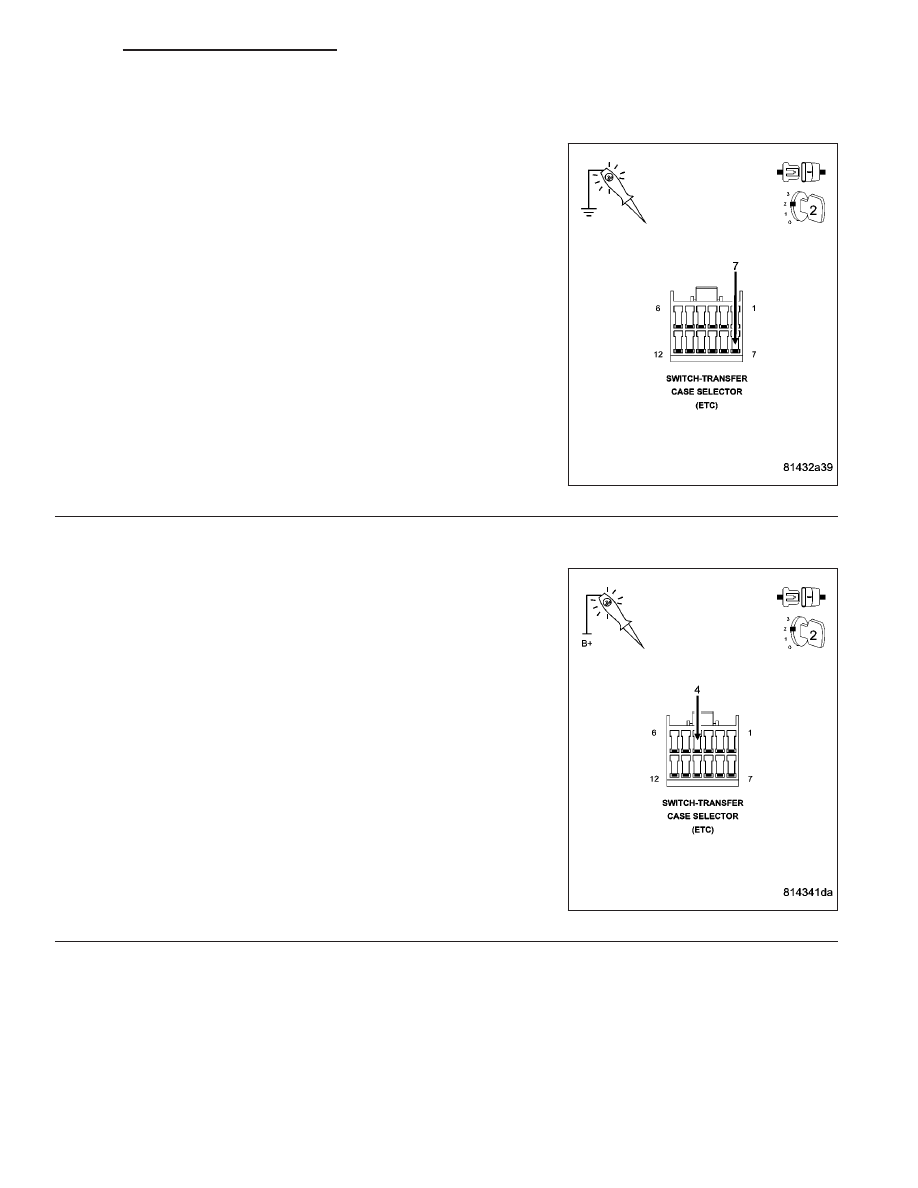

4.

(F21) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

Using a 12-volt test light connected to ground, check the (F21) Fused
Ignition Switch Output circuit.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (F21) Fused Ignition Switch Output circuit for

an open circuit or for high resistance. If the fuse is open
make sure to check for a short to ground and repair as
necessary.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

5.

TRANSFER CASE SELECTOR SWITCH

Turn the ignition off to the lock position.

Connect the Transfer Case Control Module C1 harness connector.

Ignition on, engine not running.

With the DRBIII

T

, actuate the Neutral LED.

With a 12–volt test light connected to B+, check the (G95) Neutral
Indicator circuit in the Transfer Case Selector Switch harness connec-
tor.

Does the test light illuminate when the circuit is actuated?

Yes

>> Replace the Transfer Case Selector Switch in accordance

with the Service Information.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 6

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1271
