MISSING TRANSFER CASE TYPE

21 - 1256

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

MISSING TRANSFER CASE TYPE (CONTINUED)

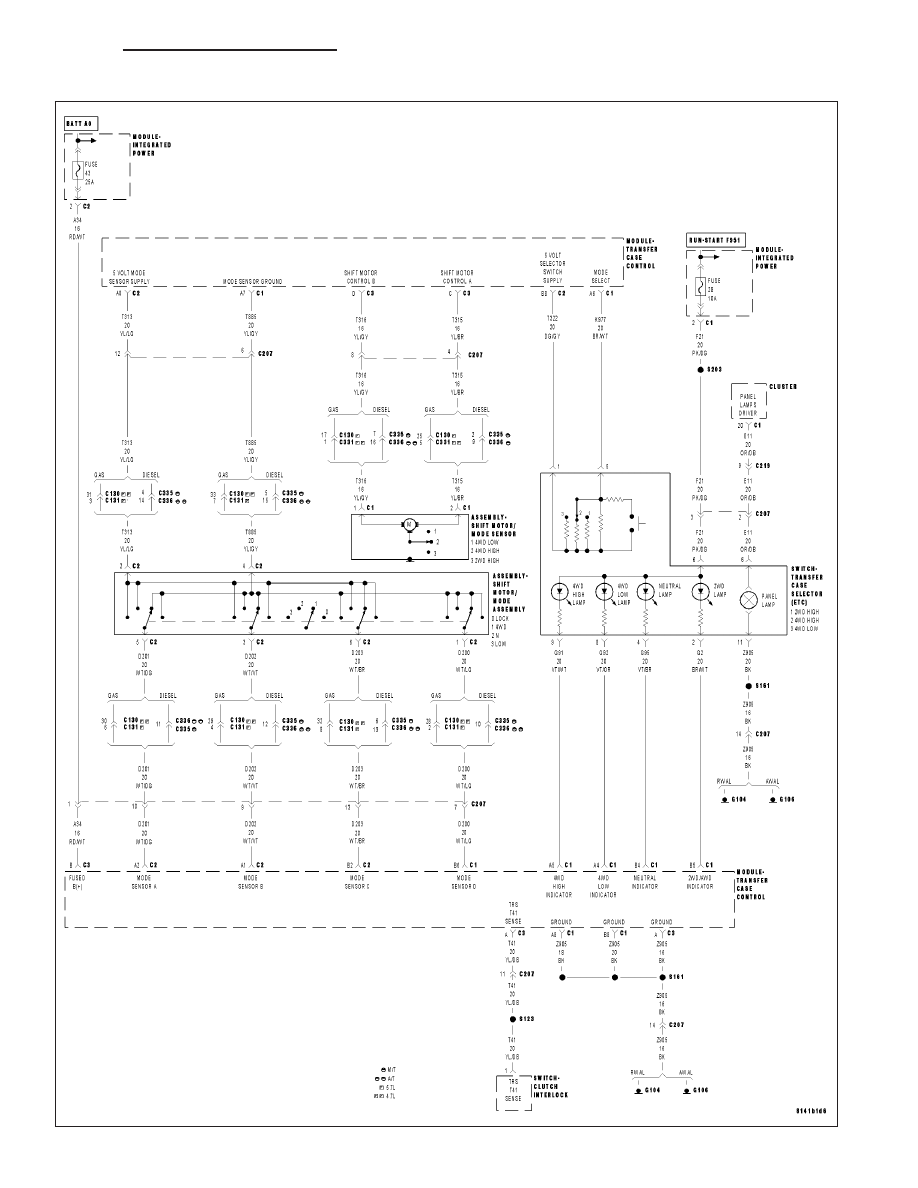

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Transfer Case Control Module receives no bus message identifying the transfer case type for 5 seconds.

Possible Causes

PCM COMMUNICATION DTC PRESENT

INTERMITTENT MISSING TRANSFER CASE TYPE DTC

TRANSFER CASE CONTROL MODULE

1.

COMMUNICATION DTC PRESENT IN PCM

Ignition on, engine not running.

With the DRBIII

T

under Engine, read DTCs.

Are there any Communication DTCs present in the PCM?

Yes

>> Refer to the Communication category and perform the appropriate diagnostic procedure.

Perform TRANSFER CASE VERIFICATION TEST. (Refer to 21 - TRANSMISSION/TRANSAXLE/
TRANSFER CASE - DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

MISSING TRANSFER CASE TYPE DTC PRESENT

With the DRBIII

T

, read Transfer Case DTCs. Record all DTC information.

With the DRBIII

T

, erase Transfer Case DTCs.

Start the engine and allow it to idle for at least 10 seconds.

With the DRBIII

T

, read Transfer Case DTCs.

Does the DRBIII

T

display MISSING TRANSFER CASE TYPE?

Yes

>> Go To 3

No

>> Go To 4

3.

TRANSFER CASE CONTROL MODULE

Using the wiring diagram as a guide, inspect the wiring and connectors relative to this DTC. Inspect all power and
ground circuits. Repair as necessary.

If there are no Communication DTCs present or other possible causes remaining, view repair.

Repair

Replace the Transfer Case Control Module.

Perform TRANSFER CASE VERIFICATION TEST. (Refer to 21 - TRANSMISSION/TRANSAXLE/
TRANSFER CASE - DIAGNOSIS AND TESTING)

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1257

MISSING TRANSFER CASE TYPE (CONTINUED)

4.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle test the wiring harness and connectors while checking for shorted and open circuits.

Using the DRBIII

T

, monitor the data related to this circuit while performing the wiggle test. Look for the data to

change or for the DTC to reset.

Were there any problems found?

Yes

>> Repair as necessary.

Perform TRANSFER CASE VERIFICATION TEST. (Refer to 21 - TRANSMISSION/TRANSAXLE/
TRANSFER CASE - DIAGNOSIS AND TESTING)

No

>> Test Complete.

21 - 1258

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

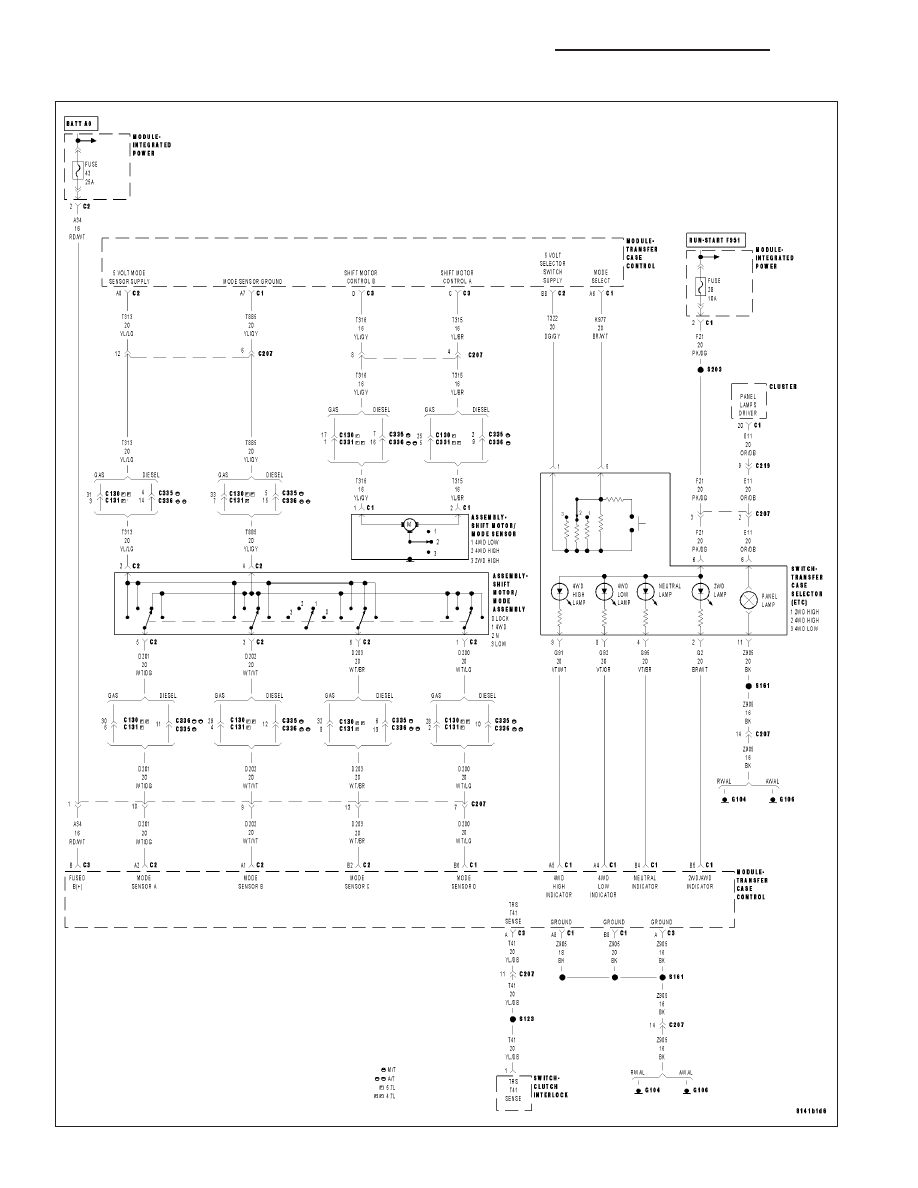

MISSING TRANSMISSION POSITION INPUT

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1259
