SPECIFICATIONS

TRANSMISSION

GENERAL

Component

Metric

Inch

Planetary end play

0.150-1.22 mm

0.006-0.048 in.

Input shaft end play

0.86-2.13 mm

0.034-0.084 in.

Clutch pack clearance/Front.

2.5-4.09 mm

0.098-0.161 in.

Clutch pack clearance/Rear.

0.635-0.914 mm

0.025-0.036 in.

Front clutch

5 discs

Rear clutch

4 discs

Overdrive clutch

5(STD Diesel or V-10) OR 6(Diesel HO) discs

Direct clutch

10 discs

Band adjustment from 72 in. lbs.

Front band - Diesel Vehicles

Back off 1 3/4 turns

Front band - V-10 vehicles

Back off 1 1/2 turns

Rear band

Back off 3 turns

Recommended fluid

Mopar

T

ATF +4

GEAR RATIOS

1ST GEAR

2.45:1

2ND GEAR

1.45:1

3RD GEAR

1.0:1

4TH GEAR

0.69:1

REVERSE

2.20:1

21 - 1036

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

THRUST WASHER/SPACER/SNAP-RING DIMENSIONS

Component

Metric

Inch

Front clutch thrust washer (reaction shaft support hub)

1.55 mm

0.061 in.

2.15 mm

0.084 in.

2.59 mm

0.102 in.

Rear clutch thrust washer (clutch retainer)

1.55 mm

0.061 in.

Intermediate shaft thrust plate (shaft hub pilot)

1.5-1.6 mm

0.060-0.063 in.

Output shaft thrust washer (rear clutch hub)

1.3-1.4 mm

0.052-0.054 in.

1.75-1.8 mm

0.068-0.070 in.

2.1-2.2 mm

0.083-0.085 in.

Rear clutch pack snap-ring

1.5-1.6 mm

0.060-0.062 in.

1.9-1.95 mm

0.074-0.076 in.

Planetary geartrain snap-ring (at front of output shaft)

1.4-1.5 mm

0.055-0.059 in.

1.6-1.7 mm

0.062-0.066 in.

Overdrive piston thrust plate

Thrust plate and

spacer are select fit.

Refer to size charts

and selection

procedures in

Overdrive Unit D&A

procedures

Intermediate shaft spacer

PRESSURE TEST

Overdrive clutch

Fourth gear only

Pressure should be 524-565 kPa (76-82 psi) with

closed throttle and increase to 965 kPa (140 psi) at 1/2

to 3/4 throttle.

Line pressure (at

accumulator)

Closed throttle

372-414 kPa (54-60 psi).

Front servo

Third or Fourth gear only

No more than 21 kPa (3 psi) lower than line pressure.

Rear servo

1 range

No more than 21 kPa (3 psi) lower than line pressure.

R range

1103 kPa (160 psi) at idle, builds to 1862 kPa (270 psi)

at 1600 rpm.

Governor

D range closed throttle

Pressure should respond smoothly to changes in mph

and return to 0-7 kPa (0-1.5 psi) when stopped with

transmission in D, 1, 2. Pressure above 7 kPa (1.5 psi)

at stand still will prevent transmission from

downshifting.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1037

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fitting, cooler line at trans

18

13

-

Bolt, torque convertor

47

35

-

Bolt, clevis bracket to

crossmember

47

35

-

Bolt, clevis bracket to rear

support

68

50

-

Bolt, driveplate to

crankshaft

75

55

-

Bolt, Transmission Throttle

Valve Actuator

8.5

-

75

Plug, front band reaction

17

13

-

Locknut, front band adj.

34

25

-

Bolt, fluid pan

13.6

-

120

Screws, fluid filter

4

-

35

Bolt, oil pump

20

15

-

Bolt, overrunning clutch

cam

17

13

-

Bolt, O/D to trans.

34

25

-

Bolt, O/D piston retainer

17

13

-

Plug, pressure test port

14

10

-

Bolt, reaction shaft support

20

15

-

Locknut, rear band

41

30

-

Bolt, valve body to case

12

-

100

Sensor, trans speed

27

20

-

Screw, solenoid wiring

connector

4

-

35

Screw, solenoid to transfer

plate

4

-

35

Bracket, transmission

range sensor mounting

34

25

-

Screw, transmision range

sensor to mounting

bracket

5

-

45

21 - 1038

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

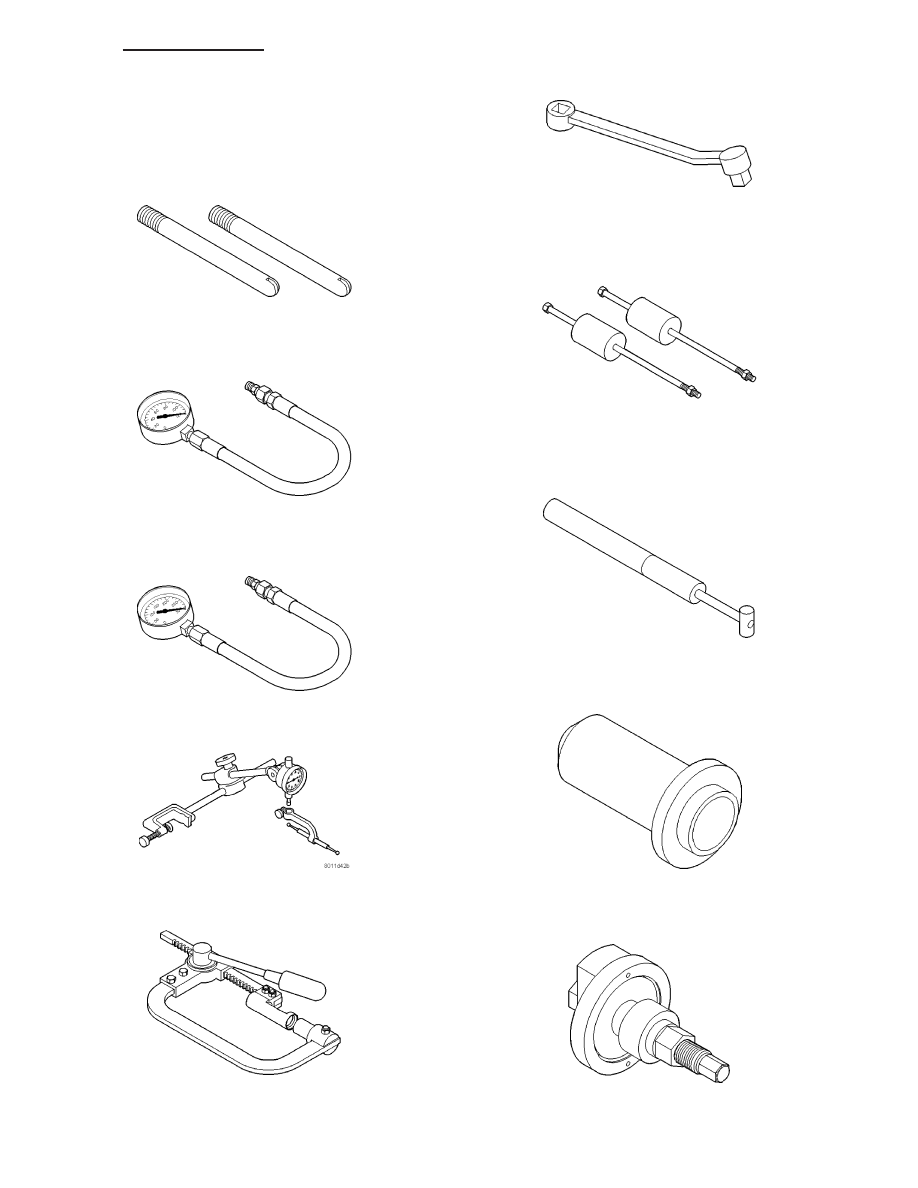

SPECIAL TOOLS

RE TRANSMISSION

Pilot Studs C-3288-B

Oil Pressure Gauge - C-3292

Pressure Gauge - C-3293SP

Dial Indicator C-3339

Valve Spring Compressor C-3422-B

Adapter, Band Adjuster - C-3705

Puller/Slide Hammer, C-3752

Gauge, Throttle Setting - C-3763

Installer C-3860-A

Spring Compressor - C-3863-A
