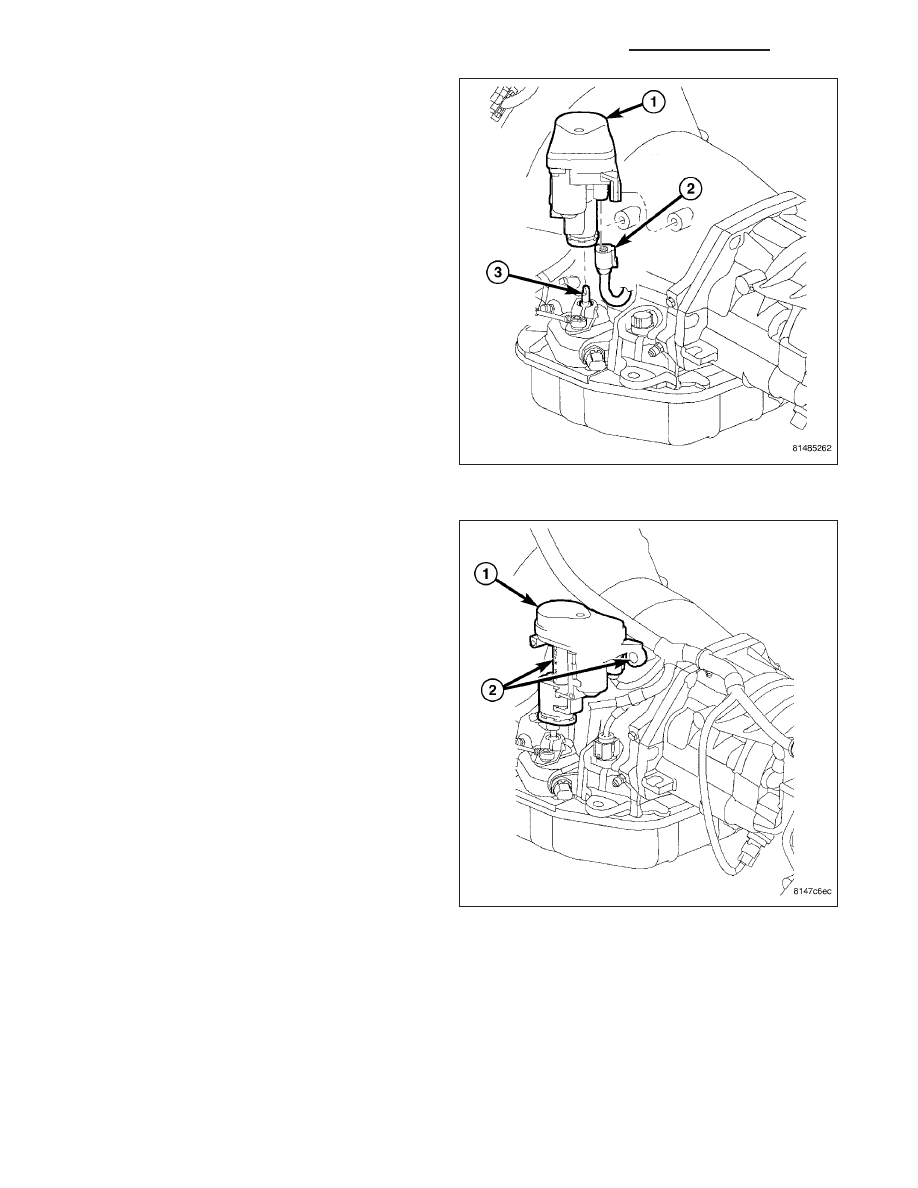

17. For vehicles equipped with a diesel engine, posi-

tion

the

transmission

throttle

valve

actuator

(TTVA) (1) over the throttle valve shaft (3).

18. Align the D-shaped opening in the bottom of the

TTVA to the throttle valve shaft and install the
TTVA onto the shaft.

19. Install the wiring connector (2) to the TTVA (1).

20. Rotate the TTVA (1) to the transmission case and

install the bolts (2) to hold the TTVA to the trans-
mission.

21. Tighten the bolts to 8.5 N·m (75 in.lbs.).

22. Initialize the TTVA (Refer to 21 - TRANSMIS-

SION/AUTOMATIC - 48RE/THROTTLE VALVE
ACTUATOR - ADJUSTMENTS).

21 - 1020

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

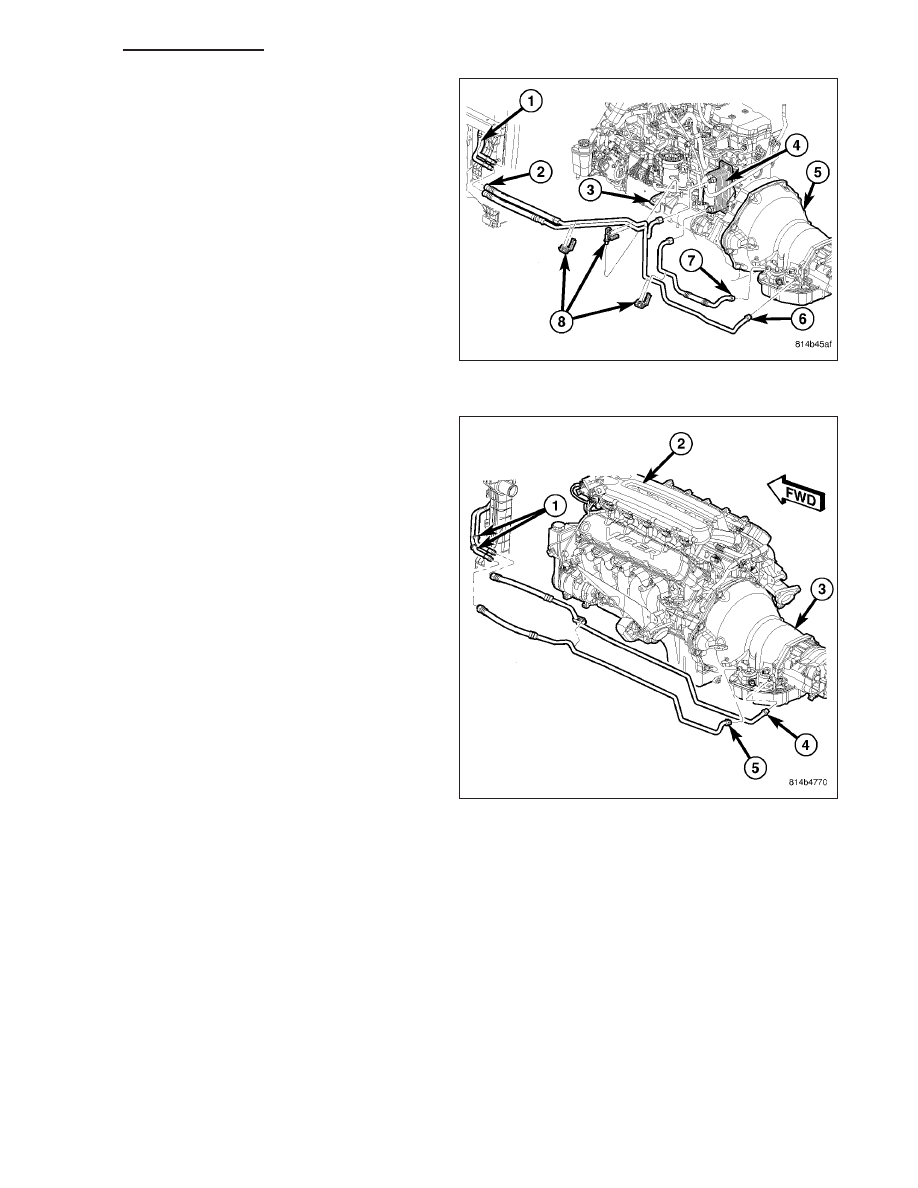

23. Connect cooler lines (6, 7) to transmission (5),

diesel engine.

24. Connect cooler lines (4, 5) to transmission (3),

gas engine.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1021

25. Connect wires to the transmission range sensor

and transmission solenoid connector. Be sure the
transmission harnesses are properly routed.

CAUTION: It is essential that correct length bolts
be used to attach the converter to the driveplate.
Bolts that are too long will damage the clutch sur-
face inside the converter.

26. Install torque converter-to-driveplate bolts.

27. Install converter housing access cover.

28. Install starter motor and cooler line bracket. (Refer

to

8

-

ELECTRICAL/STARTING/STARTER

MOTOR - INSTALLATION)

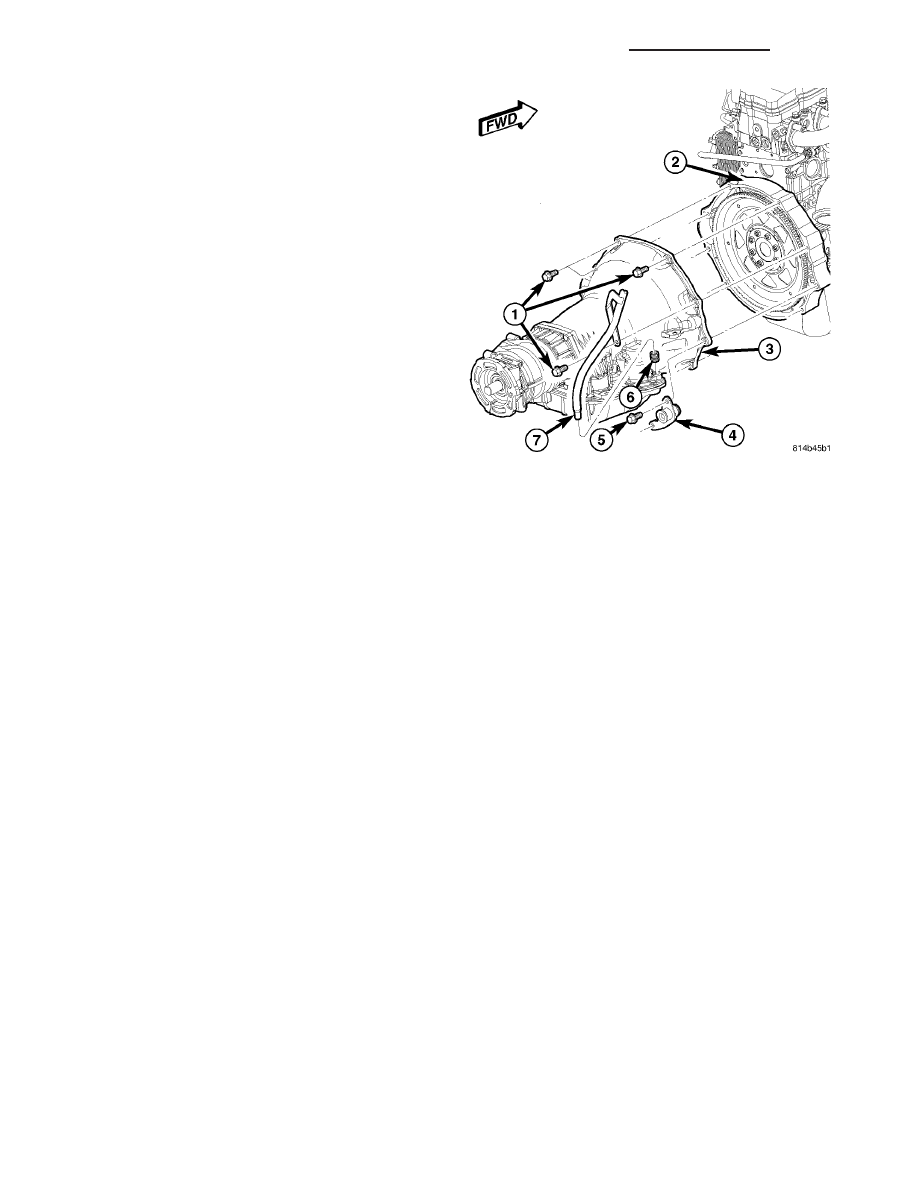

29. Install transmission fill tube (7). Install new seal

(6) on tube before installation.

30. Install

any

exhaust

components

previously

removed.

31. Align and connect propeller shaft. (Refer to 3 -

DIFFERENTIAL

&

DRIVELINE/PROPELLER

SHAFT/PROPELLER SHAFT - INSTALLATION)

32. Adjust gearshift cable and throttle valve cable, if necessary.

33. Install the transfer case skid plate, if equipped.

34. Lower vehicle.

35. Fill transmission with Mopar

T

ATF +4, Automatic Transmission fluid.

21 - 1022

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

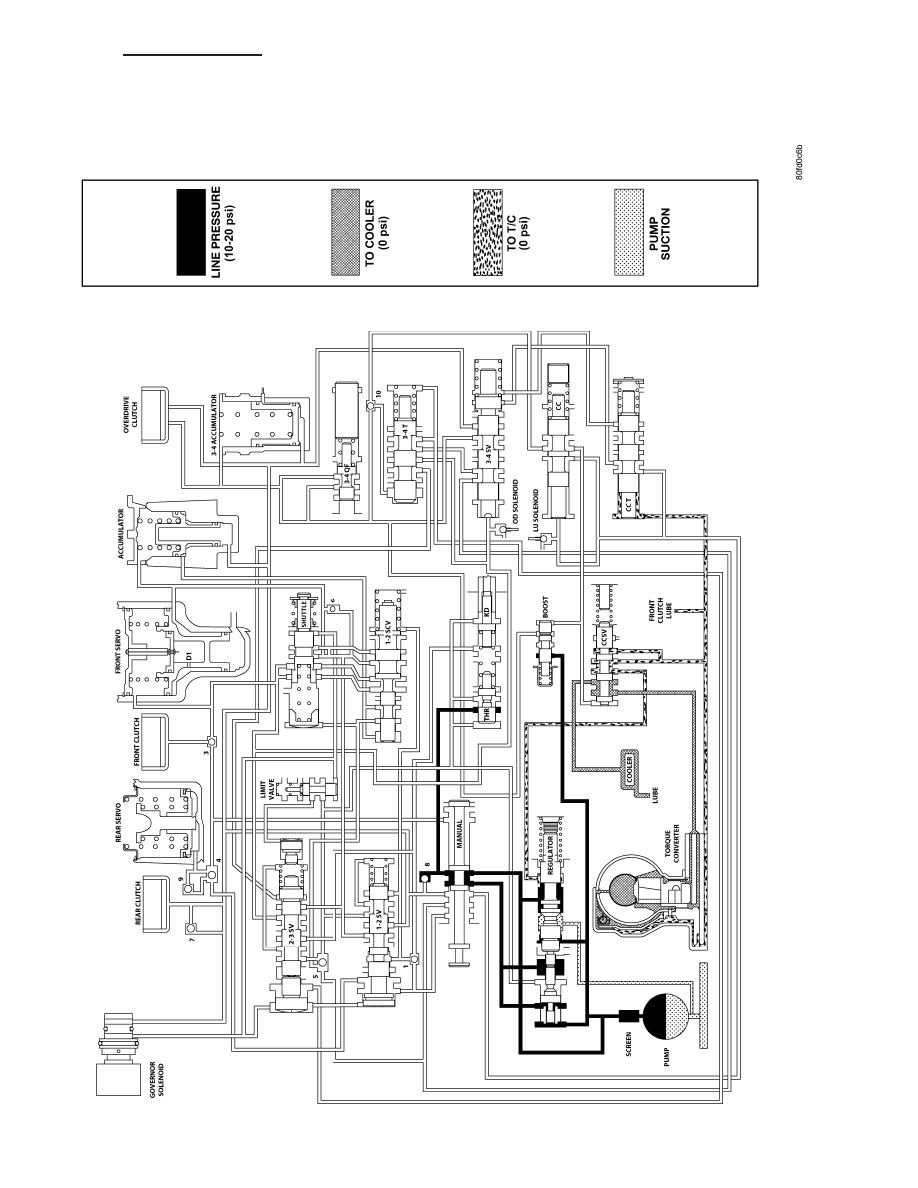

SCHEMATICS AND DIAGRAMS

HYDRAULIC SCHEMATICS

HYDRAULIC

FLOW

IN

P

ARK
