5. Lubricate front servo piston (2) components and

servo bore in case with transmission fluid.

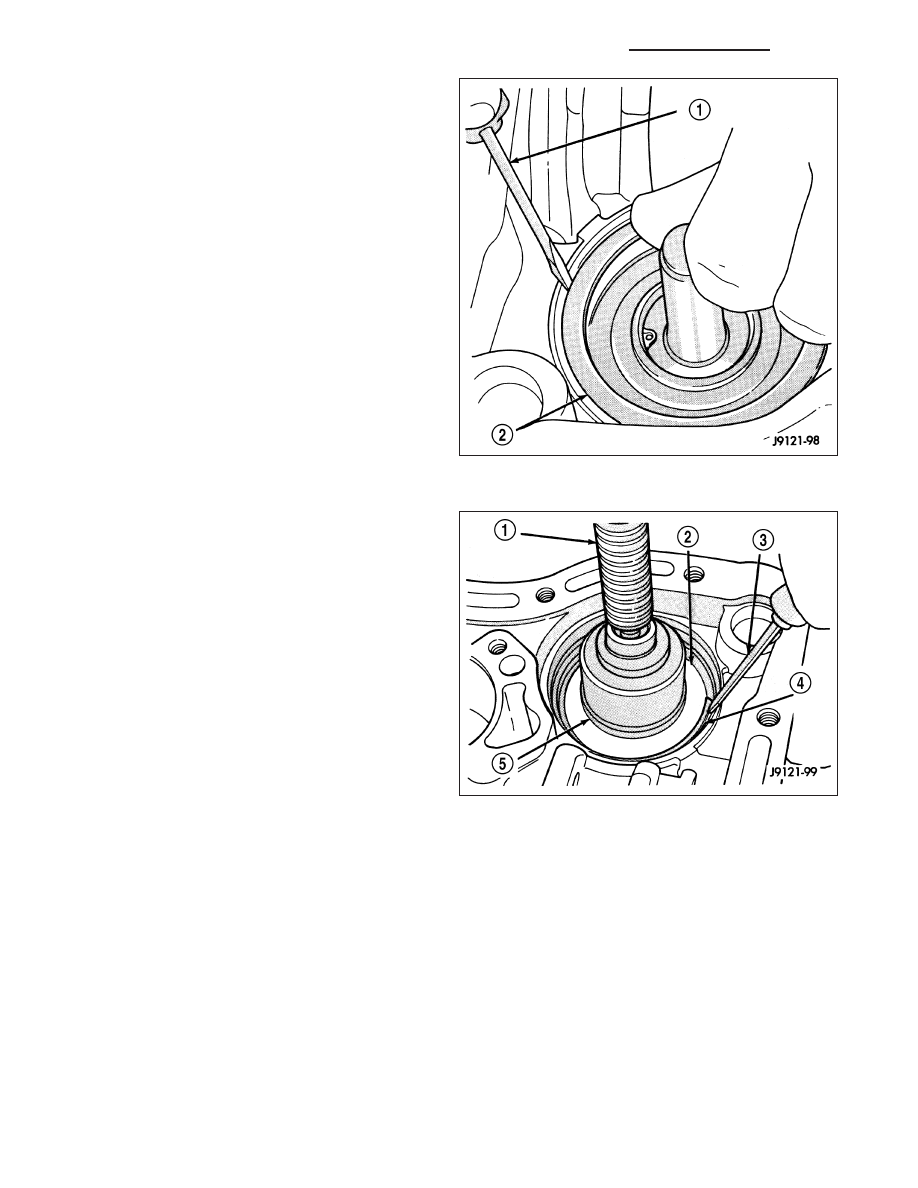

6. Install front servo piston (2) in bore. Carefully “run”

small, suitable tool (1) around piston ring to press it
back into groove and ease installation. Rotate pis-
ton into bore at same time. Rock piston slightly to
ease piston ring past snap-ring groove and into
bore.

7. Bottom front servo piston in bore and install servo

spring.

8. Install front servo piston rod (2) guide as follows:

a. Place Tool SP-5560 (or similar size tool) (5) on

guide and position C-clamp on tool and case.

b. Slowly compress rod guide while simulta-

neously easing seal ring into bore with suitable
tool.

9. Install rod guide snap-ring (4).

21 - 1008

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

OVERRUNNING CLUTCH, REAR BAND, AND LOW-REVERSE DRUM

1. Install overrunning clutch components if not yet

installed.

2. Position rear band reaction pin and band in case.

Be sure that the twin lugs on the band are seated
against the reaction pin.

3. Install low-reverse drum. Slide drum through rear

band, onto piston retainer hub and into engage-
ment with overrunning clutch and race.

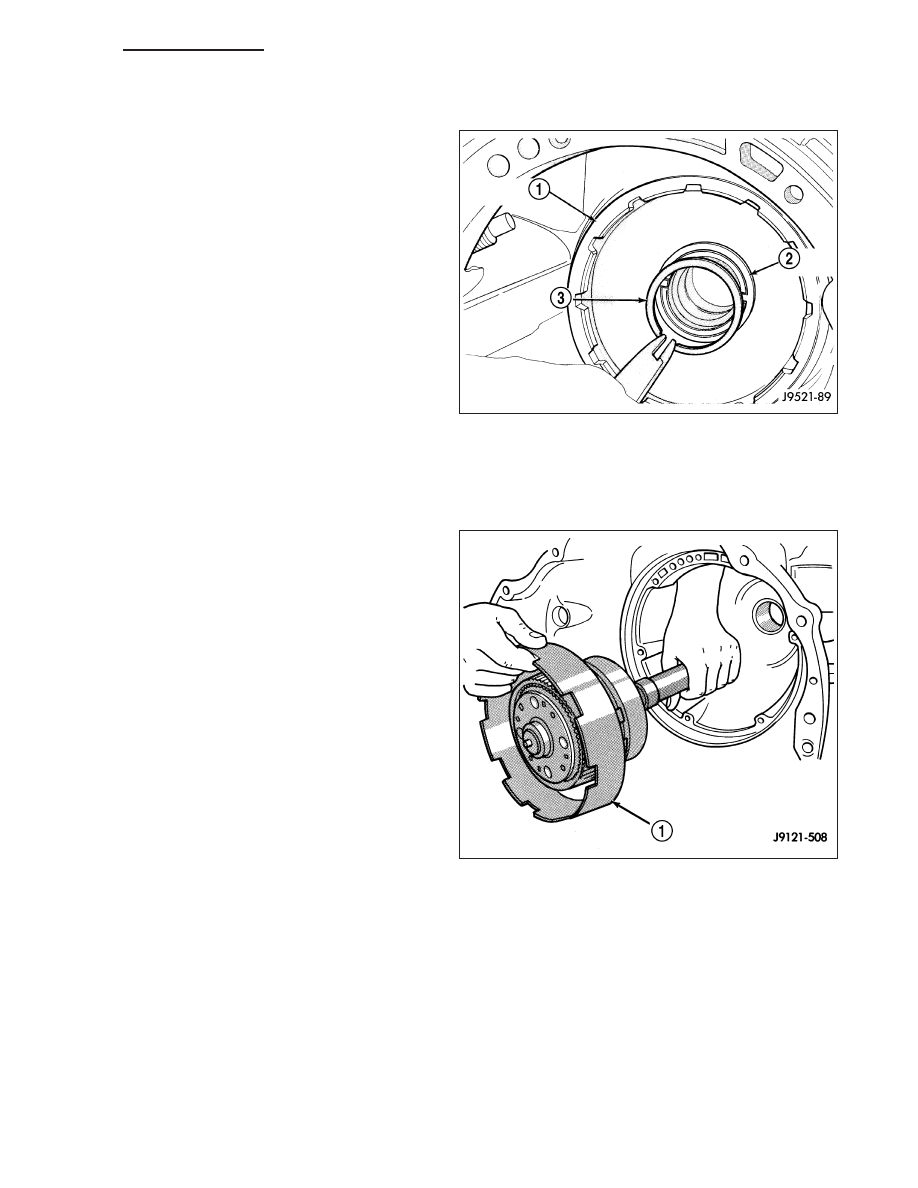

4. Install thrust washer in low-reverse drum spotface

(2). Use petroleum jelly to hold washer in place.

5. Install snap-ring (3) that secures low-reverse drum

to piston retainer hub.

6. Insert the rear band pivot pin part way into the

case.

7. Install rear band adjusting lever and pivot pin. Be

sure lever and the single lug on the band are
aligned and engaged before seating band pivot pin in case.

PLANETARY GEARTRAIN, FRONT/REAR CLUTCH, AND FRONT BAND

1. Remove Alignment Shaft 6227-2, if installed previ-

ously.

2. Install assembled intermediate shaft and planetary

geartrain (1). Support shaft carefully during
installation. Do not allow shaft bearing/bushing
surfaces to become nicked or scratched.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1009

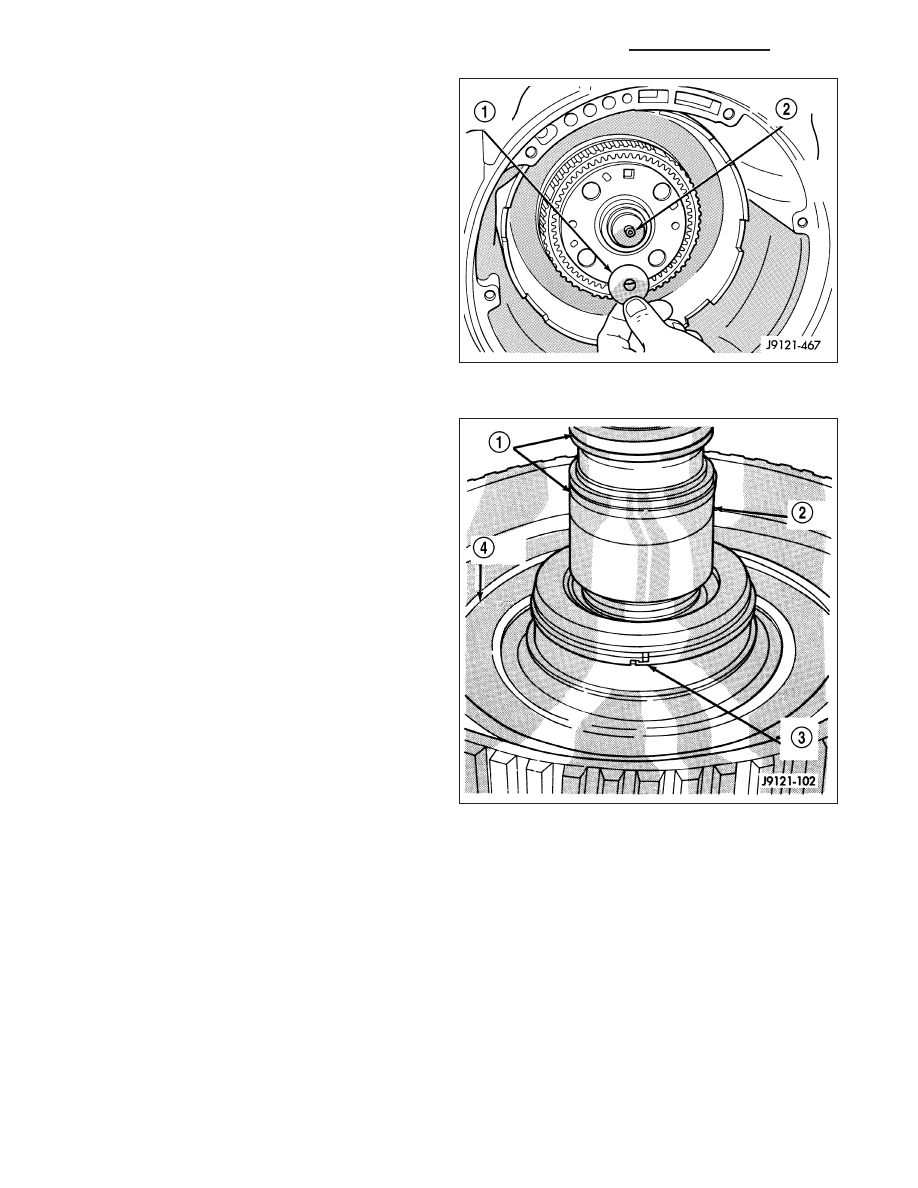

3. Lubricate intermediate shaft thrust plate (1) with

petroleum jelly and install plate on shaft pilot hub
(2).

4. Check input shaft front seal rings (1), fiber thrust

washer (4), and rear seal ring (3). Be sure the
ends of rear seal ring are hooked together and
diagonal cut ends of front seal rings are firmly
seated against each other as shown. Lubricate seal
rings with petroleum jelly after checking them.

21 - 1010

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

DR/DH

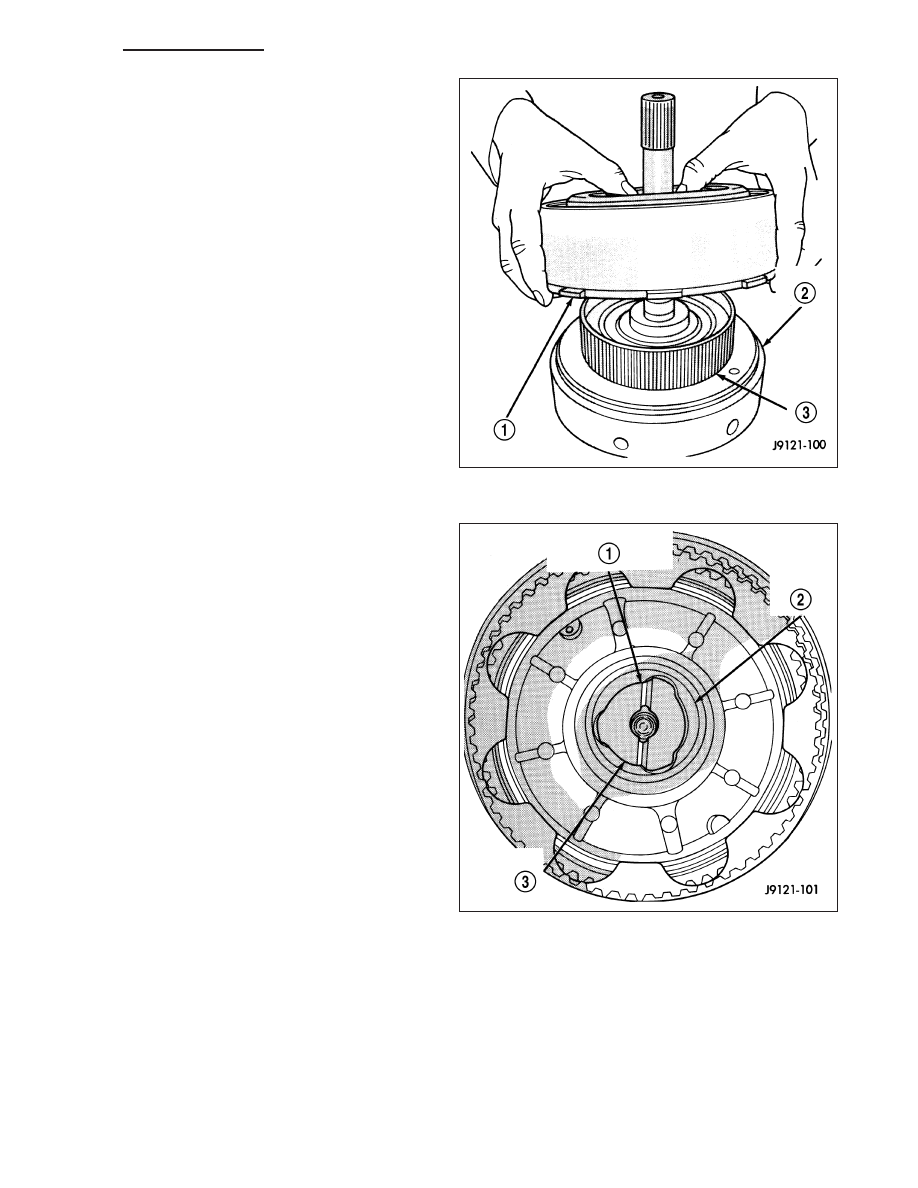

5. Assemble front (1) and rear (2) clutches. Align lugs

on front clutch discs. Mount front clutch on rear
clutch. Turn front clutch retainer back and forth until
front clutch discs are fully seated on rear clutch
splined hub.

6. Install intermediate shaft thrust washer (3) in hub of

rear clutch retainer (2). Use petroleum jelly to hold
washer in place. Position washer so grooves are
facing outward. Washer only fits one way in
clutch retainer hub.

DR/DH

AUTOMATIC TRANSMISSION - 48RE - SERVICE INFORMATION

21 - 1011
