P0868-GOVERNOR PRESSURE SENSOR VOLTS TOO HI (DIESEL) (CONTINUED)

2.

CHECK FOR OTHER TRANSMISSION DTC’S PRESENT

Are there any Park/Neutral or other Transmission DTCs present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom(s). If a Park/Neutral DTC is

present, perform its respective test first. (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC -
48RE - DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

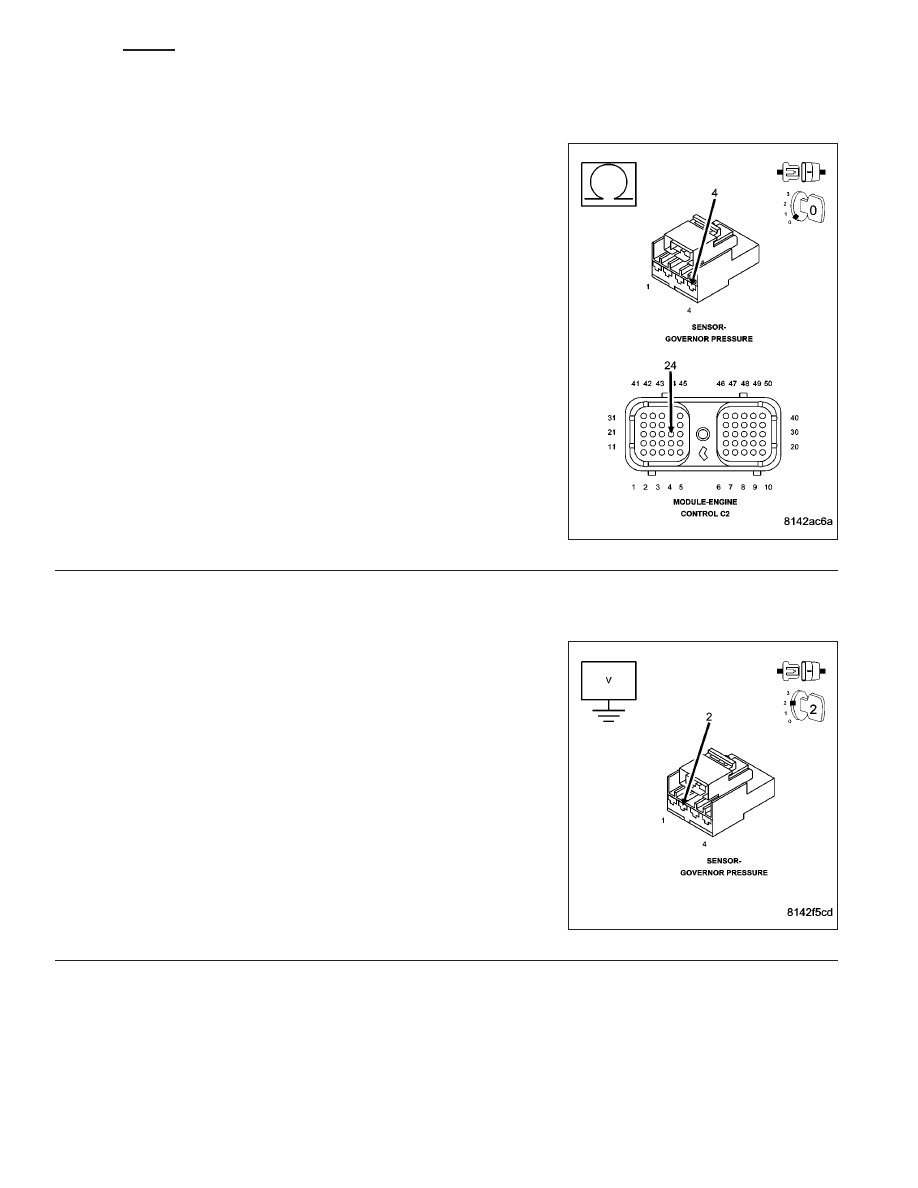

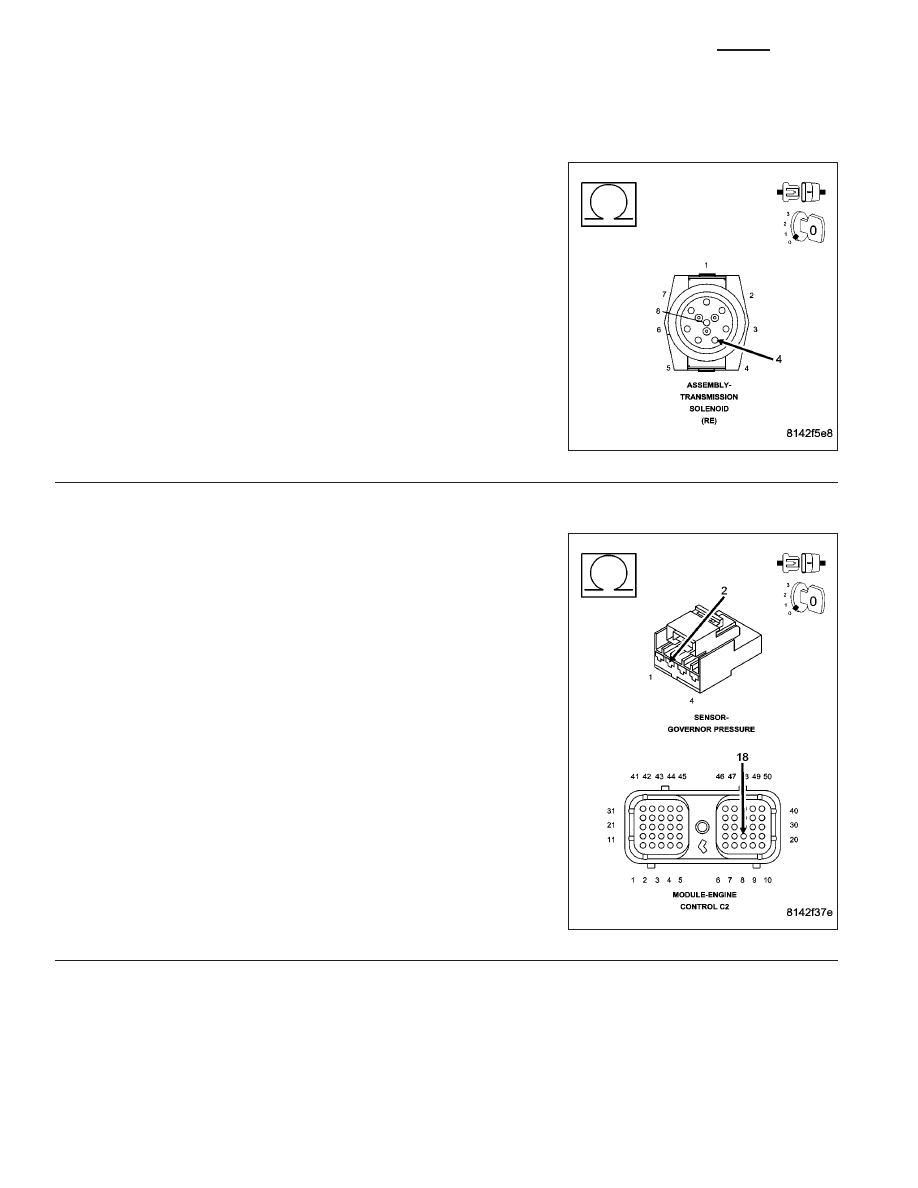

CHECK THE (T38) GOVERNOR PRESSURE SENSOR SIGNAL CIRCUIT FOR AN OPEN

Turn the ignition off to the lock position.

Disconnect the ECM C2 harness connectors.

Disconnect the Transmission Solenoid Assembly harness connector.

NOTE: Check connectors - Clean/repair as necessary
Measure the resistance of the (T38) Governor Pressure Sensor Signal
circuit between the Transmission Solenoid Assembly harness connec-
tor and the ECM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (T38) Governor Pressure Sensor Signal circuit

for an open.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 848

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0868-GOVERNOR PRESSURE SENSOR VOLTS TOO HI (DIESEL) (CONTINUED)

4.

CHECK THE (K900) SENSOR GROUND CIRCUIT FOR AN OPEN

Measure the resistance of the (K900) Sensor Ground circuit between
the Transmission Solenoid Assembly harness connector and the ECM
C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (K900) Sensor Ground circuit for an open.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

5.

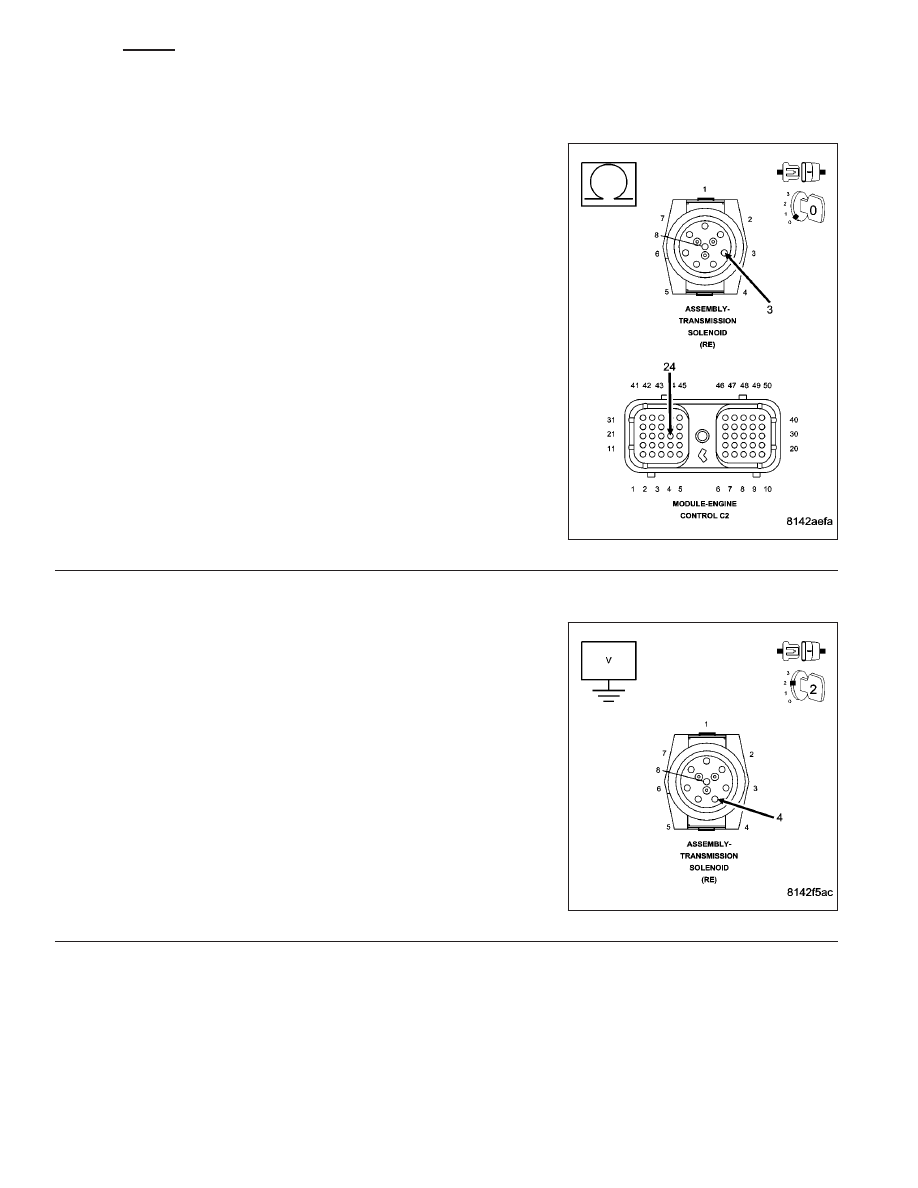

CHECK THE (T38) GOVERNOR PRESSURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE

Ignition on, engine not running.

Measure the voltage of the (T38) Governor Pressure Sensor Signal
circuit in the Transmission Solenoid Assembly harness connector.

Is the voltage above 0.5 volts?

Yes

>> Repair the (T38) Governor Pressure Sensor Signal circuit

for a short to voltage.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 6

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 849

P0868-GOVERNOR PRESSURE SENSOR VOLTS TOO HI (DIESEL) (CONTINUED)

6.

CHECK THE (T38) GOVERNOR PRESSURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO ANOTHER
CIRCUIT

Turn the ignition off to the lock position.

Measure the resistance between the (T38) Governor Pressure Sensor
Signal circuit and all other circuits in the Transmission Solenoid
Assembly harness connector.

Is the resistance below 100k ohms between the (T38) Governor
Pressure Sensor Signal circuit and any other circuit(s) in the
Transmission Solenoid Assembly harness connector?

Yes

>> Repair the (T38) Governor Pressure Sensor Signal circuit

for a short to another circuit(s).

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 7

7.

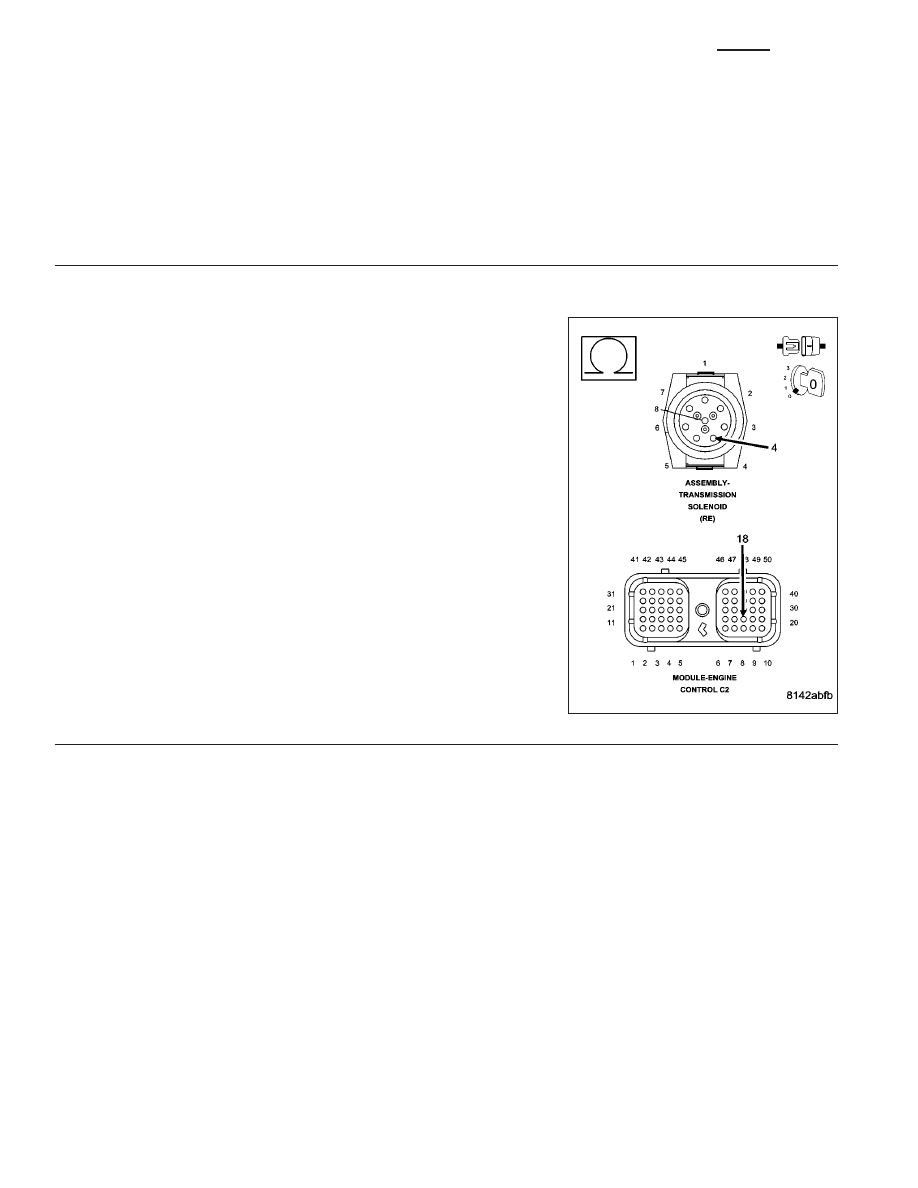

CHECK THE (T38) GOVERNOR PRESSURE SENSOR SIGNAL CIRCUIT OR AN OPEN INTERNAL

Remove the Transmission Oil Pan. (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE/FLUID - STANDARD PROCE-
DURE)

Reconnect the Transmission Solenoid Assembly harness connector.

Disconnect the Governor Pressure Sensor harness connector.

Measure the resistance of the (T38) Governor Pressure Sensor Signal
circuit between the ECM C2 harness connector and the Governor
Pressure Sensor harness connector internal to the transmission.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Replace the Transmission Solenoid Assembly per the Ser-

vice Information. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 48RE/VALVE BODY - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 850

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0868-GOVERNOR PRESSURE SENSOR VOLTS TOO HI (DIESEL) (CONTINUED)

8.

CHECK THE (K900) SENSOR GROUND CIRCUIT FOR AN OPEN INTERNAL

Measure the resistance of the (K900) Sensor Ground circuit between
the ECM C2 harness connector and the Governor Pressure Sensor
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Replace the Transmission Solenoid Assembly per the Ser-

vice Information. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 48RE/VALVE BODY - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSMISSION CONTROL MOD-
ULE - DIAGNOSIS AND TESTING)

9.

CHECK THE (T38) GOVERNOR PRESSURE SENSOR SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE
INTERAL

NOTE: The Transmission Solenoid Assembly harness connector
must be connected before proceeding.
Ignition on, engine not running.

Measure the voltage of the (T38) Governor Pressure Sensor Signal
circuit in the Governor Pressure Sensor harness connector (inside
transmission).

Is the voltage above 0.5 volt?

Yes

>> Replace the Transmission Solenoid Assembly per the Ser-

vice Information. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 48RE/VALVE BODY - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 10
