P0713-TRANS TEMP SENSOR VOLTAGE TOO HIGH (CONTINUED)

8.

CHECK THE (F856) 5-VOLT SUPPLY CIRCUIT FOR AN OPEN INTERNAL TO THE TRANSMISSION

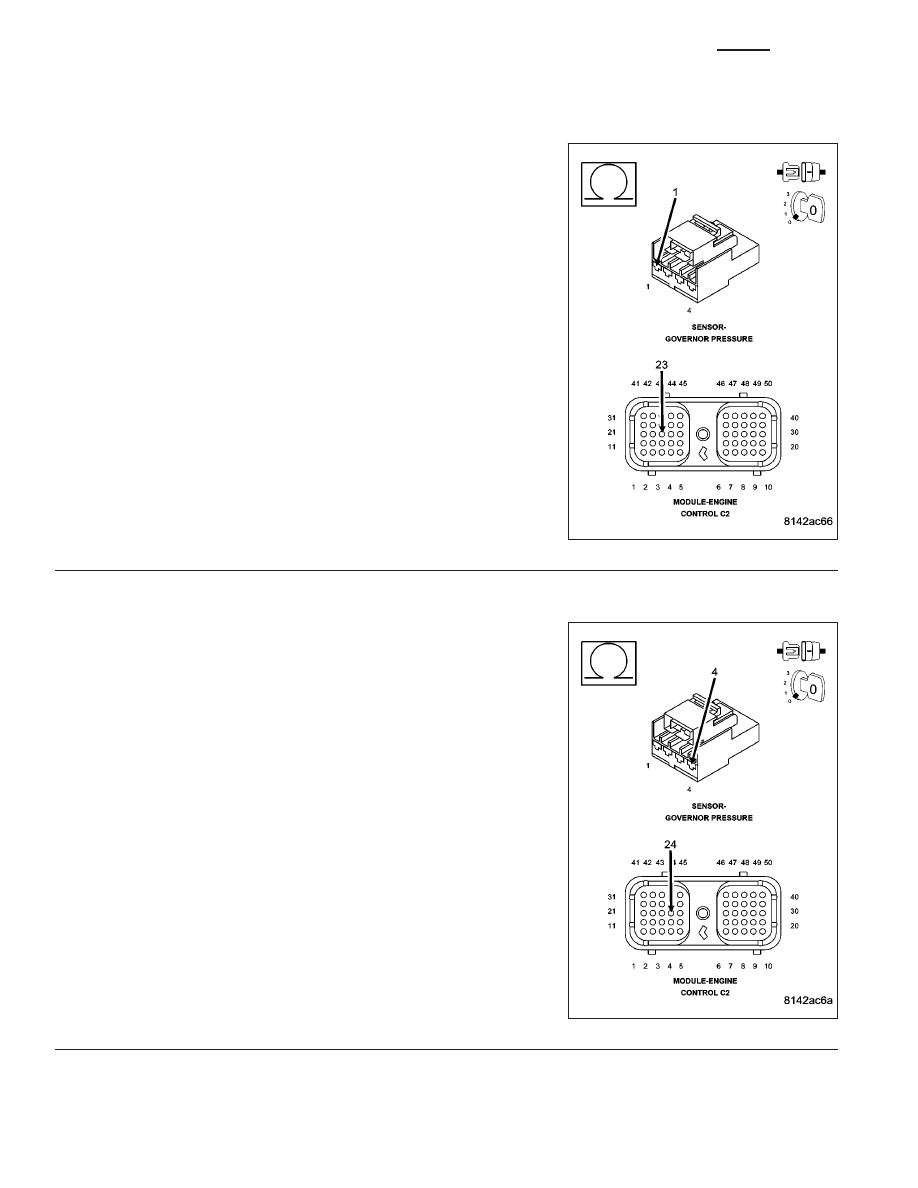

Measure the resistance of the (F856) 5-volt Supply circuit between
ECM C2 harness connector and the Governor Pressure Sensor con-
nector internal to the transmission.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Replace the Transmission Solenoid Assembly per the Ser-

vice Information. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 48RE/VALVE BODY - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

9.

CHECK THE (K900) SENSOR GROUND CIRCUIT FOR AN OPEN INTERNAL TO THE TRANSMISSION

Measure the resistance of the (K900) Sensor Ground circuit between
the ECM C2 harness connector and the Governor Pressure Sensor
connector internal to the transmission.

Is the resistance below 5.0 ohms?

Yes

>> Go To 10

No

>> Replace the Transmission Solenoid Assembly per the Ser-

vice Information. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - 48RE/VALVE BODY - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (DIESEL). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 824

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0713-TRANS TEMP SENSOR VOLTAGE TOO HIGH (CONTINUED)

10.

CHECK THE TRANSMISSION TEMPERATURE SENSOR

TYPICAL VALUES FOR TRANSMISSION TEMPERATURE SENSOR

TEMPERATURE

MIN TO MAX OHM RANGE

-40° C (-40° F)

1094 to 1176 ohms

0.0° C (32° F)

1587 to 1672 ohms

25° C (77° F)

1960 to 2040 ohms

70° C (158° F)

2709 to 2860 ohms

0° C (212° F)

3284 to 3500 ohms

120° C (120° F)

3684 to 3950 ohms

150° C (302° F)

4110 to 4450 ohms

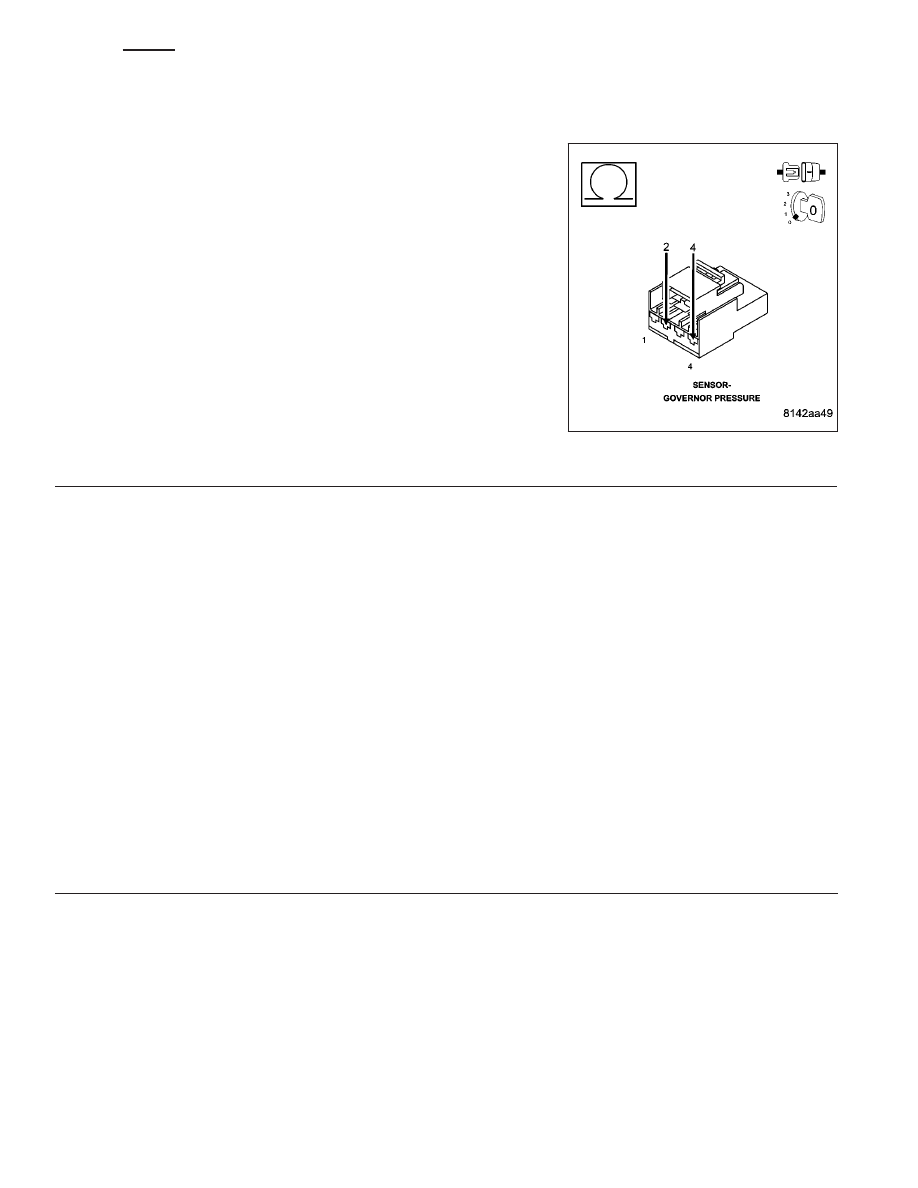

Measure the resistance of the Transmission Temperature Sensor between the (T54) Transmission Temperature Sen-
sor Signal circuit and the (K900) Sensor Ground circuit.

Using the chart above, compare the Temperature Sensor temperature to the correlating resistance value.

Is the Temperature Sensor resistance above the maximum specification listed in the chart?

Yes

>> Replace the Governor Pressure/Transmission Temperature Sensor per the Service Information. (Refer to

21

- TRANSMISSION/TRANSAXLE/AUTOMATIC

-

48RE/GOVERNOR

PRESSURE

SENSOR

-

REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 11

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 825

P0713-TRANS TEMP SENSOR VOLTAGE TOO HIGH (CONTINUED)

11.

CHECK THE ENGINE CONTROL MODULE

Reconnect all disconnected connectors.

Ignition on, engine not running.

With the scan tool, erase Engine DTCs.

Turn the ignition off to the lock position.

Disconnect the Governor Pressure Sensor connector internal to the
transmission.

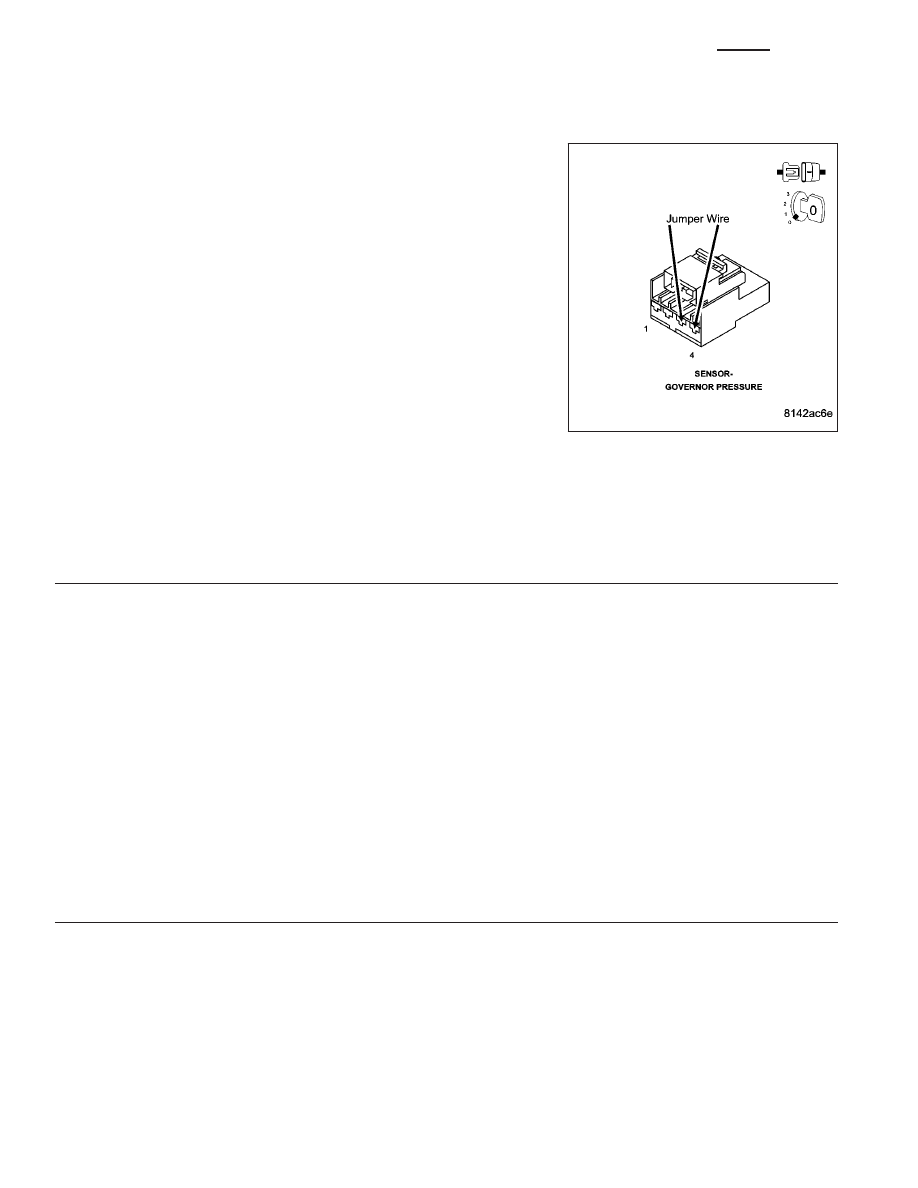

Connect a jumper wire between the (T54) Transmission Temperature
Sensor Signal circuit and the (K900) Sensor Ground circuit in the
Transmission Solenoid Assembly harness connector.

Ignition on, engine not running.

With the scan tool, read Engine DTCs.

Did the DTC Transmission Oil Temperature Sensor Voltage Too
Low set?

Yes

>> Go To 12

No

>> Using the schematics as a guide, check the Engine Con-

trol Module (ECM) pins, terminals, and connectors for corrosion, damage, or terminal push out. Pay
particular attention to all power and ground circuits. If no problems are found, replace and program the
ECM per the Service Information. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/EN-
GINE CONTROL MODULE - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

12.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Use the Freeze Frame Data to help duplicate the conditions in which the DTC originally set. Pay particular attention
to the DTC set conditions, such as, VSS, MAP, ECT, and Load

Using the schematics as a guide, visually inspect the related wiring harness. Look for any chafed, pierced, pinched,
or partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Wiggle the wiring and connectors while checking for any possible open or shorted circuits.

Check for any Service Information Tune-ups or Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Test Complete.

21 - 826

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

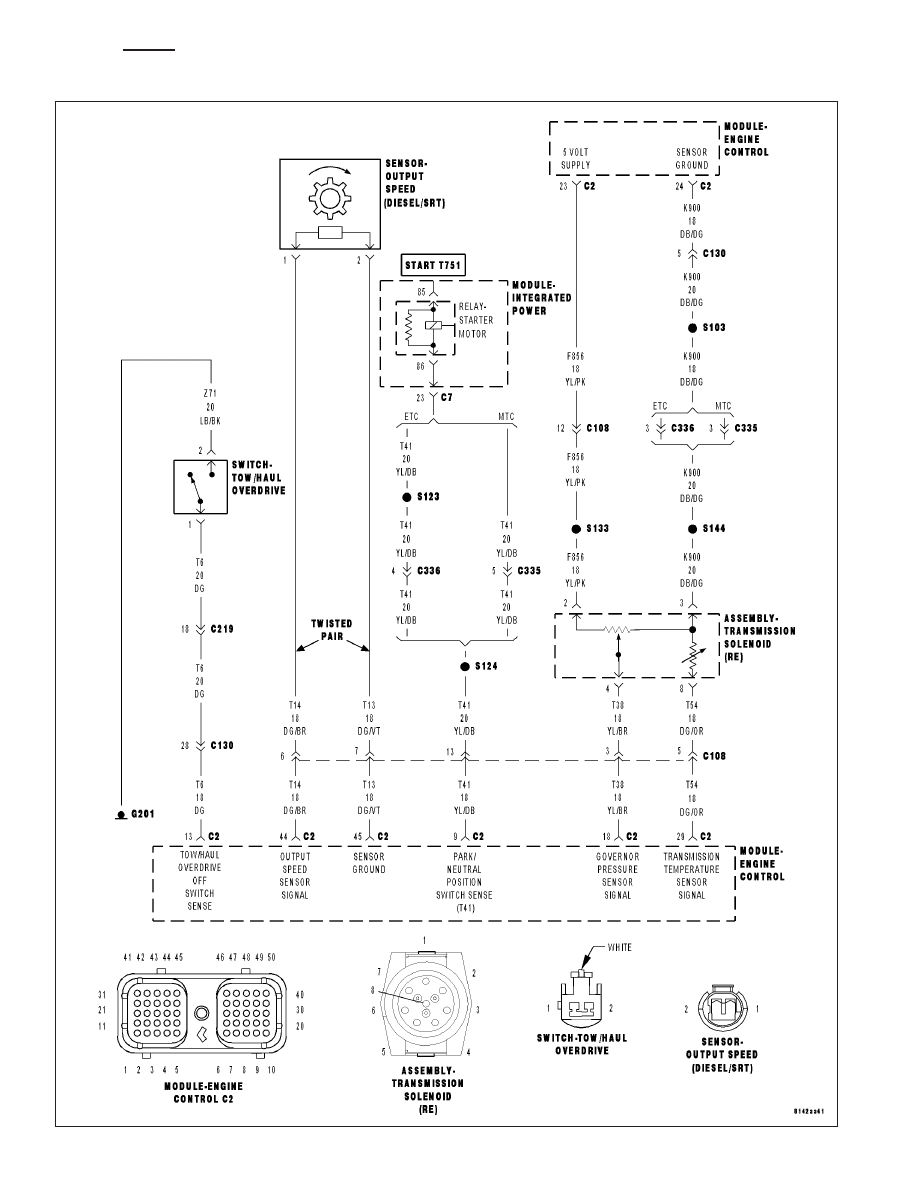

P0720-LOW OUTPUT SPEED SENSOR - RPM ABOVE 15 MPH (DIESEL)

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 827
