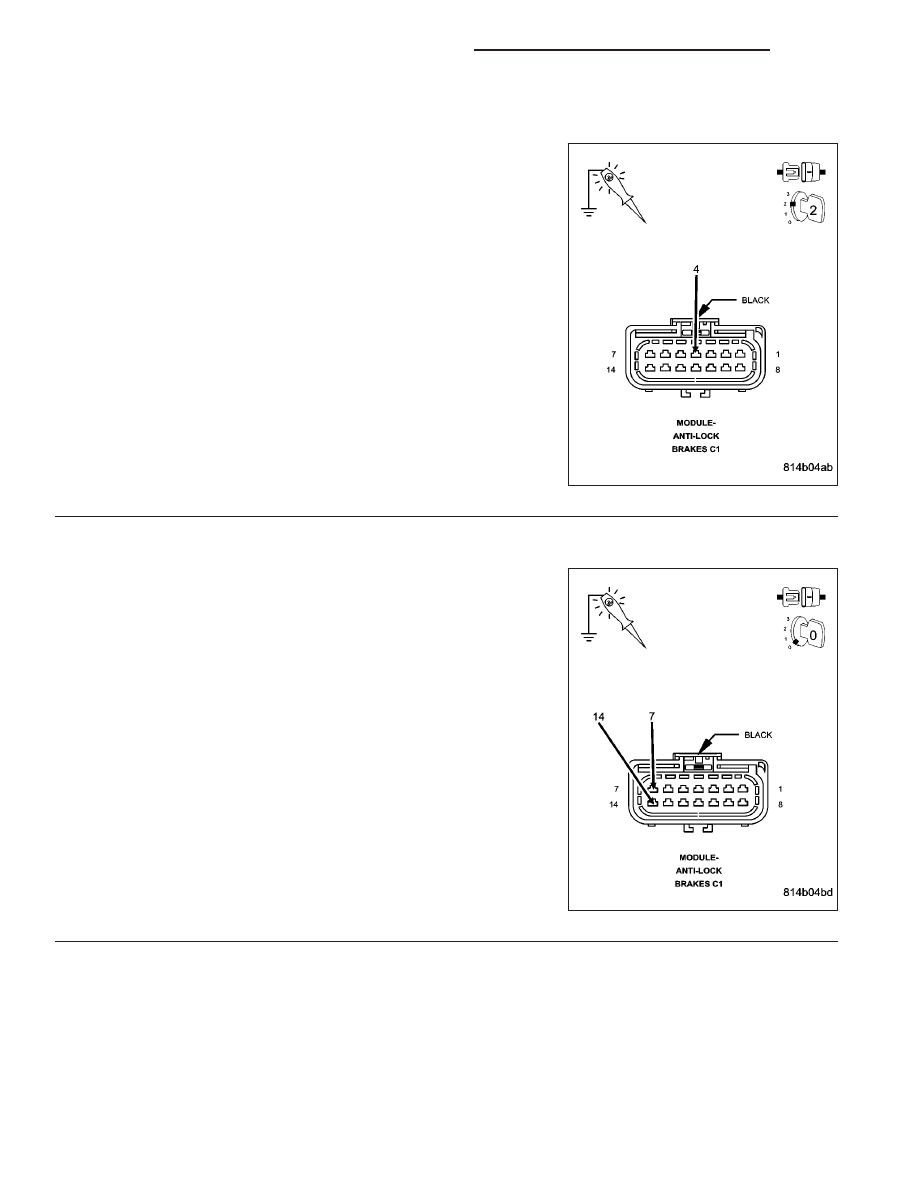

LEFT FRONT ISOLATION SOLENOID OPEN - 45 (CONTINUED)

2.

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN OR HIGH RESISTANCE

NOTE: Before continuing, inspect the fuses that are related to the
ABS system. If one or more is found to be opened, use the sche-
matic and repair the short to ground.
Turn the ignition off.

Disconnect the Controller Anti-lock Brake harness connector.

Check connectors - Clean/repair as necessary.

Turn the ignition on.

Using a 12–volt test light connected to ground, probe the Fused Igni-
tion Switch Output circuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go To 3

No

>> Repair the Fused Ignition Switch Output circuit for an open

circuit or high resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

3.

FUSED B+ CIRCUIT OPEN OR HIGH RESISTANCE

Using a 12–volt test light connected to ground, probe the Fused B+
circuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go To 4

No

>> Repair the Fused B+ circuit for an open circuit or high

resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

5 - 116

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

LEFT FRONT ISOLATION SOLENOID OPEN - 45 (CONTINUED)

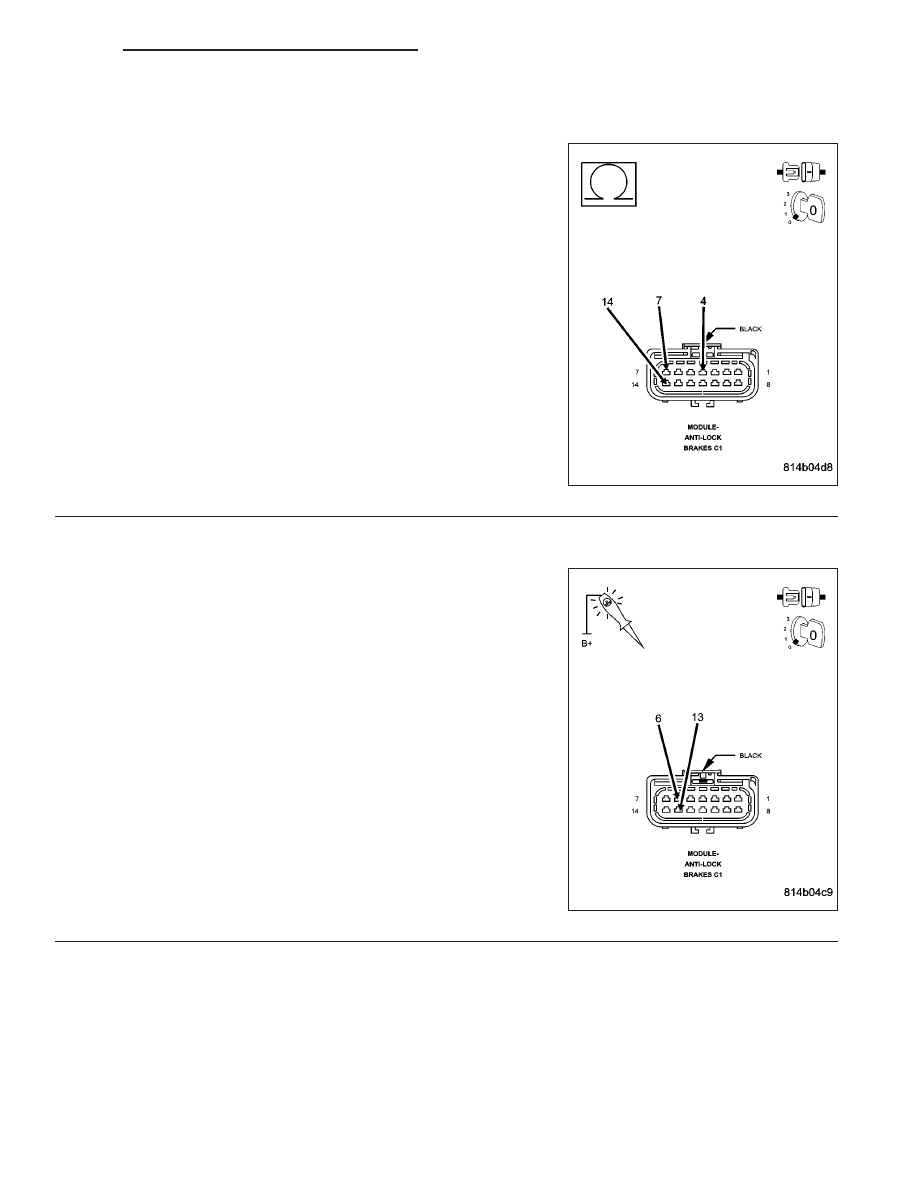

4.

FUSED B+ CIRCUIT SHORTED TO FUSED IGNITION SWITCH OUTPUT CIRCUIT

Turn the ignition off.

Disconnect the Controller Anti-Lock Brake harness connector.

Using a 12–volt test light connected to ground, probe the Fused Igni-
tion Switch Output circuit.

Does the test light illuminate?

Yes

>> Repair the Fused B+ circuit shorted to the Fused Ignition

Switch Output circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 5

5.

GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

Turn the ignition off.

Using a 12–volt test light connected to B+, probe both the Ground cir-
cuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery at
each circuit.

Is the test light illuminated and bright?

Yes

>> Replace the Controller Anti-lock Brake Module in accor-

dance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Repair the Ground circuit(s) for an open circuit or high

resistance.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

DR/DH

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

5 - 117

LEFT FRONT ISOLATION SOLENOID OPEN - 45 (CONTINUED)

6.

INTERMITTENT DTC

Turn the ignition off.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Check connectors - Clean/repair as necessary.

Inspect the vehicle for aftermarket accessories that may exceed the Charging System output.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 118

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

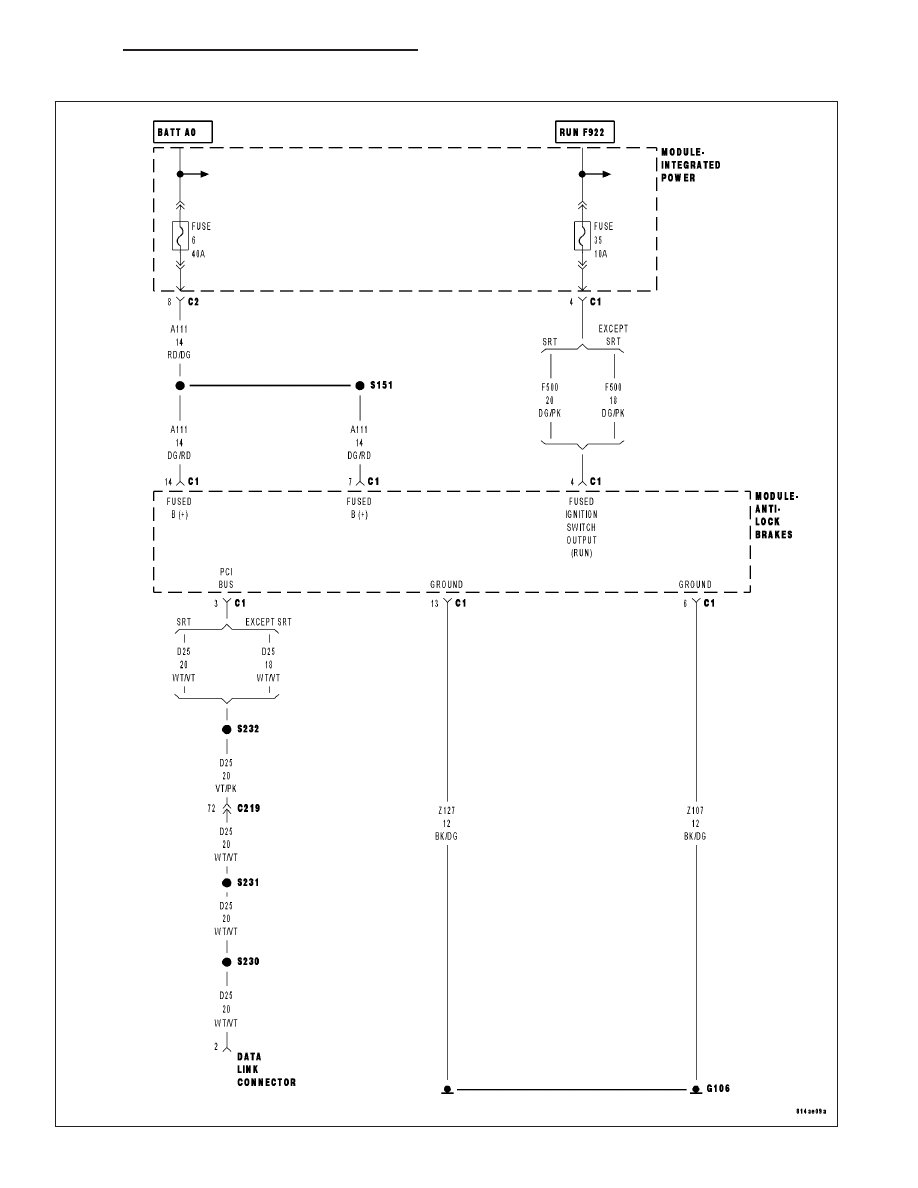

LEFT FRONT ISOLATION SOLENOID SHORTED - 47
