P0711-TRANS TEMP SENSOR, NO TEMP RISE AFTER START (DIESEL)

21 - 808

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0711-TRANS TEMP SENSOR, NO TEMP RISE AFTER START (DIESEL) (CONTINUED)

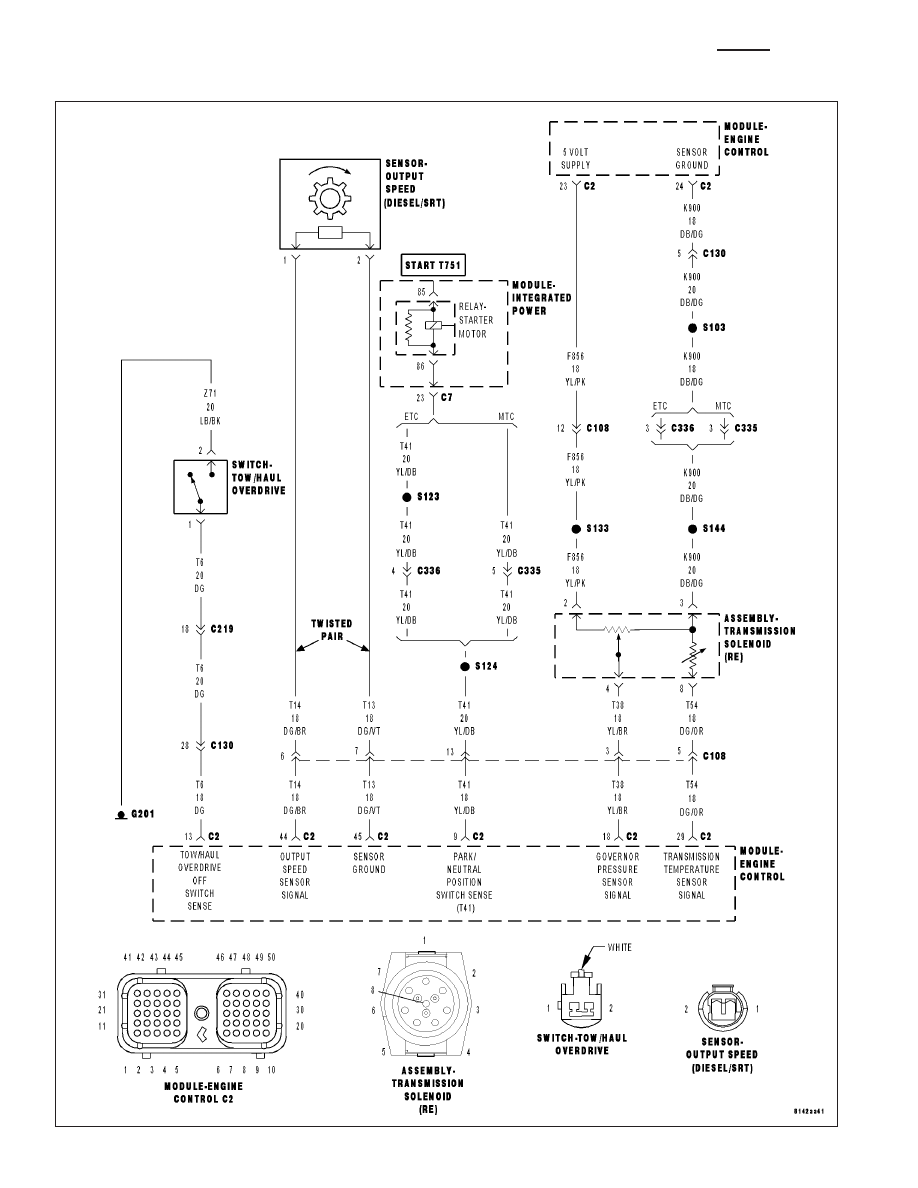

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 48RE - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The Transmission Temperature Sensor is used to sense when the transmission temperature is too hot or too cold to
operate overdrive and/or the torque convertor clutch. When the transmission sensor detects a temperature below 0°
C (32° F), overdrive and the torque convertor clutch are disabled. When the detected temperature is above 127° C
(260° F), overdrive is disabled and 3rd gear with TCC is engaged, this strategy is used to increase transmission
fluid flow to help cool the transmission.

•

When Monitored:
Continuously with the ignition on and the engine running.

•

Set Condition:
The DTC will set after two consecutive trips in which the transmission oil temperature is greater than 5° C (40°
F) and the transmission oil temperature does not rise more than 8° C (16° F) after 20 minutes of run time with
a vehicle speed greater than 48 Kmh (30 mph). The DTC will also set if the engine temperature is greater than
38° C (100° F) with the transmission oil temperature greater than 127° C (260° F).

Possible Causes

OTHER TRANSMISSION DTC’S SET

INTERMITTENT TRANSMISSION TEMPERATURE SENSOR

TRANSMISSION TEMPERATURE SENSOR

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

Diagnostic Test

1.

CHECK IF THE DTC IS CURRENT

Ignition on, engine not running.

With the scan tool, read Engine DTCs.

Record the Freeze Frame data for the reported DTC.

With the scan tool, erase DTCs.

Turn the ignition off to the lock position.

Using the Freeze Frame data recorded earlier, try to duplicate the conditions in which the DTC originally set.

NOTE: It may be necessary to road test the vehicle to duplicate the original set conditions.
With the scan tool, read Engine DTCs.

Did the DTC reset?

Yes

>> Go To 2

No

>> Go To 6

2.

CHECK FOR OTHER TRANSMISSION DTCS

Does the scan tool show any Park/Neutral DTCs?

Yes

>> Refer to the Transmission category and perform the appropriate symptom(s). (Refer to 21 - TRANS-

MISSION/TRANSAXLE/AUTOMATIC - 48RE - DIAGNOSIS AND TESTING)

No

>> Go To 3

DR/DH

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

21 - 809

P0711-TRANS TEMP SENSOR, NO TEMP RISE AFTER START (DIESEL) (CONTINUED)

3.

COMPARE THE TRANSMISSION TEMPERATURE TO ENGINE COOLANT TEMPERATURE

NOTE: To test the transmission temperature sensor, the engine and transmission temperature must be at or
below 29.4° C (85° F).
With the scan tool, read the Transmission and Engine temperatures.

Is the transmission temperature within 5° C (9° F) of the engine coolant temperature?

Yes

>> Go To 4

No

>> Go To 5

4.

CHECK IF THE TRANSMISSION TEMPERATURE INCREASES 15 DEGREES OVER 10 MINUTE PERIOD

NOTE: To test the transmission temperature sensor, the engine and transmission temperature must be at or
below 29.4° C (85° F).

CAUTION: Apply the parking brake.
Start the engine, firmly apply the brakes and allow the engine to idle in Drive.

With the scan tool, monitor the Transmission Temperature.

NOTE: If the transmission temperature sensor is working properly, the transmission temperature should rise
at least 8° C (15° F) within a ten minute period.

Did the transmission temperature increase at a steady rate and rise at least 8° C (15° F) over a 10 minute
period?

Yes

>> Go To 6

No

>> Go To 5

21 - 810

AUTOMATIC TRANSMISSION - 48RE - DIESEL - ELECTRICAL DIAGNOSTICS

DR/DH

P0711-TRANS TEMP SENSOR, NO TEMP RISE AFTER START (DIESEL) (CONTINUED)

5.

CHECK THE TRANSMISSION TEMPERATURE SENSOR

TYPICAL VALUES FOR TRANSMISSION TEMPERATURE SENSOR

TEMPERATURE

MIN TO MAX OHM RANGE

-40° C (-40° F)

1094 to 1176 ohms

0.0° C (32° F)

1587 to 1672 ohms

25° C (77° F)

1960 to 2040 ohms

70° C (158° F)

2709 to 2860 ohms

0° C (212° F)

3284 to 3500 ohms

120° C (120° F)

3684 to 3950 ohms

150° C (302° F)

4110 to 4450 ohms

Turn the ignition off to the lock position.

Remove the Transmission Oil Pan per the Service Information. (Refer to 21 - TRANSMISSION/TRANSAXLE/AU-
TOMATIC - 48RE/FLUID - STANDARD PROCEDURE)

Disconnect the Governor Pressure Sensor harness connector internal to the transmission.

NOTE: Check connectors - Clean/repair as necessary
Measure the resistance of the Transmission Temperature Sensor between the (T54) Transmission Temperature Sen-
sor Signal circuit and the (K900) Sensor Ground circuit.

Using the chart at the chart above, compare the Temperature Sensor temperature to the correlating resistance
value.

Is the resistance within the specified range when the sensor is at the given temperature?

Yes

>> Test Complete.

No

>> Replace the Governor Pressure/Transmission Temperature Sensor per the Service Information. (Refer to

21

- TRANSMISSION/TRANSAXLE/AUTOMATIC

-

48RE/GOVERNOR

PRESSURE

SENSOR

-

REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (DIESEL). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)
