P1765-TRANS 12 VOLT SUPPLY RELAY CONTROL CIRCUIT (GAS) (CONTINUED)

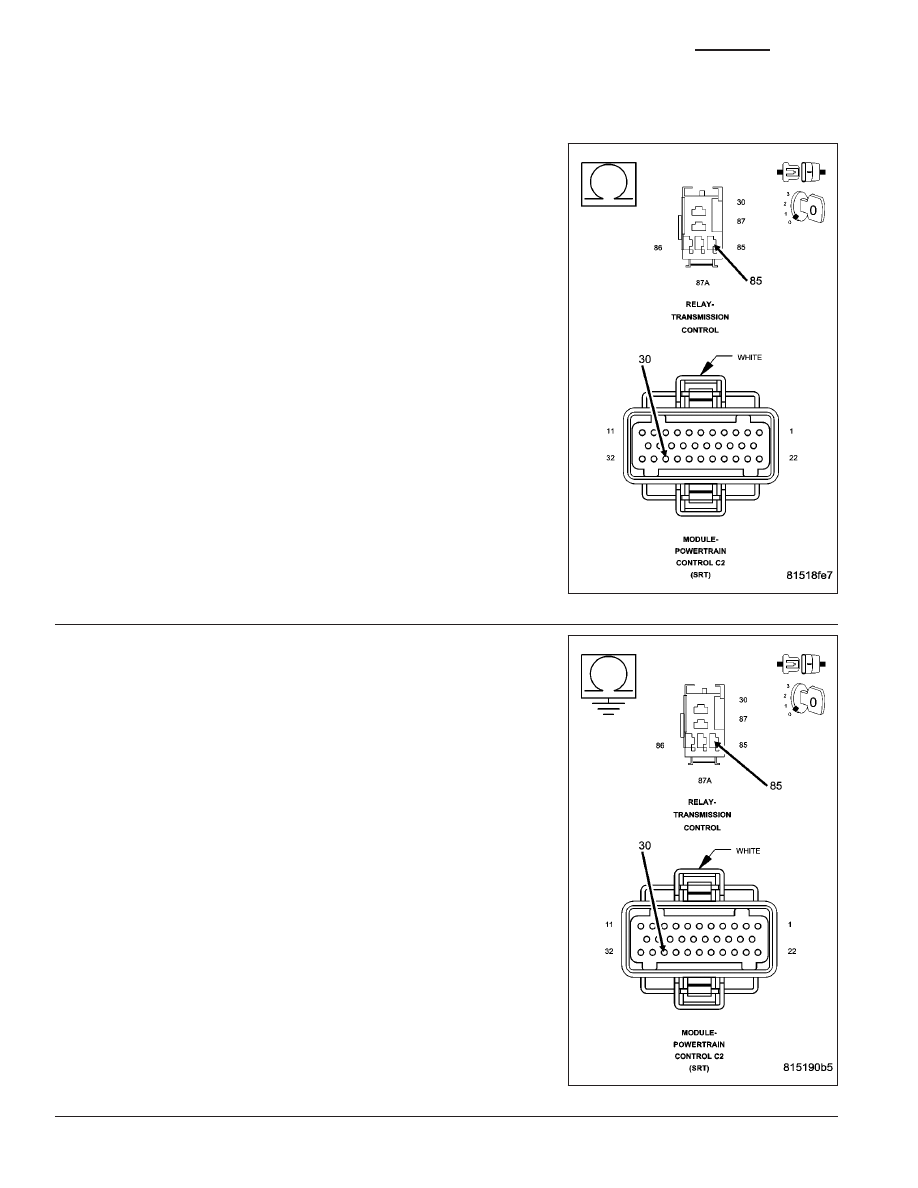

7.

CHECK THE (T515) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT FOR AN OPEN

Measure the resistance of the (T515) Transmission Control Relay Con-
trol circuit between the Transmission Control Relay connector and the
PCM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the (T515) Transmission Control Relay Control cir-

cuit for an open.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

8.

CHECK THE (T515) TRANSMISSION CONTROL RELAY
CONTROL CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (T515) Transmission
Control Relay Control circuit in the Transmission Control Relay con-
nector.

Is the resistance above 100k ohms?

Yes

>> Go To 9

No

>> Repair the (T515) Transmission Control Relay Control cir-

cuit for a short to ground.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 796

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

DR/DH

P1765-TRANS 12 VOLT SUPPLY RELAY CONTROL CIRCUIT (GAS) (CONTINUED)

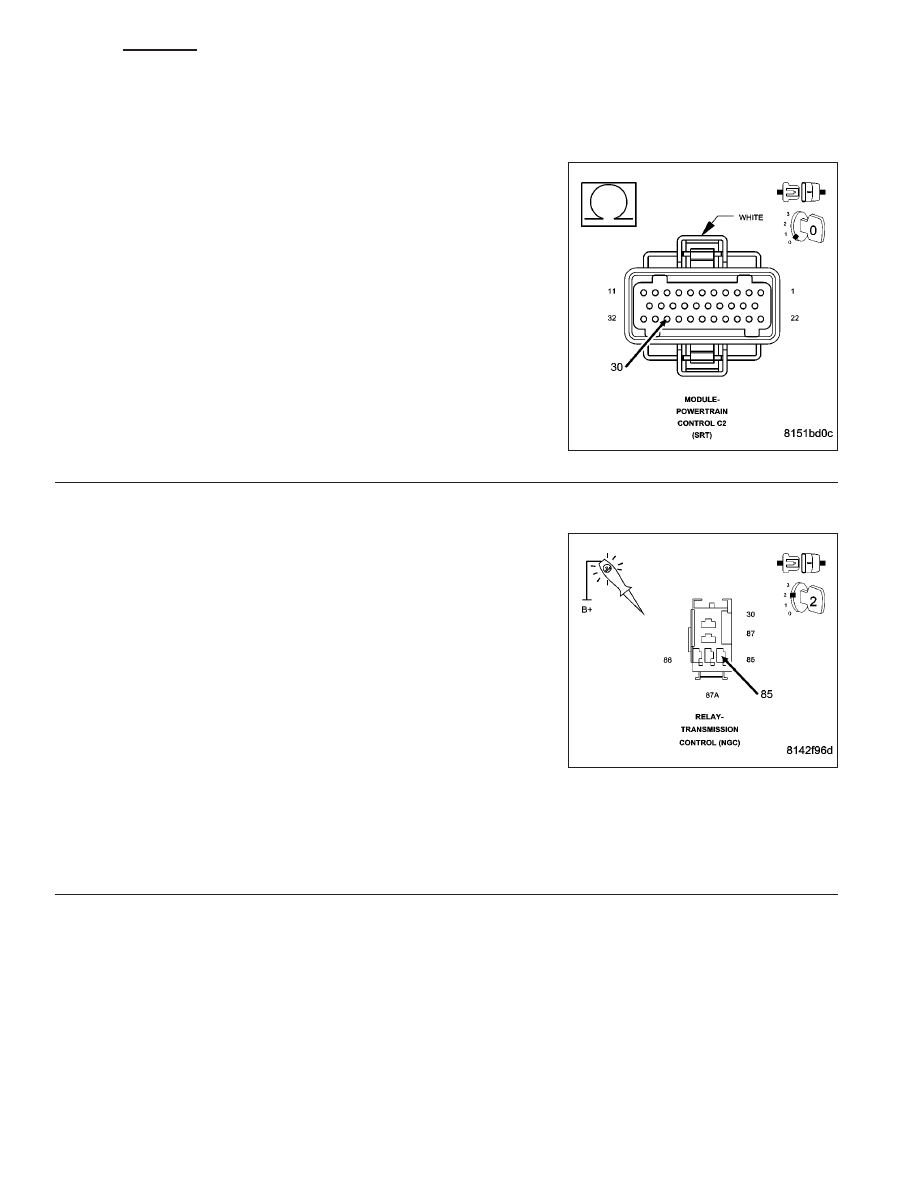

9.

CHECK THE (T515) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT FOR A SHORT TO ANOTHER
CIRCUIT

Measure the resistance between the Transmission Control Relay Con-
trol circuit and all other circuits in the PCM C2 harness connector.

Is the resistance below 100k ohms between the (T515) Trans-
mission Control Relay Control circuit and any other circuit(s) in
the PCM C2 harness connector?

Yes

>> Repair the Transmission Control Relay Control circuit for a

short to another circuit(s).

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 10

10.

CHECK THE POWERTRAIN CONTROL MODULE

Turn the ignition off to the lock position.

Ignition on, engine not running.

With the scan tool, actuate the Transmission Relay.

Using a 12-volt test light connected to 12-volts, check the Transmis-
sion Control Relay Control circuit in the Transmission Control Relay
Control connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the Test Light cycle on and off and illuminate brightly?

Yes

>> Go To 11

No

>> Using the schematics as a guide, check the Powertrain

Control Module (PCM) pins, terminals, and connectors for
corrosion, damage, or terminal push out. Pay particular attention to all power and ground circuits. If no
problems are found, replace and program the PCM per the Service Information. (Refer to 8 - ELEC-
TRICAL/ELECTRONIC CONTROL MODULES/POWERTRAIN CONTROL MODULE - REMOVAL)

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (GAS). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

DR/DH

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

21 - 797

P1765-TRANS 12 VOLT SUPPLY RELAY CONTROL CIRCUIT (GAS) (CONTINUED)

11.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Use the Freeze Frame Data to help duplicate the conditions in which the DTC originally set. Pay particular attention
to the DTC set conditions, such as, VSS, MAP, ECT, and Load

Using the schematics as a guide, visually inspect the related wiring harness. Look for any chafed, pierced, pinched,
or partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Wiggle the wiring and connectors while checking for any possible open or shorted circuits.

Check for any Service Information Tune-ups or Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform RE TRANSMISSION VERIFICATION TEST VER - 1 (GAS). (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Test Complete.

21 - 798

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

DR/DH

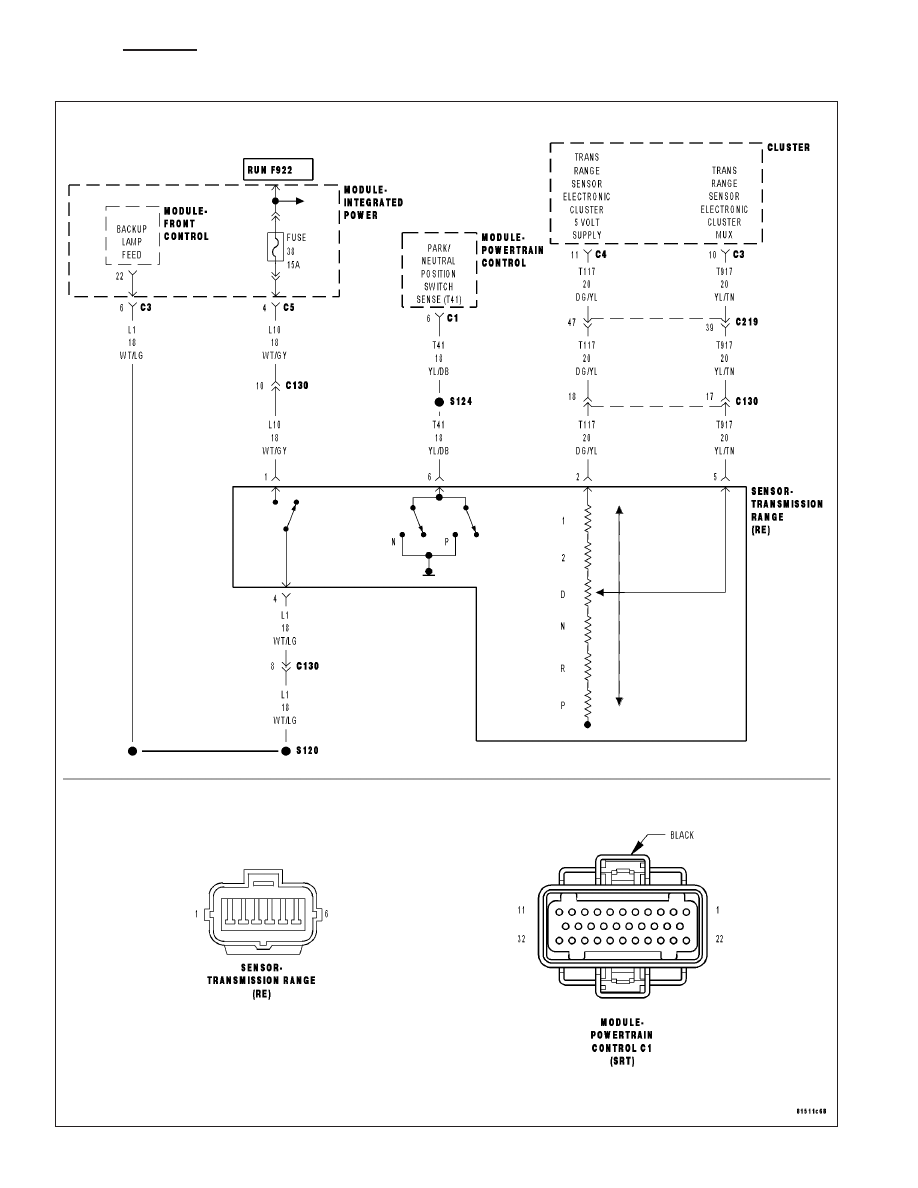

P0850-P/N SWITCH PERFORMANCE (GAS)

DR/DH

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

21 - 799
