REAR SENSOR SHORTED — 93 (CONTINUED)

9.

REAR WHEEL SPEED SENSOR

Turn the ignition off.

Connect the Rear Wheel Speed Sensor harness connector.

Measure the resistance between the Rear Wheel Speed Sensor (+) circuit and Rear Wheel Speed Sensor (-) circuit
at the Controller Anti-lock Brake harness connector.

NOTE: The resistance should be approximately 1600–2300 ohms at 76 degrees F.

Is the resistance within the noted range?

Yes

>> Go to 10

No

>> Replace the Rear Wheel Speed Sensor in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

10.

CONTROLLER ANTI-LOCK BRAKE

Turn the ignition off.

Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Controller Anti-lock Brake in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

11.

WIRING HARNESS INSPECTION

Turn the ignition off.

NOTE: Towing the vehicle with ignition ON may set this DTC.
Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 84

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT SENSOR OPEN — 21

DR/DH

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

5 - 85

RIGHT FRONT SENSOR OPEN — 21 (CONTINUED)

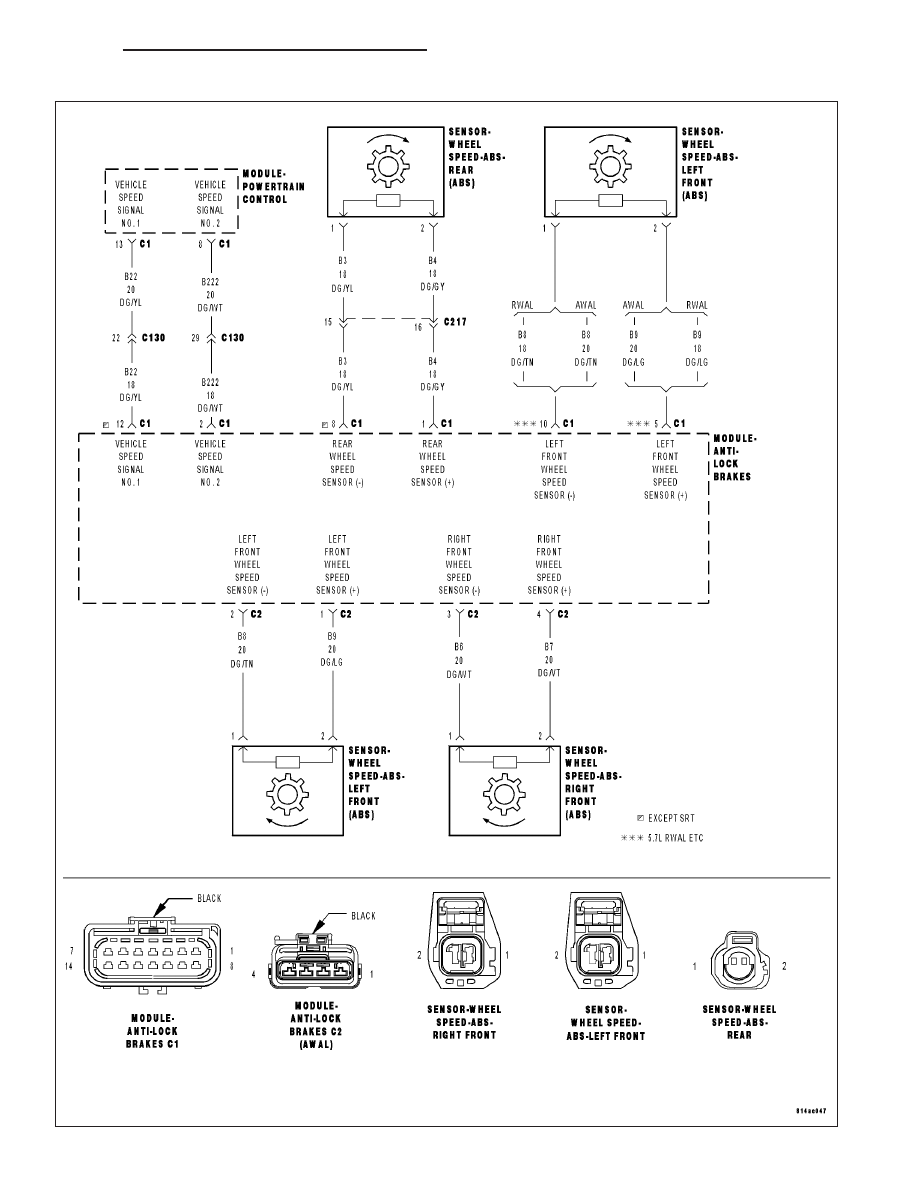

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
The CAB detects an open in the wheel speed sensor circuit

Possible Causes

INTERMITTENT RIGHT FRONT WHEEL SPEED SENSOR DTC

RIGHT FRONT WHEEL SPEED SENSOR (+) CIRCUIT SHORT TO GROUND

RIGHT FRONT WHEEL SPEED SENSOR (-) CIRCUIT SHORT TO GROUND

RIGHT FRONT WHEEL SPEED SENSOR (+) CIRCUIT OPEN

RIGHT FRONT WHEEL SPEED SENSOR (-) CIRCUIT OPEN

TONE WHEEL

EXCESSIVE RIGHT FRONT WHEEL SPEED SENSOR AIR GAP

WHEEL BEARING

RIGHT FRONT WHEEL SPEED SENSOR

CONTROL ANTI-LOCK BRAKE

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With the DRBIII

T

, clear DTCs.

Turn the ignition off.

Turn the ignition on.

With the DRBIII

T

, select View DTCs.

Does the DRBIII

T

display the DTC?

Yes

>> Go To 2

No

>> Go To 12

2.

WHEEL SPEED SENSOR INSPECTION

Turn the ignition off.

Inspect the Wheel Speed Sensor for proper mounting.

Inspect the Wheel Speed Sensor harness and connector.

Inspect the Wheel Speed Sensor for excessive debris on the sensor.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 3

5 - 86

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

RIGHT FRONT SENSOR OPEN — 21 (CONTINUED)

3.

TONE WHEEL DAMAGED/MISSING

Inspect the Tone Wheel in accordance with the Service Information.

NOTE: The Tone Wheel Teeth should be perfectly square, not bent or nicked.

Were any problems found?

Yes

>> Replace the Tone Wheel in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 4

4.

EXCESSIVE WHEEL SPEED SENSOR AIR GAP

Measure the Wheel Speed Sensor Air Gap in accordance with the Service Information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 5

5.

WHEEL BEARING LOOSE/BINDING

Inspect the wheel bearings for excessive run out or improper clearance in accordance with the Service Information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 6

6.

RIGHT FRONT WHEEL SPEED SENSOR (+) CIRCUIT
SHORTED TO GROUND

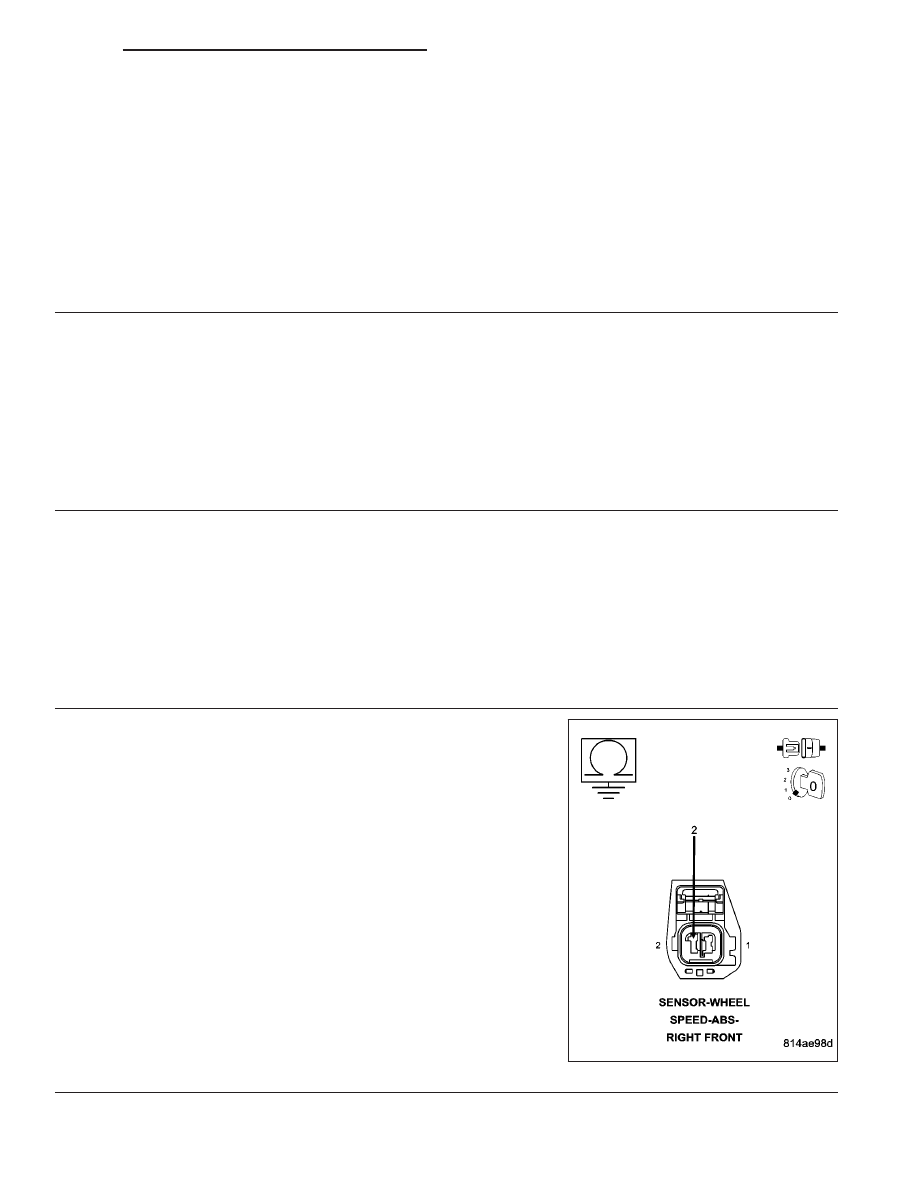

Turn the ignition off.

Disconnect the Right Front Wheel Speed Sensor harness connector.

Disconnect the Controller Anti-lock Brake harness connector.

NOTE: Check connector - Clean/repair as necessary.
Measure the resistance between the Right Front Wheel Speed Sensor
(+) circuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the Right Front Wheel Speed Sensor (+) circuit for

a short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)
