NO SIGNAL FROM REAR SENSOR - 36

5 - 60

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

NO SIGNAL FROM REAR SENSOR - 36 (CONTINUED)

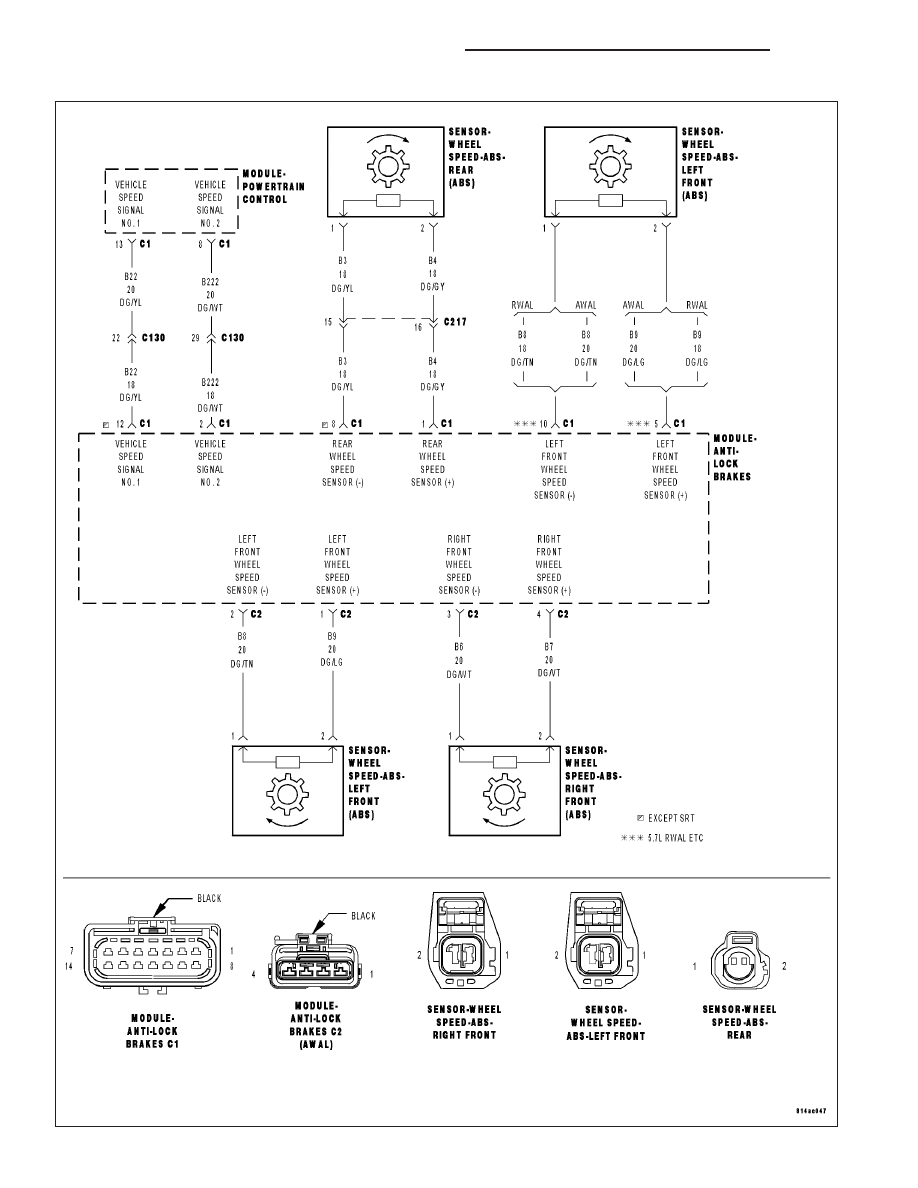

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ingition on.

•

Set Condition:
One sensor is unable to reach 4 MPH while the remaining sensors are indicating above 8 MPH.

Possible Causes

INTERMITTENT REAR WHEEL SPEED SENSOR DTC

REAR WHEEL SPEED SENSOR (+) CIRCUIT SHORT TO GROUND

REAR WHEEL SPEED SENSOR (-) CIRCUIT SHORT TO GROUND

REAR WHEEL SPEED SENSOR (+) CIRCUIT OPEN

REAR WHEEL SPEED SENSOR (-) CIRCUIT OPEN

REAR WHEEL SPEED SENSOR (+) CIRCUIT SHORTED TO VOLTAGE

REAR WHEEL SPEED SENSOR (+) CIRCUIT SHORTED TO VOLTAGE

REAR WHEEL SPEED SENSOR (+) CIRCUIT SHORTED TO THE REAR WHEEL SPEED SENSOR (-) CIRCUIT

TONE WHEEL

EXCESSIVE REAR WHEEL SPEED SENSOR AIR GAP

WHEEL BEARING/REAR DIFFERENTIAL

REAR WHEEL SPEED SENSOR

CONTROLLER ANTI-LOCK BRAKE

Diagnostic Test

1.

DTC IS ACTIVE

Turn the ignition on.

With the DRBIII

T

, clear DTCs.

Turn the ignition off.

Turn the ignition on.

With the DRBIII

T

, read DTCs.

Does the DRBIII

T

display the DTC?

Yes

>> Go To 2

No

>> Go To 15

2.

WHEEL SPEED SENSOR INSPECTION

Turn the ignition off.

Inspect the Wheel Speed Sensor for proper mounting.

Inspect the Wheel Speed Sensor harness and connector.

Inspect the Wheel Speed Sensor for excessive debris on the sensor.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 3

DR/DH

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

5 - 61

NO SIGNAL FROM REAR SENSOR - 36 (CONTINUED)

3.

TONE WHEEL DAMAGED/MISSING

Inspect the Tone Wheel in accordance with the Service Information.

NOTE: The Tone Wheel Teeth should be perfectly square, not bent or nicked.

Were any problems found?

Yes

>> Replace the Tone Wheel in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 4

4.

EXCESSIVE WHEEL SPEED SENSOR AIR GAP

Measure the Wheel Speed Sensor Air Gap in accordance with the Service Information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 5

5.

WHEEL BEARING/REAR DIFFERENTIAL

Inspect the wheel bearings for excessive run out or improper clearance in accordance with the Service Information.

Inspect the rear differential for proper operating. Refer to the Service information.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Go To 6

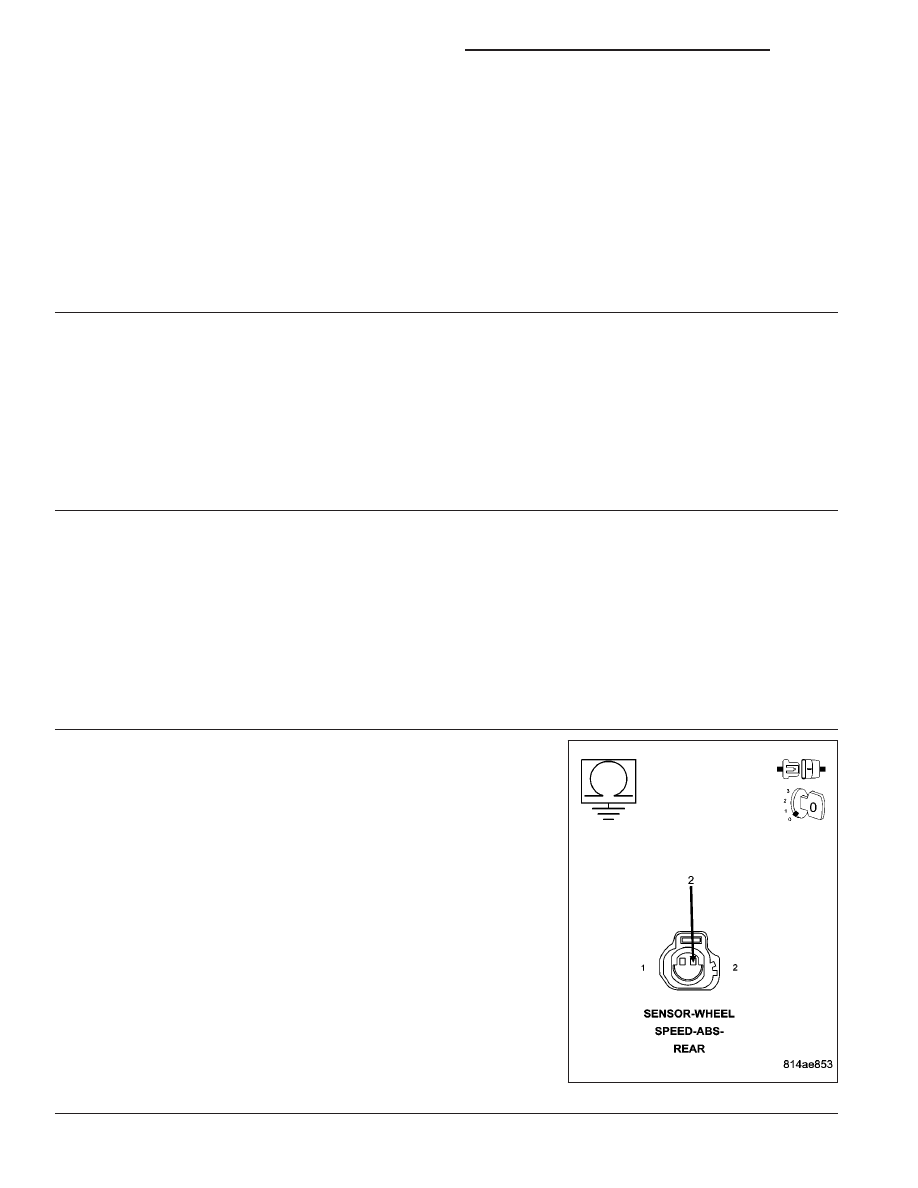

6.

REAR WHEEL SPEED SENSOR (+) CIRCUIT SHORTED TO
GROUND

Turn the ignition off.

Disconnect the Rear Wheel Speed Sensor harness connector.

Disconnect the Controller Anti-lock Brake harness connector.

NOTE: Check connector - Clean/repair as necessary.
Measure the resistance between the Rear Wheel Speed Sensor (+)
circuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the Rear Wheel Speed Sensor (+) circuit for a

short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

5 - 62

BRAKES - ABS - ELECTRICAL DIAGNOSTICS

DR/DH

NO SIGNAL FROM REAR SENSOR - 36 (CONTINUED)

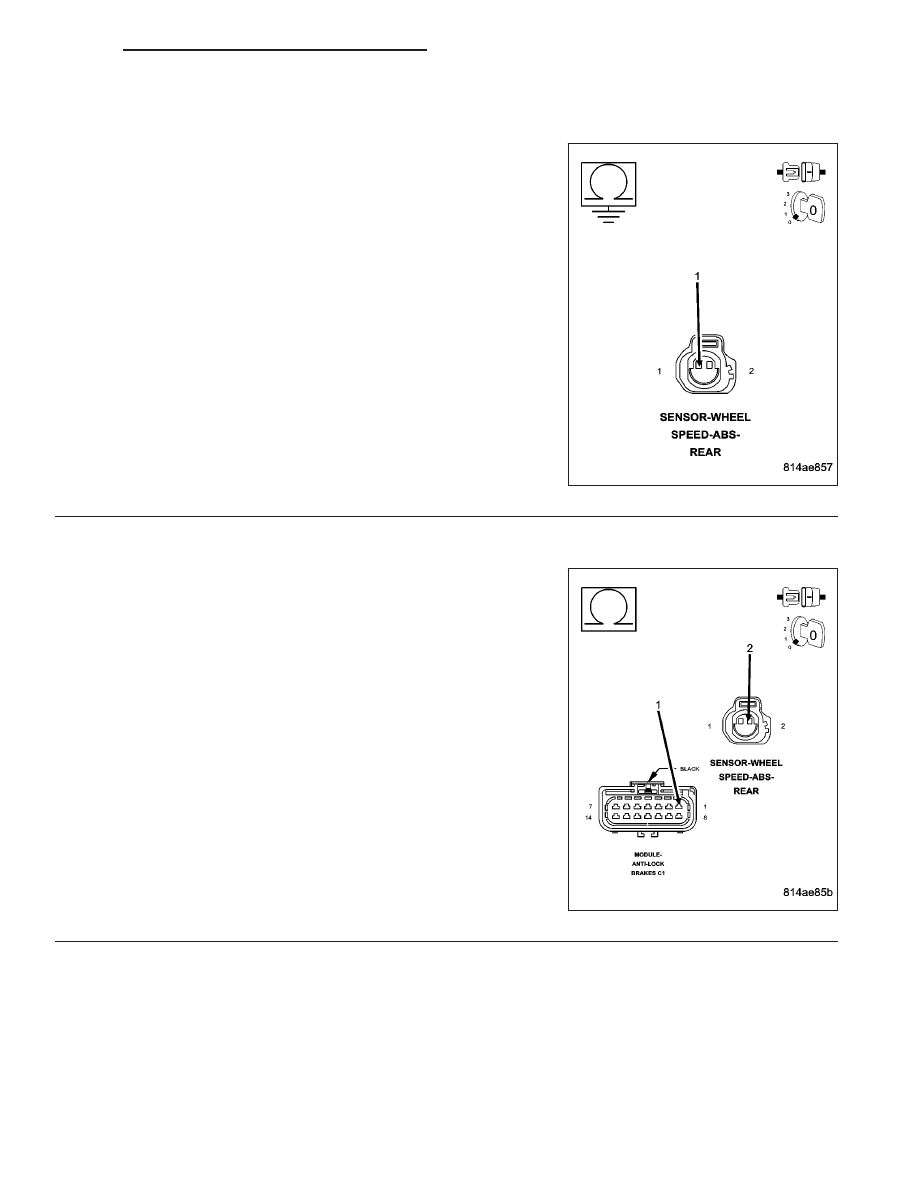

7.

REAR WHEEL SPEED SENSOR (-) CIRCUIT SHORTED TO GROUND

Measure the resistance between the Rear Wheel Speed Sensor (-) cir-
cuit and ground.

Is the resistance above 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the Rear Wheel Speed Sensor (-) circuit for a short

to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

8.

REAR WHEEL SPEED SENSOR (+) CIRCUIT OPEN

Measure the resistance of the Rear Wheel Speed Sensor (+) circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair the open Rear Wheel Speed Sensor (+) circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)
