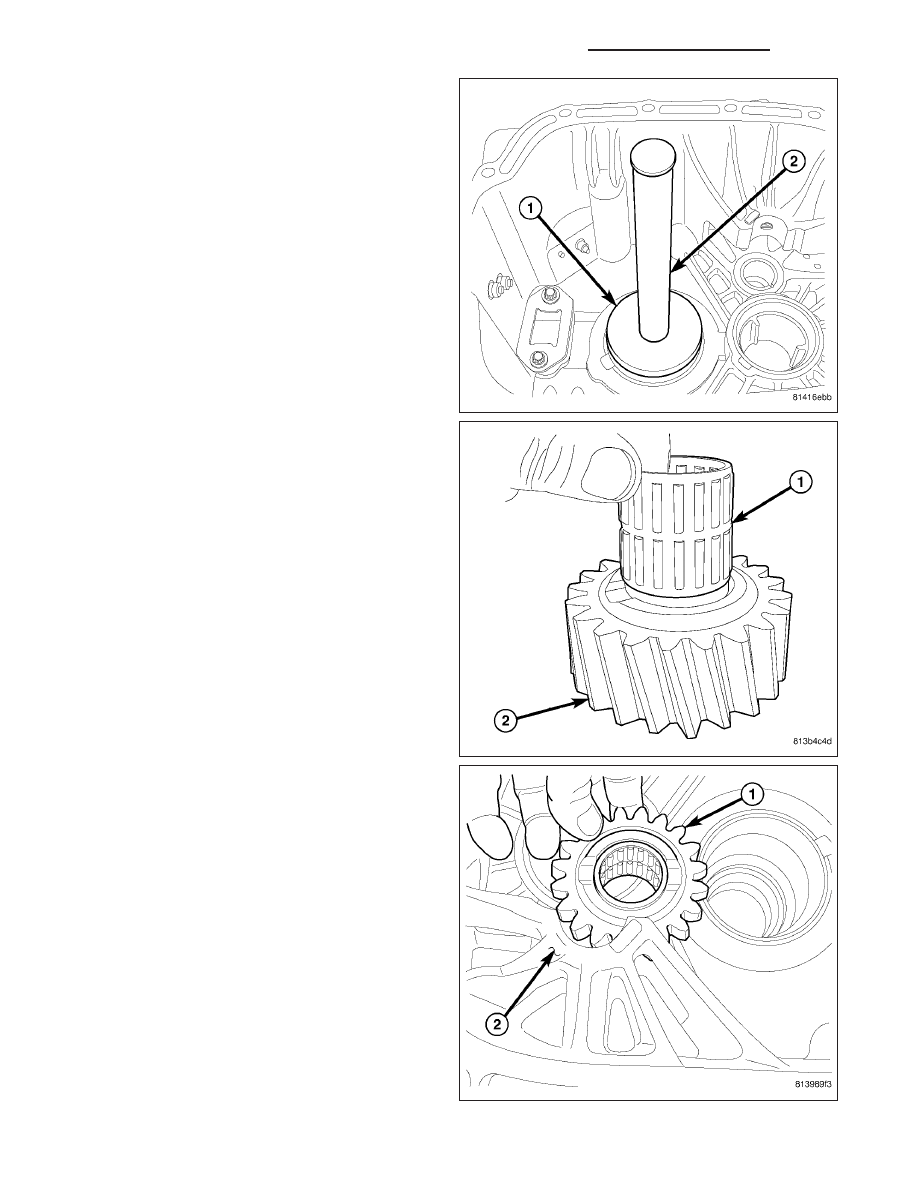

2. Install mainshaft bearing cup with Installer 9588 (1)

and Handle C-4171(2).

3. Install output shaft seal with Installer 9598.

4. Install reverse idler bearing (1) into idler gear (2).

5. Install idler gear (1) into rear housing (2) off to the

side.

For

mainshaft/countershaft

installation

clearance.

21 - 220

MANUAL TRANSMISSION - G56 - SERVICE INFORMATION

DR/DH

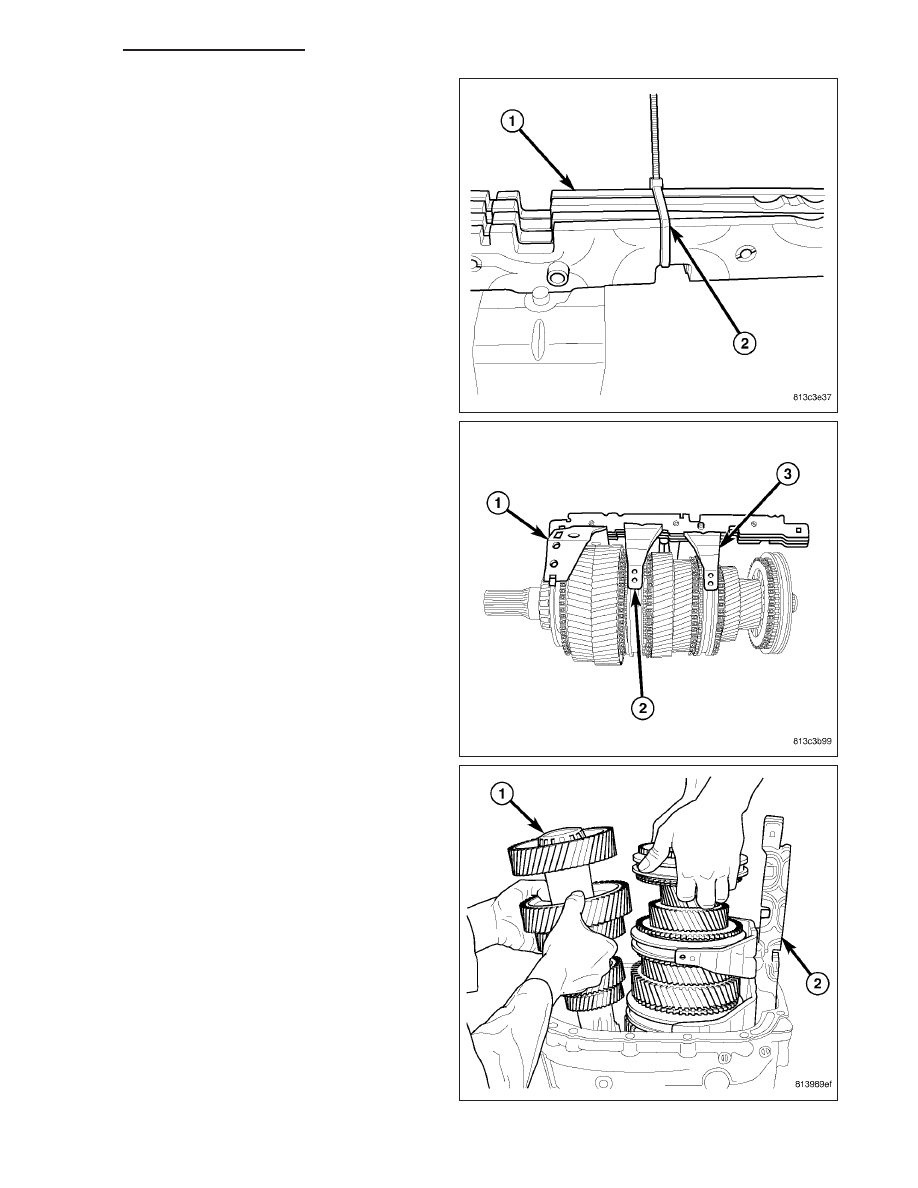

6. Tie strap (2) shift rails (1) together.

7. Install reverse (1), 1-2 (2) and 3-4 (3) shift rails and

forks as and assembly on synchronizer sleeves.

8. Install mainshaft with shift rails (2) into the rear

housing. Tilt the mainshaft then tilt the countershaft
(1) into the housing.

DR/DH

MANUAL TRANSMISSION - G56 - SERVICE INFORMATION

21 - 221

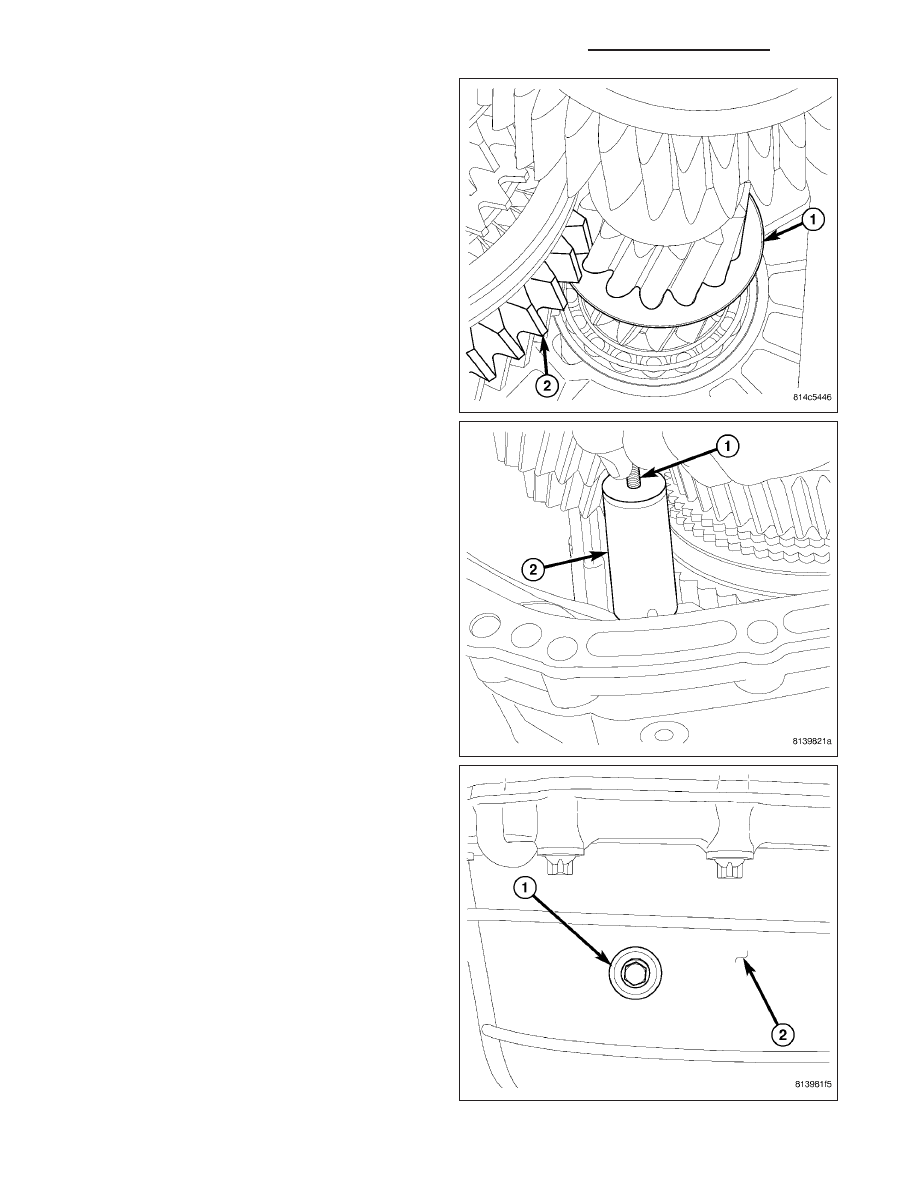

9. Position first/reverse oil slinger (1) between the

mainshaft first (2) and reverse gears.

10. Position reverse idler gear and install idler shaft

(2) with bolt (1).

11. Install reverse idler gear shaft pin (1) into rear

housing (2) and tighten to 58 N·m (43 ft. lbs.).

21 - 222

MANUAL TRANSMISSION - G56 - SERVICE INFORMATION

DR/DH

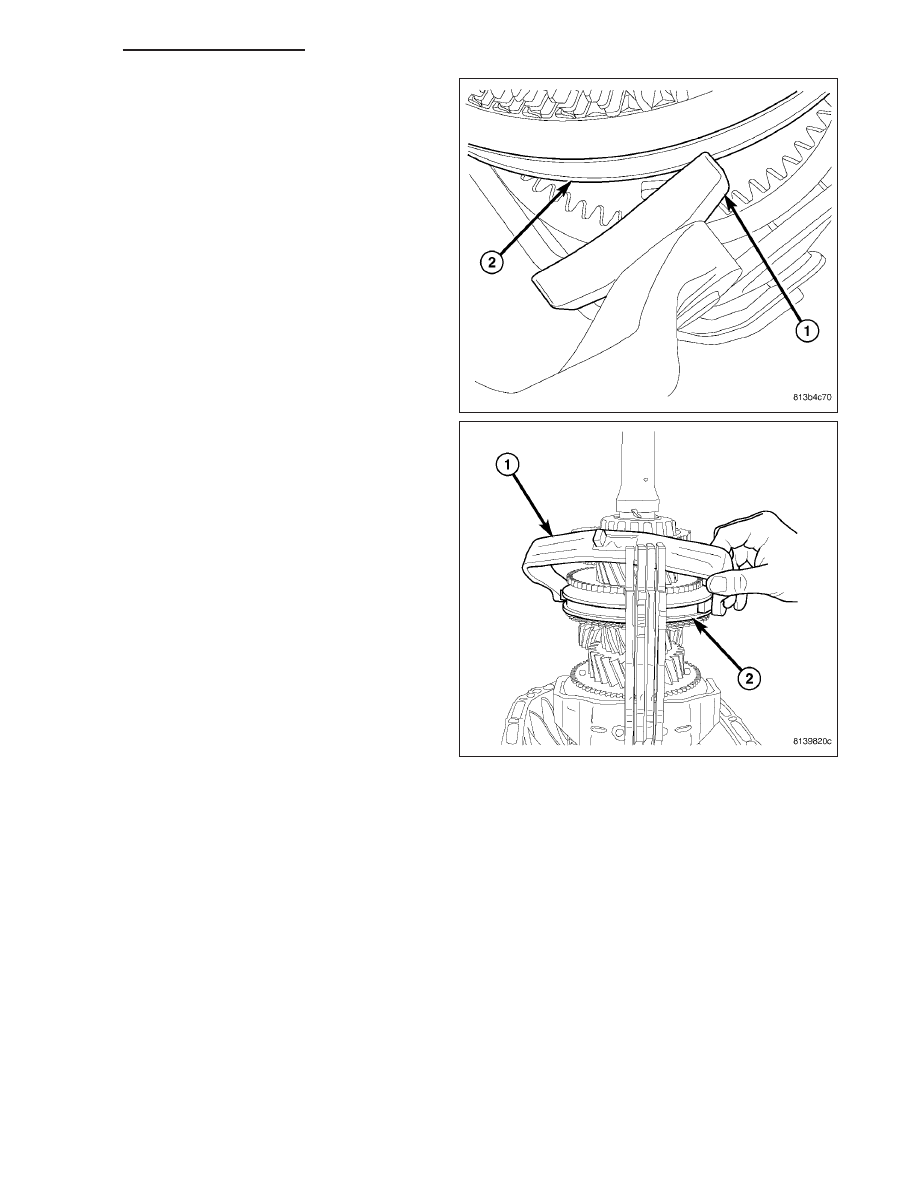

12. Install 5-6 shift shoe narrow ends (1) into the 5-6

synchronizer sleeves (2).

13. Install 5-6 shift fork (1) into the shift rail.

DR/DH

MANUAL TRANSMISSION - G56 - SERVICE INFORMATION

21 - 223
