BUSHING

REMOVAL

1. Remove the steering gear (Refer to 19 - STEERING/GEAR - REMOVAL).

CAUTION: Do not overtighten the vise on the gear case.

2. Mount the steering gear in a soft jawed vise.

NOTE: If the bushings are seized a brass punch can be used to remove the bushings from the gear using
care not to strike the gear.

3. Remove the front mounting bushings.

4. Remove the rear mounting bushings.

5. Remove the steering gear from the vise and place it on the bench.

INSTALLATION

NOTE: Coat all bushings with a thin rubber lubricate oil prior to installation.

NOTE: A rubber mallet can be used to assist in the installation of the bushings once lubricated.

1. Coat the rear bushings with a thin rubber lubricate oil then install the rear bushings using a rubber mallet to seat

the bushings in the gear.

2. Coat the front bushings with a thin rubber lubricate oil then install the front bushings using a rubber mallet to seat

the bushings in the gear.

3. Install the steering gear (Refer to 19 - STEERING/GEAR - INSTALLATION).

4. Adjust the toe position (if necessary) (Refer to 2 - SUSPENSION/WHEEL ALIGNMENT - STANDARD

PROCEDURE).

19 - 34

GEAR - INDEPENDENT FRONT SUSPENSION

DR/DH

GEAR - LINK/COIL

TABLE OF CONTENTS

page

page

GEAR - LINK/COIL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 35

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 35

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 38

SPECIFICATIONS

POWER STEERING GEAR

. . . . . . . . . . . . . . 39

TORQUE CHART

. . . . . . . . . . . . . . . . . . . . . . 39

SPECIAL TOOLS

POWER STEERING GEAR

. . . . . . . . . . . . . . 40

PITMAN SHAFT SEAL

REMOVAL

REMOVAL - GAS ENGINE

. . . . . . . . . . . . . . . 42

REMOVAL - DIESEL

. . . . . . . . . . . . . . . . . . . 42

INSTALLATION

INSTALLATION - GAS ENGINE

. . . . . . . . . . . 43

INSTALLATION - DIESEL

. . . . . . . . . . . . . . . . 44

STEERING GEAR INPUT SHAFT SEAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 48

PITMAN SHAFT

REMOVAL

REMOVAL - GAS

. . . . . . . . . . . . . . . . . . . . . . 50

REMOVAL - DIESEL

. . . . . . . . . . . . . . . . . . . 50

INSTALLATION

INSTALLATION - GAS

. . . . . . . . . . . . . . . . . . 51

INSTALLATION - DIESEL

. . . . . . . . . . . . . . . . 52

GEAR - LINK/COIL

DESCRIPTION

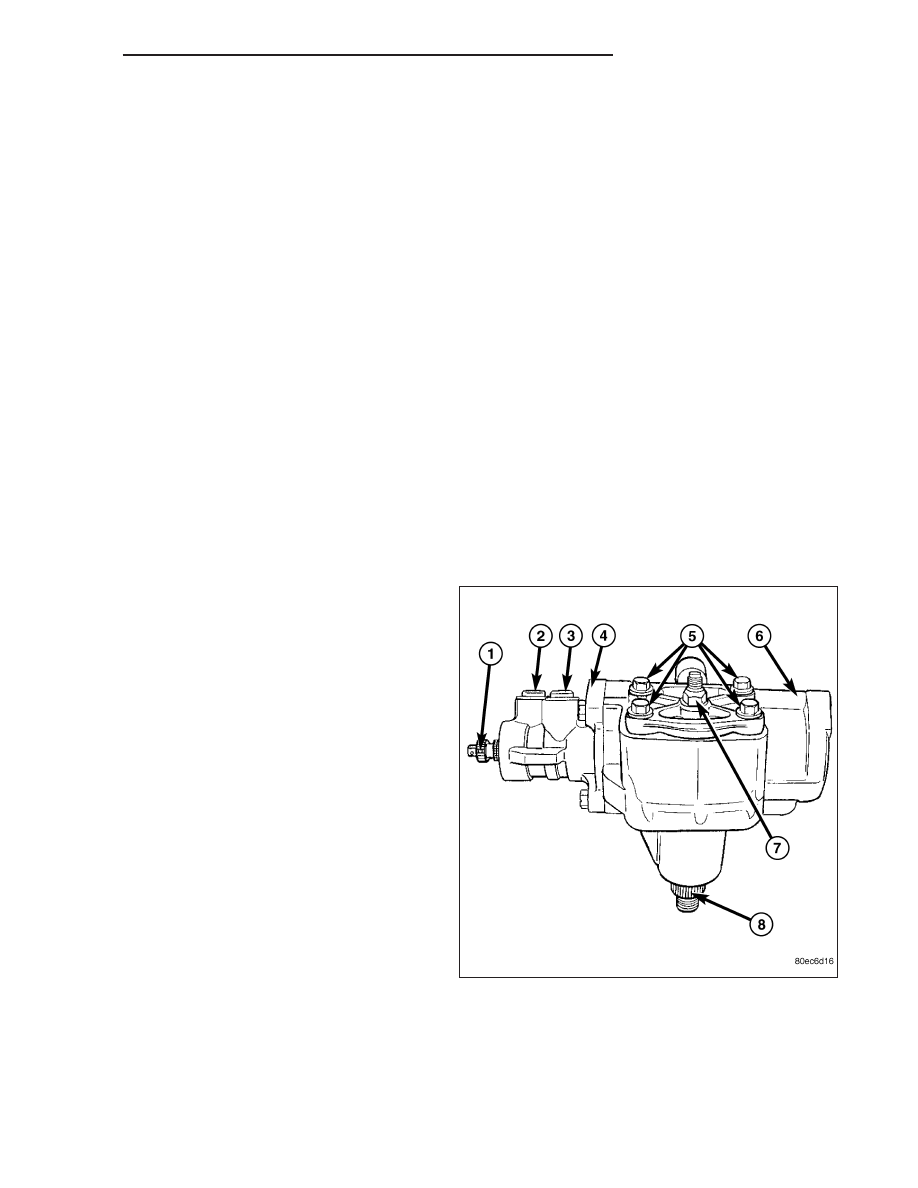

The power steering gear is a recirculating ball type
gear (6). The gear ratio’s used are 12.5:1.

OPERATION

The gear acts as a rolling thread between the worm shaft and rack piston. The worm shaft is supported by a thrust
bearing at the lower end and a bearing assembly at the upper end. When the worm shaft is turned from input from
the steering column the rack piston moves. The rack piston teeth mesh with the pitman shaft. Turning the worm
shaft, turns the pitman shaft, which turns the steering linkage.

DR/DH

GEAR - LINK/COIL

19 - 35

REMOVAL

1. Place the front wheels in a straight-ahead position.

NOTE: The steering column on vehicles with an automatic transmission may not be equipped with an inter-
nal locking shaft that allows the ignition key cylinder to be locked with the key. Alternative methods of lock-
ing the steering wheel for service will have to be used.

2. Lock the steering wheel.

3. Siphon out as much power steering fluid as possible.

4. Disconnect and cap the fluid hoses from steering gear (Refer to 19 - STEERING/PUMP/HOSES - REMOVAL).

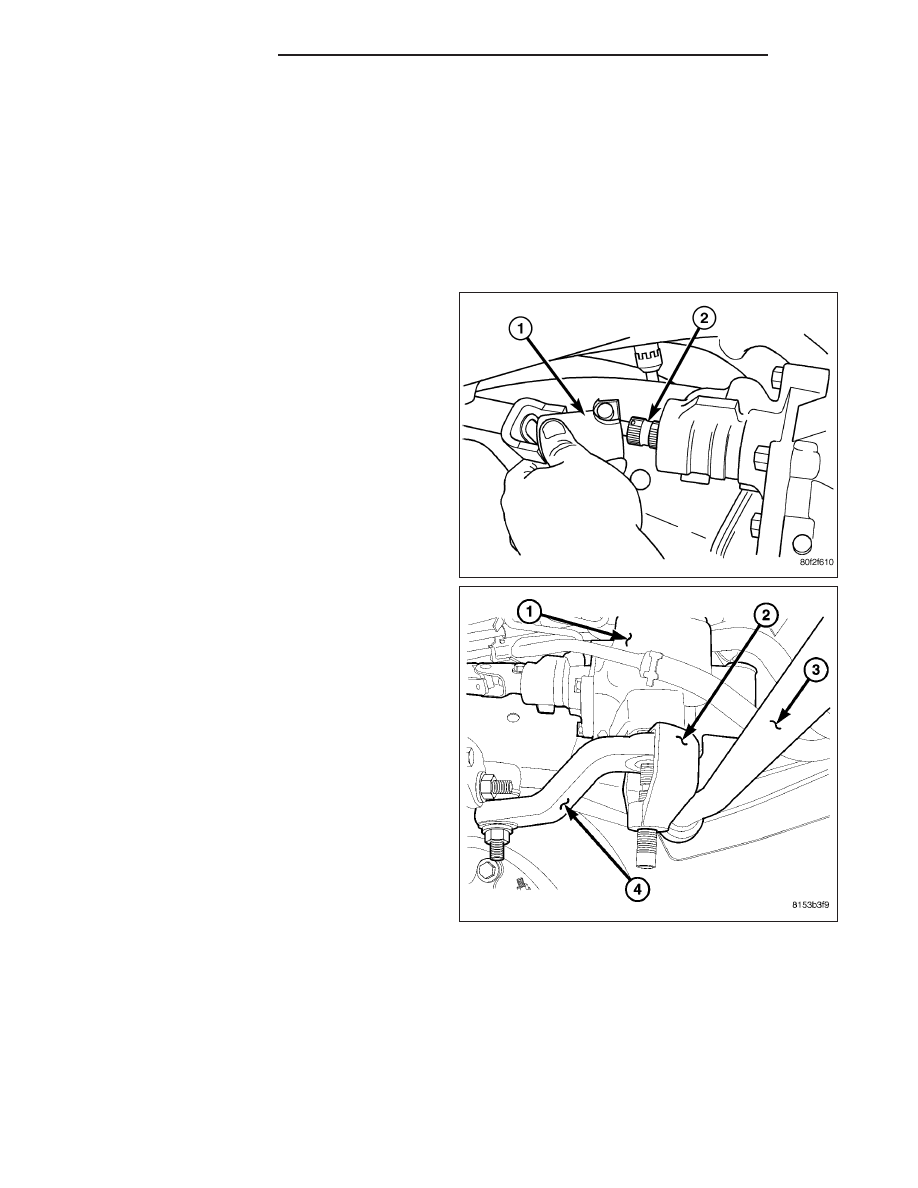

5. Remove coupler pinch bolt (1) at the steering gear

and slide shaft off gear (2).

6. Mark the pitman shaft and pitman arm (4) for

installation reference. Remove the pitman arm from
the shaft with Puller 9615 (2) (Refer to 19 -
STEERING/LINKAGE/PITMAN ARM - REMOVAL).

19 - 36

GEAR - LINK/COIL

DR/DH

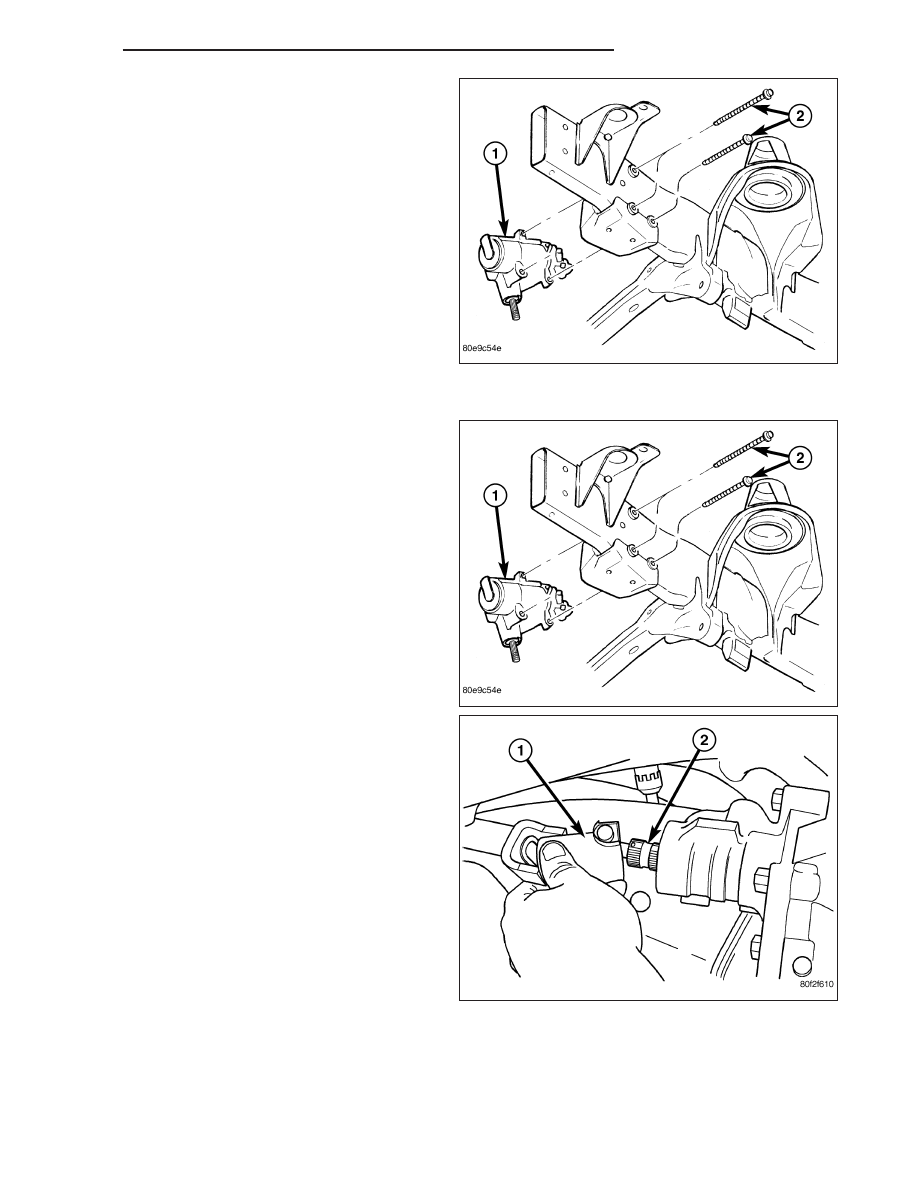

7. Remove steering gear (1) three mounting bolts (2).

Remove the steering gear (1) from the vehicle.

INSTALLATION

1. Position the steering gear (1) the frame rail and

install the three mounting bolts (2). Tighten the
mounting bolts to 196 N·m (145 ft. lbs.).

2. Align steering coupler (1) on gear shaft (2). Install

pinch bolt and tighten to 49 N·m (36 ft. lbs.) torque.
