8.3L ENGINE

1. Raise and support the vehicle.

2. Saturate the clamp nuts with heat valve lubricant.

Allow 5 minutes for penetration.

3. Remove exhaust pipes (Refer to 11 - EXHAUST

SYSTEM/EXHAUST PIPE - REMOVAL).

4. Saturate the clamp nuts with heat valve lubricant.

Allow 5 minutes for penetration.

5. Disconnect the muffler hangers.

6. Remove muffler-to-catalytic converter clamp nuts.

7. Remove the muffler.

5.9L DIESEL ENGINE

1. Disconnect the battery negative cables.

2. Raise and support the vehicle.

3. Remove the muffler to tail pipe and extension pipe

clamps.

4. Disconnect the muffler from the hanger isolators.

5. Disconnect the muffler from the tailpipe.

6. Disconnect the muffler from the extension pipe and

remove from the vehicle.

11 - 18

EXHAUST SYSTEM

DR/DH

INSTALLATION

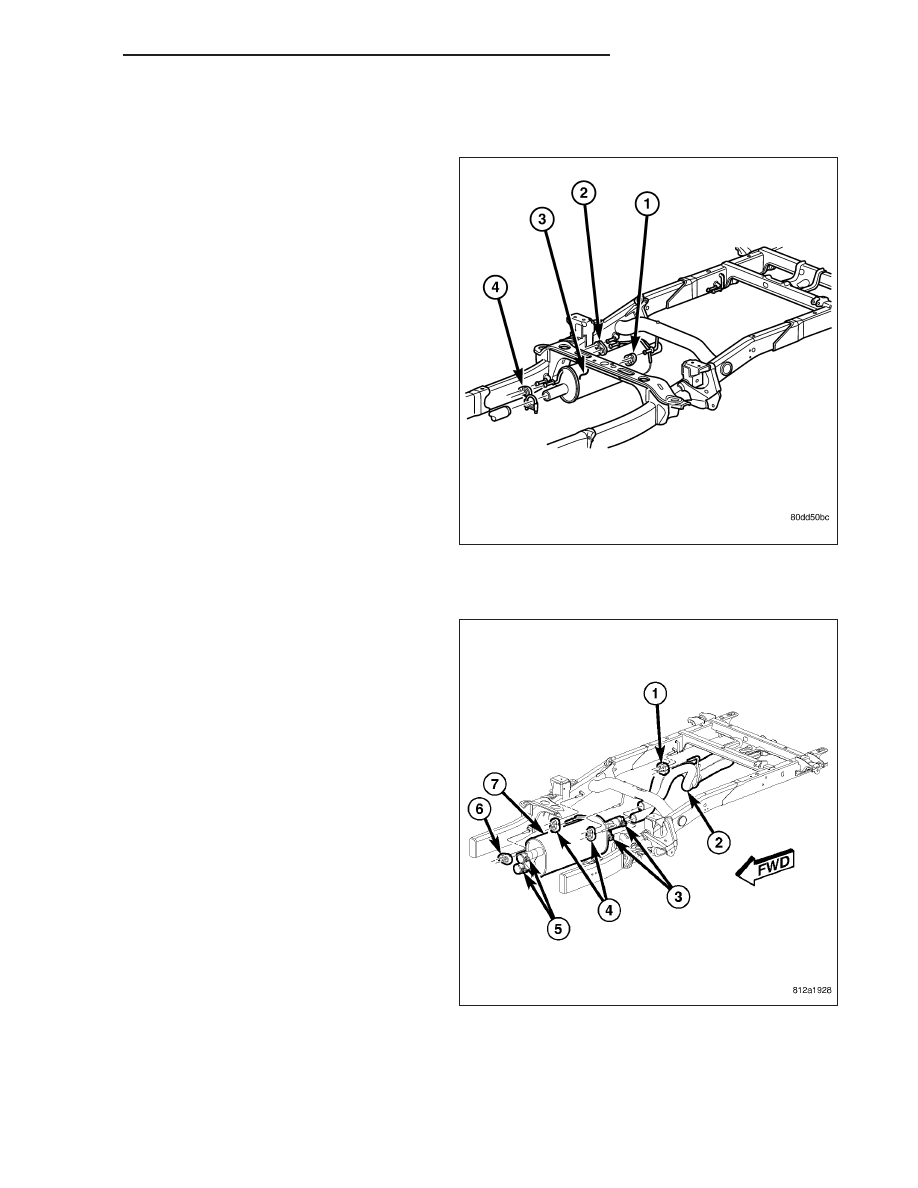

3.7L/4.7L/5.7L ENGINE

1. Assemble muffler and clamps loosely to permit

proper alignment of all parts.

2. Connect the muffler hangers.

3. Tighten the clamp nuts to 54.2 N·m (40 ft. lbs.)

torque.

4. Check the exhaust system for contact with the

body panels. A minimum of 25.4 mm (1.0 in.) is
required between the exhaust system components
and body/frame parts. Make the necessary adjust-
ments, if needed.

5. Lower the vehicle.

6. Start the engine and inspect for exhaust leaks.

Repair exhaust leaks as necessary.

8.3L ENGINE

1. Make sure catalytic converters are free of burrs.

2. Assemble muffler and clamps loosely to permit

proper alignment of all parts.

3. Make sure alignment tangs on catalytic converters

seat into alignment slots on mufflers.

4. Connect the muffler hangers.

5. Install exhaust pipes (Refer to 11 - EXHAUST SYS-

TEM/EXHAUST PIPE - INSTALLATION).

6. Check the exhaust system for contact with the

body panels. A minimum of 25.4 mm (1.0 in.) is
required between the exhaust system components
and body/frame parts. Make the necessary adjust-
ments, if needed..

7. Tighten the clamp nuts to 54.2 N·m (40 ft. lbs.)

torque.

8. Lower the vehicle.

9. Start the engine and inspect for exhaust leaks.

Repair exhaust leaks as necessary.

DR/DH

EXHAUST SYSTEM

11 - 19

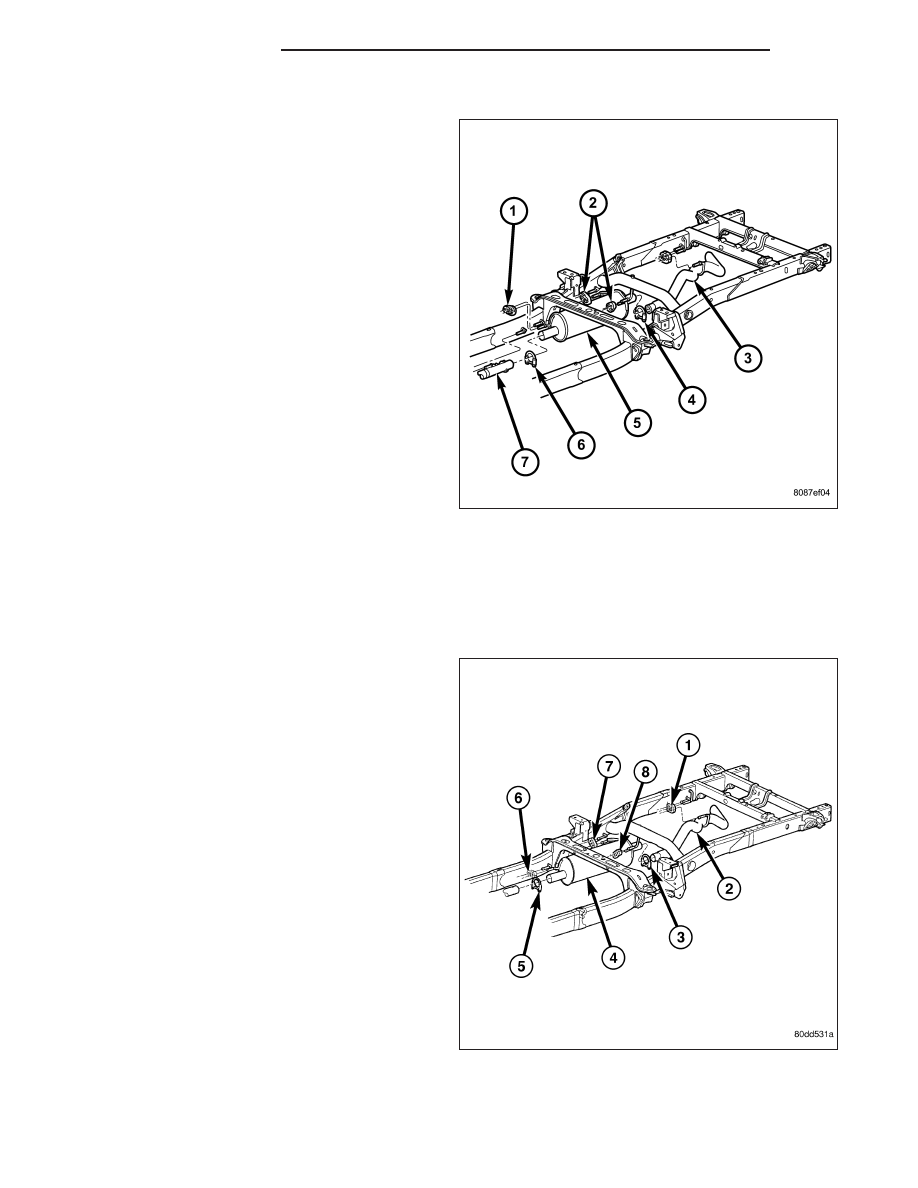

5.9L DIESEL ENGINE

1. Install the muffler hanger rods into the isolators.

2. Install the muffler into the extension pipe.

3. Install the muffler into the tail pipe.

4. Install the exhaust clamps, align the exhaust sys-

tem, and tighten the exhaust clamps to 54.2 N·m
(40 ft. lbs.) torque.

5. Check the exhaust system for contact with the

body panels. A minimum of 25.4 mm (1.0 in.) is
required between the exhaust system components
and body/frame parts. Make the necessary adjust-
ments, if needed.

6. Lower the vehicle.

7. Connect the battery negative cables.

8. Start the engine and inspect for exhaust leaks.

Repair exhaust leaks as necessary.

TAILPIPE

REMOVAL

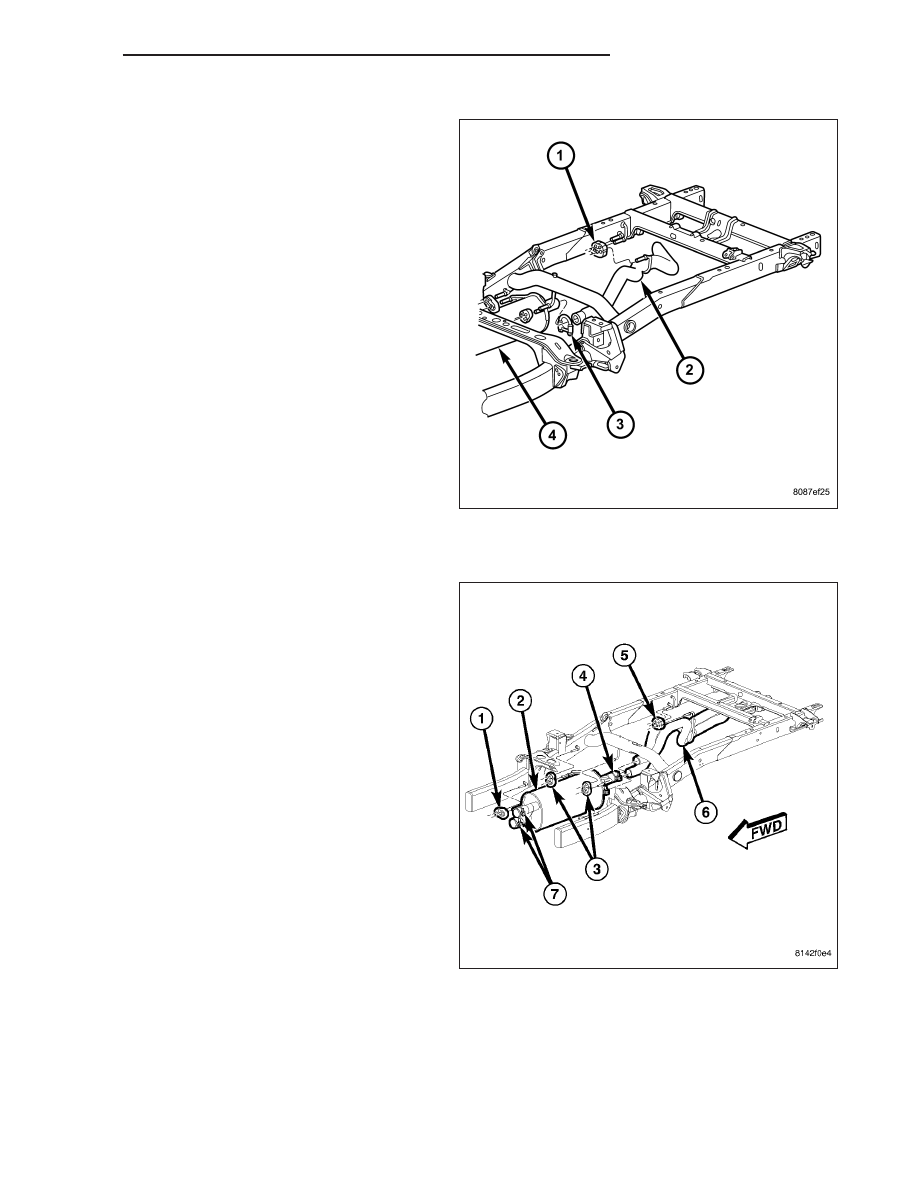

3.7L/4.7L/5.7L ENGINE

1. Raise and support the vehicle.

2. Saturate the clamp nuts with heat valve lubricant.

Allow 5 minutes for penetration.

3. Disconnect the exhaust tailpipe support hanger.

4. Remove clamps and nuts.

5. Remove the exhaust tailpipe.

11 - 20

EXHAUST SYSTEM

DR/DH

5.9L DIESEL

1. Disconnect the battery negative cables.

2. Raise and support the vehicle.

3. Saturate the clamp nuts with heat valve lubricant.

Allow 5 minutes for penetration.

4. Disconnect the exhaust tailpipe support hanger iso-

lators.

5. Remove the muffler-to-tailpipe clamps.

6. Remove the tailpipe from the vehicle.

8.3L ENGINE

1. Raise and support the vehicle.

2. Saturate the clamp nuts with heat valve lubricant.

Allow 5 minutes for penetration.

3. Disconnect the exhaust tailpipe support insulators

(3 and 5).

4. Remove clamps (4) and nuts.

5. Remove the exhaust tailpipes (6).

INSPECTION

Discard rusted clamps, broken or worn supports and attaching parts. Replace a component with original equipment
parts, or equivalent. This will assure proper alignment with other parts in the system and provide acceptable exhaust
noise levels.
