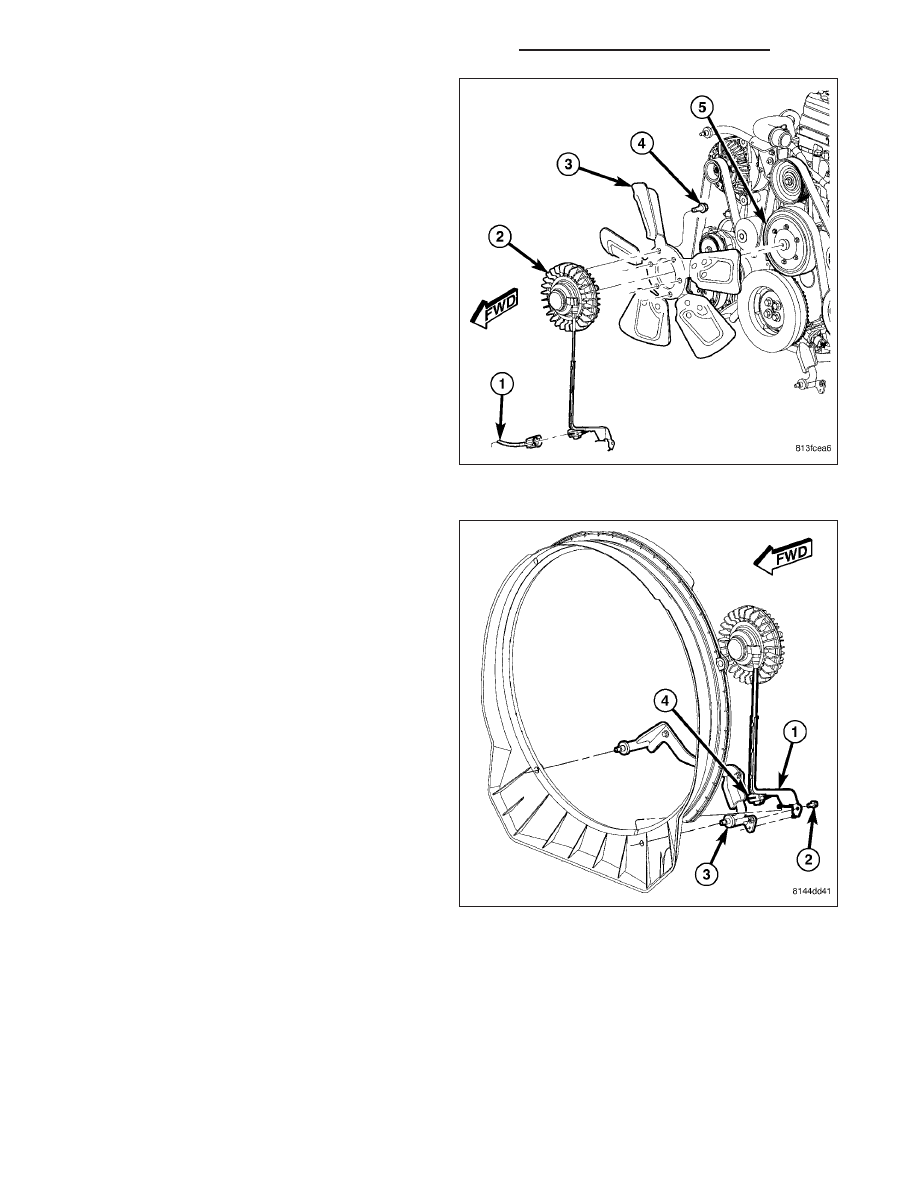

49. Install the cooling fan (3) and fan drive (2). (Refer

to 7 - COOLING/ENGINE/RADIATOR FAN -
INSTALLATION).

50. Install the fan shroud mounting bracket (3) and

shroud. (Refer to 7 - COOLING/ENGINE/RADIA-
TOR FAN - INSTALLATION).

51. Install the windshield washer bottle.

52. Install the upper radiator hose and clamps.

53. Raise vehicle.

54. Change oil filter and install new engine oil.

55. Fill the cooling system with coolant. (Refer to 7 -

COOLING - STANDARD PROCEDURE).

56. Connect grid heater harness at grid heater relays.

57. Connect electrical connections to rear of alterna-

tor.

58. Start the engine and inspect for engine oil, cool-

ant, and fuel leaks.

INSTALLATION - CRANKCASE BREATHER - EARLY BUILD

1. Install a new o-ring onto the breather element.

2. Lubricate o-ring and install into cylinder head cover. Torque capscrews to 10 N·m (89 in. lbs.).

3. Connect breather tube and lube oil drain tube.

4. Install breather cover. Torque to 24 N·m (18 ft. lbs.)

5. Install oil fill cap.

9 - 2550

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

SPECIFICATIONS

SPECIFICATIONS - 5.9L DIESEL

GENERAL DESCRIPTION

DESCRIPTION

SPECIFICATION

Engine Type

In-Line 6 Cyl. Turbo Diesel

Displacement

5.9 Liters

359 ( Cubic Inches)

Bore

102.0 mm (4.02 in.)

Stroke

120.0 mm (4.72 in.)

Compression Ratio

17.2:1

325 H.P

Cylinder Pressure (Minimum)

350 psi.

Horsepower High Output 48 RE A/T and NV 5600 or G

56 M/T

325 HP @ 2900 RPM

Torque Rating High Output ( 48RE A/T and NV 5600 or

G 56 M/T)

600 LB-FT @ 1400 RPM

Lubrication System

Pressure Feed-Full Flow With Bypass Valve

Firing Order

1-5-3-6-2-4

Cylinder Block

Cast Iron

Crankshaft

Induction Hardened Forged Steel

Cylinder Head

Cast Iron With Valve Seat Inserts

Combustion Chambers

High Swirl Bowl

Camshaft

Chilled Ductile Iron

Pistons

Cast Aluminum

Connnecting Rods

Cross Rolled Micro Alloy

PISTONS

DESCRIPTION

SPECIFICATION

Metric

Standard

Skirt Diameter

101.775 - 101.793 mm

4.007 - 4.008 in.

Ring Groove Clearance

Intermediate (Min)

0.045 mm

.0018 in

(Max)

0.095 mm

0.0037 in.

Oil Control ( Min)

0.040 mm

.0016 in.

(Max)

0.085 mm

.0033 in.

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

9 - 2551

PISTON PINS

DESCRIPTION

SPECIFICATION

Metric

Standard

Pin Diameter ( Min)

39.990 mm

1.5744 in.

(Max)

40.003 mm

1.5749 in.

Bore Diameter (Min)

40.006 mm

1.5750 in.

(Max)

40.012

1.5753 in.

PISTON RINGS

DESCRIPTION

SPECIFICATION

Metric

Standard

Ring Gap

Top Ring

0.26 - 0.36mm

0.010 - 0.014 in.

Intermediate

0.85 - 1.15 mm

0.033 - 0.045in.

Oil Control

0.25 - 0.55 mm

0.010 - 0.21 in.

CONNECTING RODS

DESCRIPTION

SPECIFICATION

Metric

Standard

Pin Bore Diameter (Min. w/ bushing

installed)

40.019 mm

1.5764 in.

Pin Bore Diameter (Max. w/ bushing

installed)

40.042 mm

1.5765 in.

Side Clearance (Min)

0.100 mm

0.004 in.

Side Clearance (Max)

0.330 mm

0.013 in.

CYLINDER HEAD

DESCRIPTION

SPECIFICATION

Overall Flatness End To End (max)

0.305 mm (0.012 in.)

Overall Flatness Side To Side (Max)

0.076 mm (0.003 in.)

Intake Valve Seat Angle

30°

Exhaust Valve Seat Angle

45°

Valve Stem Diameter

(Min)

6.96 mm (0.2740 in.)

(Max)

7.01 mm (0.2760 in.)

Valve Rim Thickness (Min.)

0.79 mm (0.031 in.)

OIL PRESSURE

SPECIFICATION

SPECIFICATION

At Idle

69 kPa (10 psi)

@ 2500 rpm

207 kPa (30 psi)

Regulating Valve Opening Pressure

517 kPa (75 psi)

Oil Filter Bypass Pressure Setting

344.75 kPa (50 psi)

9 - 2552

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

TORQUE

TORQUE CHART 5.9L DIESEL ENGINE

DESCRIPTION

N·m

In. Lbs.

Ft. Lbs.

Connecting Rod—Bolts

Step 1

30

—

22

Step 2

60

—

44

Step 3

Rotate 60 degrees

Crankshaft Main Cap—Bolts

Step 1

50

37

Step 2

80

59

Step 3

Rotate 90°

Cylinder Head—Bolts

Step 1

70

—

52

Step 2

Back off 360 degrees

Step 3

105

—

77

Step 4 Verify

105

—

77

Step 5

Rotate All Bolts 1/4 Turn

Cylinder Head Cover Bolts

24

—

18

Breather Cover Bolts

24

—

18

HPC Nut

50

—

37

Flexplate to Engine

137

—

101

Flywheel to Engine ( NV 5600 )

137

—

101

Flywheel/Crankshaft Adapter

137

—

101

G 56 Dual Mass Flywheel

Fuel Delivery Lines—Banjo

24

—

18

Fuel Drain Line—Banjo

24

—

18

Fuel line—rail to cylinder head

30

—

22

Fuel line—pump to fuel rail

37

—

27

Injector fuel line brace

24

—

18

#6 Fuel Line Brace Nut at Lift Bracket Stud

24

—

18

Fuel rail holddown bolt

24

—

18

Oil Pan—Bolts

28

—

21

Oil Pan—Drain Plug

50

—

37

Oil Pressure Regulator—Plug

80

—

59

Oil Pressure Switch

18

—

13

Oil Pump—Bolts

Step1

8

—

6

Step2

24

—

18

Oil Suction Tube (Flange)—Bolts

24

—

18

Oil Suction Tube (Brace)—Bolt

43

—

32

Rocker Arm/Pedestal—Bolts

36

—

27
