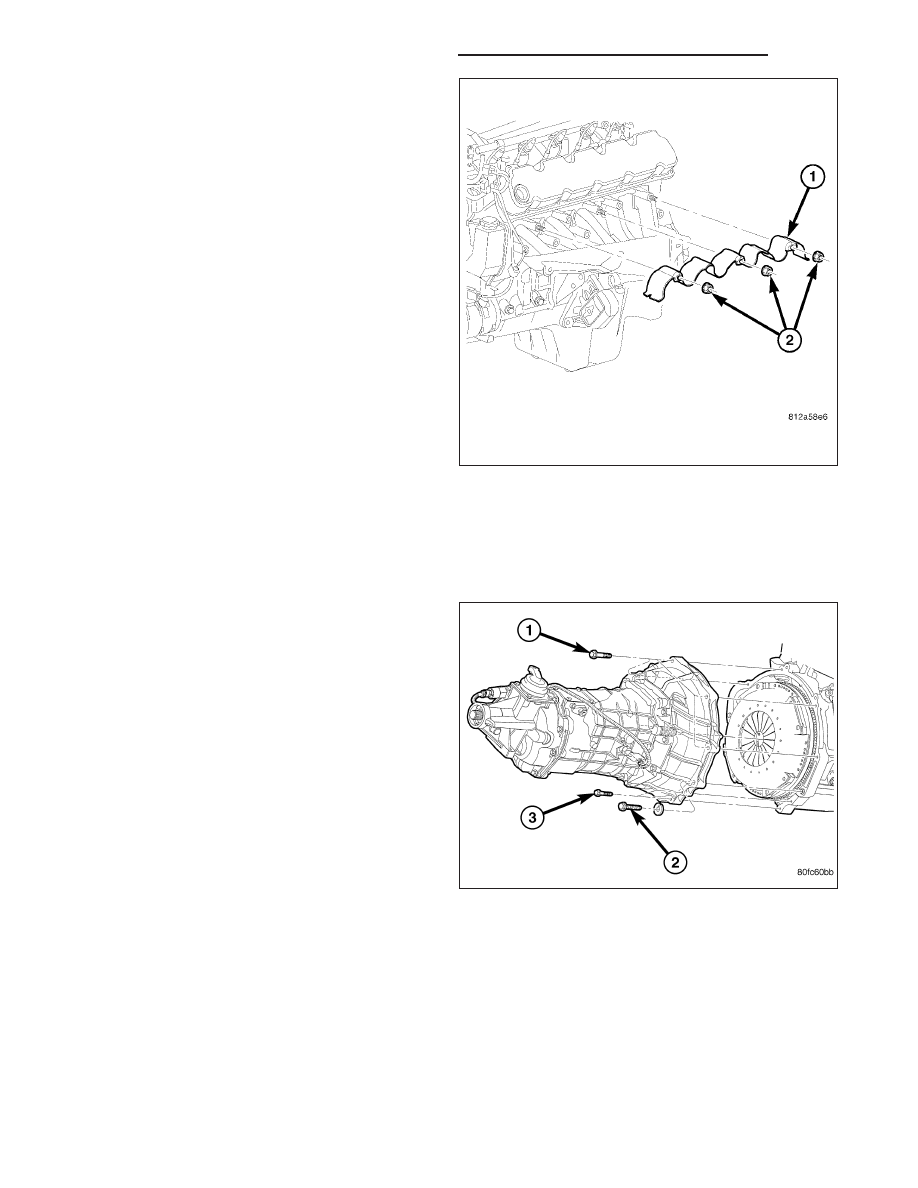

4. Install the exhaust manifold heat shield nuts (2)

and tighten to 6 N·m (50 in. lbs.).

5. Connect the ground strap to the thermostat hous-

ing and route the electrical and purge harness
underneath the throttle body and attach the con-
nectors.

6. Connect the fuel vapor purge lines.

7. Properly route and connect the spark plug wires.

8. Connect the engine electrical harnesses.

9. Connect the brake booster vacuum hose, fuel line,

cruise control and accelerator cables.

10. Install the A/C lines at the A/C compressor (Refer

to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING/A/C COMPRESSOR - REMOVAL).

11. Connect A/C clutch electrical connector (Refer to

24 - HEATING & AIR CONDITIONING/PLUMB-
ING/A/C COMPRESSOR - REMOVAL).

12. Install the power steering pump.

13. Install the generator.

14. Install the accessory drive belt.

15. Connect the heater hoses to the engine.

16. Install the radiator and cooling fan assembly.

17. Install the A/C condenser.

18. Connect the A/C lines to the condenser.

19. Connect the cooling fan electrical connector.

20. Connect the windshield washer hose at the splice.

21. Install the coolant recovery container.

22. Install the upper radiator hose.

23. Install the throttle body air inlet duct and the air

cleaner element cover.

24. Raise and support the vehicle.

25. Install transmission.

26. Install transmission bolts and tighten bolts to:

•

7/16 Transmission bolts and washers (2) - 68
N·m (50 ft. lbs.)

•

Transmission to top of engine - 41 N·m (30 ft.
lbs.)

•

Transmission to oil pan (3) - 30 N·m (22 ft. lbs.)

27. Install drive shaft.

9 - 2438

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

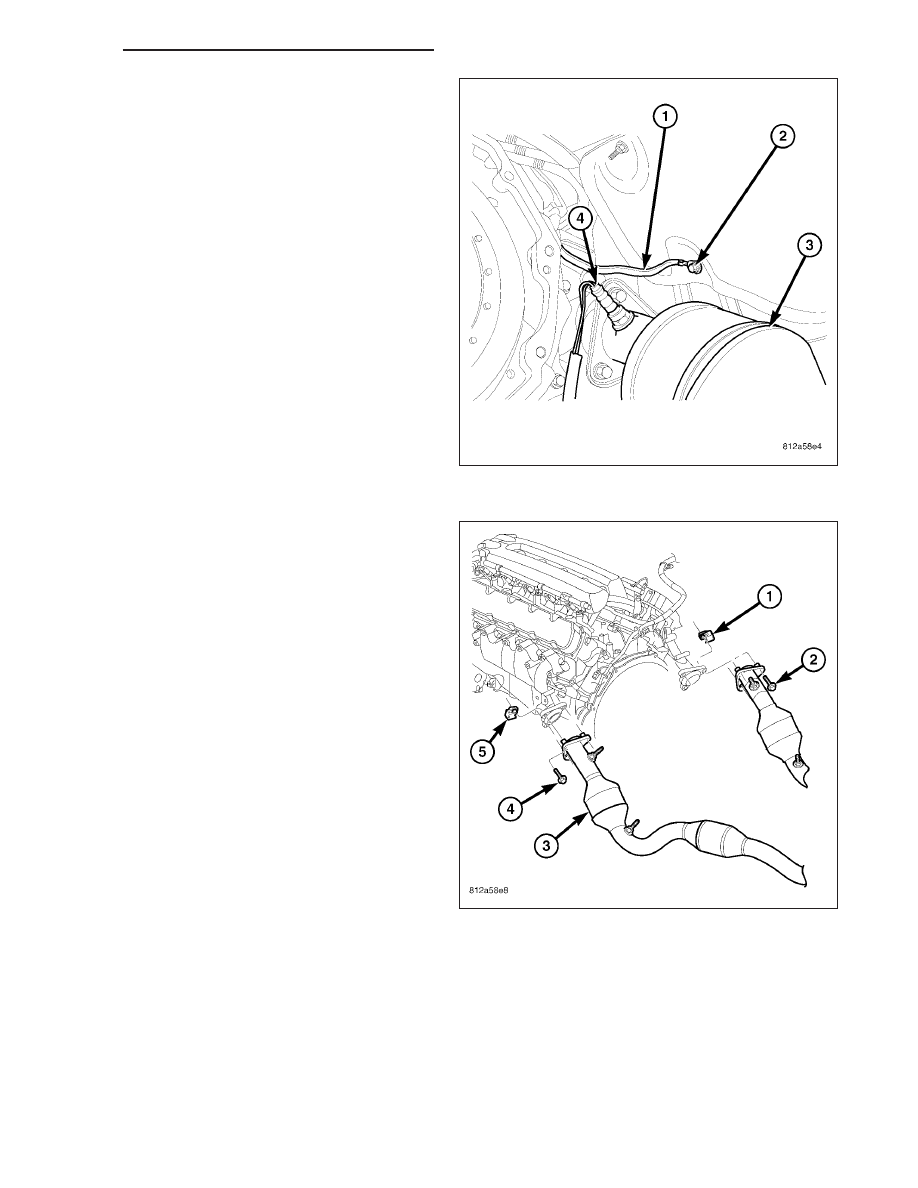

28. Install the ground strap (1) to the floor pan above

the right exhaust manifold flange.

29. Connect the front exhaust pipes to the exhaust

manifolds and tighten the fasteners (1 and 2) to
34 N·m (25 ft. lbs.).

DR/DH

ENGINE - 8.3L - SERVICE INFORMATION

9 - 2439

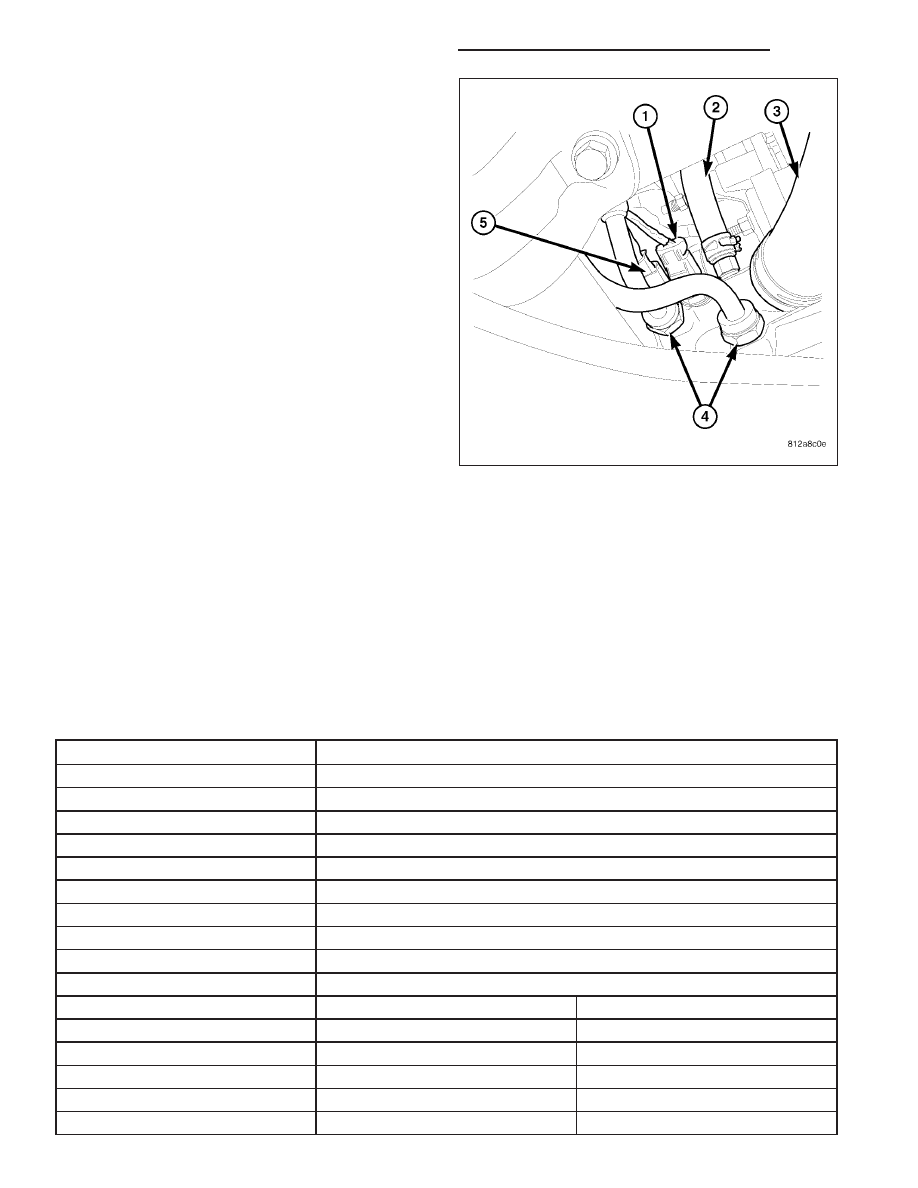

30. Connect oil cooler lines (4) and connect the oil pres-

sure sensor (1) and oil temperature sensor (5).

31. Install the power steering line support bracket at

the radiator.

32. Install lower radiator hose.

33. Connect the cooling fan hydraulic lines (Refer to 7

- COOLING/ENGINE/RADIATOR FAN - INSTAL-
LATION).

34. Connect the A/C line to the fan shroud.

35. Install under body shield.

36. Lower vehicle.

37. Fill engine crankcase with the proper oil to the

correct level (Refer to LUBRICATION & MAINTE-
NANCE/FLUID TYPES - SPECIFICATIONS).

38. Evacuate and recharge the air conditioning (Refer

to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING - STANDARD PROCEDURE).

39. Fill the cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

40. Fill power steering to proper level and purge the

system (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

41. Connect the negative battery cable.

42. Start the engine and run until operating temperature is obtained.

43. Turn engine off and inspect for leaks.

44. Recheck all fluid levels, fill as required.

SPECIFICATIONS

ENGINE

GENERAL SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Type

90° V-10

Number of Cylinders

10

Firing Order

1-10-9-4-3-6-5-8-7-2

Compression Ratio

9.6:1

Brake Horsepower

501@5600 RPM

Torque

525 ft. lbs. @4100 RPM

Crankshaft

Forged Steel

Cylinder Block

Aluminum Alloy with Interference Fit Cast Iron Liners

Connecting Rods

Cracked Cap Powdered Metal

Pistons

Cast Aluminum Alloy

Metric

Standard

Displacement

8.3L

505 cu. in.

Bore

102.4 mm

4.03 in.

Stroke

100.6 mm

3.96 in.

Compression Pressure

1069-1172 kPa

155-170 psi

Engine Weight (Approx.)

284 Kilograms

625 Lbs.

9 - 2440

ENGINE - 8.3L - SERVICE INFORMATION

DR/DH

CYLINDER BLOCK

DESCRIPTION

SPECIFICATION

Metric

Standard

Cylinder Bore Diameter

102.356-102.368 mm

4.02975-4.03025 in.

Out of Round (Max.)

0.051 mm

0.002 in.

Taper (Max.)

0.038 mm

0.0015 in.

Tappet Bore Diameter

22.974-22.992 mm

0.9045-0.9052 in.

Block Length

693.7 mm

27.310 in.

Block Height

240.8 mm

9.48 in.

CRANKSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Connecting Rod Journal Diameter

53.990-54.008 mm

2.1256-2.1263 in.

Out-of-Round (Max.)

0.013 mm

0.0005 in.

Taper (Max.)

0.013 mm

0.0005 in

End Play

0.051-0.178 mm

0.002-0.007 in.

Desired

0.13 mm

0.005 in.

Wear Limit

0.254 mm

0.010 in.

Main Bearing Clearance 1-6

0.025-0.051 mm

0.001-0.002 in.

Wear Limit

0.076 mm

0.003 in.

MAIN BEARING JOURNALS

DESCRIPTION

SPECIFICATION

Metric

Standard

Diameter-High

76.233-76.246 mm

3.0013-3.0018 in.

Diameter-Low

76.220-76.223 mm

3.0008-3.0013 in.

Out of Round (Max.)

0.013 mm

0.0005 in

CONNECTING RODS

DESCRIPTION

SPECIFICATION

Metric

Standard

Bearing Clearance

0.005-0.074 mm.

0.0002-0.0029 in.

Desired

0.0381 mm

0.0015 in.

Wear Limit

0.0889 mm

0.0035 in.

Piston Pin Boar Diameter

23.940-23.978 mm

0.9425-0.9440 in.

Side Clearance (Two Rods)

0.25-0.46 mm

0.010-0.018 in.

Wear Limit

0.51 mm

0.020 in.

Total Weight (Less Bearing)

598.4 grams

21.11 oz.
