3. Remove Timing Chain Cover (1).

4. Re-install the vibration damper bolt finger tight.

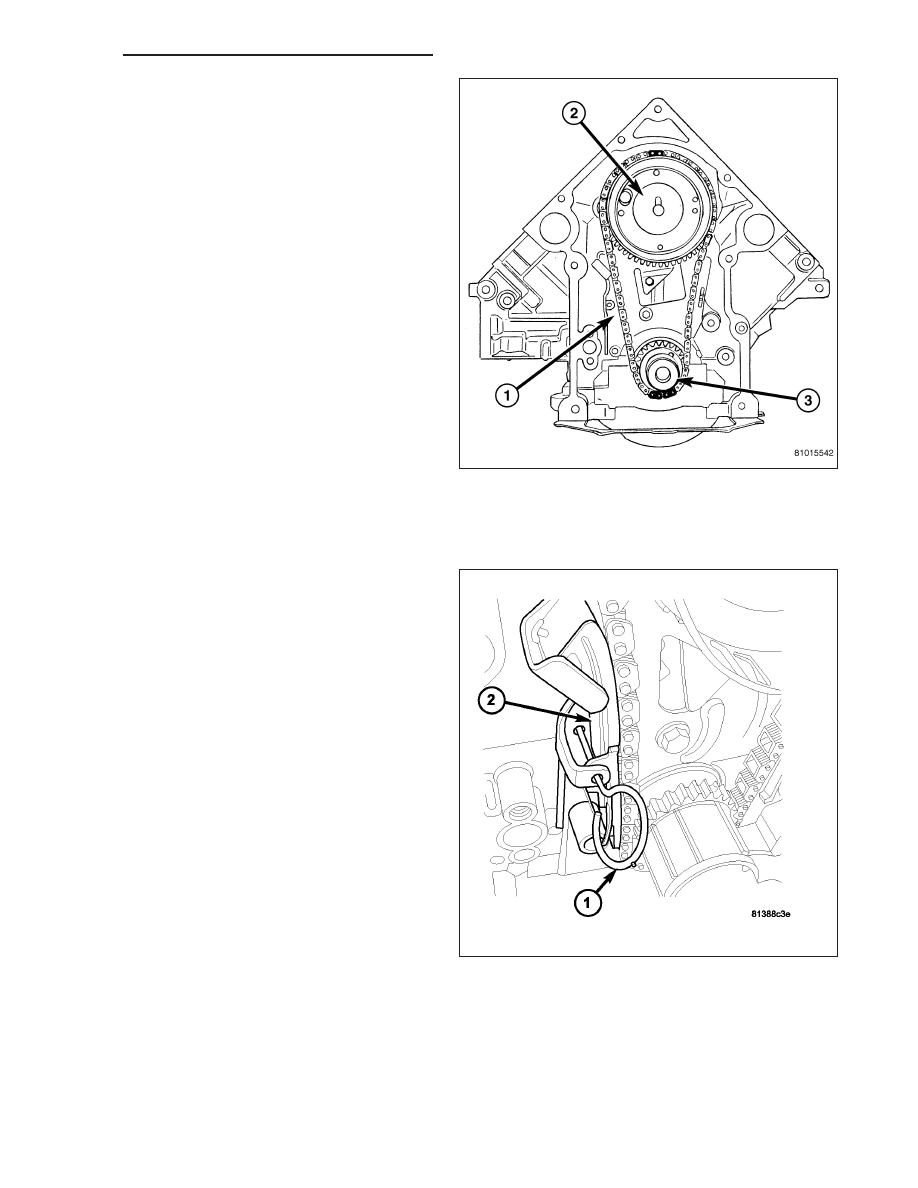

Using a suitable socket and breaker bar, rotate the
crankshaft to align timing chain sprockets and key-
ways as shown.

CAUTION: The camshaft pin and the slot in the
cam sprocket must be clocked at 12:00 (2). The
crankshaft keyway must be clocked at 2:00 (3).
The crankshaft sprocket must be installed so that
the dots and or paint marking is at 6:00.

9 - 2414

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

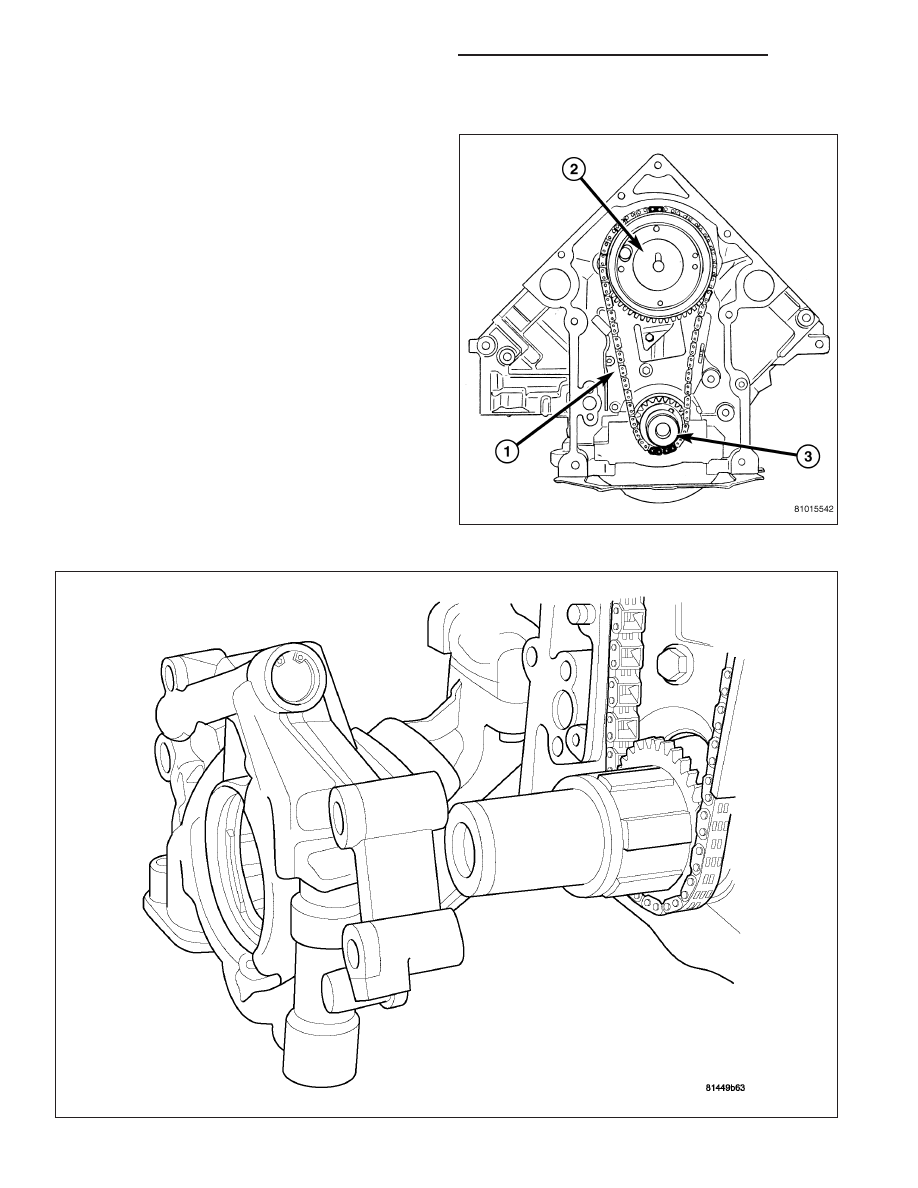

5. Remove oil pump.

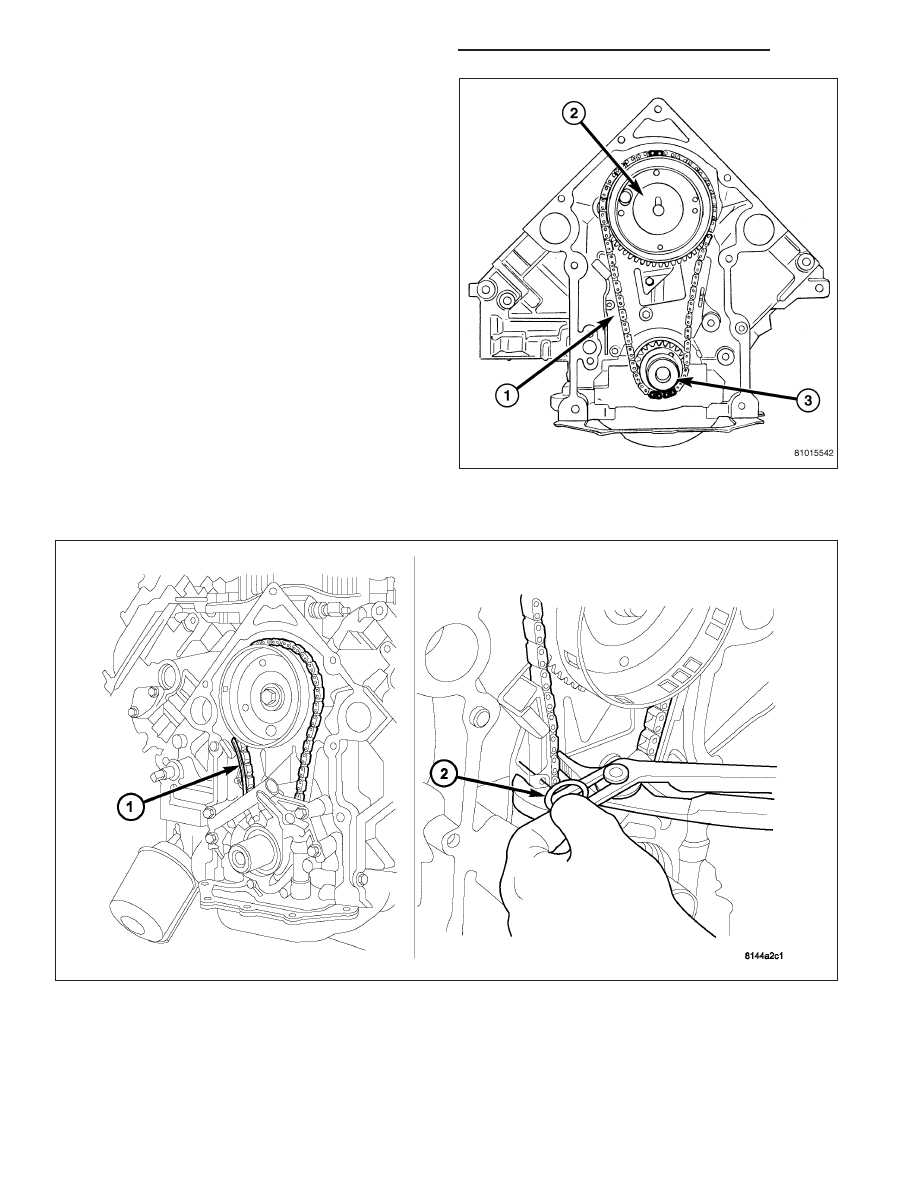

6. Retract tensioner shoe (1) until hole in shoe lines up with hole in bracket..

7. Slide a suitable pin (2) into the holes.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2415

8. Remove camshaft sprocket attaching bolt and

remove timing chain with crankshaft and camshaft
sprockets (2).

9. If tensioner assembly is to be replaced, remove the

tensioner to block bolts and remove tensioner
assembly.

INSTALLATION

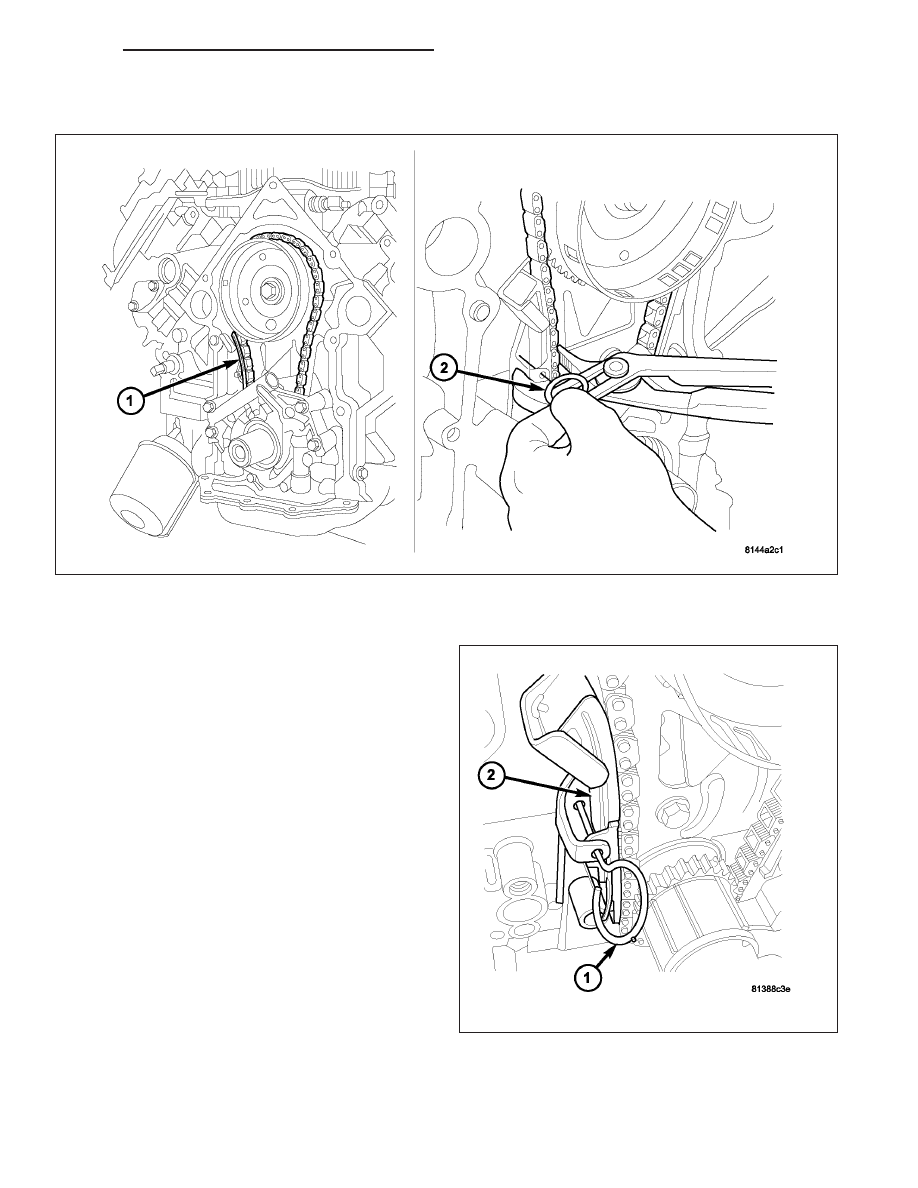

1. If tensioner (1) assembly is being replaced, install tensioner and mounting bolts. Torque bolts to 28 N·m (250 in.

lbs.).

2. Retract tensioner (2) if required.

9 - 2416

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

CAUTION: The timing chain must be installed with
the single plated link aligned with the dot and or
paint marking on the camshaft sprocket. The
crankshaft sprocket is aligned with the dot and or
paint marking on the sprocket between two plated
timing chain links.

CAUTION: The camshaft pin and the slot in the
cam sprocket must be clocked at 12:00. The
crankshaft keyway must be clocked at 2:00. The
crankshaft sprocket must be installed so that the
dots and or paint marking is at 6:00.

3. Place

both

camshaft

sprocket

and

crankshaft

sprocket on the bench with timing marks on exact
imaginary center line through both camshaft and
crankshaft bores.

4. Place timing chain around both sprockets.

5. Lift sprockets and chain (keep sprockets tight

against the chain in position as shown).

6. Slide both sprockets (2,3) evenly over their respec-

tive shafts and check alignment of timing marks.

7. Install the camshaft bolt. Tighten the bolt to 122 N·m (90 ft. lbs.) torque.

8. Remove tensioner pin. (1) Again, verify alignment

of timing marks.
