PAN - ENGINE OIL

REMOVAL

1. Disconnect the negative battery cable.

2. Install engine support fixture special tool # 8534. Do not raise engine at this time.

3. For 2WD vehicles, Remove both engine mount to frame through bolts.

4. For 4WD vehicles, Loosen both left and right side engine mount bracket to mount bolts, and remove the lower

bolt on each side. The upper hole in the engine bracket is slotted.

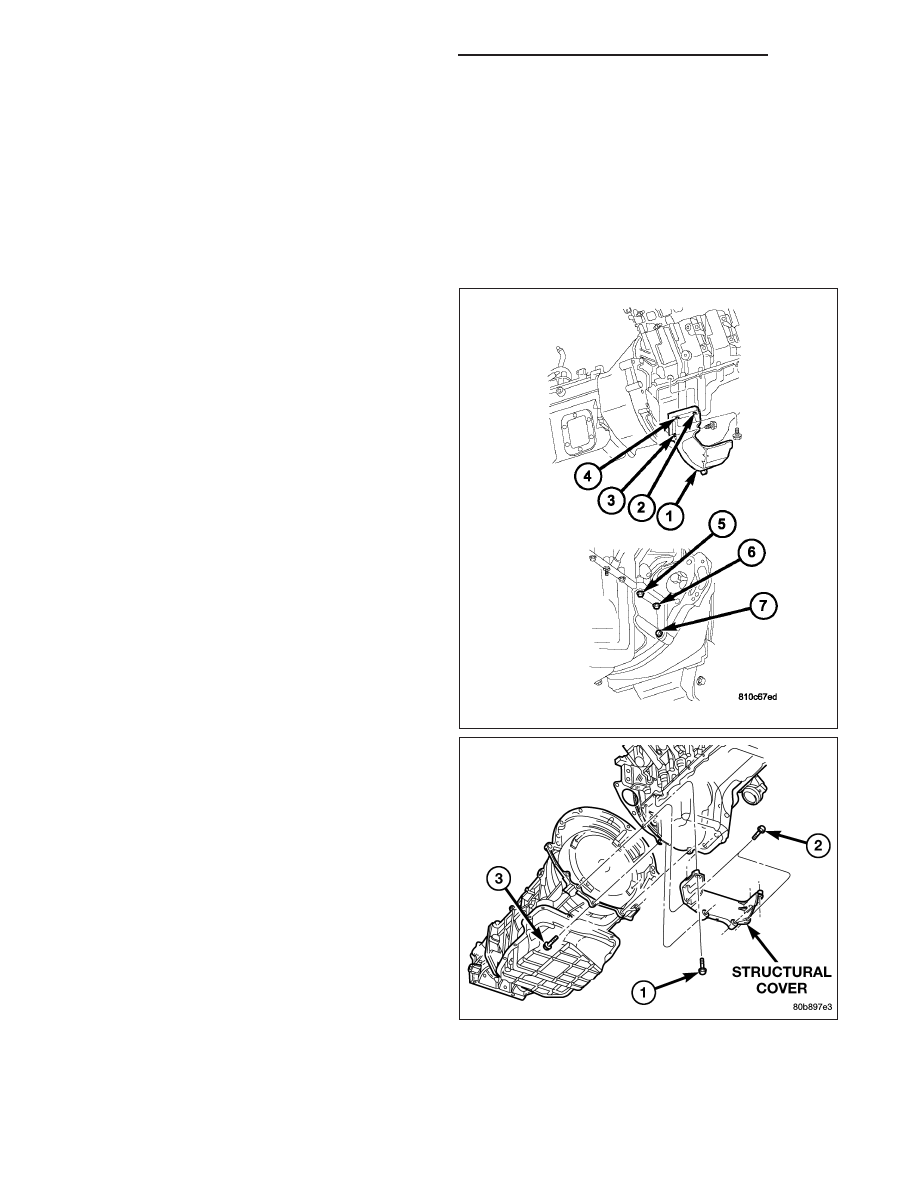

5. Remove the structural dust cover (1). (Refer to 9 -

ENGINE/ENGINE BLOCK/STRUCTURAL COVER -
REMOVAL)

6. Drain engine oil.

7. Remove the front crossmember (Refer to 13 -

FRAME & BUMPERS/FRAME/FRONT CROSS-
MEMBER - REMOVAL).

CAUTION: Only raise the engine enough to pro-
vide clearance for oil pan removal. Check for
proper clearance at fan shroud to fan and cowl to
intake manifold.

8. Raise engine using special tool # 8534 to provide

clearance to remove oil pan.

9. Remove the nuts from the transmission mount to

crossmember.

10. Using suitable transmission jack, raise the trans-

mission

approximately

3

inches

off

of

the

crossmember.

9 - 2398

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

NOTE: Do not pry on oil pan or oil pan gasket.
Gasket is integral to engine windage tray and does
not come out with oil pan.

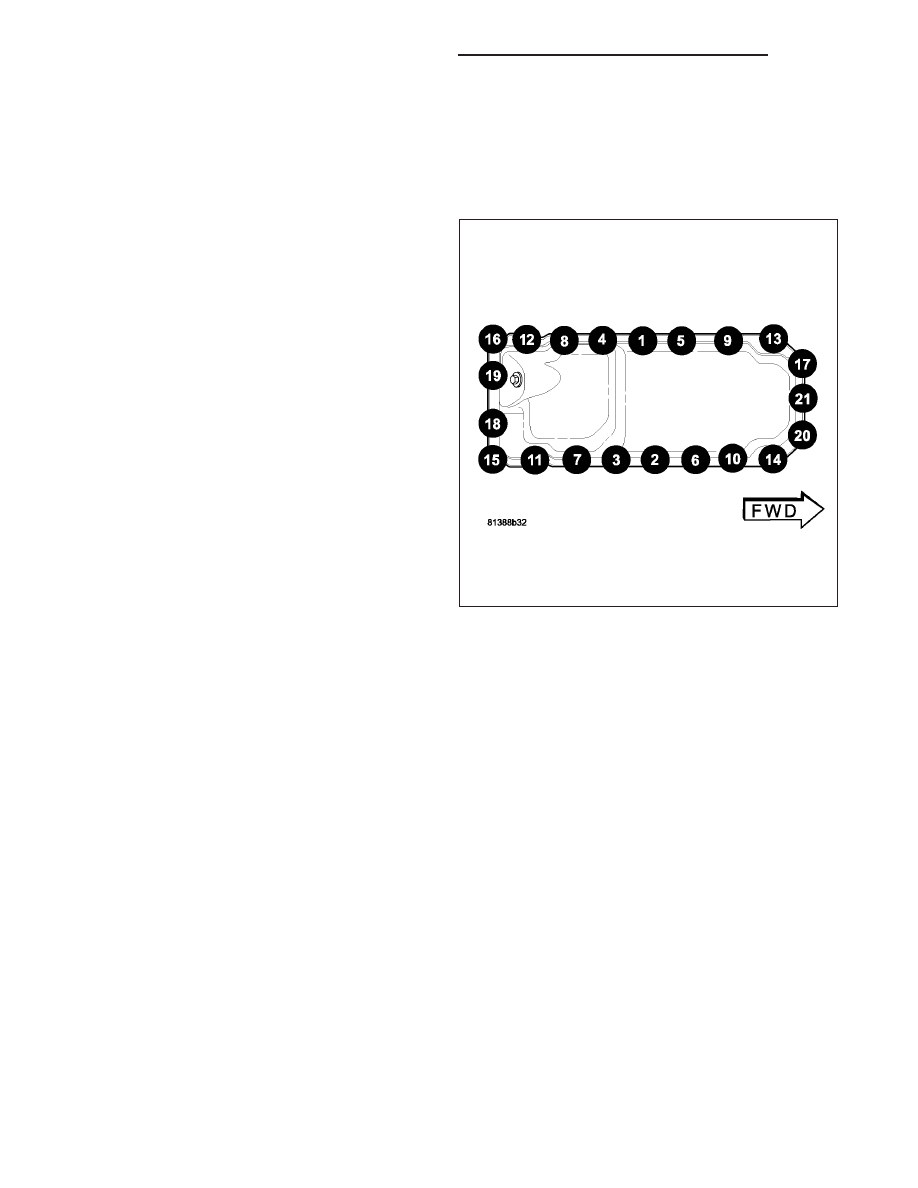

11. Remove the oil pan mounting bolts using the

sequence above, and remove oil pan.

NOTE: The double ended oil pan studs must be
installed in the same location that they were
removed from.

12. Unbolt oil pump pickup tube and remove tube.

NOTE: When the oil pan is removed, a new oil pan
gasket/windage tray assembly must be installed.
The old gasket cannot be reused.

13. Discard the integral windage tray and gasket and

replace.

INSTALLATION

1. Clean the oil pan gasket mating surface of the block and oil pan.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2399

NOTE: Mopar

T

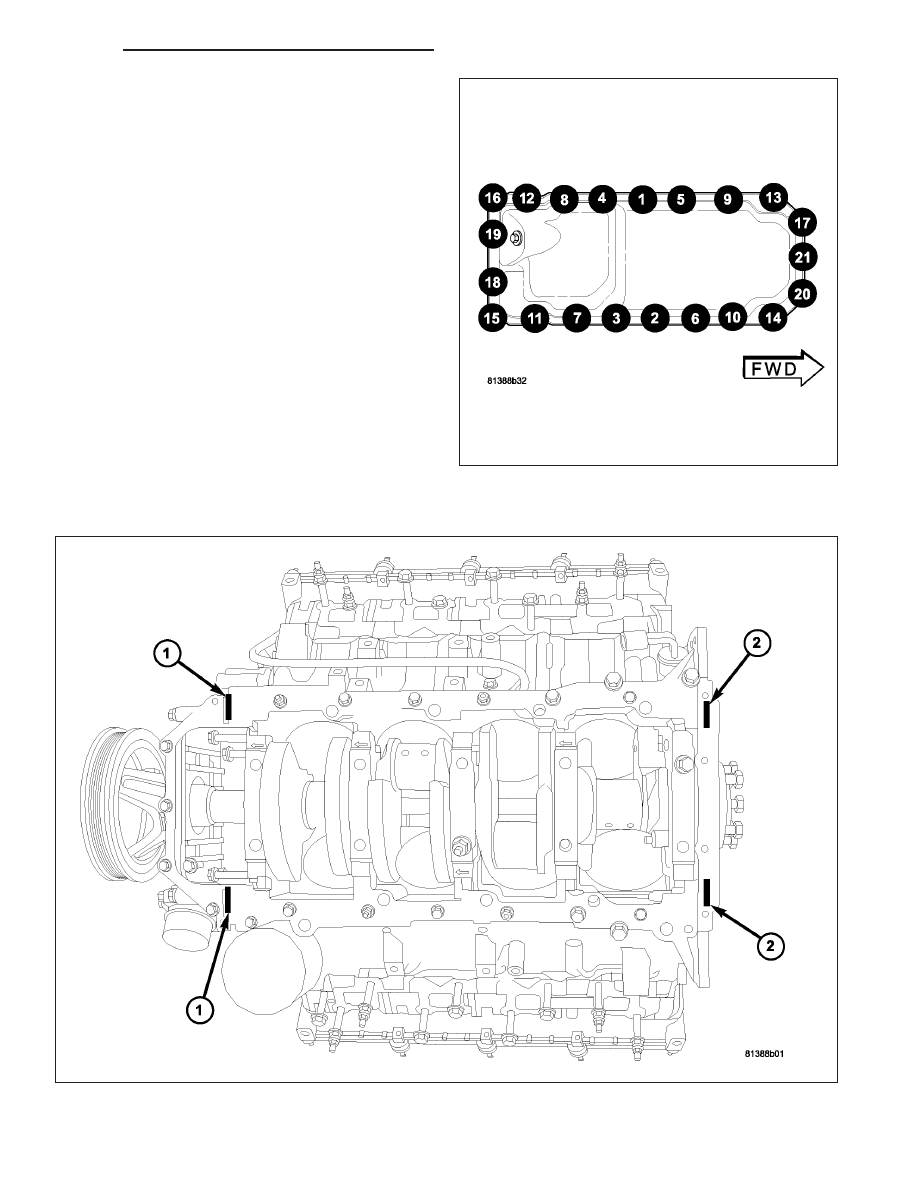

Engine RTV must be applied to the 4 T-joints, (area where front cover, rear retainer, block,

and oil pan gasket meet). The bead of RTV should cover the bottom of the gasket. This area is approxi-
mately 4.5 mm x 25 mm in each of the 4 T-joint locations.

2. Apply Mopar

T

Engine RTV at the 4 T- joints.

NOTE: When the oil pan is removed, a new inte-
gral windage tray and gasket assembly must be
installed. The old gasket cannot be reused.

3. Install a new integral windage tray and gasket.

4. Reinstall the oil pump pickup tube with new o-ring.

Tighten tube to pump fasteners to 28 N·m (250 in.
lbs.).

NOTE: The double ended oil pan studs must be
installed in the same location that they were
removed from.

5. Position the oil pan and install the mounting bolts

and studs. Tighten the mounting bolts to 12 N·m
(105 in.lbs.), using the sequence above.

6. Lower the transmission onto the crossmember.

Install nuts, and tighten.

7. Lower the engine into mounts using special tool #

8534.

8. For 2WD vehicles, Install both the left and right

side engine mount through bolts. Tighten the nuts
to 68 N·m (50 ft. lbs.).

9. For 4WD vehicles, Install both the left and right side engine mount bracket to mount bolts. Tighten the nuts to

68 N·m (50 ft. lbs.).

10. Remove special tool # 8534.

9 - 2400

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

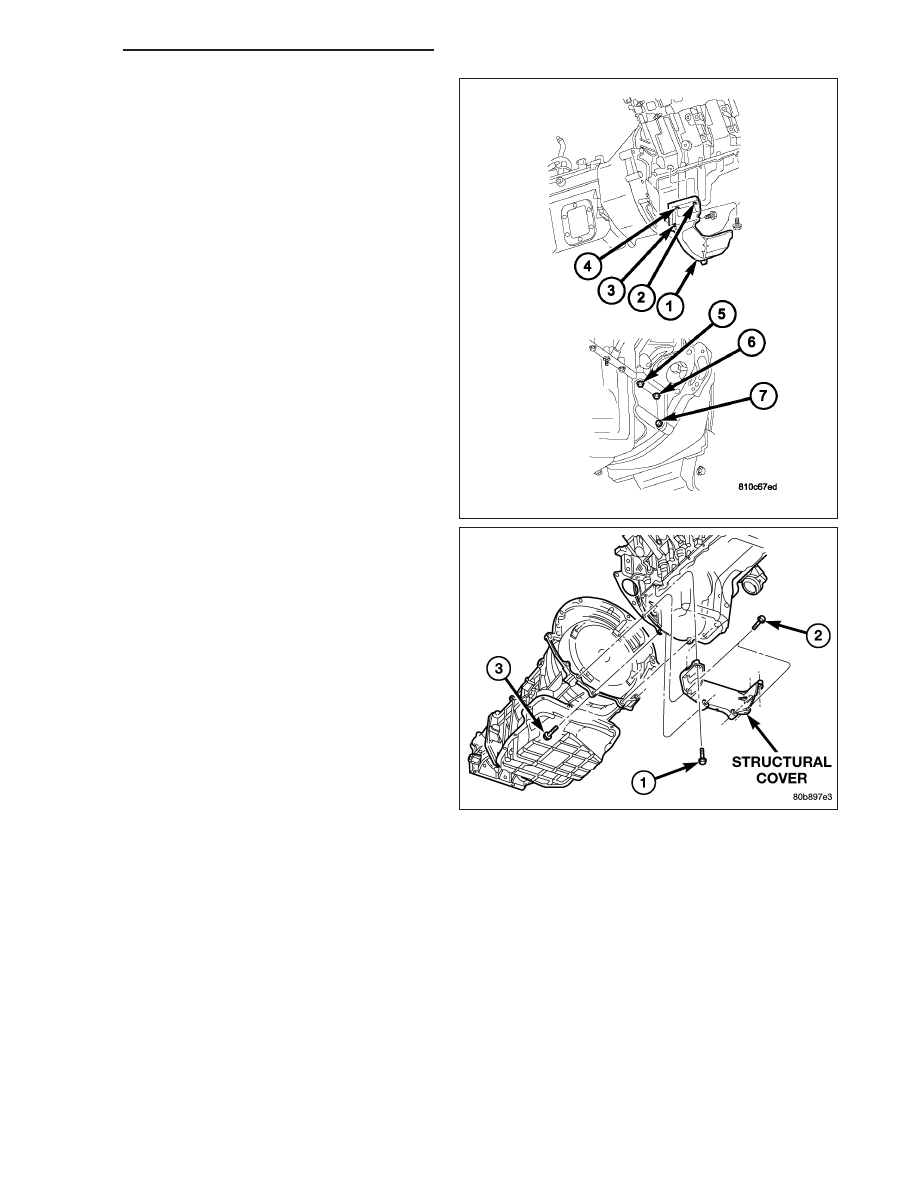

11. Install the structural dust cover (1). (Refer to 9 -

ENGINE/ENGINE BLOCK/STRUCTURAL COVER
- INSTALLATION).

12. Install the front crossmember (Refer to 13 -

FRAME & BUMPERS/FRAME/FRONT CROSS-
MEMBER - INSTALLATION).

13. Fill engine oil.

14. Reconnect the negative battery cable.

15. Start engine and check for leaks.
