1. Perform the Fuel System Pressure Release proce-

dure (Refer to 14 - FUEL SYSTEM/FUEL DELIV-
ERY - STANDARD PROCEDURE). Disconnect the
fuel supply line (Refer to 14 - FUEL SYSTEM/
FUEL DELIVERY/QUICK CONNECT FITTING -
STANDARD PROCEDURE).

2. Disconnect the battery negative cable.

3. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

4. Remove the air cleaner resonator and duct work

(Refer to 9 - ENGINE/AIR INTAKE SYSTEM -
REMOVAL).

5. Remove closed crankcase ventilation system.

6. Disconnect the exhaust at the exhaust manifolds.

7. Disconnect the evaporation control system.

8. Disconnect heater hoses.

9. Remove the power steering pump.

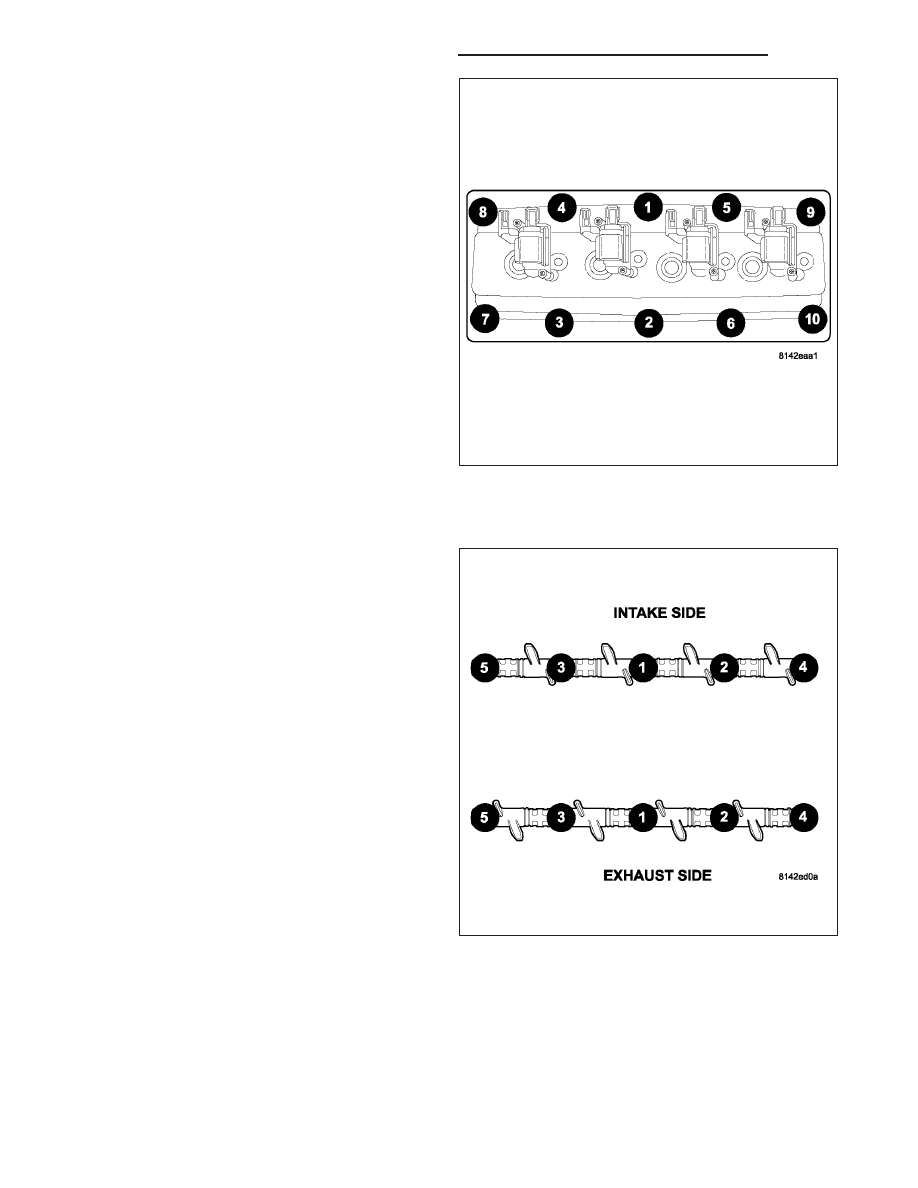

10. Remove cylinder head covers (1), using the

sequence provided, and gaskets (2). (Refer to 9 -
ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL)

.

11. Remove intake manifold and throttle body as an

assembly. (Refer to 9 - ENGINE/MANIFOLDS/IN-
TAKE MANIFOLD - REMOVAL).

12. Remove rocker arm assemblies and push rods.

Identify to ensure installation in original locations.
(Refer

to

9

-

ENGINE/CYLINDER

HEAD/

ROCKER ARM / ADJUSTER ASSY - REMOVAL).

9 - 2322

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

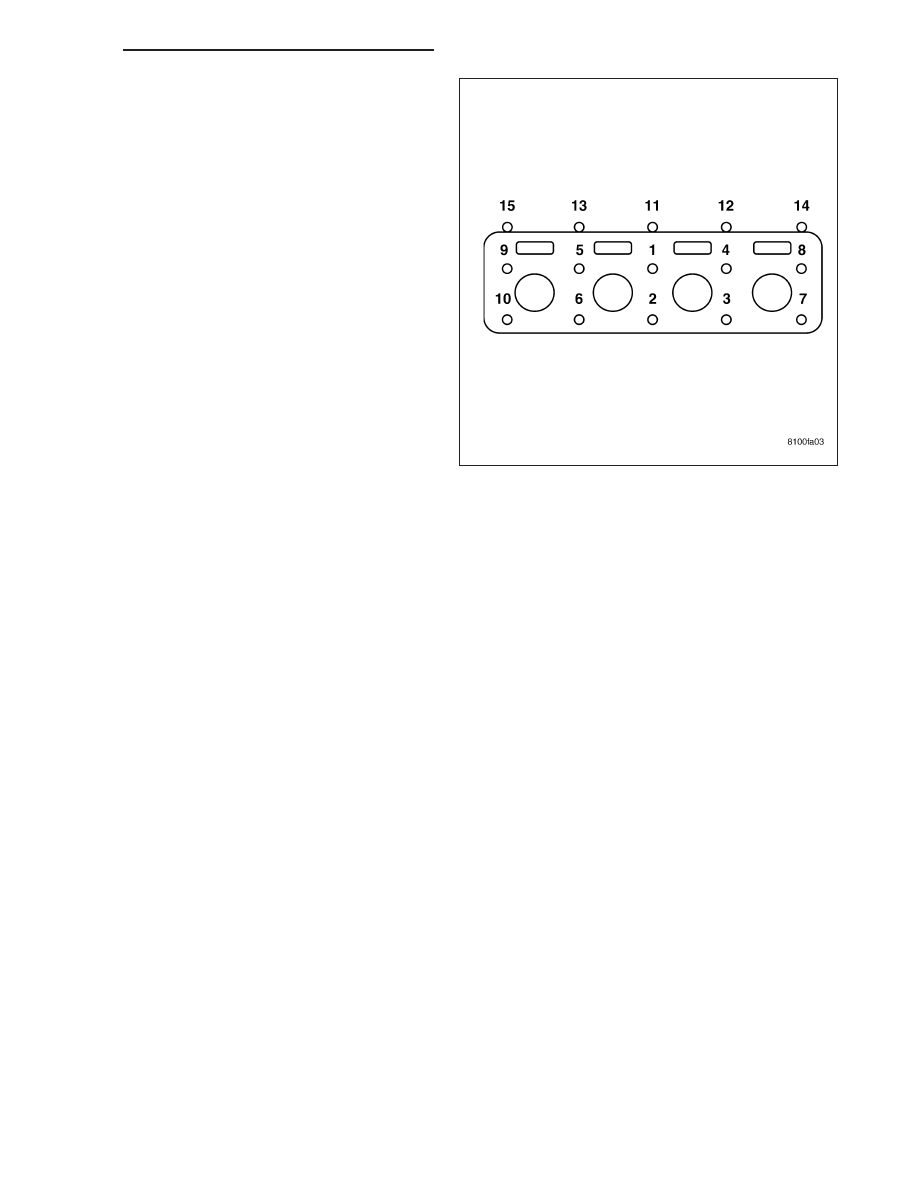

13. Remove the head bolts from each cylinder head,

using the sequence provided, and remove cylin-
der heads. Discard the cylinder head gasket.

CLEANING

Clean all surfaces of cylinder block and cylinder heads.

Clean cylinder block front and rear gasket surfaces using a suitable solvent.

INSPECTION

1. Inspect the cylinder head for out-of-flatness, using a straightedge and a feeler gauge. If tolerances exceed

0.0508 mm (0.002 in.) replace the cylinder head.

2. Inspect the valve seats for damage. Service the valve seats as necessary.

3. Inspect the valve guides for wear, cracks or looseness. If either condition exist, replace the cylinder head.

4. Inspect pushrods. Replace worn or bent pushrods.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2323

INSTALLATION

1. Clean all surfaces of cylinder block and cylinder heads.

2. Clean cylinder block front and rear gasket surfaces using a suitable solvent.

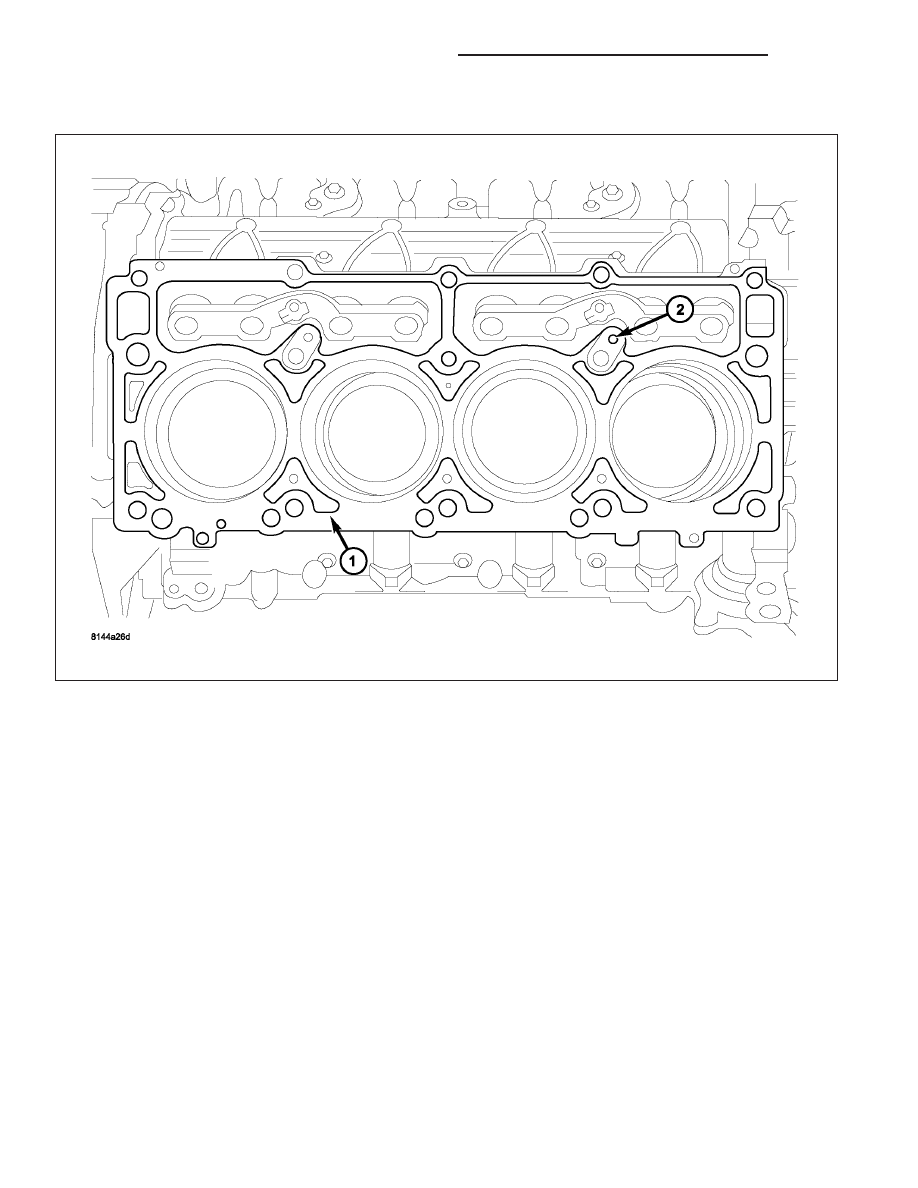

CAUTION: The head gaskets (1) are not interchangeable between left and right sides. They are marked “L”
and “R” to indicate left and right sides.

CAUTION: The head gaskets (1) are marked “TOP” to indicate which side goes up.

9 - 2324

ENGINE - 5.7L - SERVICE INFORMATION

DR/DH

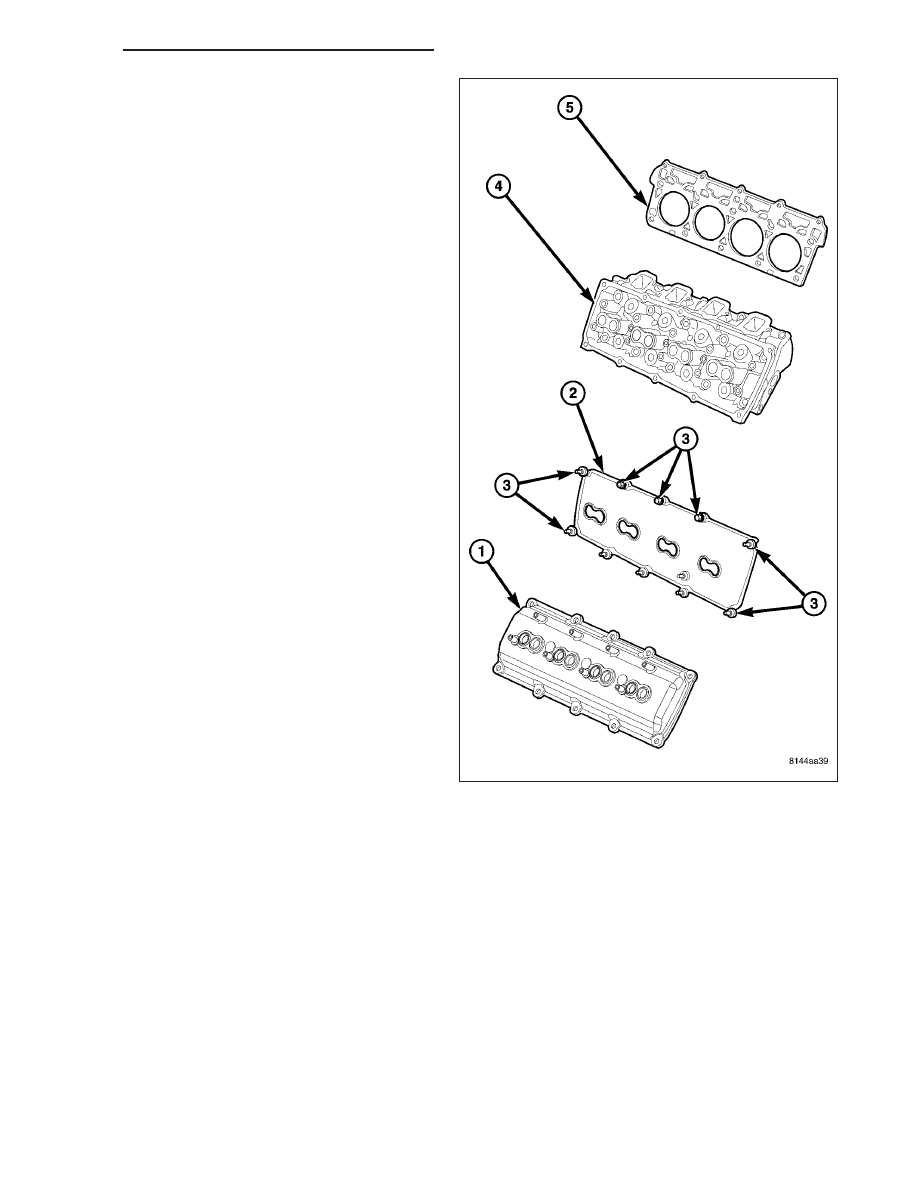

3. Position new cylinder head gaskets (5) onto the

cylinder block.

4. Position cylinder heads (4) onto head gaskets (5)

and cylinder block.

DR/DH

ENGINE - 5.7L - SERVICE INFORMATION

9 - 2325
