8. If bearing-to-journal clearance exceeds the specification, determine which service bearing set to use, using the

following bearing sizes:

CAUTION: Connecting Rod Bolts are Torque to
Yield Bolts and Must Not Be Reused. Always
replace the Rod Bolts whenever they are loosened
or removed.

9. Repeat the Plastigage measurement to verify your

bearing selection prior to final assembly.

10. Once you have selected the proper insert, install

the insert and cap. Tighten the connecting rod
bolts to 27 N·m (20 ft. lbs.) plus a 90° turn.

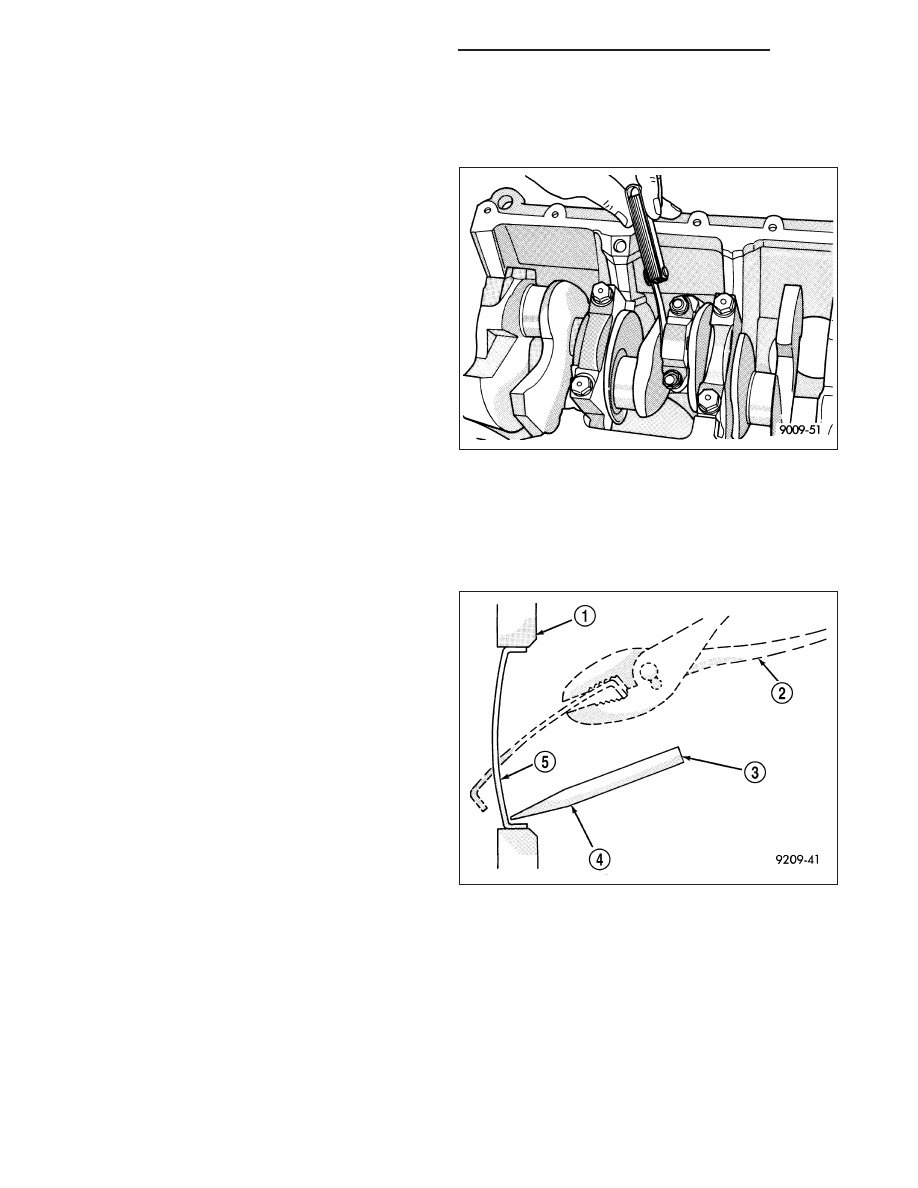

Slide snug-fitting feeler gauge between the connecting
rod and crankshaft journal flange. Refer to Engine
Specifications for the proper clearance. Replace the
connecting rod if the side clearance is not within
specification.

PLUGS - CORE

REMOVAL

1. Drain the cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

2. Using a blunt tool such as a drift or a screw driver

and a hammer, strike the bottom edge of the cup
plug (5).

3. Using a suitable pair of pliers, grasp the core plug

(2) and remove.

INSTALLATION

NOTE: Thoroughly clean core plug bore, remove all of the old sealer.

1. Coat the edges of the engine core plug and the core plug bore with Mopar Gasket Maker, or equivalent.

NOTE: It is not necessary to wait for the sealant to cure on the core plugs. The cooling system can be filled
and the vehicle returned to service immediately.

2. Using proper plug driver, drive core plug into the core plug bore. The sharp edge of the core plug should be at

least 0.50 mm (0.020 in.) inside the lead in chamfer.

3. Refill the cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

9 - 2226

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

CRANKSHAFT

DESCRIPTION

The crankshaft is constructed of nodular cast iron. The crankshaft is a crosshaped four throw design with eight
counterweights for balancing purposes. The crankshaft is supported by five select fit main bearings with the number
three serving as the thrust washer location. The main journals of the crankshaft are cross drilled to improve rod
bearing lubrication. The number eight counterweight has provisions for crankshaft position sensor target wheel
mounting. The select fit main bearing markings are located on the rear side of the target wheel. The crankshaft oil
seals are one piece design. The front oil seal is retained in the timing chain cover, and the rear seal is pressed in
to a bore formed by the cylinder block and the bedplate assembly.

REMOVAL

NOTE: To remove the crankshaft from the engine, the engine must be removed from the vehicle.

1. Remove the engine. (Refer to 9 - ENGINE - REMOVAL).

2. Remove the engine oil pump. (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - REMOVAL).

CAUTION: DO NOT pry on the oil pan gasket when removing the oil pan, The oil pan gasket is mounted to
the cylinder block in three locations and will remain attached to block when removing oil pan. Gasket can
not be removed with oil pan.

3. Remove oil pan. (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

4. Remove the oil pump pickup tube and oil pan gasket /windage tray.

5. Remove the bedplate mounting bolts. Note the location of the three stud bolts for installation.

6. Remove the connecting rods from the crankshaft.

CAUTION: The bedplate to cylinder block mating
surface is a critical sealing surface. Do not pry on
or damage this surface in anyway.

NOTE: The bedplate contains the lower main bear-
ing halves. Use care when handling bedplate as
not to drop or damage bearing halves. Installing
main bearing halves in the wrong position will
cause sever damage to the crankshaft.

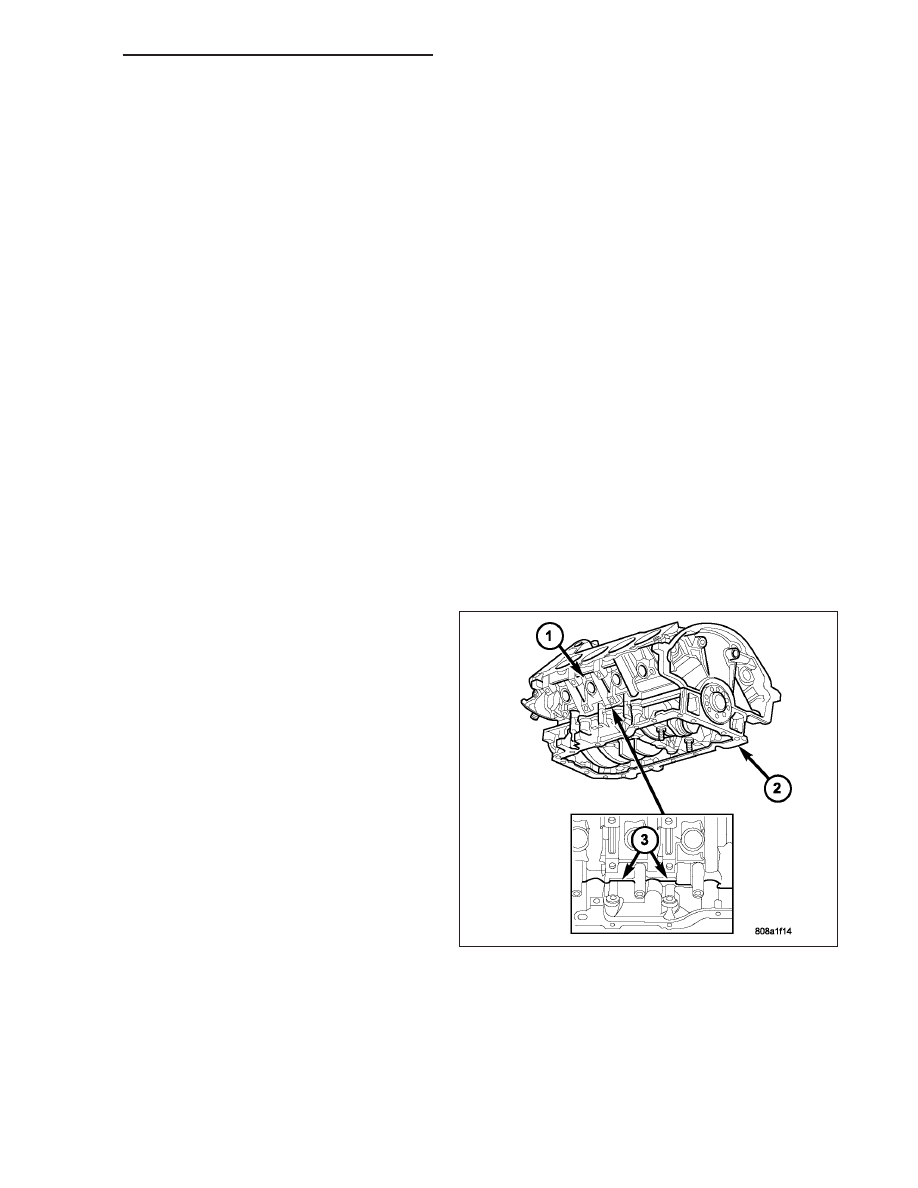

NOTE: The bedplate has pry points cast into it.
Use these points only. The pry points are on both
the left and right sides, only the left side is shown.

7. Carefully pry on the pry points to loosen the bed-

plate then remove the bedplate.

CAUTION: When removing the crankshaft, use
care not to damage bearing surfaces on the crankshaft.

8. Remove the crankshaft.

9. Remove the crankshaft target wheel.

INSPECTION

NOTE: Thoroughly inspect the connecting rod bearing bores and main bearing bores for scoring, blueing or
severe scratches. Further disassembly may be required.

DR/DH

ENGINE - 4.7L - SERVICE INFORMATION

9 - 2227

If connecting rod bearing bores show damage, the cylinder heads must be removed to service the piston and rod
assemblies. If the bedplate or the cylinder block main bearing bores show damage the engine must be replaced.

1. If required, remove the main bearing halves from the cylinder block and bedplate.

2. Thoroughly clean the bedplate to cylinder block sealing surfaces and main bearing bores. Remove all oil and

sealant residue.

3. Inspect the bedplate main bearing bores for cracks, scoring or severe blueing. If either condition exists the

engine must be replaced.

4. Inspect the crankshaft thrust washers for scoring, scratches, wear or blueing. If either condition exist replace the

thrust washer.

5. Inspect the oil pan gasket/windage tray for splits, tears or cracks in the gasket sealing surfaces. Replace gasket

as necessary.

INSTALLATION

CAUTION: Main bearings are select fit. (Refer to 9
-

ENGINE/ENGINE

BLOCK/CRANKSHAFT

MAIN

BEARINGS - STANDARD PROCEDURE) for proper
bearing selections.

1. Lubricate upper main bearing halves with clean

engine oil.

CAUTION: When installing crankshaft, use care
not to damage bearing surfaces on the crankshaft.

NOTE: Apply sealant to the target wheel retaining
screws prior to installation.

2. Install the crankshaft target wheel. Torque the

mounting screws to 15 N·m (12 ft. lbs.).

3. Position crankshaft in cylinder block.

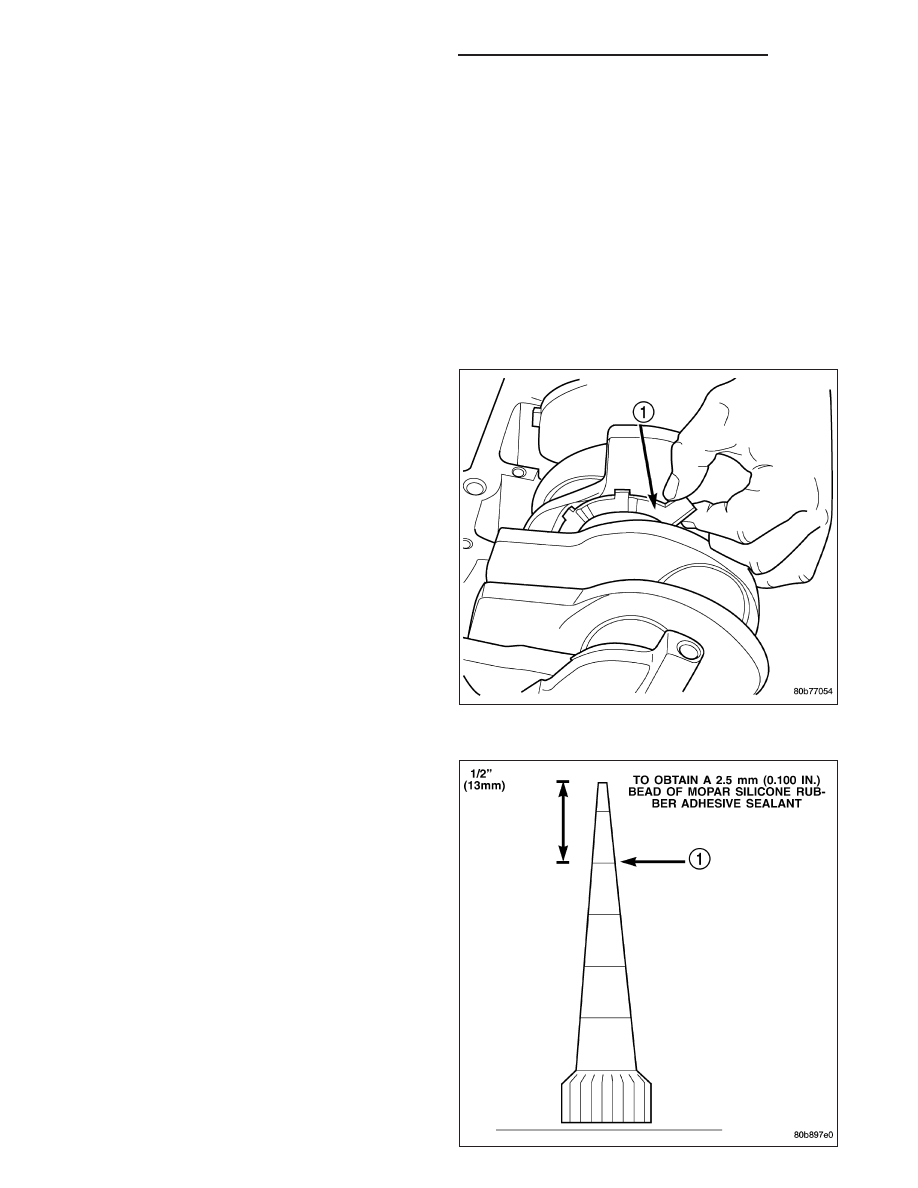

4. Install the thrust washers (1).

9 - 2228

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

CAUTION: The bedplate to cylinder block mateing
surface must be coated with sealant prior to
installation. Failure to do so will cause severe oil
leaks.

NOTE: The installation time to install the bedplate
after the sealant has been applied is critical.

NOTE: Make sure that the bedplate and cylinder
block sealing surfaces are clean and free of oil or
other contaminants. Contaminants on the sealing
surfaces may cause main bearing distortion and/or oil leaks.

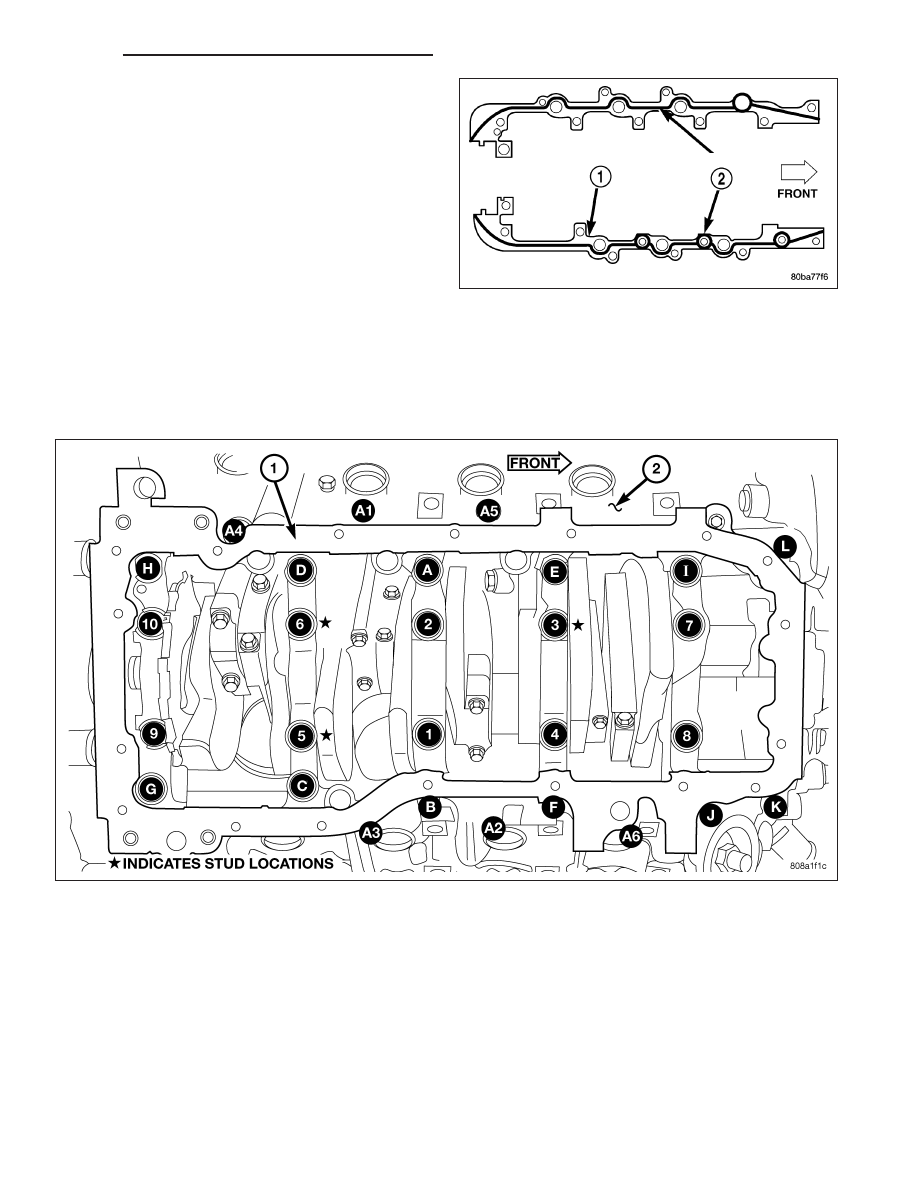

5. Apply a 2.5mm (0.100 inch) bead of Mopar

T

Gen II Silicone Rubber Adhesive sealant (2) to the cylinder block-

to-bedplate mating surface (1) as shown.

6. Coat the crankshaft main bearing journals with clean engine oil and position the bedplate onto the cylinder block.

NOTE: Lubricate the bedplate retaining bolts with clean engine oil prior to installation.

7. Install the bedplate retaining bolts, making sure to place the stud bolts in the correct location, Torque the bolts in

the sequence shown.

•

Tighten bolts A – L to 54 N·m (40 ft. lbs.)

•

Tighten bolts 1–10 to 2.8 N·m (25 in. lbs.)

•

Turn bolts 1–10 an additional 90°.

•

Tighten bolts A1– A6 to 27 N·m (20 ft. lbs.)

8. Measure crankshaft end play. (Refer to 9 - ENGINE/ENGINE BLOCK/CRANKSHAFT - STANDARD PROCE-

DURE).
