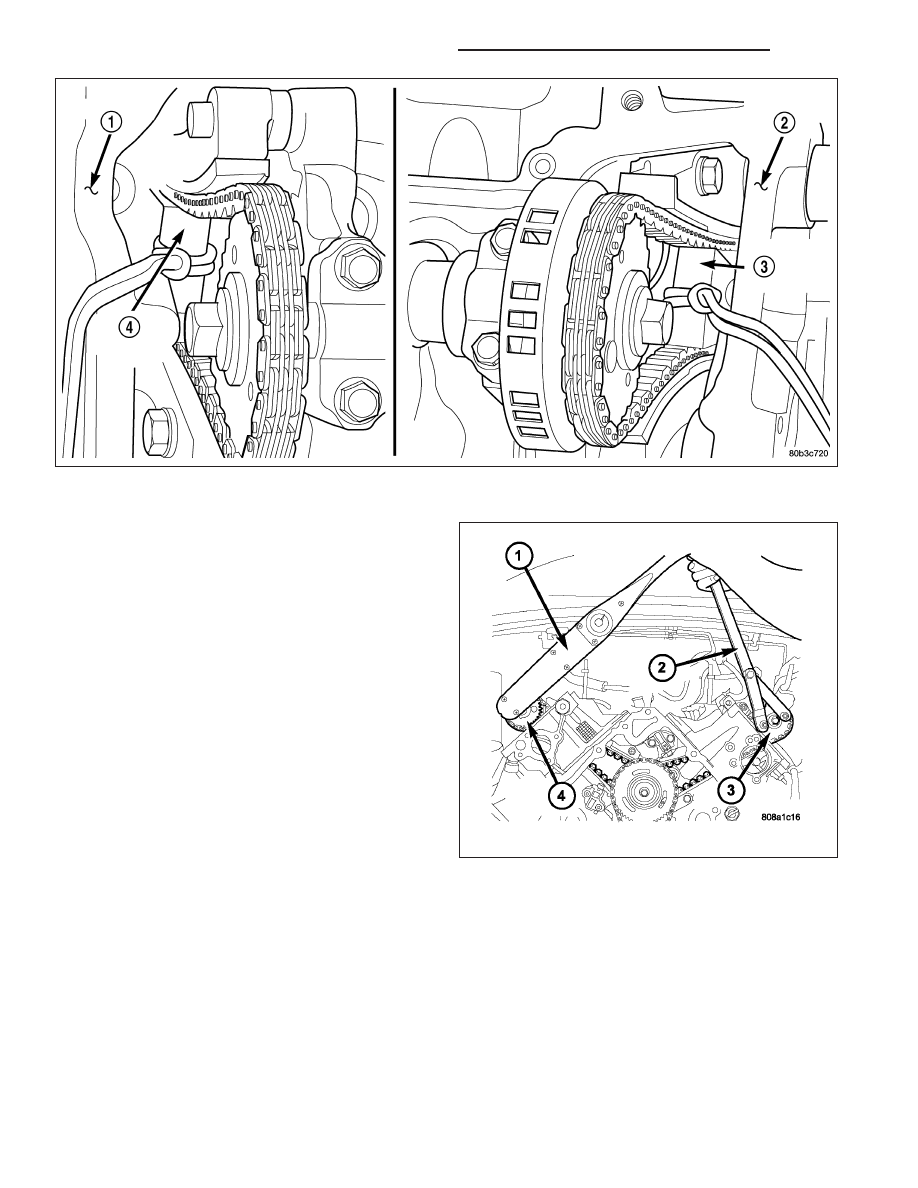

9. Remove timing chain wedge special tool 8350 (3).

10. Using Special Tool 6958 spanner wrench with

adapter pins 8346 (2), torque the camshaft
sprocket retaining bolt (4) to 122 N·m (90 ft. lbs.).

9 - 2214

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

11. Install the camshaft position sensor.

12. Install the cylinder head cover (1) (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - INSTALLATION).

COVER - CYLINDER HEAD

DESCRIPTION

The cylinder head covers are made of injection molded thermo-set plastic, and are not interchangeable from side-
to-side. It is imperative that nothing rest on the cylinder head covers. Prolonged contact with other items may wear
a hole in the cylinder head cover.

REMOVAL

REMOVAL - RIGHT SIDE

1. Disconnect battery negative cable.

2. Remove air cleaner assembly, resonator assembly and air inlet hose.

3. Drain cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

4. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

5. Remove air conditioning compressor retaining bolts and move compressor to the left.

6. Remove heater hoses.

7. Disconnect injector and ignition coil connectors.

8. Disconnect and remove positive crankcase ventilation (PCV) hose.

DR/DH

ENGINE - 4.7L - SERVICE INFORMATION

9 - 2215

9. Remove oil fill tube.

10. Un-clip injector and ignition coil harness and move away from cylinder head cover.

11. Remove right rear breather tube and filter assembly.

12. Remove cylinder head cover retaining bolts.

13. Remove cylinder head cover.

NOTE: The gasket may be used again, provided no cuts, tears, or deformation has occurred.

REMOVAL - LEFT SIDE

1. Disconnect negative cable from battery.

2. Remove the resonator assemble and air inlet hose.

3. Disconnect injector connectors and un-clip the injector harness.

4. Route injector harness in front of cylinder head cover.

5. Disconnect the left side breather tube and remove the breather tube.

6. Remove the cylinder head cover mounting bolts.

7. Remove cylinder head cover and gasket.

NOTE: The gasket may be used again, provided no cuts, tears, or deformation has occurred.

CLEANING

Clean cylinder head cover gasket surface.

Clean head rail, if necessary.

INSTALLATION

INSTALLATION - RIGHT SIDE

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gasket as necessary.

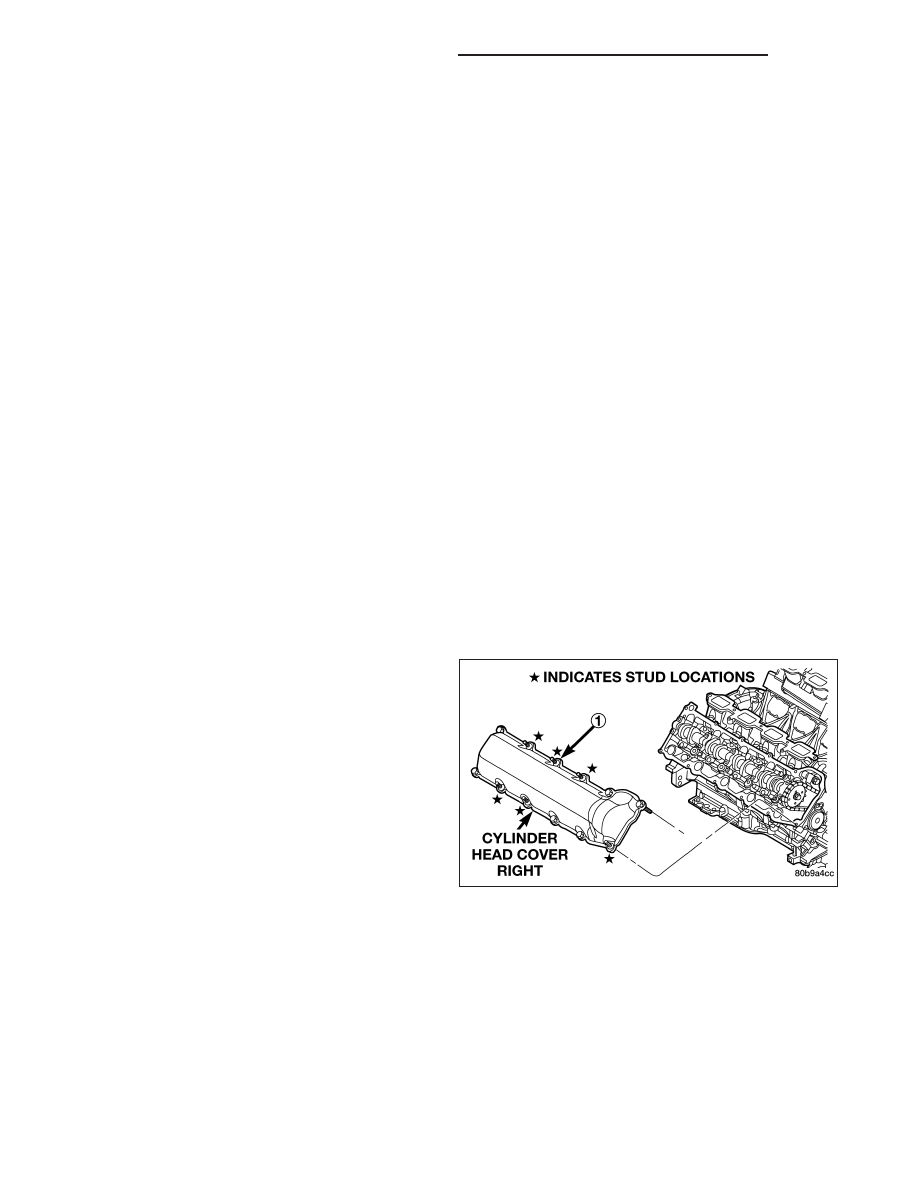

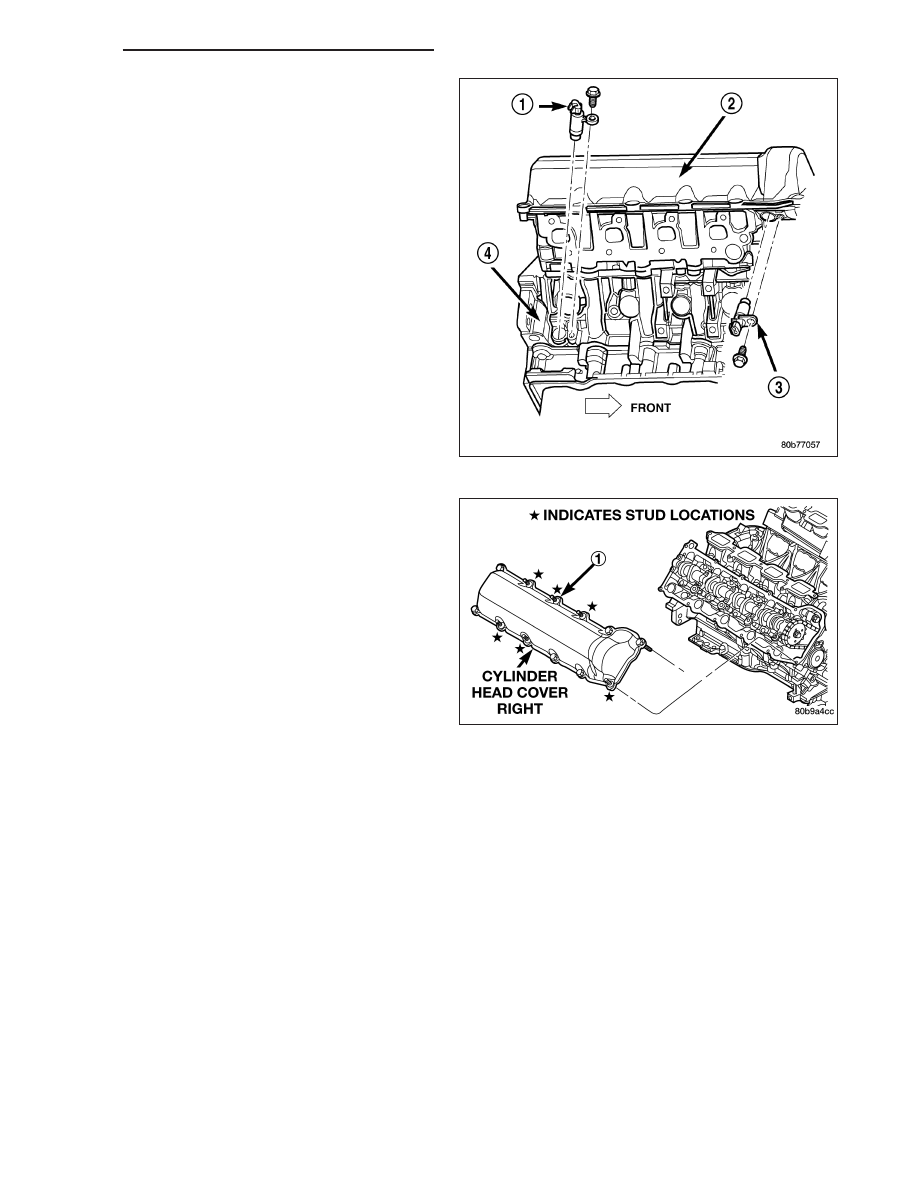

2. Install cylinder head cover and hand start all fas-

teners (1). Verify that all double ended studs are in
the correct location shown in.

3. Tighten cylinder head cover bolts and double

ended studs to 12 N·m (105 in. lbs).

4. Install right rear breather tube and filter assembly.

5. Connect injector, ignition coil electrical connectors and harness retaining clips.

6. Install the oil fill tube.

7. Install PCV hose.

8. Install heater hoses.

9. Install air conditioning compressor retaining bolts.

10. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

11. Fill Cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

12. Install air cleaner assembly, resonator assembly and air inlet hose.

13. Connect battery negative cable.

9 - 2216

ENGINE - 4.7L - SERVICE INFORMATION

DR/DH

INSTALLATION - LEFT SIDE

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gasket as necessary.

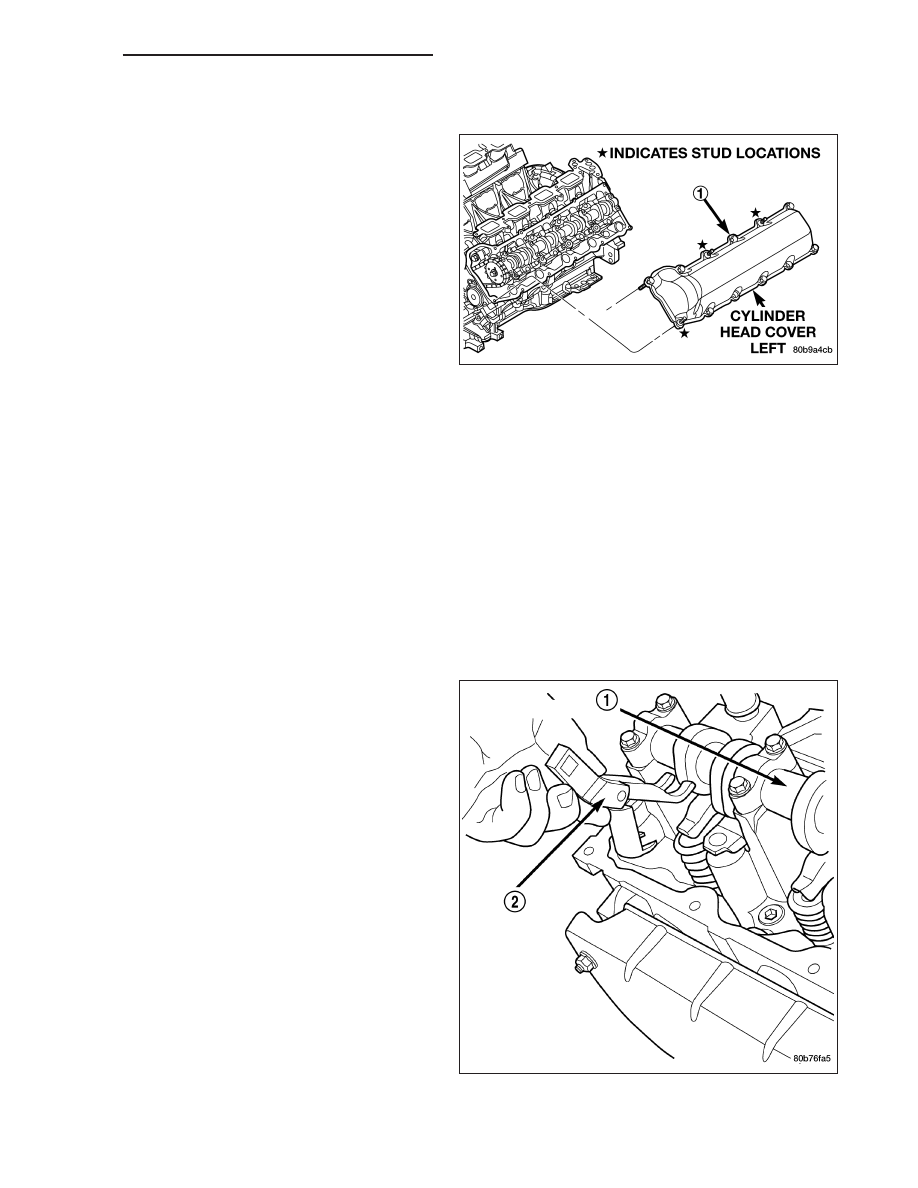

2. Install cylinder head cover and hand start all fas-

teners. Verify that all studs are in the correct loca-
tion shown in.

3. Tighten cylinder head cover bolts (1) and double

ended studs to 12 N·m (105 in. lbs.).

4. Install left side breather and connect breather tube.

5. Connect injector electrical connectors and injector

harness retaining clips.

6. Install the resonator and air inlet hose.

7. Connect negative cable to battery.

VALVES & SEATS - INTAKE/EXHAUST

DESCRIPTION

The valves are made of heat resistant steel and have chrome plated stems to prevent scuffing. Each valve is actu-
ated by a roller rocker arm which pivots on a stationary lash adjuster. All valves use three bead lock keepers to
retain the springs and promote valve rotation.

REMOVAL

NOTE: The cylinder heads must be removed in
order to perform this procedure.

1. Remove rocker arms and lash adjusters (Refer to 9

-

ENGINE/CYLINDER

HEAD/ROCKER

ARM

/

ADJUSTER ASSY - REMOVAL).

2. Remove the camshaft bearing caps and the cam-

shaft.

NOTE: All six valve springs and valves are
removed in the same manner; this procedure only
covers one valve and valve spring.

3. Using Special Tool C-3422–B or C-3422–C Valve

Spring Compressor and Special tool 8519 Adapter,
compress the valve spring.

NOTE: It may be necessary to tap the top of the
valve spring to loosen the spring retainers locks
enough to be removed.

4. Remove the two spring retainer lock halves.

NOTE: the valve spring is under tension use care when releasing the valve spring compressor.

5. Remove the valve spring compressor.

DR/DH

ENGINE - 4.7L - SERVICE INFORMATION

9 - 2217
