DESCRIPTION

SPECIFICATION

Metric

Standard

Max. Allowable Stem-to-Guide
Clearance (Rocking Method)

Intake

0.069 mm

0.0028 in.

Exhaust

0.098 mm

0.0039 in.

Valve Lift (Zero Lash)

Intake

12.00 mm

0.472 in.

Exhaust

12.00 mm

0.472 in.

VALVE SPRING

DESCRIPTION

SPECIFICATION

Metric

Standard

Free Length (Approx)

Intake

48.18 mm

1.896 in.

Exhaust - w/damper

48.2 mm

1.897 in.

Spring Force (Valve Closed)

Intake

332.0 - 368.0 N @ 40.12 mm

74.63 - 82.72 lbs. @ 1.5795 in.

Exhaust - (without damper)

356 - 394 N @ 39.12 mm

80.031 - 88.57 lbs. @ 1.54 in.

Spring Force (Valve Open)

Intake

948.0 - 1038.0 N @ 28.12 mm

213.2 - 233.8 lbs. @ 1.107 in.

Exhaust - without damper

974 - 956 N @ 27.12 mm

218.8 - 215.1 lbs. @ 1.067 in.

Number of Coils

Intake

7.30

Exhaust

7.15

Wire Diameter

Intake

4.77 × 3.80mm

0.1878 × 0.1496 in.

Exhaust

4.66 × 3.72mm

0.1843 × .1464 in.

Installed Height (Spring Seat to
Bottom of Retainer)

Nominal

Intake

40.12 mm

1.579 in.

Exhaust - w/damper

40.12 mm

1.579 in.

9 - 2058

ENGINE - 3.7L - SERVICE INFORMATION

DR/DH

CYLINDER HEAD

DESCRIPTION

SPECIFICATION

Metric

Standard

Gasket Thickness (Compressed)

0.7 mm

(0.0276 in.)

Valve Seat Angle

44.5° - 45.0°

Valve Seat Runout (MAX)

0.051 mm

0.002 in.

Valve Seat Width

Intake

1.75 - 2.36 mm

0.0698 - 0.0928 in.

Exhaust

1.71 - 2.32 mm

0.0673 - 0.0911 in.

Guide Bore Diameter (Std.)

6.975 - 7.00 mm

0.2747 - 0.2756 in.

Cylinder Head Warpage (Flatness)

0.0508 mm

0.002 in.

OIL PUMP

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance Over Rotors/End Face

(MAX)

0.095 mm

0.0038 in.

Cover Out - of -Flat (MAX)

0.025 mm

0.001 in.

Inner and Outer Rotor Thickness

12.02 mm

0.4731 in.

Outer Rotor to pocket (Diametral)

clearance (MAX)

.235 mm

.0093 in.

Outer Rotor Diameter (MIN)

85.925 mm

0.400 in.

Tip Clearance Between Rotors

(MAX)

0.150 mm

0.006 in.

OIL PRESSURE

SPECIFICATION

SPECIFICATION

Metric

Standard

At Curb Idle Speed (MIN)*

25 kPa

4 psi

@ 3000 rpm

170 - 758 kPa

25 - 110 psi

* CAUTION: If pressure is zero at curb idle, DO NOT run engine at 3000 rpm.

DR/DH

ENGINE - 3.7L - SERVICE INFORMATION

9 - 2059

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt - Camshaft

Non - Oiled Sprocket Bolt

122

90

-

Bearing Cap Bolts

11

-

100

Bolt - Counterbalance shaft retaining

28

-

250

Bolts - Timing Chain Cover

58

43

-

Bolts - Connecting Rod Cap

27

20

-

PLUS 90° TURN

Bolts - Bed Plate

Refer to Procedure

Bolt - Crankshaft Damper

175

130

-

Bolts - Cylinder Head

M11 Bolts

Refer To Procedure

M8 Bolts

Refer To Procedure

Bolts - Cylinder Head Cover

12

-

105

Bolts - Exhaust Manifold

25

18

-

Nuts - Exhaust Manifold Heat Shield

8

-

72

Then loosen 45°

Bolts - Flexplate

95

70

-

Bolts - Engine Mount Bracket to Block

61

45

-

Bolts - Rear Mount to Transmission

46

34

-

Bolts - Generator Mounting

M10 Bolts

54

40

-

M8 Bolts

28

-

250

Bolts - Intake Manifold

12

-

105

Refer to Procedure for Tightening Sequence

Bolts - Oil Pan

15

-

130

Plug - Oil Pan-Drain

34

25

-

Bolts - Oil Pump

28

-

250

Bolts - Oil Pump Cover

12

-

105

Bolt and Nut - Oil Pickup Tube

28

-

250

Bolt - Oil Dipstick Tube to Engine Block

15

-

130

Bolts - Oil Fill Tube

12

-

105

Bolts - Timing Chain Guide

28

-

250

Timing Chain Tensioner Arm

28

-

250

Bolts - Hydraulic Tensioner

28

-

250

Bolts - Timing Chain Primary Tensioner

28

-

250

Bolt - Timing Drive Idler Sprocket

34

25

-

Bolts - Thermostat Housing

12

-

105

Bolts - Water Pump

58

43

-

9 - 2060

ENGINE - 3.7L - SERVICE INFORMATION

DR/DH

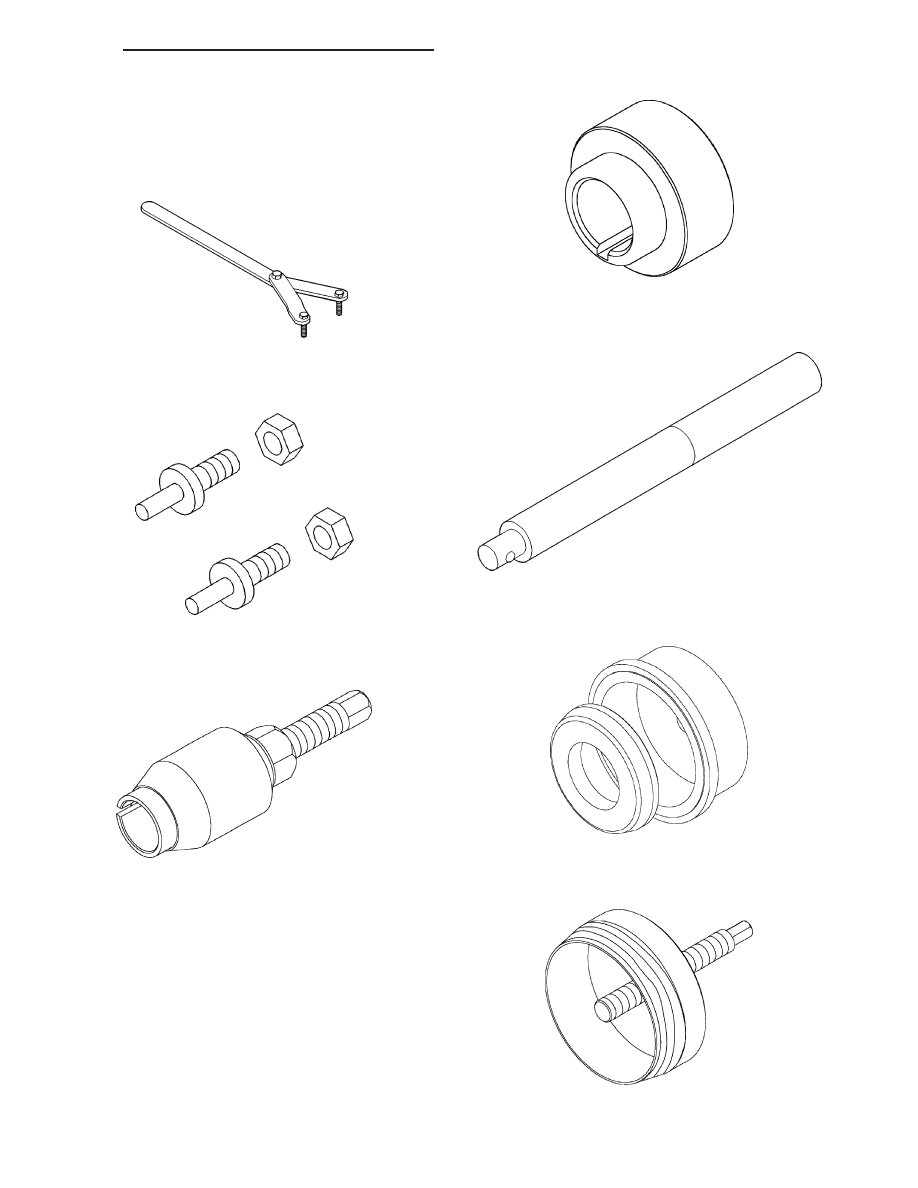

SPECIAL TOOLS

Spanner Wrench 6958

Adapter Pins 8346

Front Crankshaft Seal Remover 8511

Front Crankshaft Seal Installer 8348

Handle C-4171

Rear Crankshaft Seal Installer 8349

Rear Crankshaft Seal Remover 8506
