*CHECKING CHARGING SYSTEM OPERATION WITH NO DTCS (CONTINUED)

6.

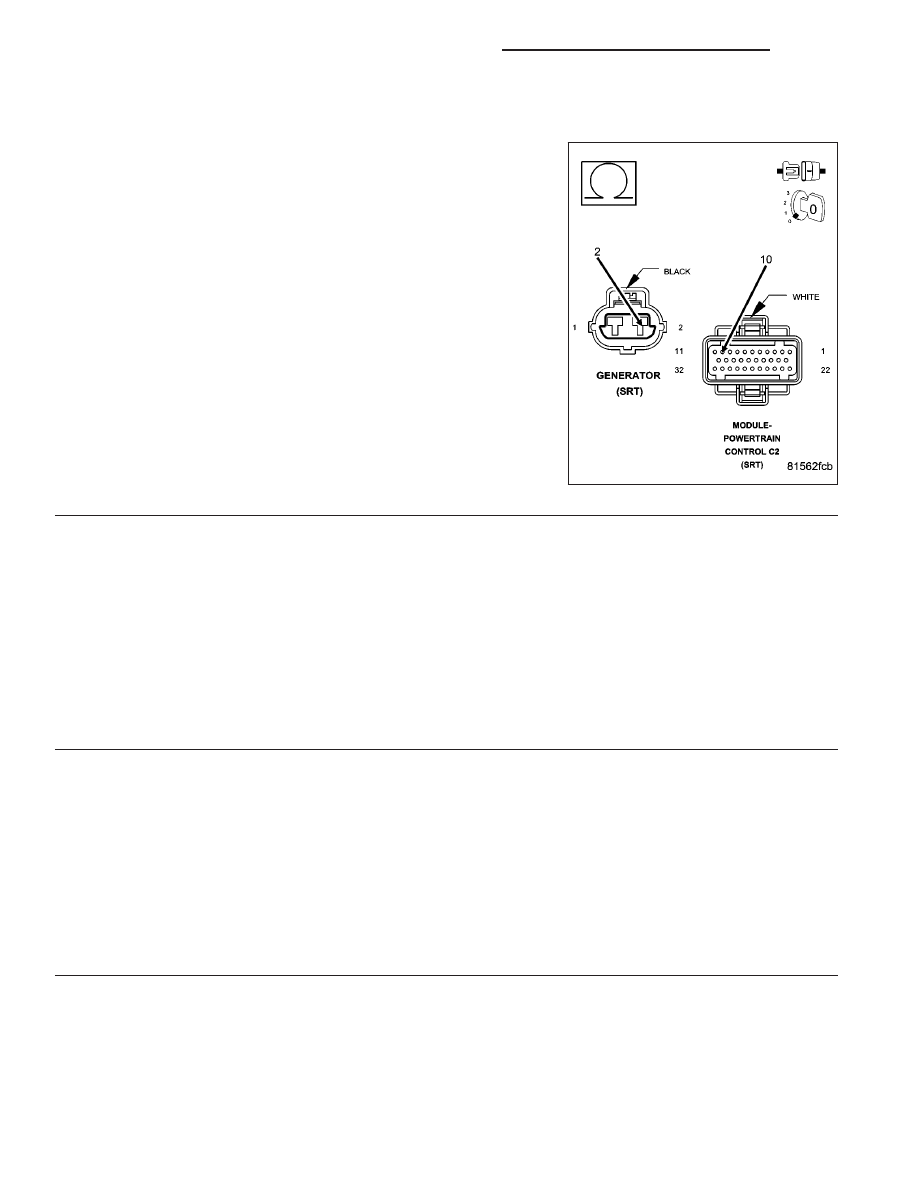

(K20) GEN FIELD CONTROL CIRCUIT OPEN

Disconnect the C3 PCM harness connector.

Measure the resistance of the (K20) Generator Field Driver circuit
between the C3 PCM harness connector and the Generator harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K20) Gen Field Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

7.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

8.

GENERATOR BELT CONDITION

Turn the ignition off.

NOTE: Battery condition must be verified prior to this test.
Inspect the Generator Belt tension and condition.

Is the Generator Belt OK?

Yes

>> Go To 9

No

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 2026

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

*CHECKING CHARGING SYSTEM OPERATION WITH NO DTCS (CONTINUED)

9.

ACTIVE DTC SET

Start the engine.

Turn on all accessories.

Raise engine speed to 2000 RPM for 30 seconds then return to idle.

With the scan tool, read DTCs.

Are there any

(

Charging System

(

Trouble Codes?

Yes

>> Refer to DTC list for the related Charging DTCs.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 10

10.

WIRE HARNESS INSPECTION

Ignition on, engine not running.

With the scan tool, actuate the Generator Field Driver.

Using a 12-volt test light, backprobe the Generator Field Driver Terminal at the back of the Generator.

NOTE: The test light should blink On and Off every 1.4 seconds.
While monitoring the 12-volt test light, wiggle the Field Terminals back to the PCM and ASD Relay.

Was there any interruption in the normal cycle of the test light?

Yes

>> Repair the wire or connector where the wiggling interrupted the voltage cycle.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Test Complete.

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 2027

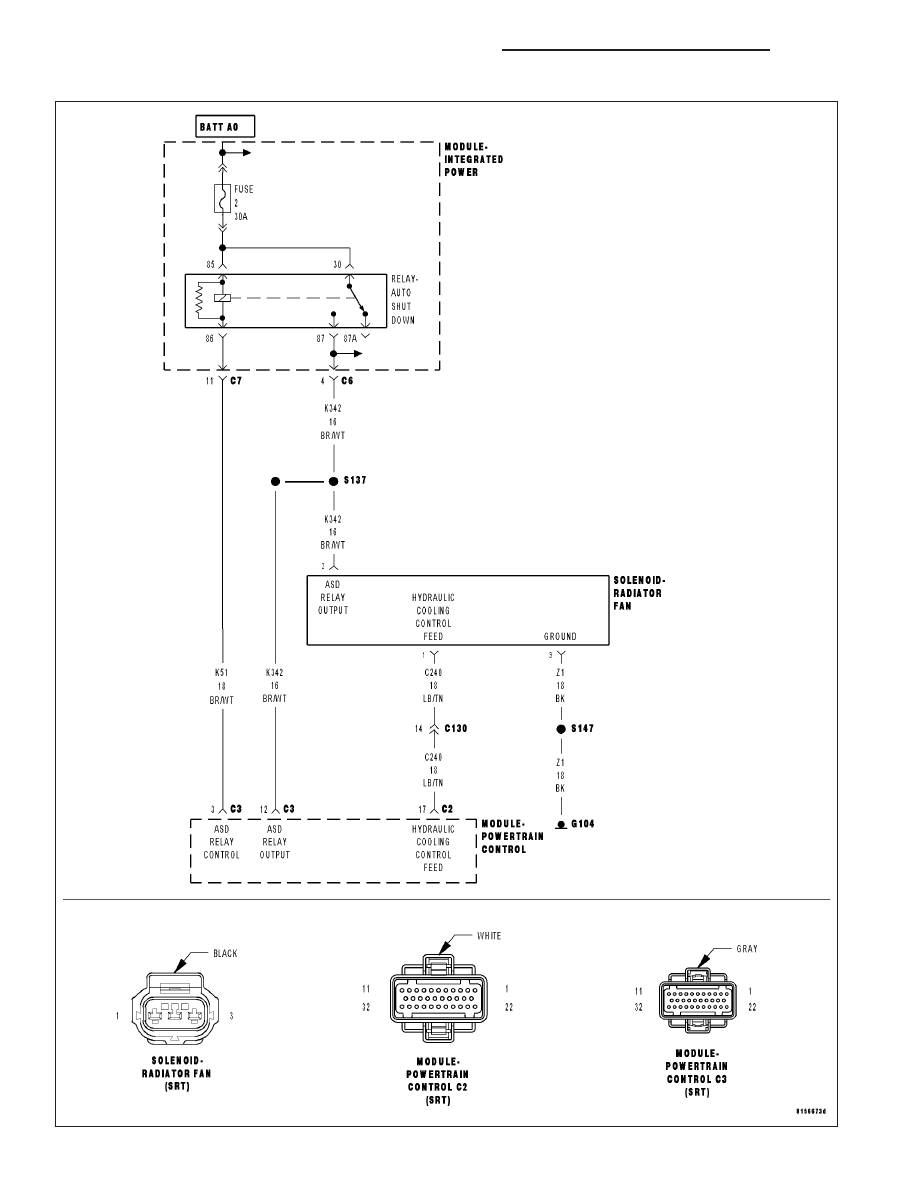

*CHECKING RADIATOR FAN OPERATION

9 - 2028

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

*CHECKING RADIATOR FAN OPERATION (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

HARNESS INSPECTION

HYDRAULIC FAN

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

FAN OPERATION

Ignition on, engine not running.

With the scan tool select Engine Test, Systems Test, and Hydraulic Fan Solenoid Test.

Actuate the Hydraulic Fan Solenoid Test.

Does the fan operate properly?

Yes

>> Test Complete.

No

>> Go To 2

2.

HARNESS INSPECTION

Turn the ignition off.

Check to see if the fan wire harness is properly connected at the upper right corner of the fan shroud.

Check to see if the fan wire harness is properly connected at the fan solenoid on the fan motor.

Check the harness for continuity from the Hydraulic Fan Relay to the solenoid.

Inspect connector terminals for proper pin fit and corrosion.

Inspect the related fuse and relay.

Were any problems found?

Yes

>> Repair any defective wire harness concerns.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

3.

HYDRAULIC FAN

Turn the ignition off.

Inspect the hydraulic circuit for leaks and repair as necessary.

Were any problems found?

Yes

>> Repair the Hydraulic leaks and/or replace the Hydraulic Fan assembly.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Test Complete.
