P1687-NO CLUSTER BUS MESSAGE (CONTINUED)

3.

INSTRUMENT CLUSTER OPERATION

Start the engine

Allow the engine to idle.

Is the correct engine speed display in the instrument cluster (Tach)?

Yes

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Refer to the Instrument Category in the Body Diagnostic Manual and perform the appropriate symptom.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 2006

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P1695-BUS MESSAGE FROM BODY CONTROL MODULE

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 2007

P1695-BUS MESSAGE FROM BODY CONTROL MODULE (CONTINUED)

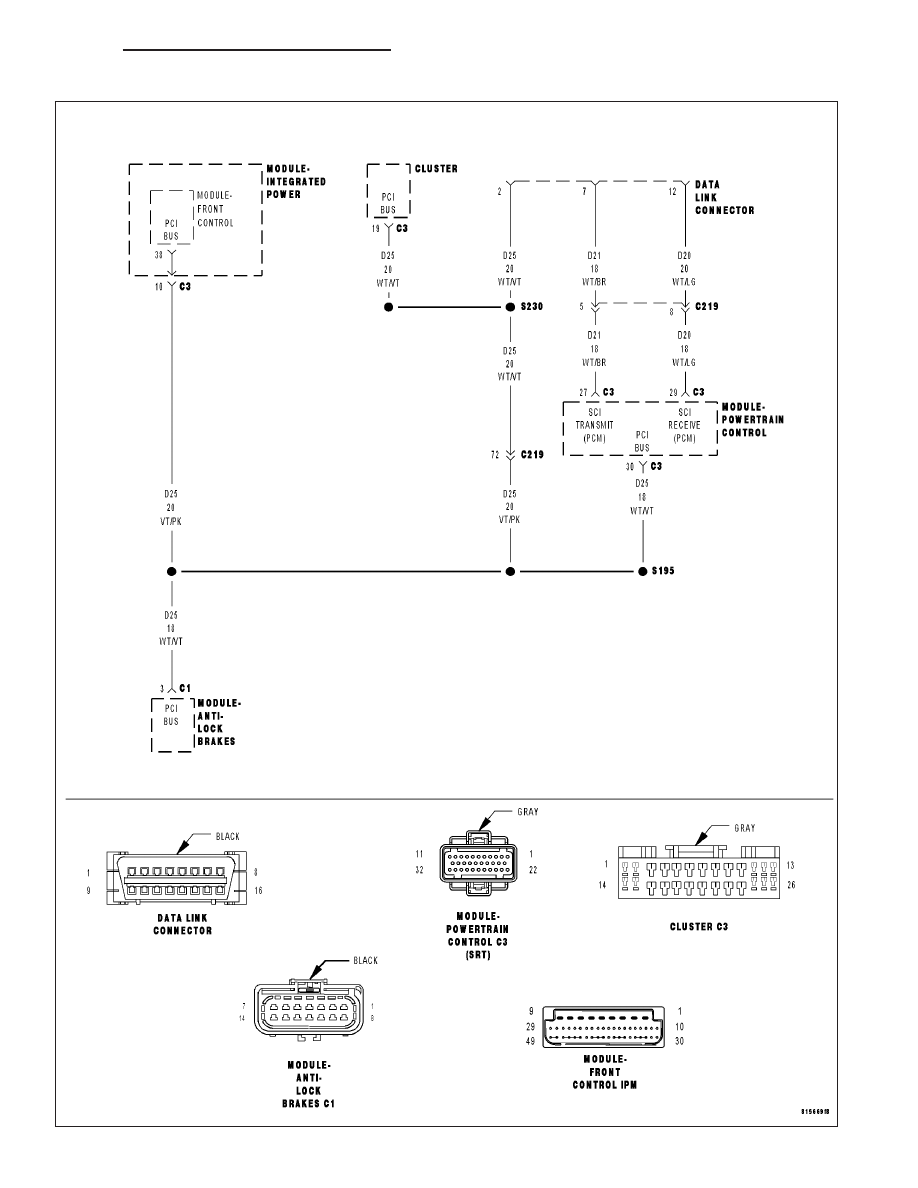

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. Battery voltage greater than 10.4 volts.

•

Set Condition:
No BUS messages recieved from the BCM for 20 seconds.

Possible Causes

(D25) PCI BUS CIRCUIT OPEN

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC RESET

Ignition on, engine not running.

With the scan tool, erase DTCs.

Cycle the ignition key on and off several times. Leaving the ignition on for at least 20 seconds.

With the scan tool, read DTCs.

Does the DTC reset?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

COMMUNICATE WITH FCM

With the scan tool, attempt to communicate with the FCM.

Can communication be established with the BCM?

Yes

>> Go To 3

No

>> Refer to the Communication Category and perform the appropriate symptom related to no communica-

tion with FCM.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 2008

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P1695-BUS MESSAGE FROM BODY CONTROL MODULE (CONTINUED)

3.

(D25) PCI BUS CIRCUIT OPEN

Turn the ignition off.

Disconnect the C3 PCM harness connector.

Disconnect the FCM harness connector.

NOTE: Inspect the PCI Bus terminal at both the PCM connectors
and the FCM connectors. Check for corrosion, damage or termi-
nal push out.

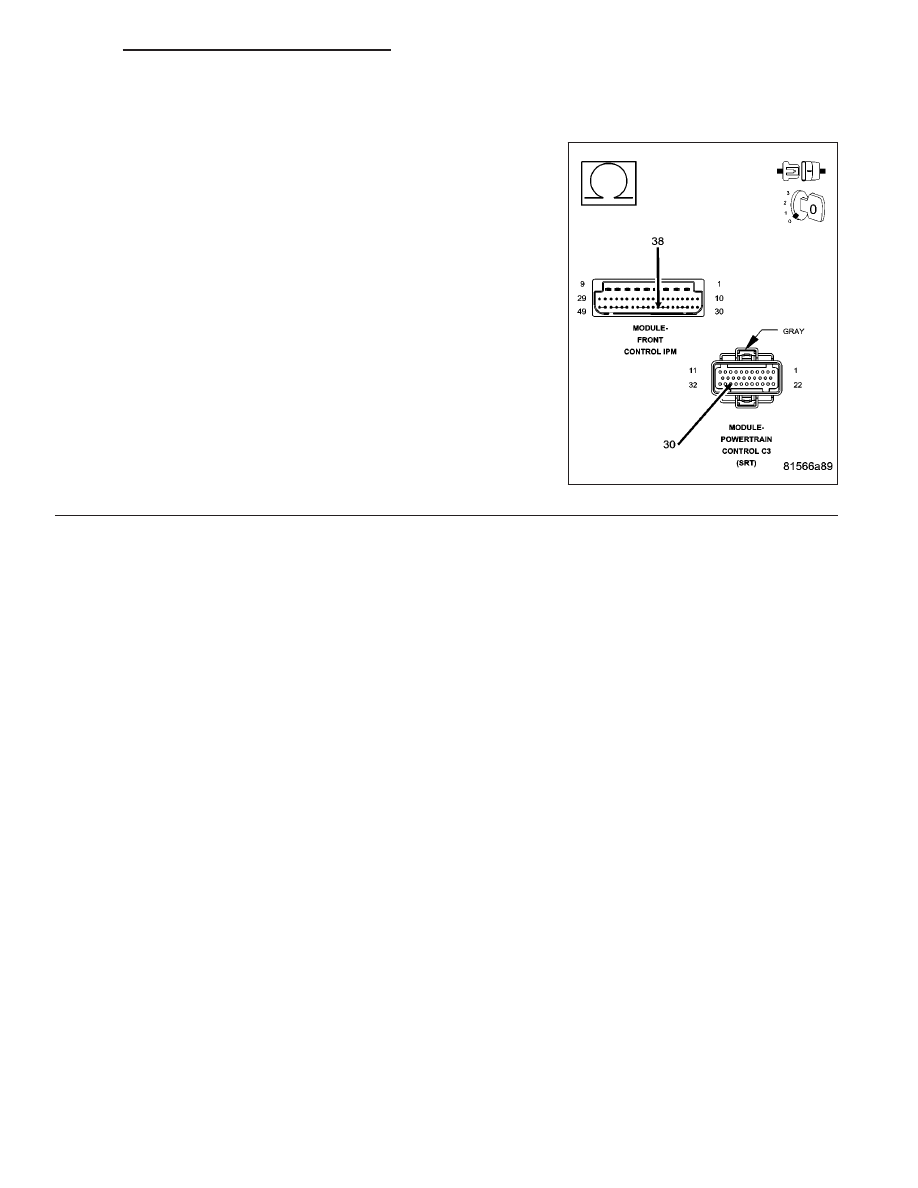

Measure the resistance of the (D25) PCI BUS circuit between the C3
PCM harness connector and the FCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the Powertrain Control Module per

Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Repair the open in the (D25) PCI BUS circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)
