P0152-O2 SENSOR 2/1 CIRCUIT HIGH (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS) (Refer to 9 - ENGINE -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With battery voltage greater than 10.4 volts, engine running for more than 4 minutes and coolant temperature
above 180°F.

•

Set Condition:
The oxygen sensor voltage is above 1.5 volts.

Possible Causes

(K43) O2 2/1 SIGNAL CIRCUIT SHORTED TO VOLTAGE

(K199) O2 SENSOR 2/1 HEATER CONTROL CIRCUIT OPEN

(K43) O2 2/1 SIGNAL CIRCUIT OPEN

(K900) SENSOR GROUND CIRCUIT OPEN

(K343) ASD RELAY OUTPUT CIRCUIT OPEN

(K43) O2 2/1 SIGNAL CIRCUIT SHORTED TO THE (K343) ASD RELAY OUTPUT CIRCUIT

O2 SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

O2 SENSOR ABOVE 1.5 VOLTS

Ignition on, engine not running.

With the scan tool, read DTCs and record the related Freeze Frame data.

Start the engine.

Allow the engine to idle for 4 to 5 minutes.

With the scan tool, read the O2 Sensor voltage.

Is the voltage above 1.5 volts?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1610

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0152-O2 SENSOR 2/1 CIRCUIT HIGH (CONTINUED)

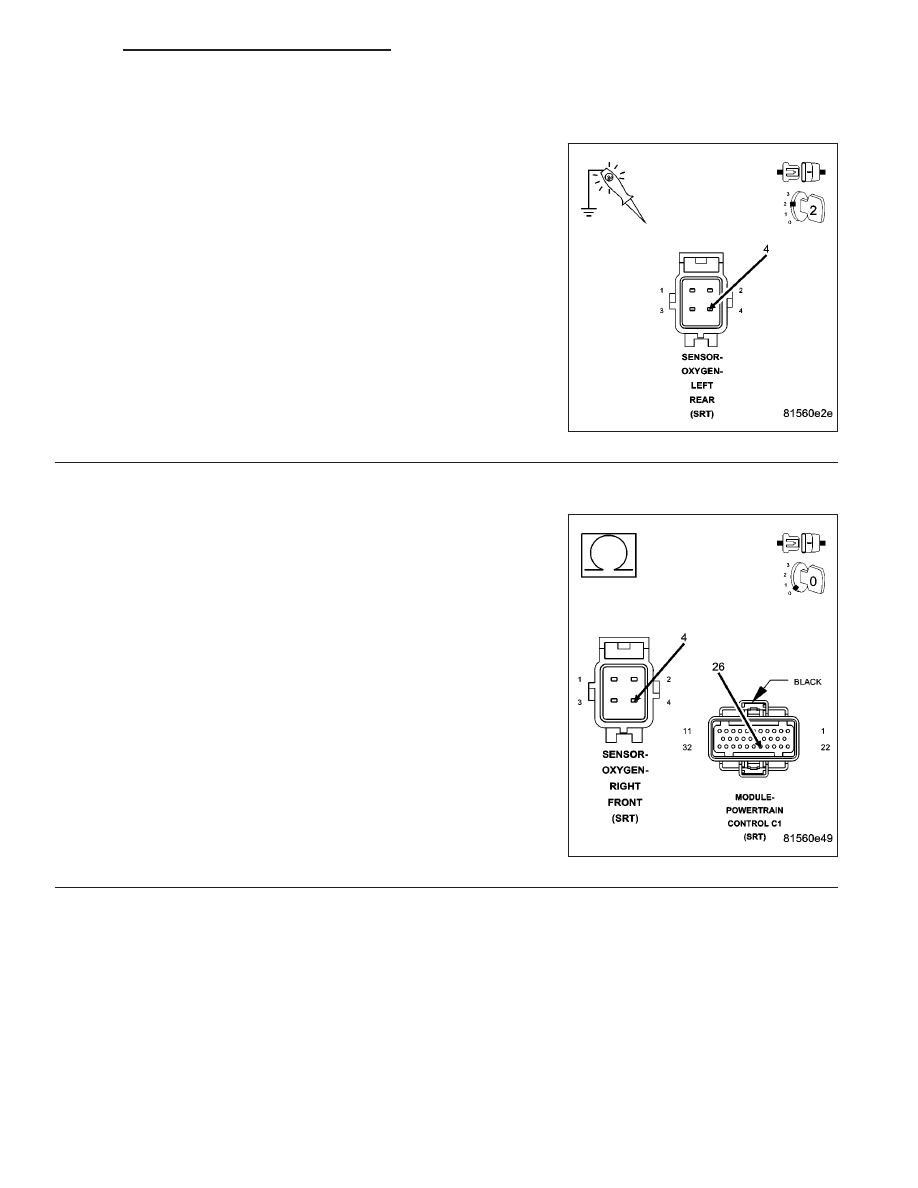

2.

(K43) O2 2/1 SIGNAL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the C1 PCM harness connector.

Ignition on, engine not running.

Using a 12-volt test light connected to ground, probe the (K43) O2
Sensor 2/1 Signal circuit at the 2/1 O2 Sensor harness connector.

Does the test light illuminate brightly?

Yes

>> Repair the short to voltage in the (K43) O2 Sensor 2/1

Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

3.

(K43) O2 SENSOR 2/1 SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (K43) O2 Sensor 2/1 Signal circuit from
the O2 Sensor harness connector to the C1 PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the open in the (K43) O2 Sensor 2/1 Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1611

P0152-O2 SENSOR 2/1 CIRCUIT HIGH (CONTINUED)

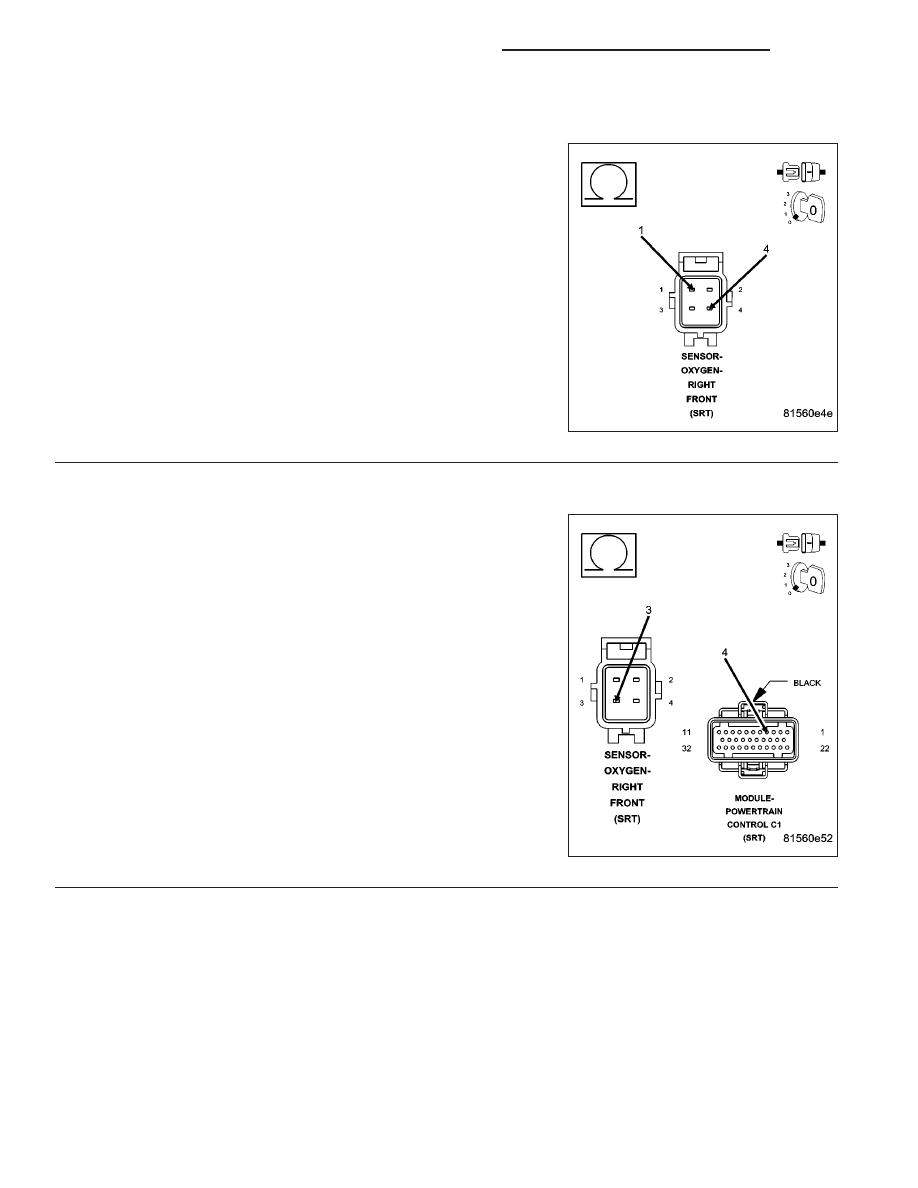

4.

(K43) O2 2/1 SENSOR SIGNAL CIRCUIT SHORTED TO THE (K343) ASD RELAY OUTPUT CIRCUIT

Measure the resistance between the (K43) O2 Sensor 2/1 Signal cir-
cuit and the (K343) ASD Relay Output circuit at the O2 Sensor har-
ness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short between the (K43) O2 Sensor 2/1 Signal

circuit and the (K343) ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

5.

(K900) SENSOR GROUND CIRCUIT OPEN

Measure the resistance of the (K900) Sensor ground circuit from the
O2 Sensor harness connector to the C1 PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the open in the (K900) Sensor ground circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1612

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0152-O2 SENSOR 2/1 CIRCUIT HIGH (CONTINUED)

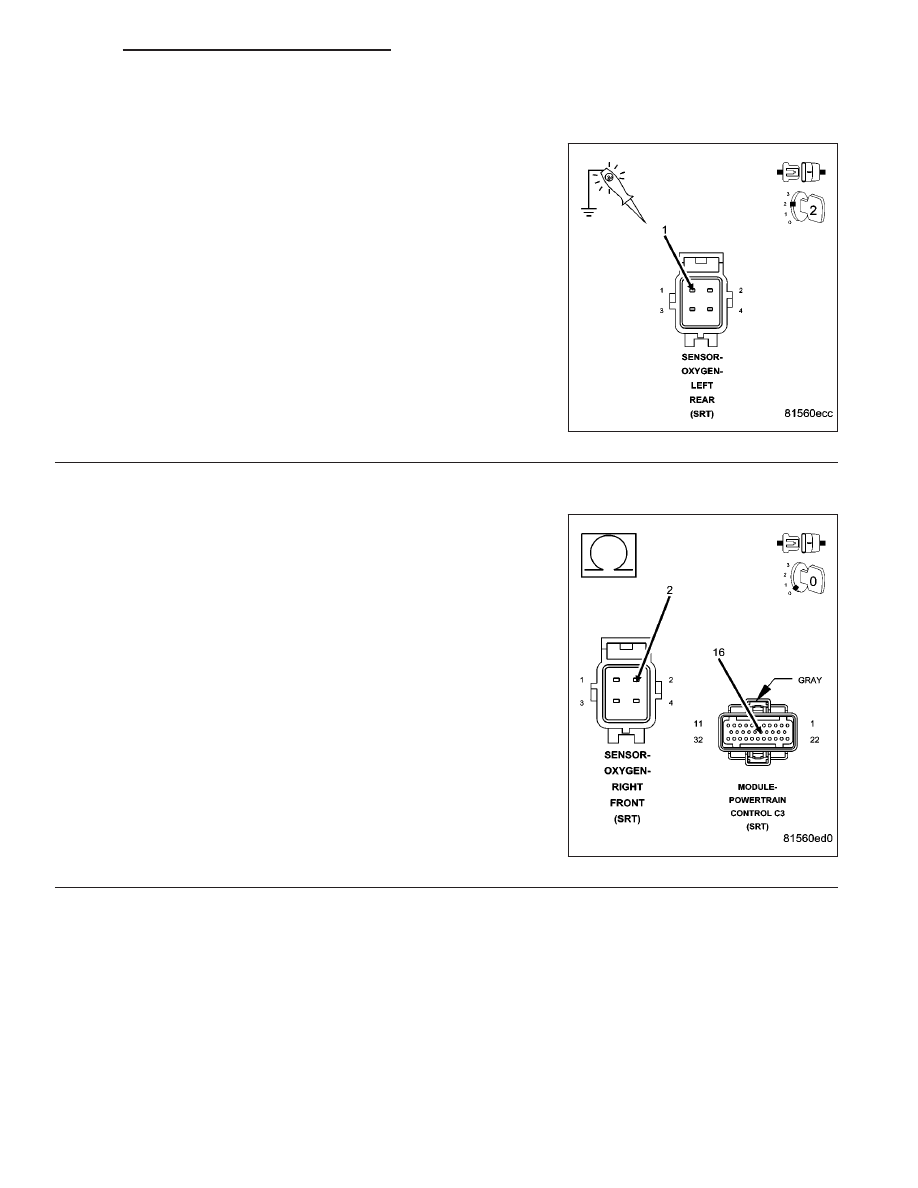

6.

(K343) ASD RELAY OUTPUT CIRCUIT OPEN

Connect the PCM harness connectors.

Ignition on, engine not running.

With the scan tool actuate the O2 Heater Test.

Using a 12-volt test light connected to ground, probe the (K343) ASD
Relay Output circuit.

Does the test light illuminate brightly?

Yes

>> Go To 7

No

>> Repair the open in the (K343) ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

7.

(K199) O2 SENSOR 2/1 HEATER CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the C3 PCM harness connector.

Measure the resistance of the (K199) O2 Sensor 2/1 Heater Control
circuit from the O2 Sensor harness connector to the PCM harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the open in the (K199) O2 Sensor 2/1 Heater Con-

trol Circuit (PWM) circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1613
