P2146-BANK 1 (CYLINDERS 1-3) SHORTED HIGH OR LOW (CONTINUED)

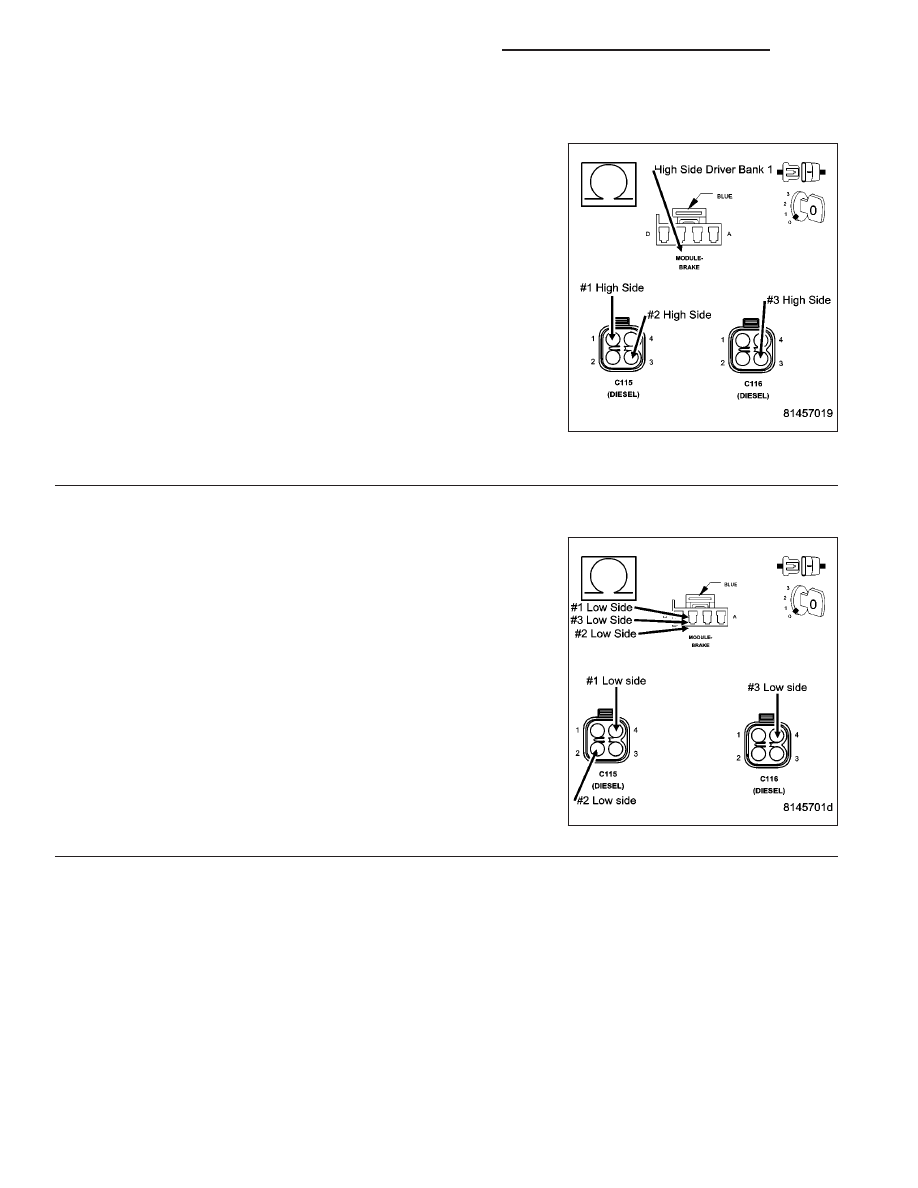

2.

HIGH SIDE DRIVER CIRCUIT OPEN

Turn the ignition off.

Disconnect the ECM harness connectors.

Disconnect the Injector 1-3 harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the injector high side driver circuit between
the Bank 1 high side driver circuit in the ECM harness connector and
the high side driver circuit in the injector harness connectors for cylin-
ders 1-3.

Is the resistance less than 10 Ohms?

Yes

>> Go To 3

No

>> Repair the open high side driver circuit from ECM harness

connector to the Injector harness connector.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

3.

LOW SIDE DRIVER CIRCUIT OPEN

Measure the resistance of the #1,#2, and #3 injector low side driver
circuits between the ECM harness connector and the injector harness
connectors.

Is the resistance less than 10 Ohms?

Yes

>> Go To 4

No

>> Repair the open low side driver circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1426

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2146-BANK 1 (CYLINDERS 1-3) SHORTED HIGH OR LOW (CONTINUED)

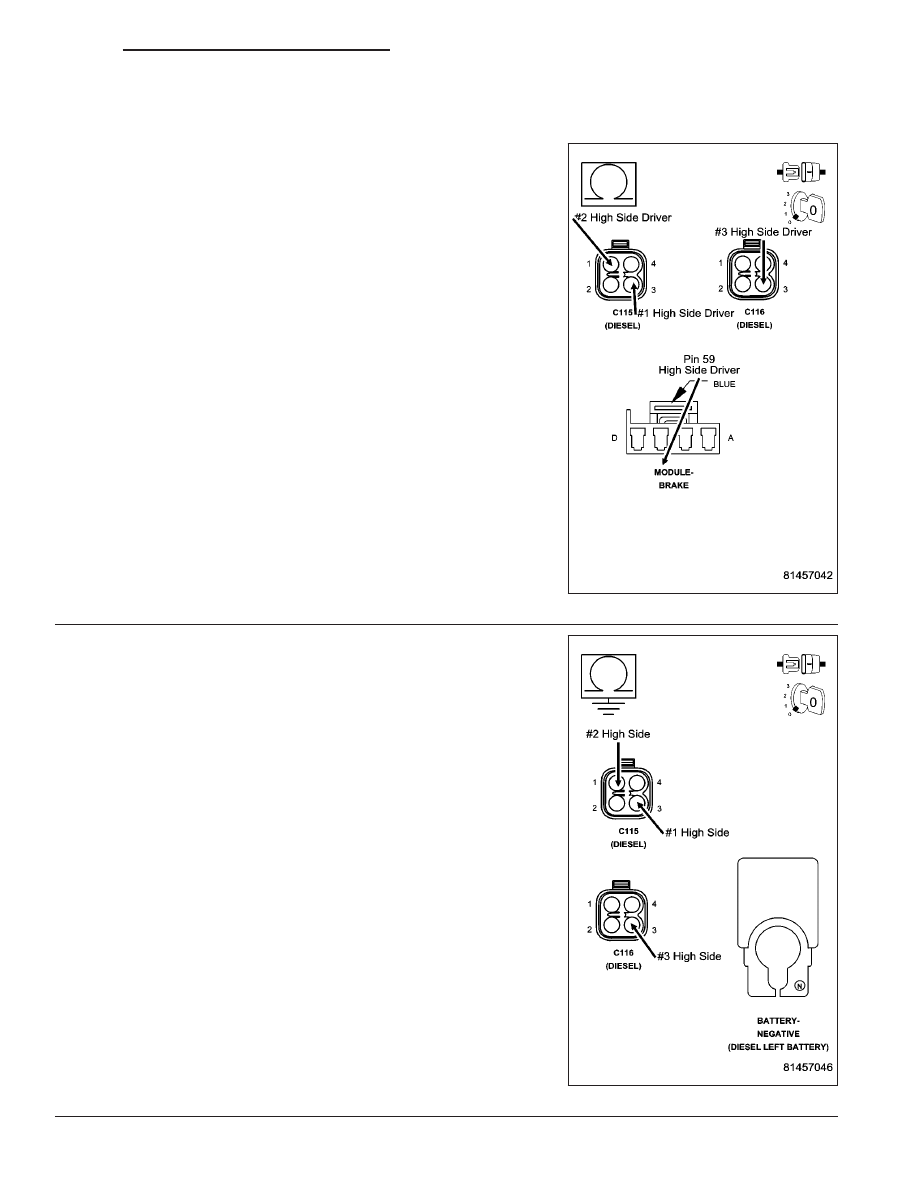

4.

HIGH SIDE DRIVER SHORTED TO LOW SIDE DRIVER

Measure the resistance between the Bank 1 high side driver circuit at
the ECM harness connector and the low side driver circuit for injectors
1-3 at the ECM harness connector.

Is the resistance more than 100k Ohms?

Yes

>> Go To 5

No

>> Repair the High side circuit shorted to the low side circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

5.

HIGH SIDE DRIVERS SHORTED LOW

Measure the resistance of the injector harness connector high side
driver circuits to battery negative for injectors 1-3.

Is the resistance more than 100k Ohms?

Yes

>> Go To 6

No

>> Repair the High side driver shorted low in the harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1427

P2146-BANK 1 (CYLINDERS 1-3) SHORTED HIGH OR LOW (CONTINUED)

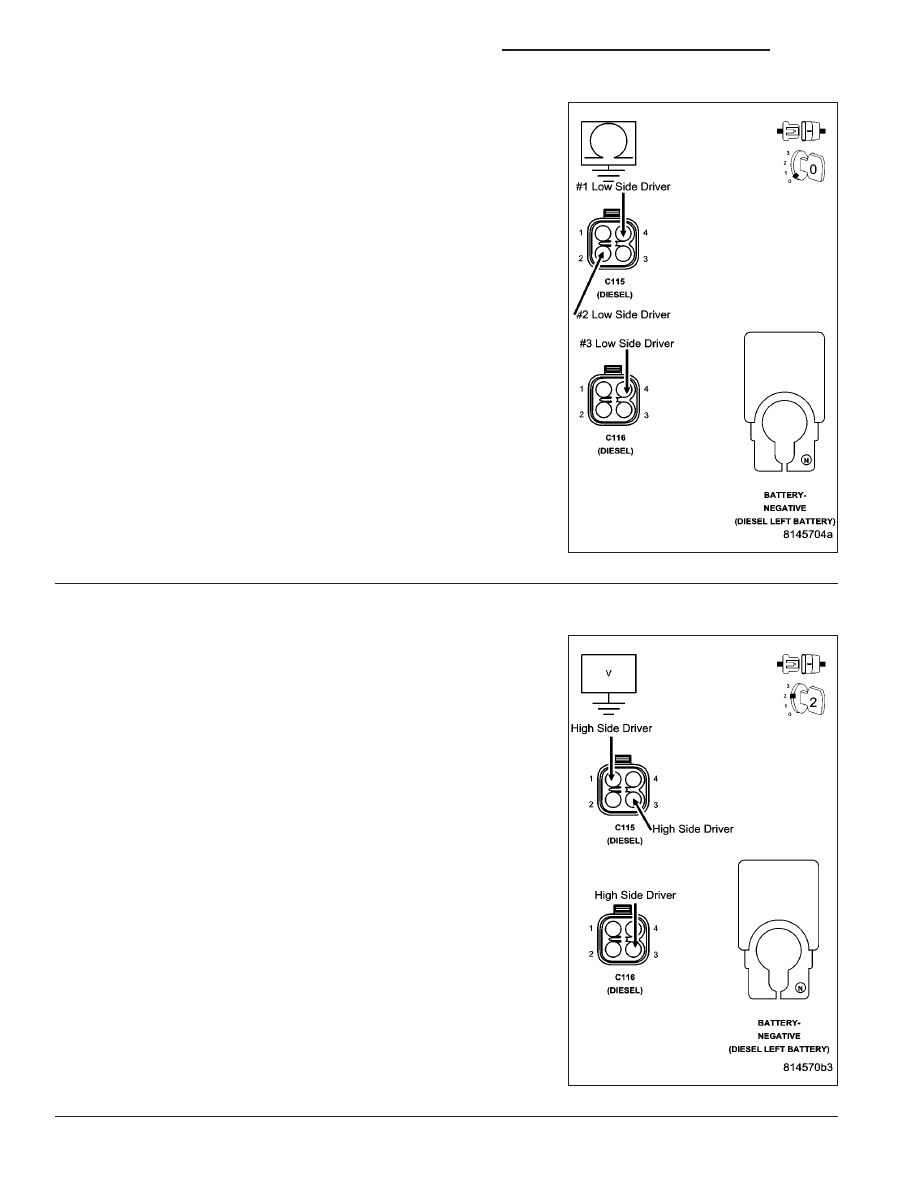

6.

LOW SIDE DRIVERS SHORTED LOW

Measure the resistance of the injector harness connector Low side
driver circuits to battery negative for injectors 1-3.

Is the resistance more than 100k Ohms?

Yes

>> Go To 7

No

>> Repair the Low side driver shorted low in the harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

7.

HIGH SIDE DRIVER SHORTED TO VOLTAGE

Measure the voltage between the high side driver circuit in the engine
harness and battery negative.

Is the voltage less than 1 volt?

Yes

>> Go To 8

No

>> Repair the high side driver shorted to voltage.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1428

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P2146-BANK 1 (CYLINDERS 1-3) SHORTED HIGH OR LOW (CONTINUED)

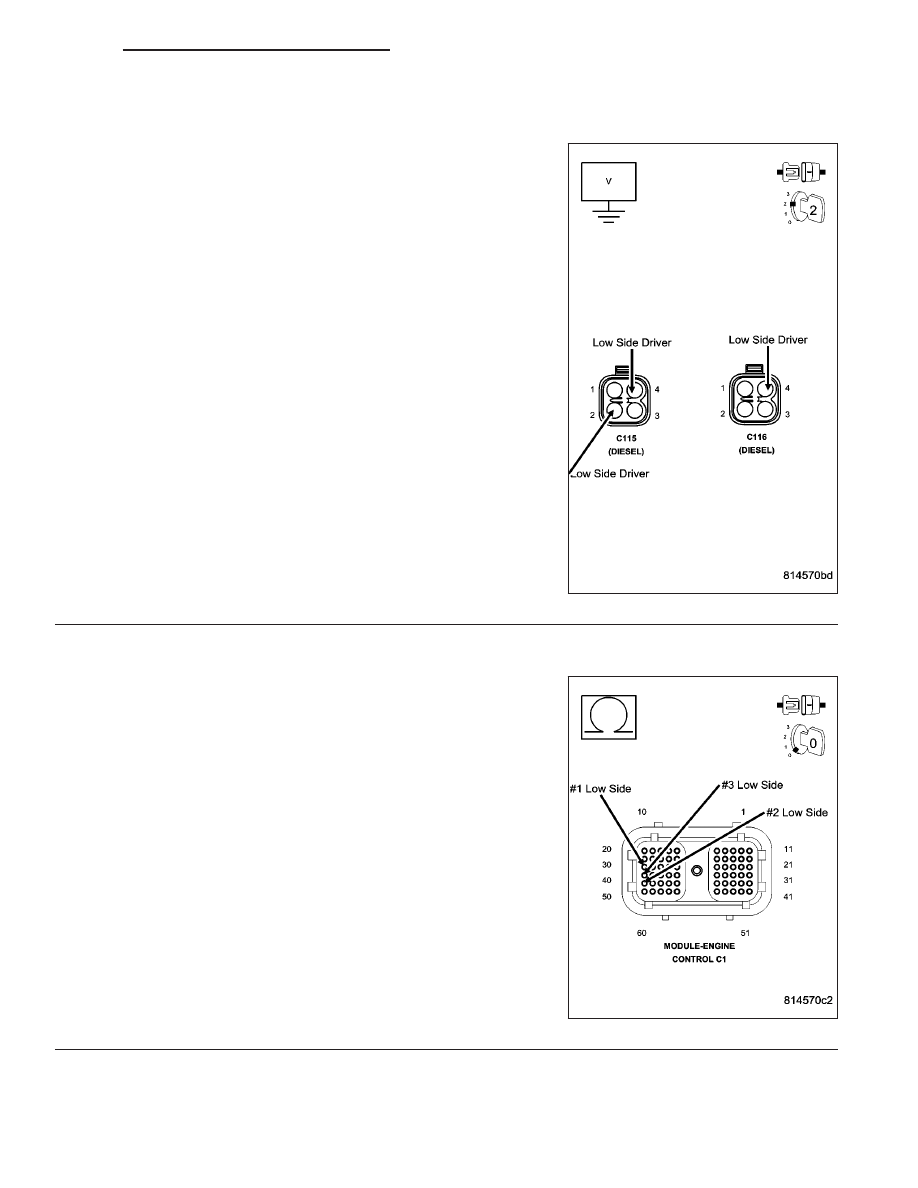

8.

LOW SIDE DRIVER SHORTED TO VOLTAGE

Measure the voltage between the low side driver circuit in the engine
harness and battery negative for cylinders 1-3.

Is the voltage less than 1 volt?

Yes

>> Go To 9

No

>> Repair the low side driver shorted to voltage.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9.

LOW SIDE DRIVER CIRCUIT SHORTED OTHER LOW SIDE DRIVER CIRCUIT

Measure the resistance of each of the Bank 1 low side driver circuit to
all other Bank 1 low side driver circuits at the ECM harness connector.

Is the resistance greater than 100k ohms?

Yes

>> Go To 10

No

>> Repair Low side driver circuit shorted to other Low side

driver circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)
