P0581-HIGH VOLTAGE DETECTED AT THE SPEED CONTROL SWITCH (CONTINUED)

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Key on or Engine running.

•

Set Condition:
Speed Control MUX switch above 11.5 volts for 5 seconds.

Possible Causes

S/C WIRING HARNESS OBSERVABLE PROBLEM

CLOCKSPRING SIGNAL/GROUND CIRCUIT OPEN

SPEED CONTROL ON/OFF SWITCH

S/C SWITCH SIGNAL CKT SHORTED TO VOLTAGE

S/C SWITCH SIGNAL CIRCUIT OPEN ECM TO CLOCK SPRING

S/C SWITCH SIGNAL CIRCUIT OPEN CLOCKSPRING TO S/C SWITCH

S/C SWITCH GROUND CIRCUIT OPEN CLOCKSPRING TO S/C SWITCH

S/C SWITCH GROUND CIRCUIT OPEN ECM TO CLOCKSPRING

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

Scan tool SHOWS SPEED CONTROL SWITCH ON/OFF

Turn the ignition on.

With the scan tool in Inputs/Outputs, read the Speed Control inputs state in ECM.

While monitoring the scan tool, push the Speed Control On/Off Switch several times, then leave it on.

Did the scan tool show Speed Control Switch off and on?

Yes

>> Go To 2

No

>> Test Complete.

2.

S/C WIRING HARNESS OBSERVABLE PROBLEM

Turn the ignition off.

Using the Schematics as a guide, inspect the Wiring and Connectors.

Were any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 3

9 - 1338

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0581-HIGH VOLTAGE DETECTED AT THE SPEED CONTROL SWITCH (CONTINUED)

3.

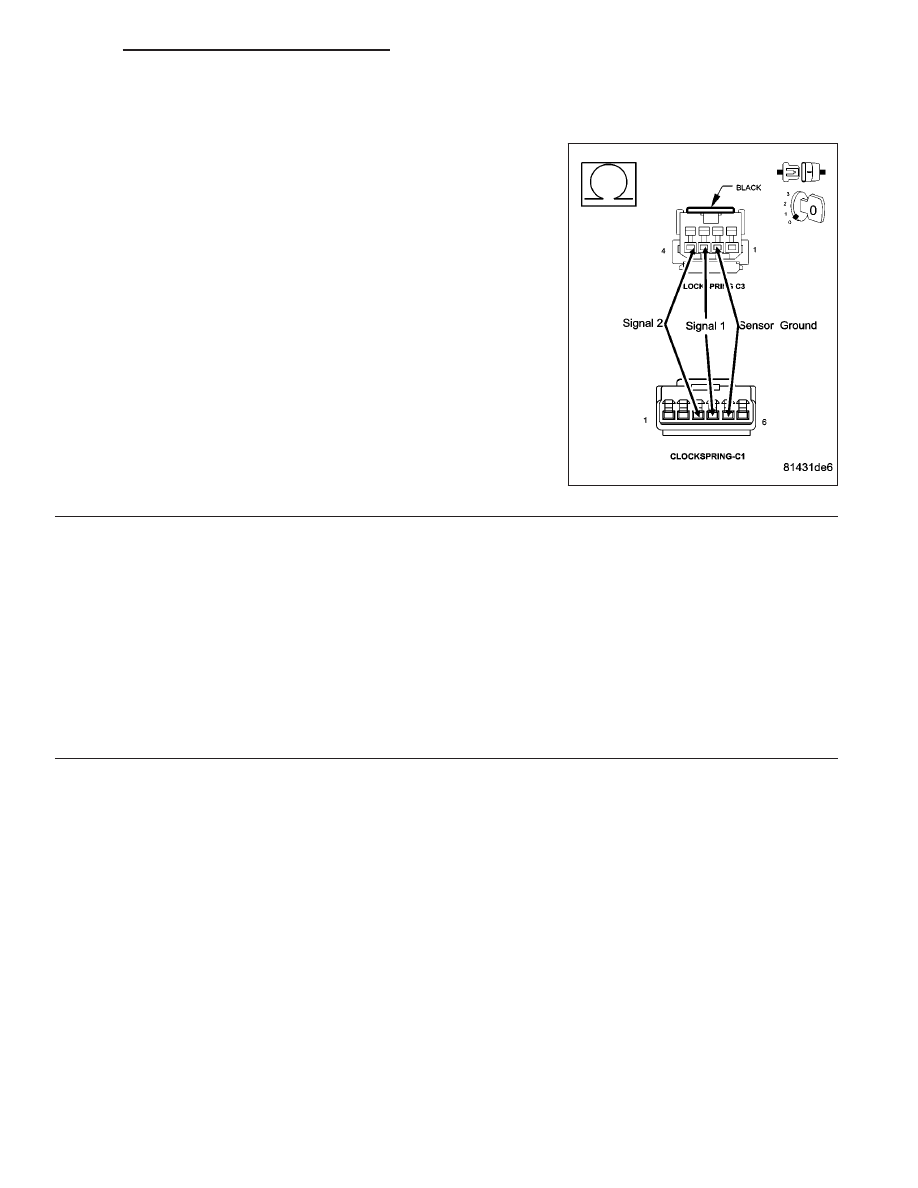

CLOCKSPRING SIGNAL/GROUND CIRCUIT OPEN

Disconnect the upper and lower clockspring harness connectors.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the sensor ground circuit between the upper
and lower clockspring harness connectors.

Measure the resistance of the speed control switch signal circuit
between the upper and lower clockspring harness connectors.

Was the resistance above 5.0 ohms for either circuit?

Yes

>> Replace the clockspring.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 4

4.

SPEED CONTROL ON/OFF SWITCH

Disconnect the Speed Control On/Off Switch 2-way harness connector only.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance across the S/C On/Off Switch.

Is the resistance between 20.3K and 20.7K ohms?

Yes

>> Go To 5

No

>> Replace the On/Off Switch.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1339

P0581-HIGH VOLTAGE DETECTED AT THE SPEED CONTROL SWITCH (CONTINUED)

5.

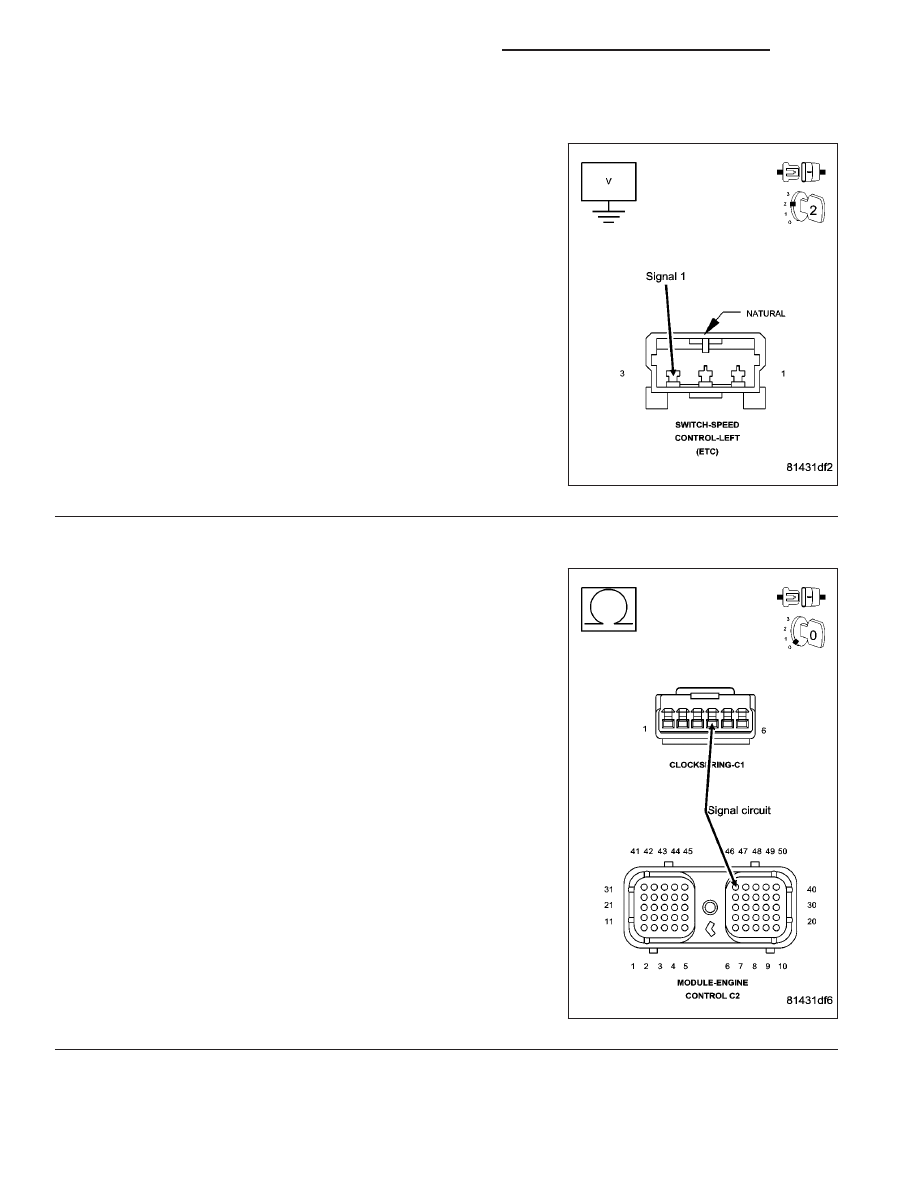

S/C SWITCH SIGNAL CKT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the S/C Switch Signal Circuit at the On/Off
Switch 2-way connector.

Is the voltage above 6.0 volts?

Yes

>> Repair the Speed Control Switch Signal Circuit for a short

to voltage.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 6

6.

S/C SWITCH SIGNAL CIRCUIT OPEN ECM TO CLOCK SPRING

Turn the ignition off.

Disconnect the ECM harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the S/C Switch Signal Circuit between the
ECM connector and the Clockspring Connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair open Speed Control Switch Signal Circuit ECM to

Clockspring.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1340

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0581-HIGH VOLTAGE DETECTED AT THE SPEED CONTROL SWITCH (CONTINUED)

7.

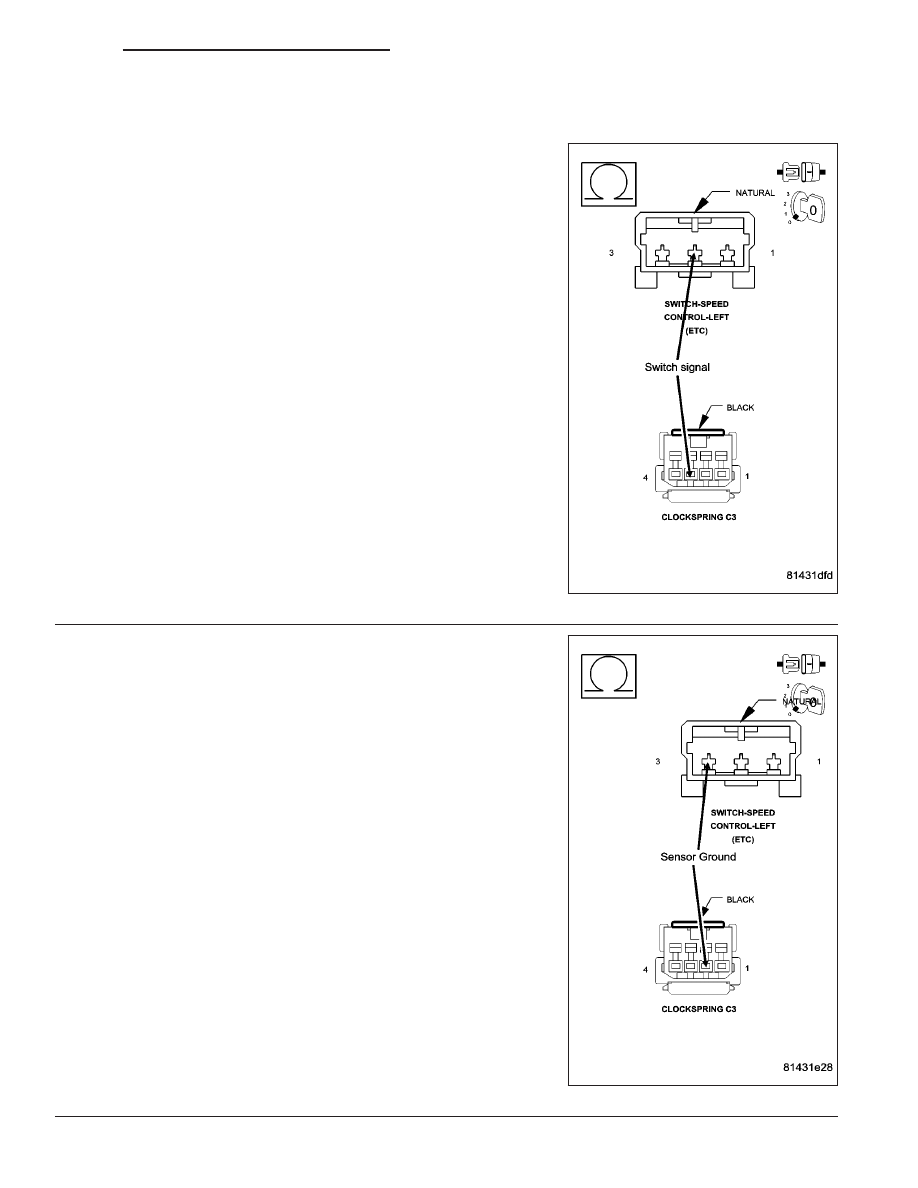

S/C SWITCH SIGNAL CIRCUIT OPEN CLOCKSPRING TO S/C SWITCH

Measure the resistance of the S/C Switch Signal Circuit from the
clockspring harness connector to the On/Off switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the open Speed Control Switch Signal Circuit

Clockspring to S/C switch.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

8.

S/C SWITCH GROUND CIRCUIT OPEN CLOCKSPRING TO S/C
SWITCH

Measure the resistance of the S/C Switch Sensor Ground Circuit
between the On/Off Switch 2-way harness connector to the clock-
spring harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair open ground circuit from clockspring to S/C switch.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)
