P0562-BATTERY VOLTAGE LOW (CONTINUED)

7.

HIGH RESISTANCE IN WIRE HARNESS

Turn the ignition off.

Disconnect the ECM harness connectors.

Disconnect the battery terminals.

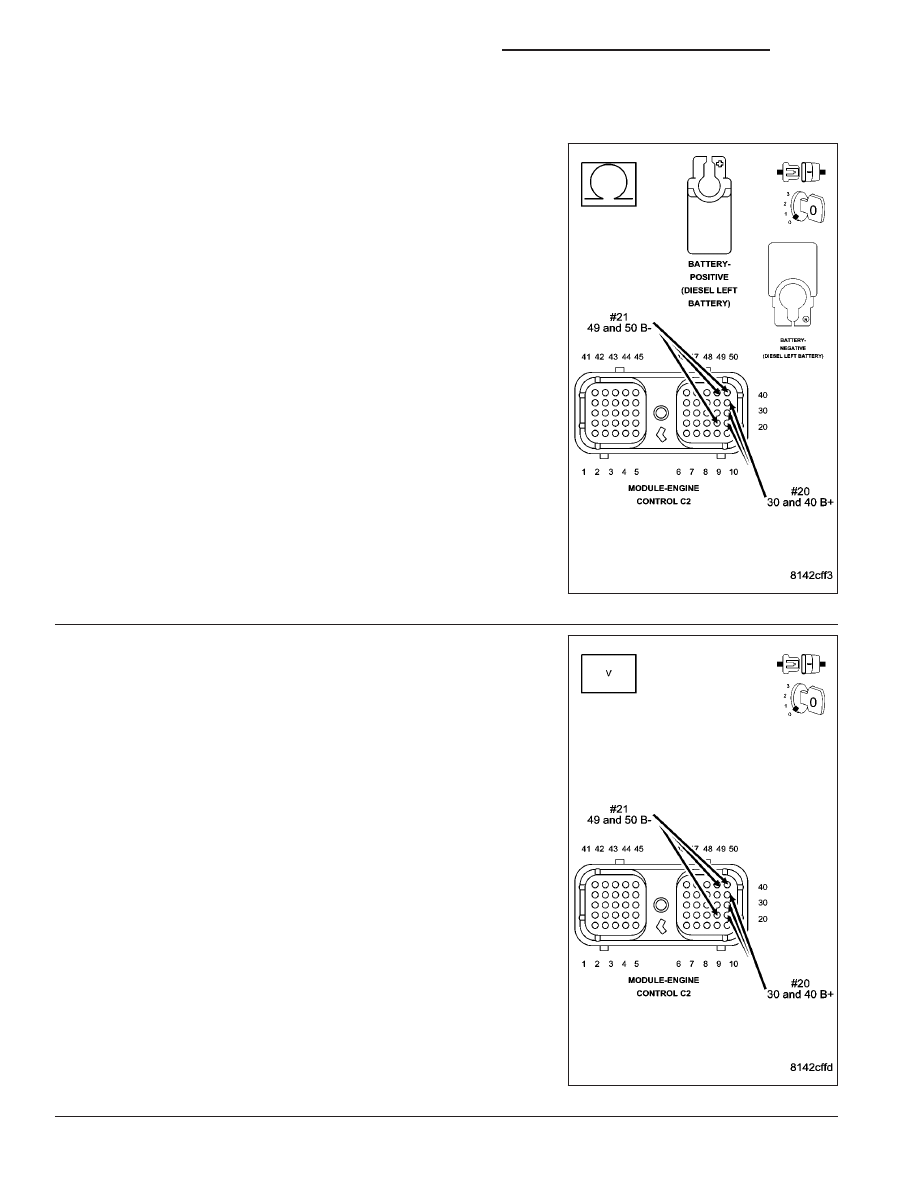

Measure the resistance from the positive and negative battery posts to
the appropriate circuits in the ECM harness connector

Is the resistance less than 10 Ohms?

Yes

>> Go To 8

No

>> Repair the high resistance in the wire harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

8.

ECM

Reconnect the battery terminals.

Measure and record the voltage between battery positive pins of the
ECM connector and the battery negative circuits of the ECM harness
connector.

Reconnect the ECM harness connectors.

Use the scan tool to measure and record battery voltage.

Are the readings within 3 volts of each other?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

9 - 1322

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0563-BATTERY VOLTAGE HIGH

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1323

P0563-BATTERY VOLTAGE HIGH (CONTINUED)

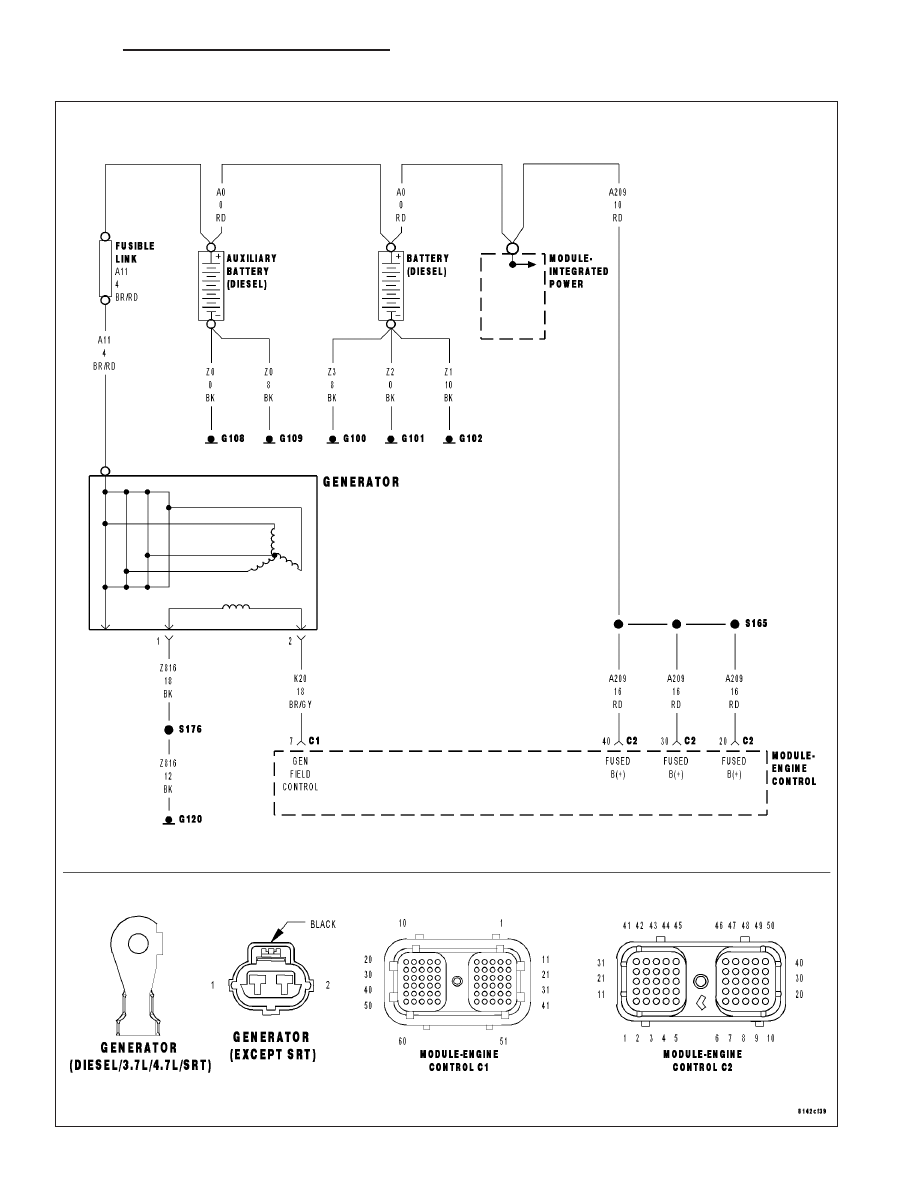

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the key on or the engine running.

•

Set Condition:
The battery voltage detected by the ECM is greater than a calibrated value.

Possible Causes

P0622 PRESENT

P2502 PRESENT

P2504 PRESENT

BATTERIES IMPROPERLY INSTALLED

ECM

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

P0622 PRESENT

With the scan tool, read DTCs.

Is P0622 set?

Yes

>> Repair P0622 first.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

P2502 PRESENT

With the scan tool, read DTCs.

Is P2502 set?

Yes

>> Repair P2502 first.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

P2504 PRESENT

With the scan tool, read DTCs.

Is P2504 set?

Yes

>> Repair P2504 first.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 4

9 - 1324

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0563-BATTERY VOLTAGE HIGH (CONTINUED)

4.

BATTERIES IMPROPERLY INSTALLED

Disconnect the ECM harness connectors.

Measure the battery voltage between the positive circuits and ground
of the ECM harness connector.

Is the voltage less than 19 volts?

Yes

>> Go To 5

No

>> Install the battery system correctly.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

5.

ECM

Reconnect the battery terminals.

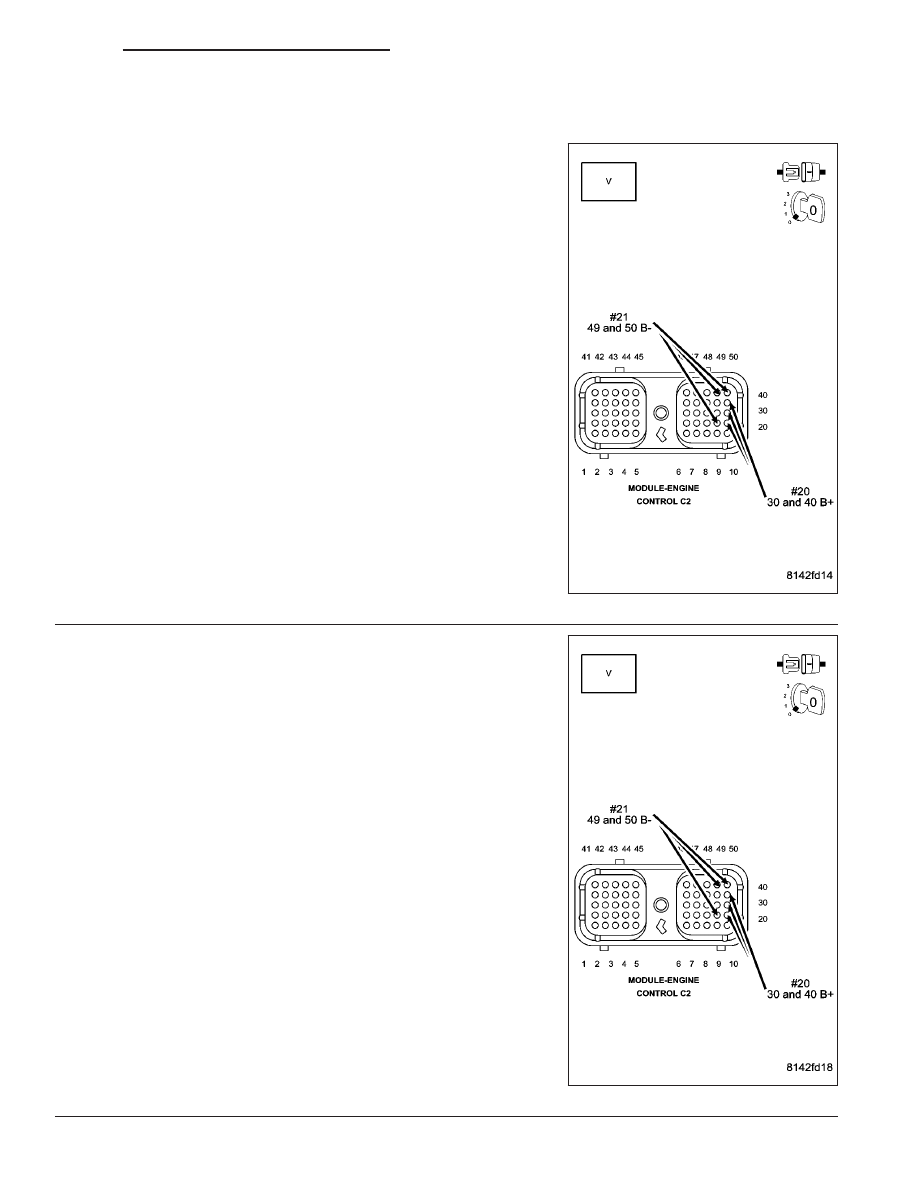

Measure and record the voltage between battery positive pins of the
ECM connector and the battery negative circuits of the ECM harness
connector.

Reconnect the ECM harness connectors.

Use the scan tool to measure and record battery voltage.

Are the readings within 3 volts of each other?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure). (Refer to 9 - ENGINE - DIAGNO-
SIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)
