P0524-OIL PRESSURE TOO LOW

9 - 1298

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0524-OIL PRESSURE TOO LOW (CONTINUED)

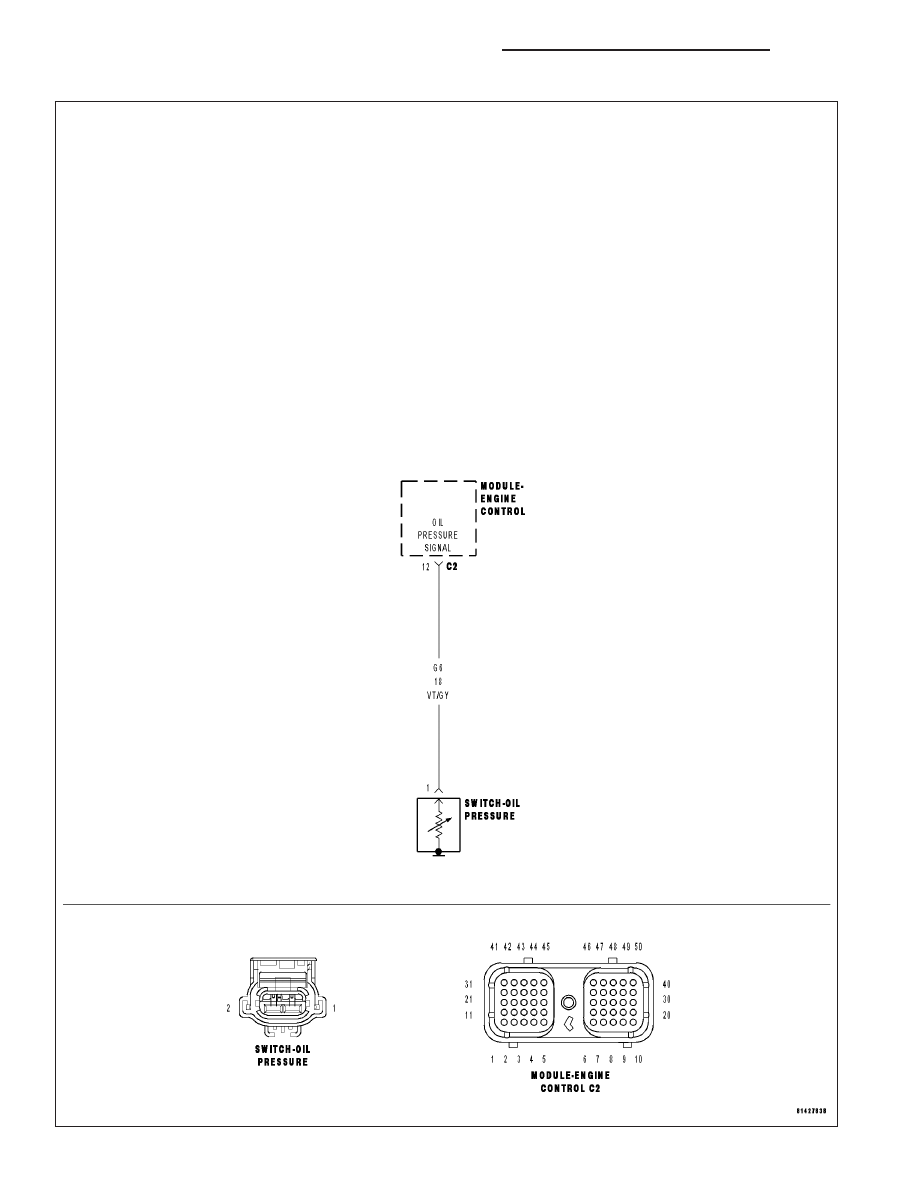

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the engine is running.

•

Set Condition:
The oil pressure detected by the ECM is less than a calibrated value.

Possible Causes

LOW OIL LEVEL

(G6) SIGNAL CIRCUIT SHORT TO GROUND

OIL PRESSURE SWITCH

INTERNAL ENGINE DAMAGE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

LOW OIL LEVEL

Check the engine oil level.

Is the engine oil in the safe operating range?

Yes

>> Go To 2

No

>> Repair any condition that may cause the oil level to be above or below the safe operating range.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

2.

SIGNAL CIRCUIT SHORT TO GROUND

With the scan tool, erase DTCs.

Turn the ignition off.

Disconnect the oil pressure switch harness connector.

Turn the ignition on for 1 minute.

Did DTC P0521 set?

Yes

>> Go To 3

No

>> Repair the (G6) signal circuit shorted to ground.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1299

P0524-OIL PRESSURE TOO LOW (CONTINUED)

3.

OIL PRESSURE SWITCH

Measure the engine oil pressure with a mechanical gauge.

Is the oil pressure within the acceptable operating range?

Yes

>> Replace the oil pressure switch.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Repair internal engine damage.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

9 - 1300

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

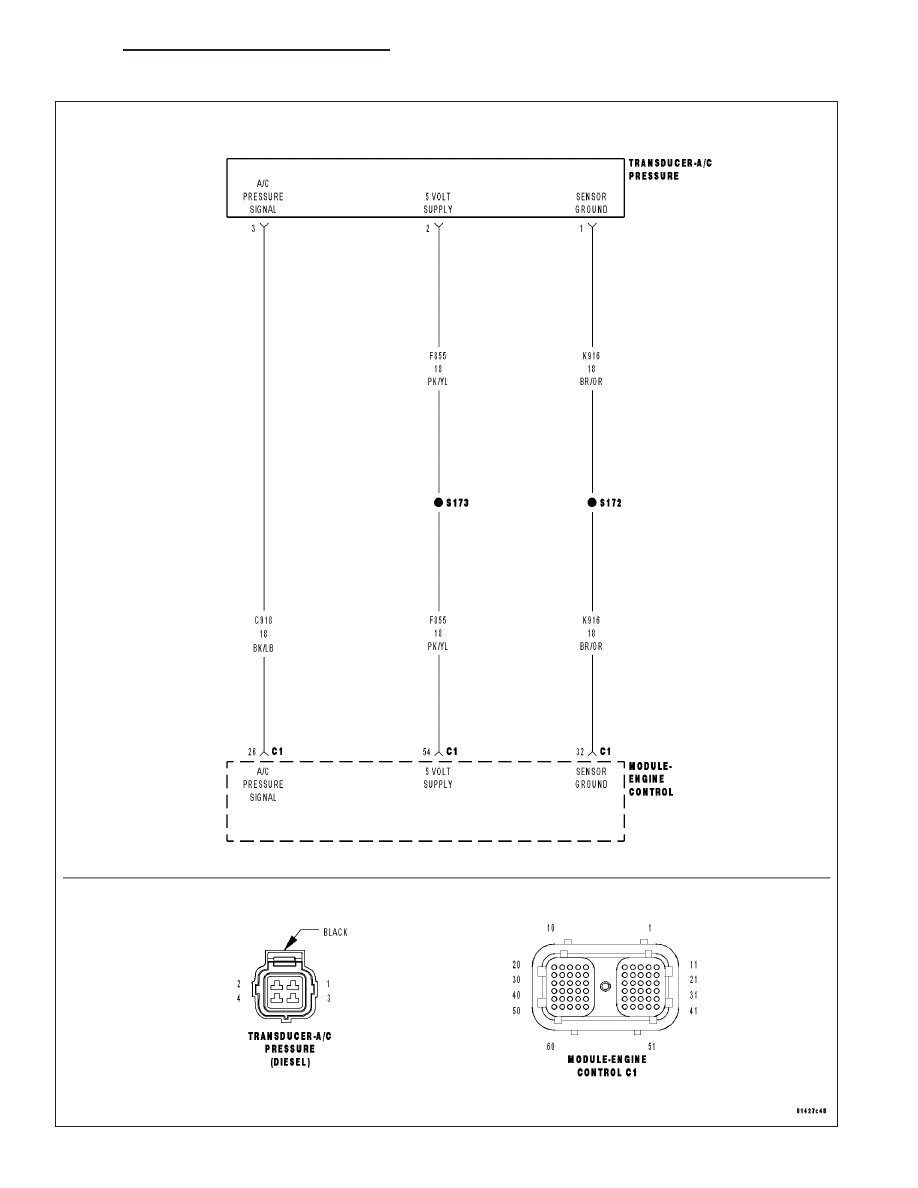

P0532-A/C SENDING UNIT VOLTS TOO LOW

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1301
