P0381-WAIT TO START LAMP INOPERATIVE

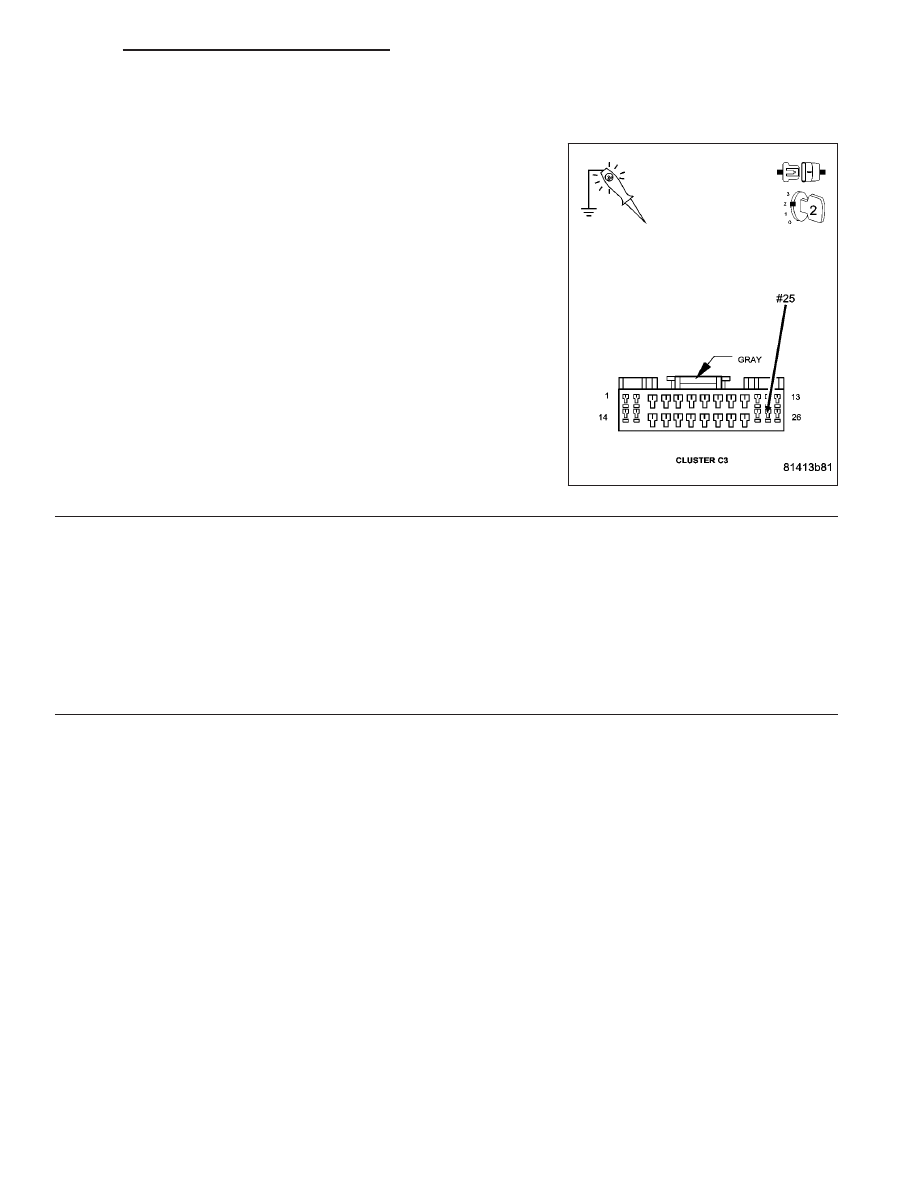

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
The cluster sends a signal to the ECM that it has detected a failed wait to start lamp.

Possible Causes

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

WAIT-TO-START LIGHT BULB

WIRING/CONNECTOR PROBLEM

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

WAIT-TO-START LAMP DOES NOT COME ON

Turn the ignition off.

While watching the wait-to-start lamp, turn the ignition key on.

Did the wait-to-start lamp light?

Yes

>> Go To 2

No

>> Go To 3

2.

WAIT-TO-START LAMP STAYS ON ALL THE TIME

Turn the ignition off.

While watching the wait-to-start lamp, turn the ignition key on.

Does the wait-to-start lamp stay on all the time?

Yes

>> Go To 3

No

>> Wait-to-start Lamp operating normally. Test passed.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

9 - 1250

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0381-WAIT TO START LAMP INOPERATIVE (CONTINUED)

3.

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

Turn the ignition off.

Remove the cluster.

NOTE: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Using a 12-Volt test Light, check the Fused Ignition Switch Run/Start
circuit.

Is the light illuminated and bright?

Yes

>> Go To 4

No

>> Repair the open fused Ignition Switch Output circuit.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

4.

WAIT-TO-START LIGHT BULB

Remove and inspect the Wait-to-Start Bulb.

Is the Bulb Ok?

Yes

>> Test complete.

No

>> Replace the Wait-to-Start Bulb.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1251

P0461-Fuel Level Unit No Change Over Time

9 - 1252

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0461-Fuel Level Unit No Change Over Time (CONTINUED)

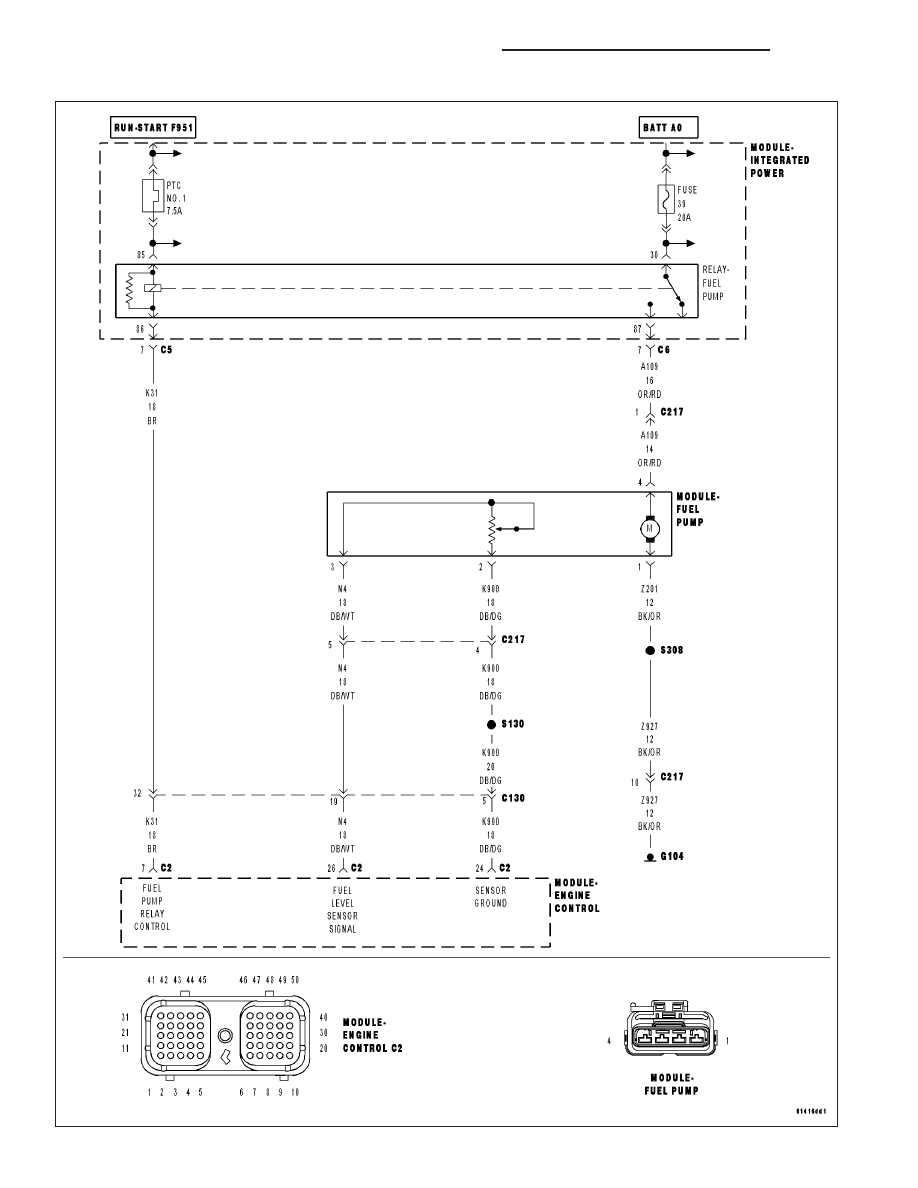

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the engine is running.

•

Set Condition:
Fuel level does not change by a calibrated amount over a calibrated amount of time.

Possible Causes

EXTERNAL DAMAGE TO FUEL TANK

FUEL LEVEL SENSOR

INSIDE OF FUEL TANK OBSTRUCTED DAMAGED

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

EXTERNAL DAMAGE TO FUEL TANK

Visually inspect the fuel tank for external damage.

Is the fuel tank damaged from the outside?

Yes

>> Fix or replace the fuel tank.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 2

2.

FUEL LEVEL SENSOR

Disconnect the wiring harness from the fuel level sensor.

NOTE: Check connectors - Clean/repair as necessary.
Remove the fuel level sensor from the fuel tank.

Does the fuel level float move freely?

Yes

>> Go To 3

No

>> Replace the fuel level sensor.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES/ENGINE CONTROL MODULE - DIAGNOSIS AND TESTING)
