P0338-CRANKSHAFT POSITION (CKP) SENSOR VOLTAGE TOO HIGH

9 - 1234

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0338-CRANKSHAFT POSITION (CKP) SENSOR VOLTAGE TOO HIGH (CONTINUED)

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

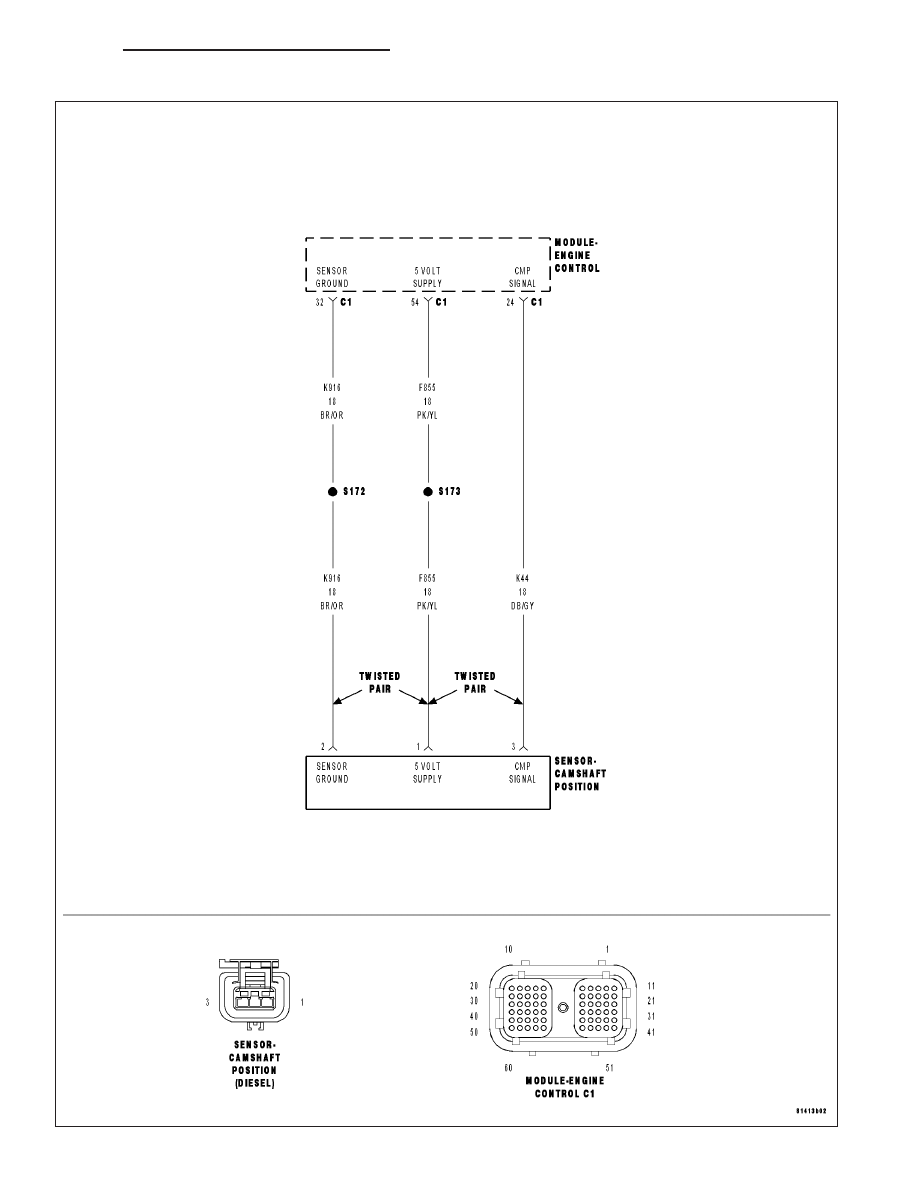

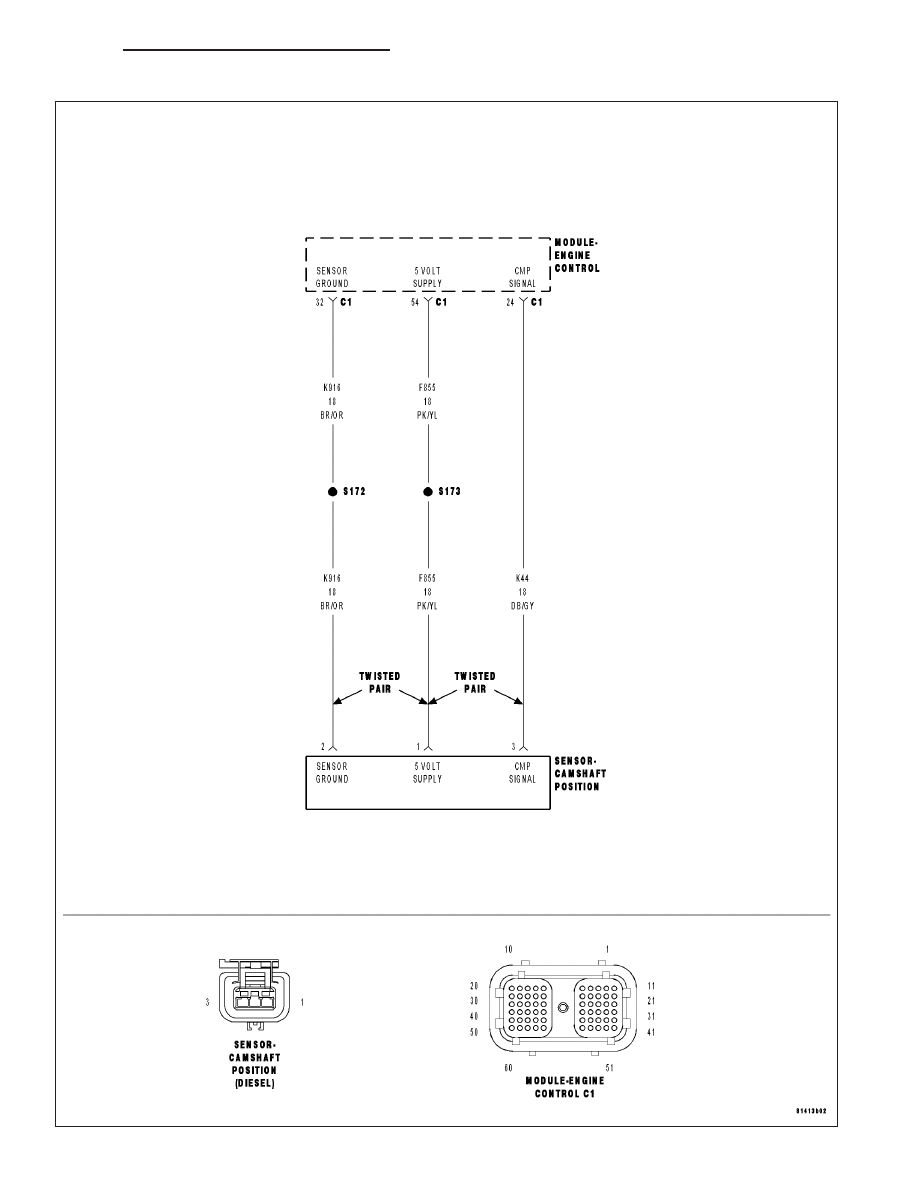

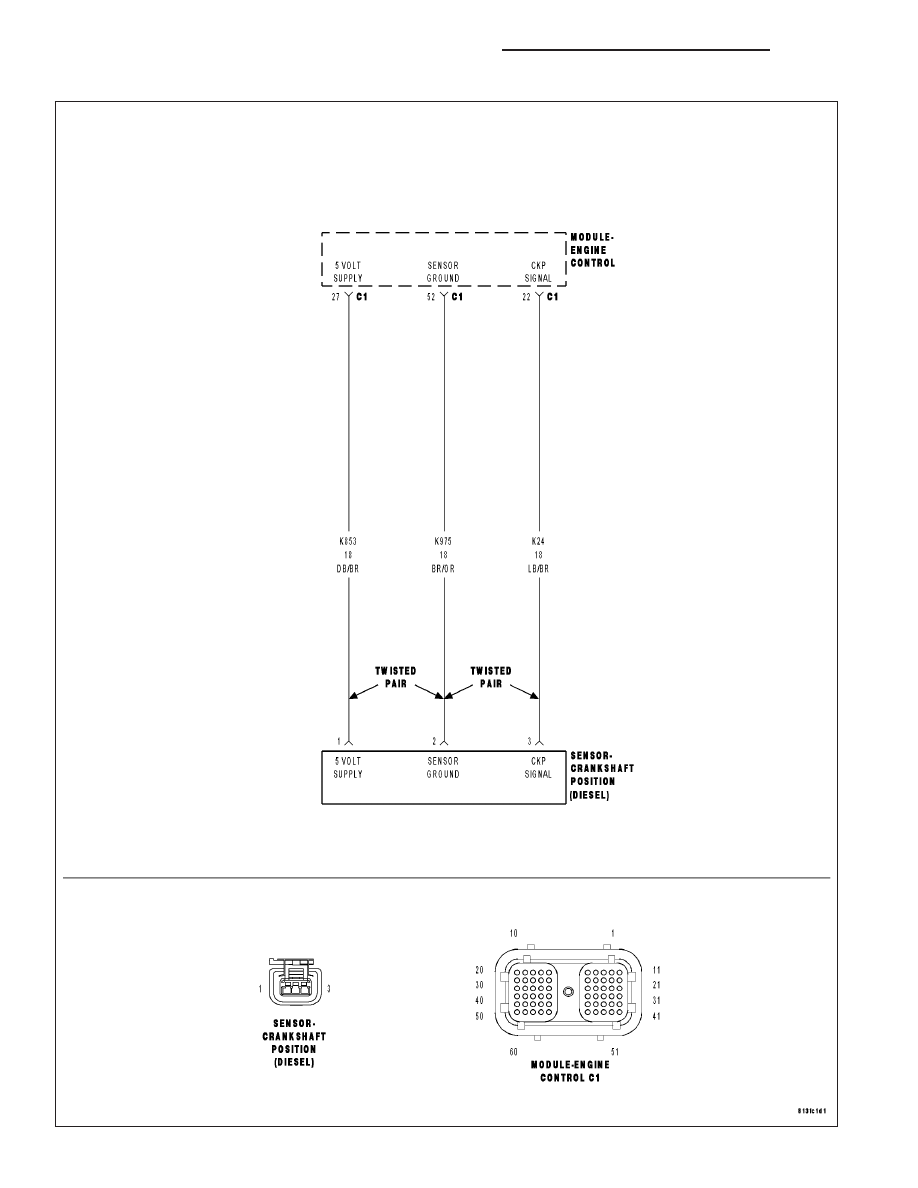

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the key on.

•

Set Condition:
Voltage detected at the CKP is above a calibrated value for a calibrated amount of time.

Possible Causes

(K853) 5-VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

INTERMITTENT CONDITION

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

(K853) 5-VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the ECM harness connector(s).

Disconnect the CKP sensor harness connector.

Check connectors - Clean/repair as necessary.

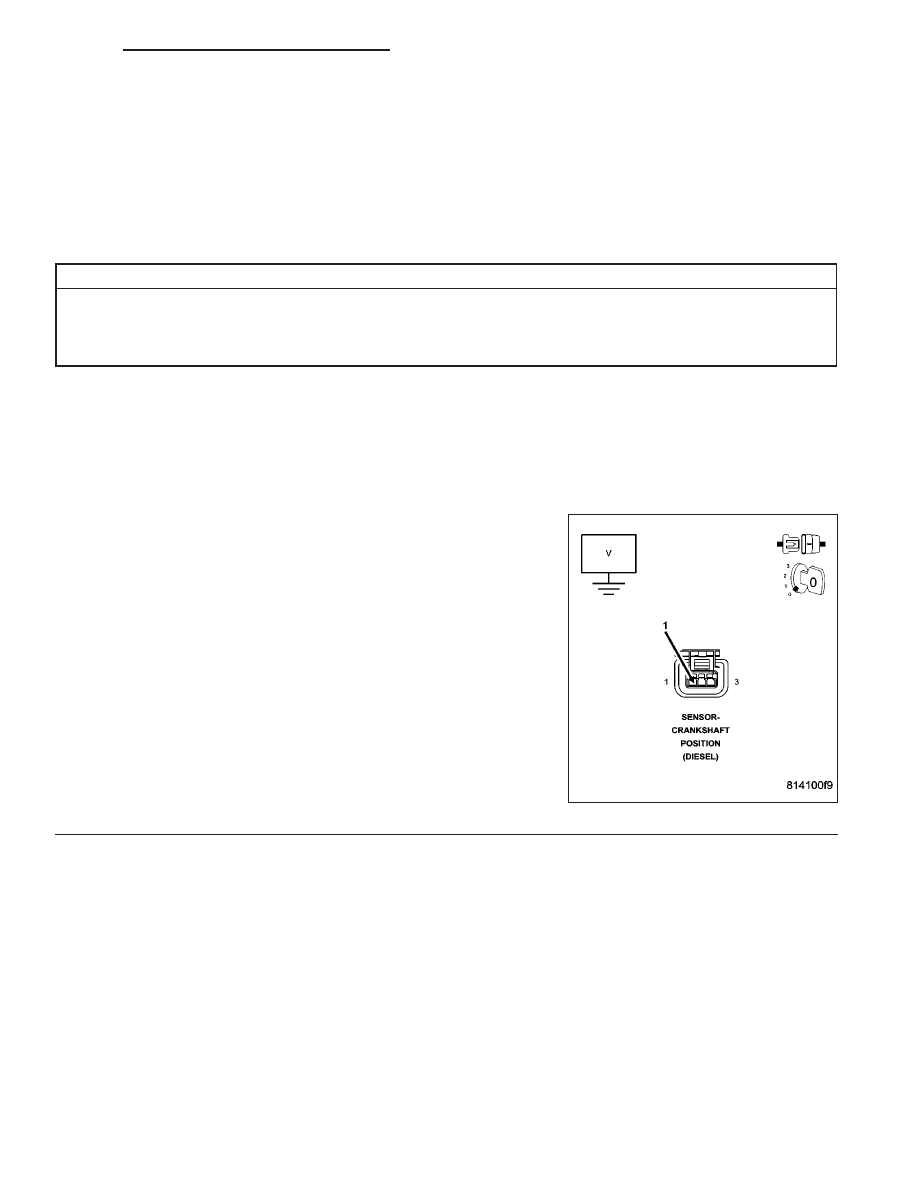

Measure voltage between the (K853) 5-volt supply circuit in the sensor
harness connector and battery negative.

Is the voltage greater than 1 volt?

Yes

>> Repair or replace the shorted wiring harness.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Go To 2

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1235

P0338-CRANKSHAFT POSITION (CKP) SENSOR VOLTAGE TOO HIGH (CONTINUED)

2.

ECM

Reconnect the ECM harness connectors.

Ignition on, engine not running.

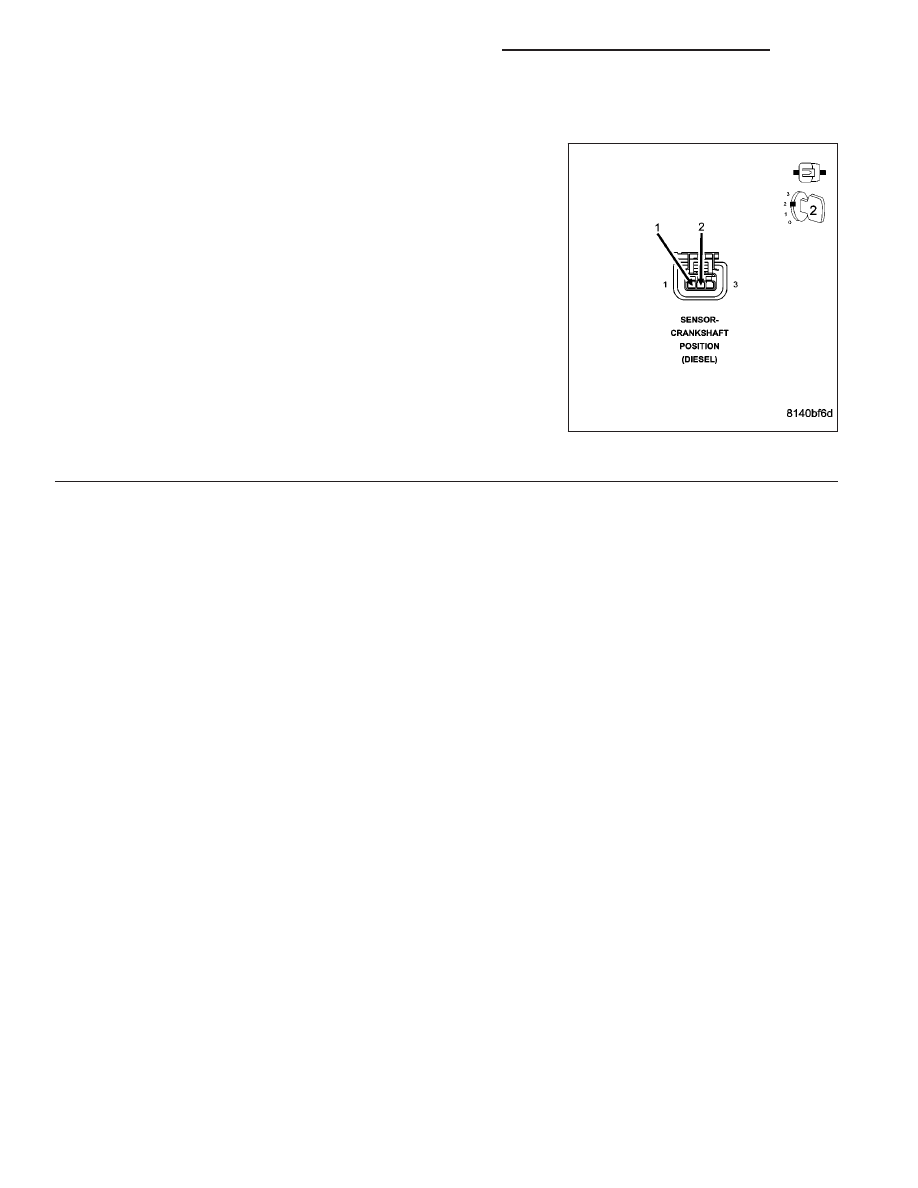

Connect a jumper wire between the sensor (K853) 5-volt supply circuit
and the sensor (K975) return in the sensor harness connector.

Did DTC P0337 set?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom

(Diagnostic Procedure).

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/ENGINE CONTROL MODULE - DIAG-
NOSIS AND TESTING)
