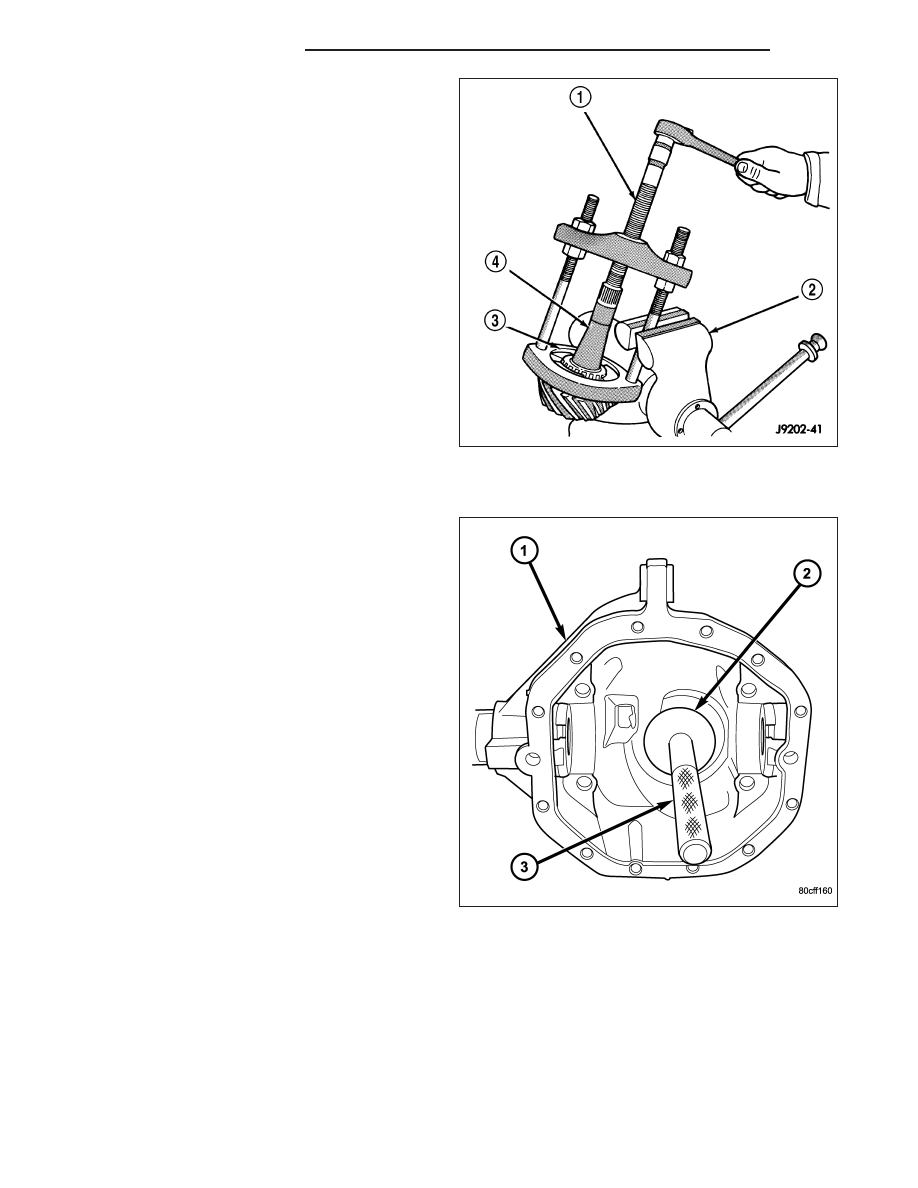

19. Remove rear pinion bearing with Puller/Press

C-293-PA (1) and Adapters C-293-42 (3).

20. Remove depth shims from the pinion shaft and

record thickness of shims.

INSTALLATION

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the other matching gear. If ring and pin-
ion gears or bearings are replaced, Refer to
Adjustments for Pinion Gear Depth Setting.

1. Apply Mopar Door Ease or equivalent lubricant to

outside surface of the bearing cups.

2. Install rear pinion bearing cup with Installer 8692

(2) and Driver Handle C-4171 (3).

3 - 176

FRONT AXLE - C205F

DR/DH

3. Install front pinion bearing cup with Installer 8693

and Handle C-4171.

4. Lubricate front pinion bearing and install bearing in

the housing.

5. Apply a light coating of gear lubricant on the lip of

pinion seal.

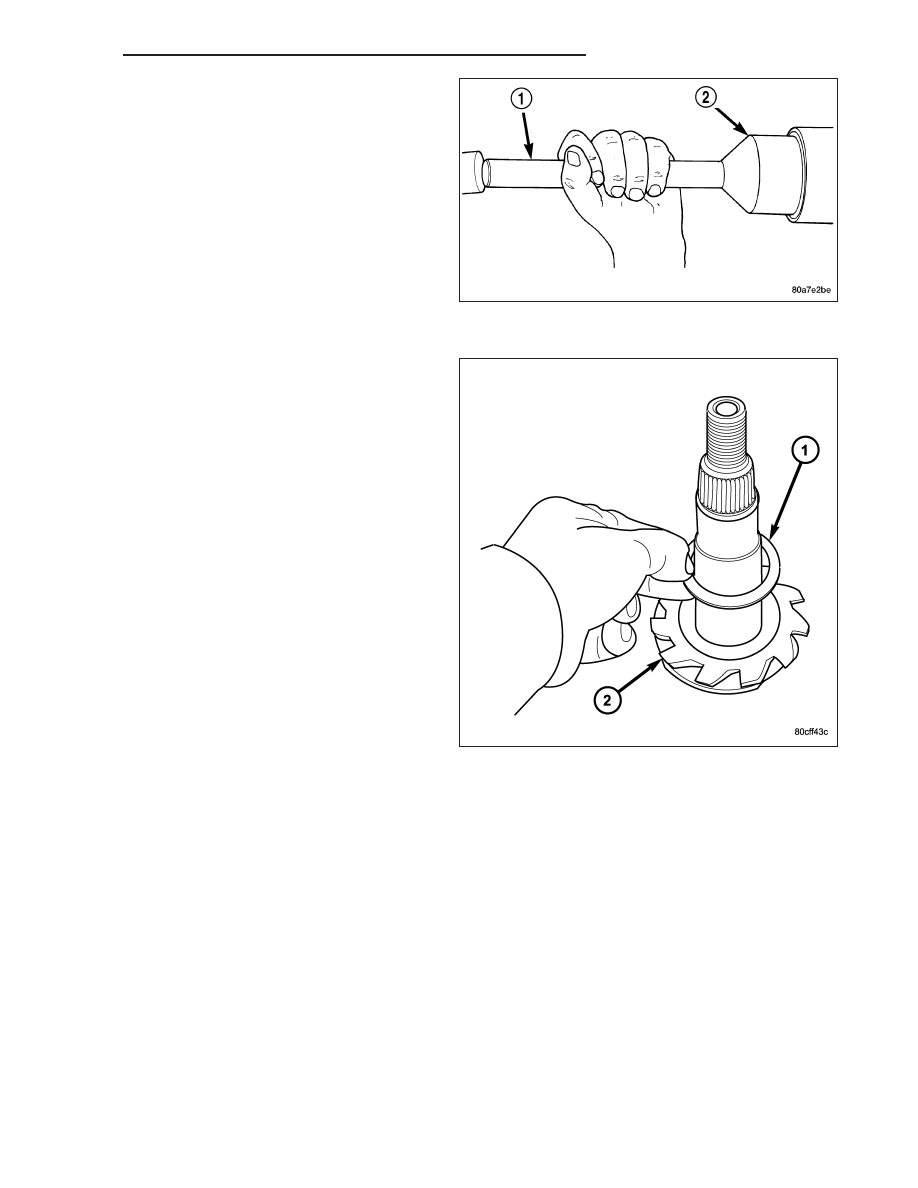

6. Install pinion seal with Installer 8695 (2) and Han-

dle C-4171 (1).

7. Place pinion depth shim (1) on the pinion shaft (2).

DR/DH

FRONT AXLE - C205F

3 - 177

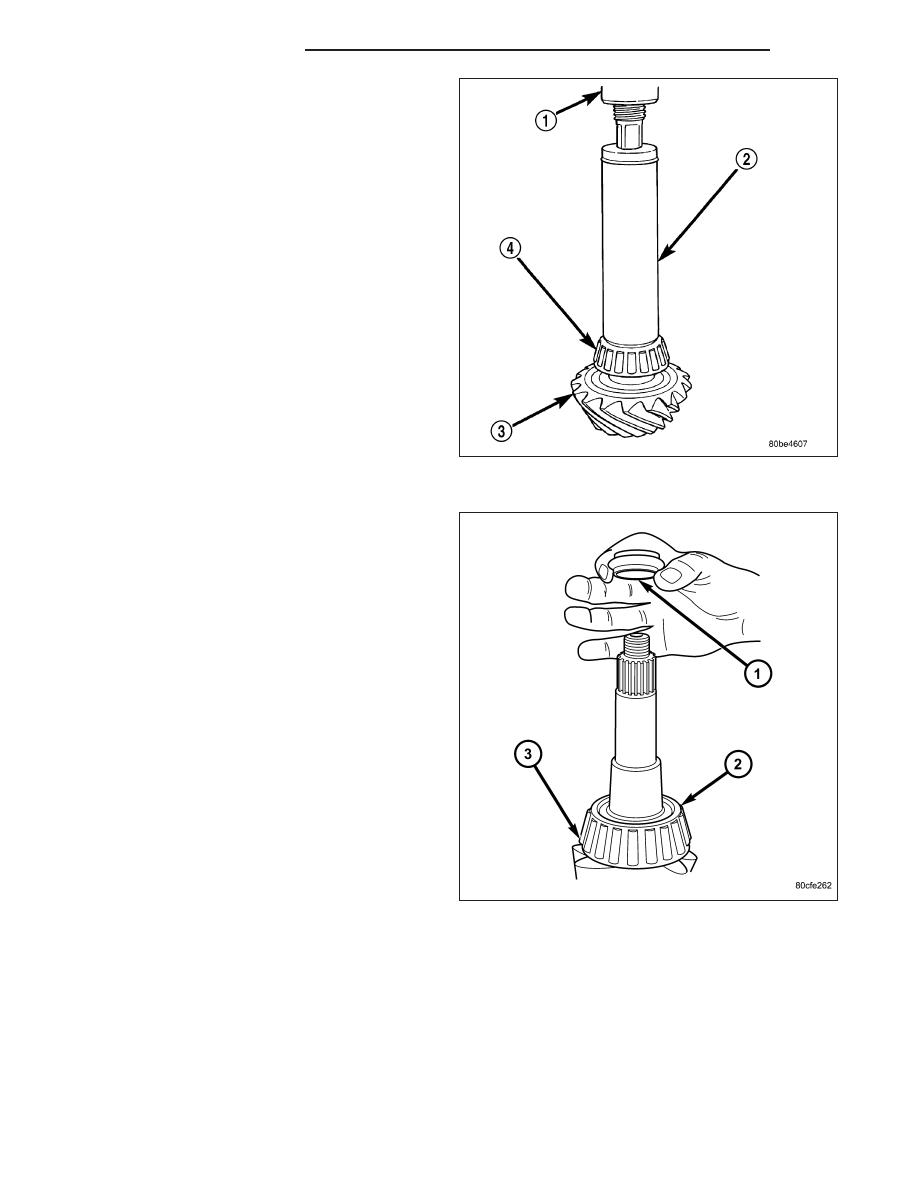

8. Install rear pinion bearing (4) with Installer 6448 (1)

and a press (1).

9. Install new collapsible spacer (1) onto the pinion

shaft.

10. Lubricate rear pinion bearing and install the pinion

gear in the housing.

3 - 178

FRONT AXLE - C205F

DR/DH

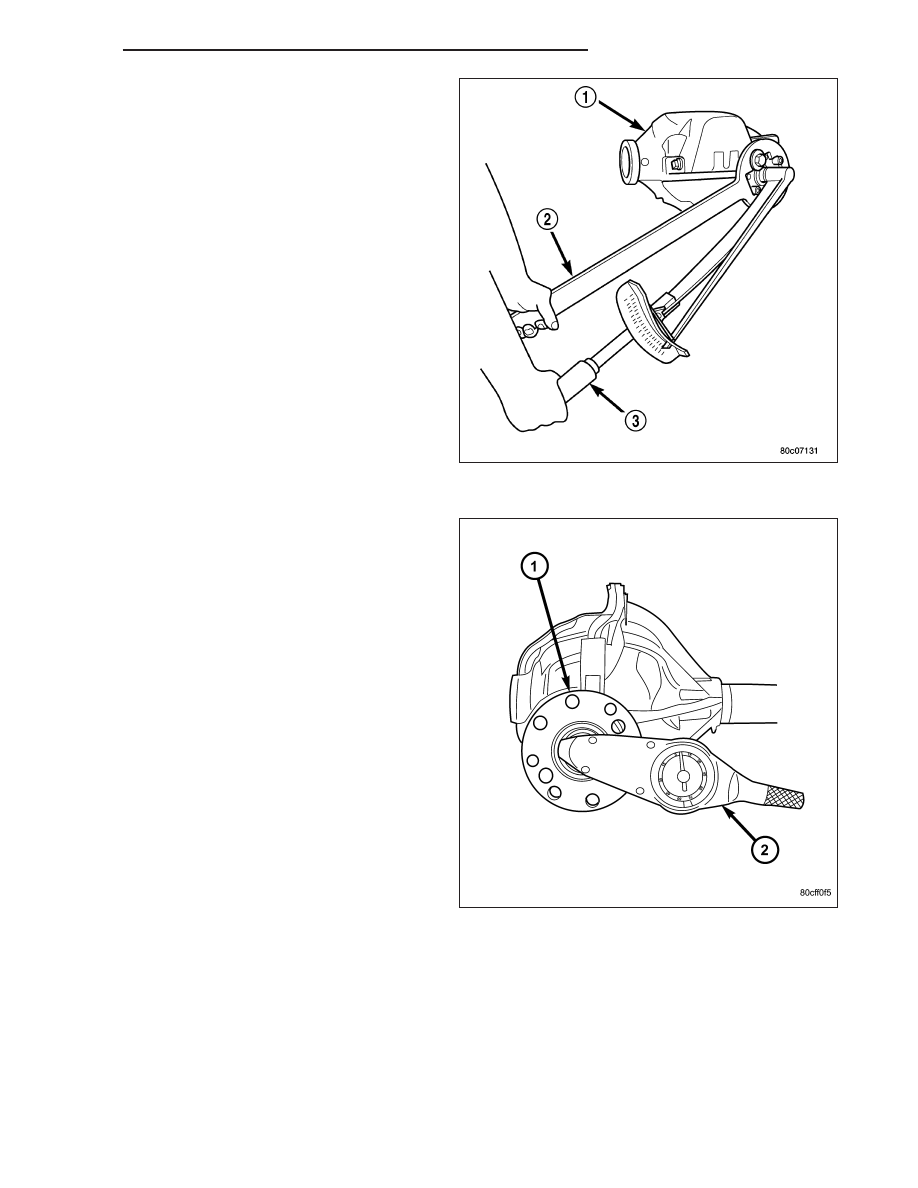

11. Install companion flange with Installer C-3718 and

Holder 6719 (2).

12. Install new pinion nut and tighten to 271 N·m (200

ft. lbs.).

13. Using Holder 6719 and a torque wrench set at

475 N·m (350 ft. lbs.). Tighten pinion nut until
bearing end play is taken up.

14. Slowly tighten the nut in 6.8 N·m (5 ft. lbs.) incre-

ments until desired rotating torque is achieved.
Measure rotating torque frequently to avoid over-
crushing the collapsible spacer. The pinion rotat-
ing torque should be:

•

Original Bearings: 1 to 2.5 N·m (10 to 20 in. lbs.)

•

New Bearings: 2.0 to 2.8 N·m (18 to 25 in. lbs.)

CAUTION: Never loosen pinion nut to decrease
pinion bearing rotating torque and never exceed
specified preload torque. Failure to follow these
instruction will result in damage.
