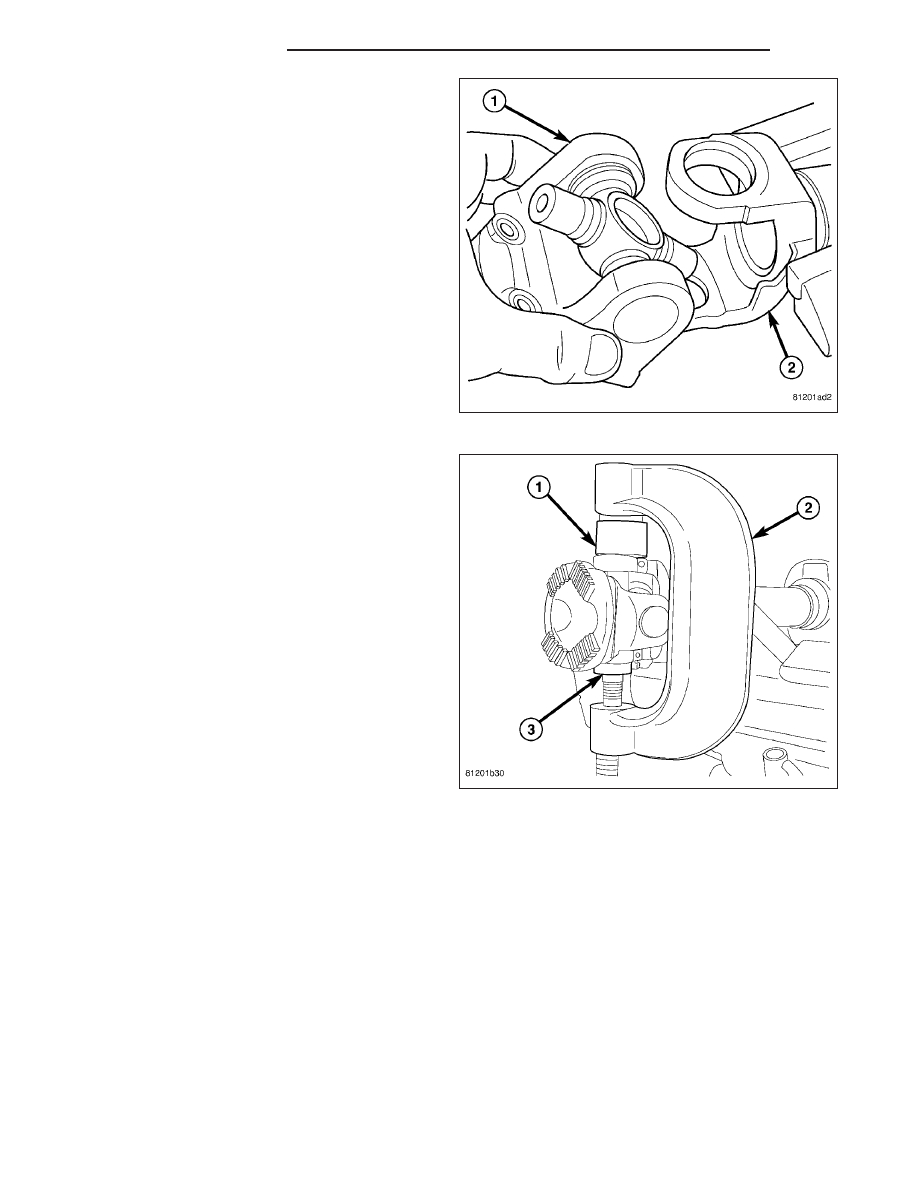

8. Install flange (1) with U-joint in yoke (2).

9. Position press (2) with receiver (1) and lower bear-

ing cap (3) on yoke.

10. Press bearing cap until snap ring groove is

through the yoke.

3 - 120

PROPELLER SHAFT

DR/DH

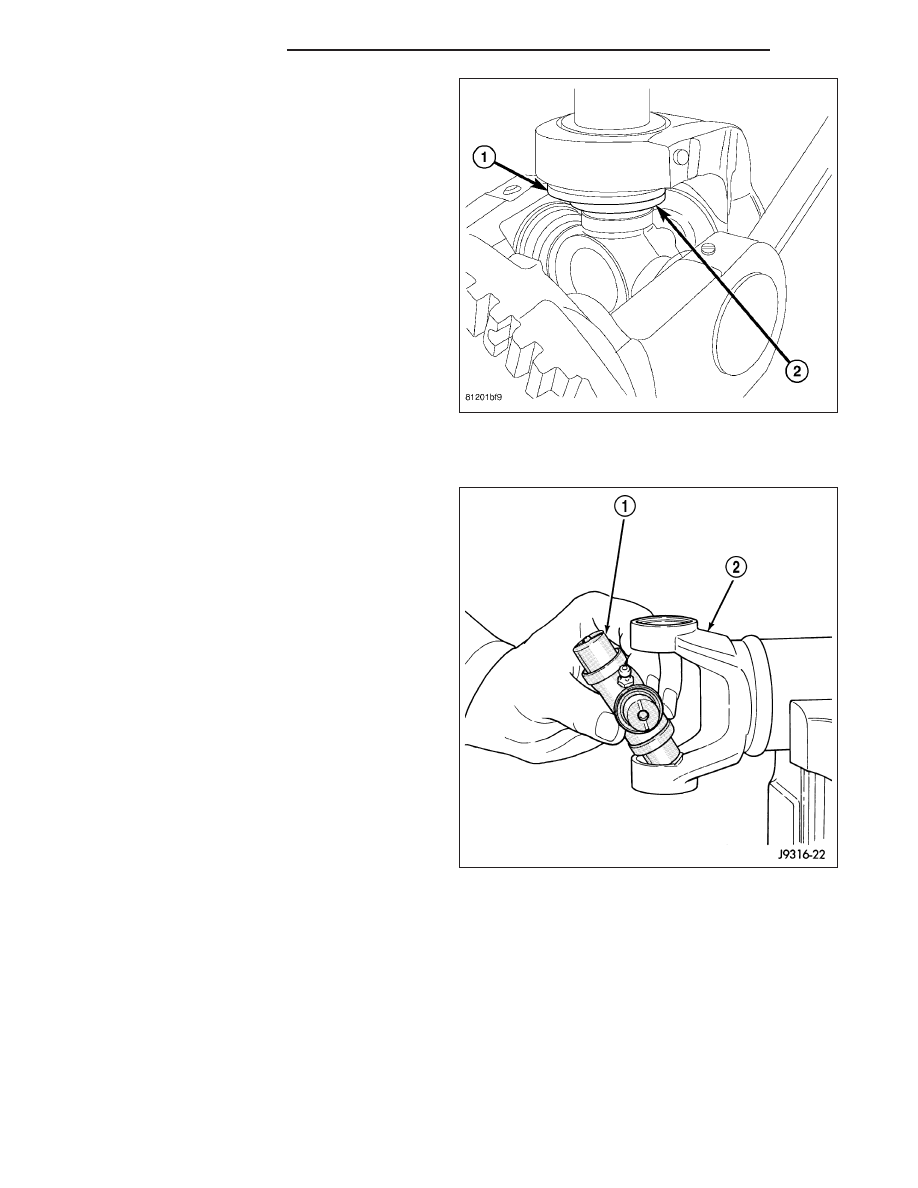

11. Install snap ring (2) on bearing cap (1).

12. Position press (2) with receiver (3) on remaining

bearing cap (1) and yoke.

13. Press remaining bearing cap until snap ring

groove is through the yoke.

DR/DH

PROPELLER SHAFT

3 - 121

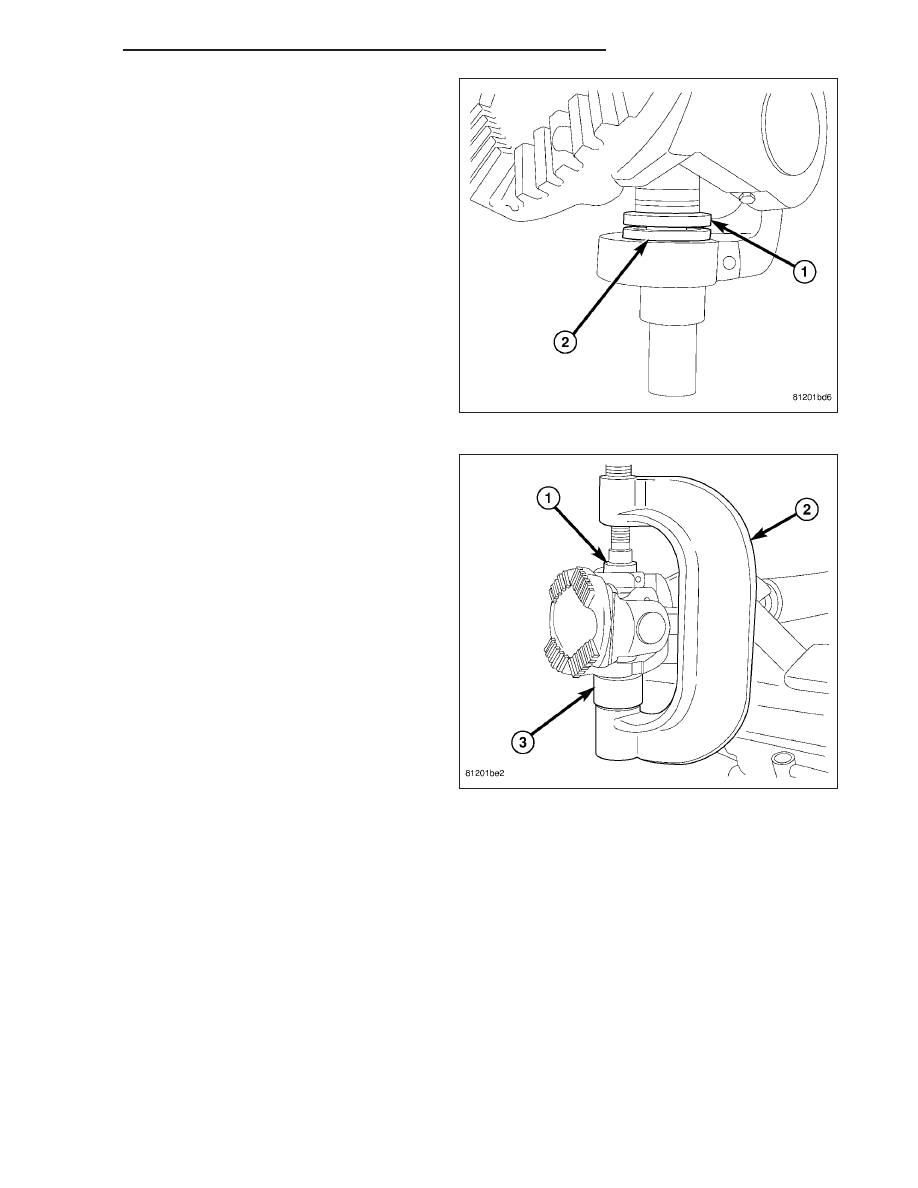

14. Install snap ring (2) on bearing cap (1).

ASSEMBLY - WITH SNAP RINGS

1. Apply (EP) N.L.G.I. Grade 1 or 2 grease to inside

of yoke bores.

2. Position cross (1) in yoke with lube fitting pointing

up, if equipped.

3 - 122

PROPELLER SHAFT

DR/DH

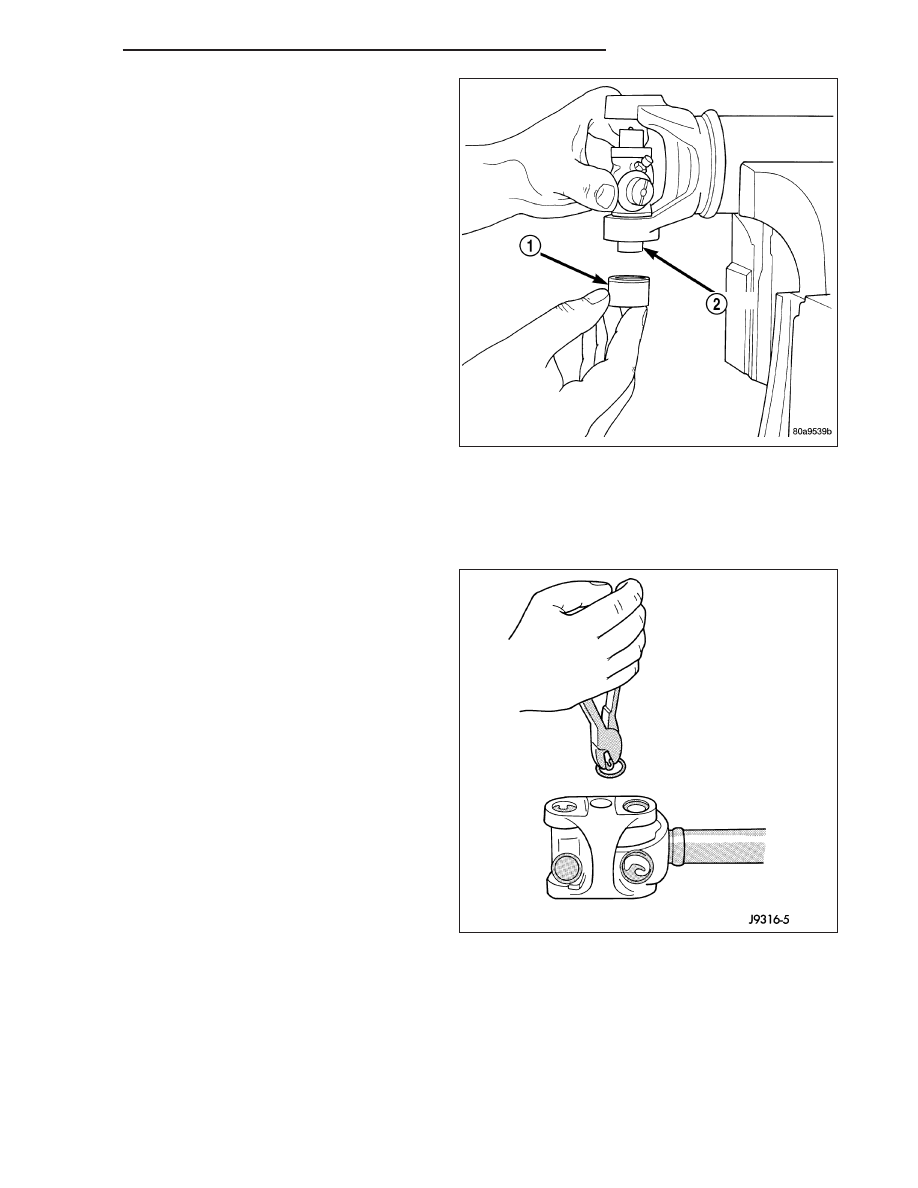

3. Place a bearing cap (1) over the cross end (2) and

align cap with yoke bore.

4. Press bearing cap into the yoke bore enough to

clear snap ring groove.

5. Repeat Step 3 and Step 4 to install the opposite

bearing cap.

NOTE: If joint is stiff or binding, strike the yoke
with a soft hammer to seat the needle bearings.

6. Add grease to lube fitting, if equipped.

7. Install propeller shaft.

UNIVERSAL JOINTS-DOUBLE CARDAN

DISASSEMBLY

1. Remove propeller shaft.

2. Mark propeller shaft, link yoke and flange yoke for

assembly reference.

3. Tap outside of the bearing cap assembly with drift

to loosen snap rings.

4. Remove all bearing cap snap rings.

5. Remove grease fittings if equipped.

6. Position a socket on the press with an inside diam-

eter large enough to receive the bearing cap under
the link yoke.

7. Place another socket with an outside diameter

smaller than the bearing cap on the upper bearing
cap.
