C144E-FRONT DIFFERENTIAL POSITION SENSOR PERFORMANCE (CONTINUED)

3.

FRONT DIFFERENTIAL POSITION SENSOR OPERATION

Turn the ignition off.

Disconnect the Front Locker Solenoid harness connector.

Ignition on, engine not running.

Using a jumper wire, jumper across from the (T522) Front Locker Sensor Sense circuit and the (T521) Locker Sen-
sor Supply circuit in the Front Locker Solenoid harness connector.

While monitoring the sensor state on the DRBIII

T

, tap the jumper wire on and off the (T522) Front Locker Sensor

Sense circuit terminal. Hold the jumper wire on and off the terminal for a minimum of 3 seconds.

Does the state change on the DRBIII

T

while tapping the terminal?

Yes

>> Replace the Front Locker Solenoid.

Perform FDCM VERIFICATION TEST.

No

>> Go To 4

4.

(T522) FRONT LOCKER SENSOR SENSE CIRCUIT OPEN

Turn the ignition off.

Disconnect the FDCM harness connector.

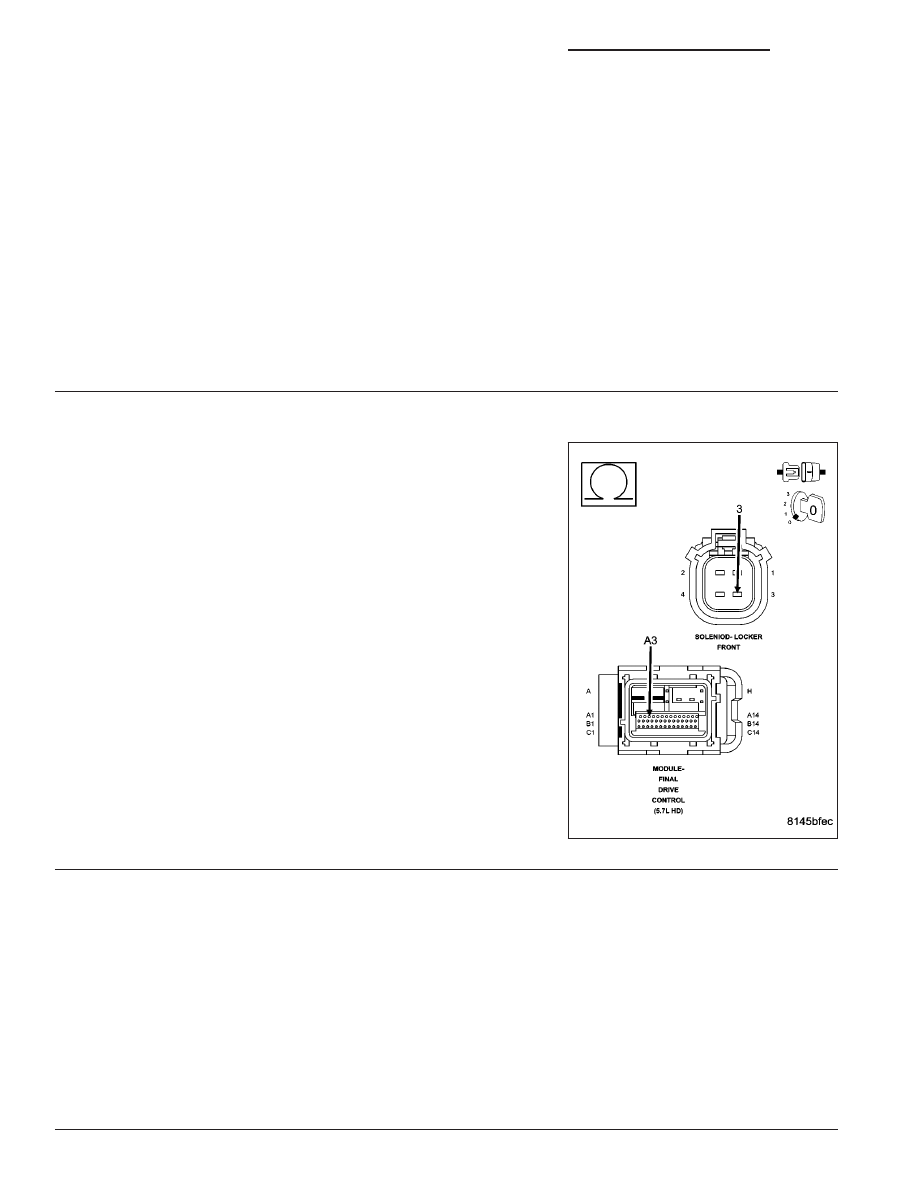

Measure the resistance of the (T522) Front Locker Sensor Sense cir-
cuit between the Front Locker Solenoid harness connector and the
FDCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the Front Locker Sensor Sense circuit.

Perform FDCM VERIFICATION TEST.

5.

FDCM

NOTE: Before continuing, check the FDCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform FDCM VERIFICATION TEST

No

>> Replace and program the Final Drive Control Module in accordance with Service Information.

Perform FDCM VERIFICATION TEST.

3 - 44

DIFFERENTIAL & DRIVELINE - ELECTRICAL DIAGNOSTICS

DR/DH

C144E-FRONT DIFFERENTIAL POSITION SENSOR PERFORMANCE (CONTINUED)

6.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle test the wiring harness and connectors while checking for shorted and open circuits.

Using the DRBIII

T

, monitor the data related to this circuit while performing the wiggle test. Look for the data to

change or for the DTC to reset.

Were there any problems found?

Yes

>> Repair as necessary.

Perform FDCM VERIFICATION TEST.

No

>> Test Complete.

DR/DH

DIFFERENTIAL & DRIVELINE - ELECTRICAL DIAGNOSTICS

3 - 45

C1450-FRONT DIFFERENTIAL POSITION SENSOR CIRCUIT HIGH

3 - 46

DIFFERENTIAL & DRIVELINE - ELECTRICAL DIAGNOSTICS

DR/DH

C1450-FRONT DIFFERENTIAL POSITION SENSOR CIRCUIT HIGH (CONTINUED)

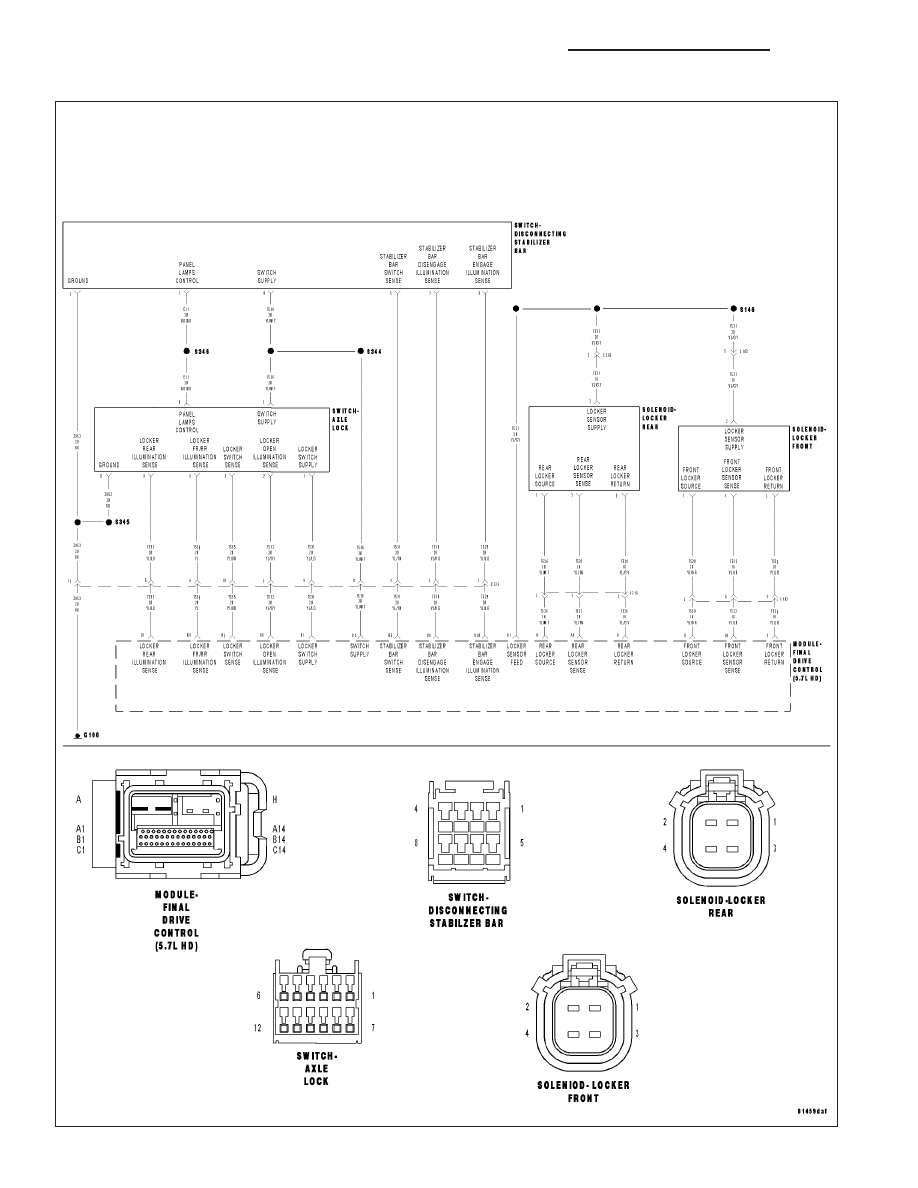

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on. Axle Locker Switch in the FR/RR position.

•

Set Condition:
The FDCM detects that the Front Differential Position Sensor is shorted to voltage.

Possible Causes

(T522) FRONT LOCKER SENSOR SENSE SHORTED TO BATTERY VOLTAGE

FRONT DIFFERENTIAL POSITION SENSOR

(T522) FRONT LOCKER SENSOR SENSE OPEN

(T522) FRONT LOCKER SENSOR SENSE SHORTED TO (T521) LOCKER SENSOR SUPPLY

FDCM

Diagnostic Test

1.

ACTIVE DTC

CAUTION: Before removing the FDCM harness connector, clean the connector and locking cam area of dirt
and debris. Failure to do so can result in the connector being jammed or damage to the locking cams on
the harness connector or module. Do not force the assist arm when releasing or installing the harness con-
nector.
Ignition on, engine not running.

With the DRBIII

T

, read DTCs.

Is the DTC active at this time?

Yes

>> Go To 2

No

>> Go To 7

2.

(T522) FRONT LOCKER SENSOR SENSE SHORTED TO BATTERY VOLTAGE

NOTE: Before continuing with the below diagnostic test, ensure
the FDCM harness connector seal is installed correctly. Inspect
the terminals on both harness connector and the module for
damage. Failure to do so can result in misdiagnoses of the sys-
tem.
Turn the ignition off.

Disconnect the Front Locker Solenoid harness connector.

Disconnect the FDCM harness connector.

Turn the ignition on.

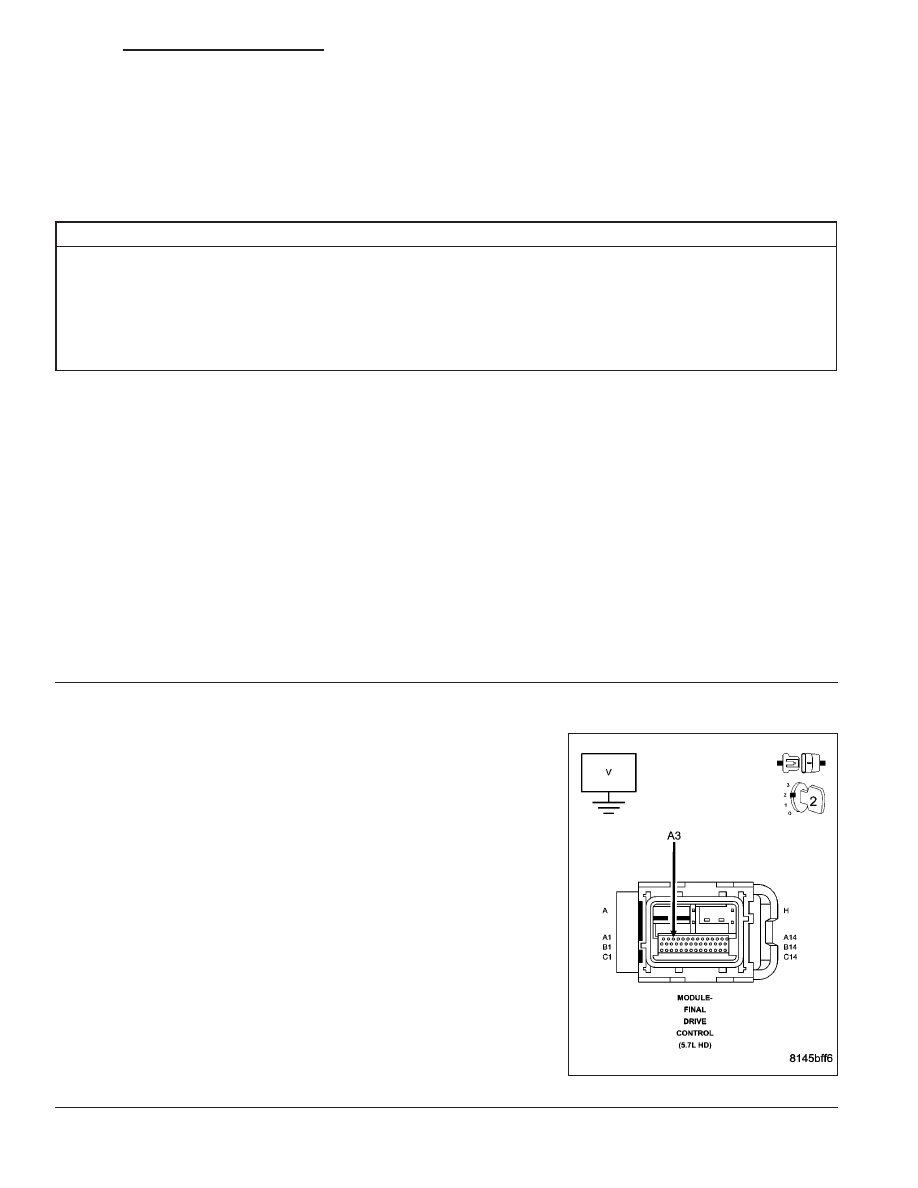

Measure the voltage on the (T522) Front Locker Sensor Sense circuit
in the FDCM harness connector.

Does the voltmeter indicate voltage present?

Yes

>> Repair the short to voltage in the (T522) Front Locker

Sensor Sense circuit.

Perform FDCM VERIFICATION TEST.

No

>> Go To 3
