OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

186

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

187

CONNECTOR PINOUTS

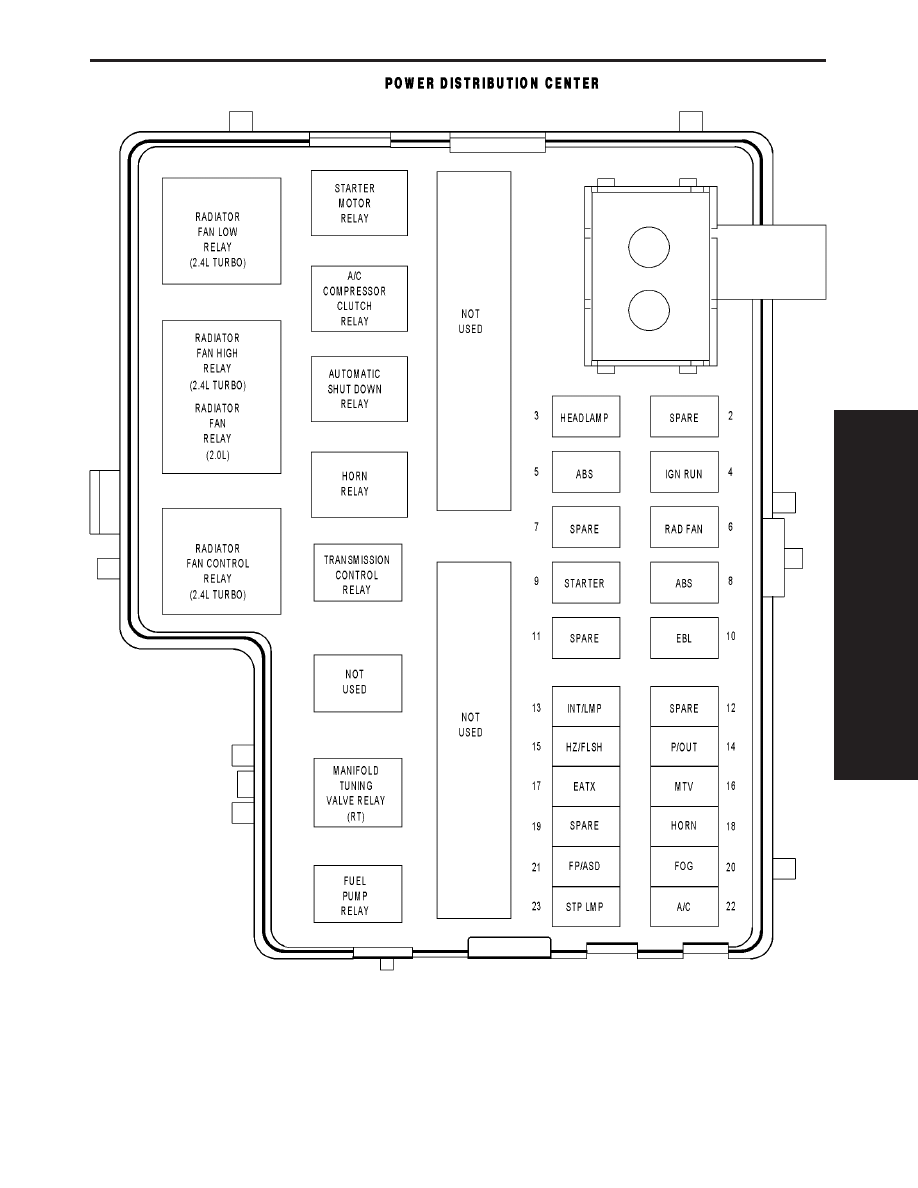

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

-

-

-

3

40A

A3 12RD/WT

FUSED B(+)

4

40A

A2 12PK/BK

FUSED B(+)

5

30A

A20 12RD/DB (ABS)

FUSED B(+)

6

30A

A16 14GY (2.0L)

FUSED B(+)

6

30A

A16 12GY (2.4L TURBO)

FUSED B(+)

7

-

-

-

8

40A

A10 12RD/DG (ABS)

FUSED B(+)

9

30A

A1 14RD

FUSED B(+)

10

40A

A4 10BK/RD (2.0L)

FUSED B(+)

10

40A

A4 10BK/PK (2.4L TURBO)

FUSED B(+)

11

-

-

-

12

-

-

-

13

20A

M11 16PK/LB

FUSED B(+)

14

20A

F1 16DB

FUSED B(+)

15

15A

A15 18WT (2.0L)

FUSED B(+)

15

15A

A15 18RD/PK (2.4L TURBO)

FUSED B(+)

16

15A

A200 18RD/BR (2.0L RT)

FUSED B(+)

17

20A

A30 16RD/WT (2.0L EATX)

FUSED B(+)

18

10A

F62 20RD (2.0L)

FUSED B(+)

18

10A

F62 20RD (2.0L)

FUSED B(+)

18

15A

F62 18RD (2.4L TURBO)

FUSED B(+)

18

15A

F62 18RD (2.4L TURBO)

FUSED B(+)

19

-

-

-

20

25A

F61 16WT/OR (EXPORT)

FUSED B(+)

21

20A

A14 16RD/WT

FUSED B(+)

22

10A

A17 20RD/BK

FUSED B(+)

23

15A

F32 18PK/DB

FUSED B(+)

TRANSMISSION CONTROL RELAY

CAV

CIRCUIT

FUNCTION

44

Z1 20BK

GROUND

45

A30 16RD/WT

FUSED B(+)

46

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

47

-

-

48

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

188

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

K17 18DB/TN (2.0L)

COIL CONTROL NO. 2

9

K17 16DB/TN (2.4L
TURBO)

COIL CONTROL NO. 2

10

K19 18BK/GY (2.0L)

COIL CONTROL NO. 1

10

K19 16BK/GY (2.4L
TURBO)

COIL CONTROL NO. 1

11

K14 18LB/BR

INJECTOR CONTROL NO. 4

12

K13 18YL/WT

INJECTOR CONTROL NO. 3

13

K12 18TN

INJECTOR CONTROL NO. 2

14

K11 18WT/DB

INJECTOR CONTROL NO. 1

15

-

-

16

K200 20VT/OR (RT)

MTV CONTROL

17

K199 18BR/VT

O2 1/2 HEATER CONTROL

18

K99 18BR/OR

O2 1/1 HEATER CONTROL

19

K20 20DG (2.0L)

GEN FIELD CONTROL

19

K20 18DG (2.4L TURBO)

GEN FIELD CONTROL

20

K2 20VT/LG (2.0L)

ECT SIGNAL

20

K2 20TN/BK (2.4L TURBO)

ECT SIGNAL

21

K22 20OR/DB

TP SIGNAL

22

-

-

23

K1 20DG/RD

MAP SIGNAL

24

K45 20BK/VT

KS RETURN

25

K42 20DB/LG

KS SIGNAL

26

-

-

27

K4 20BK/LB (2.0L)

SENSOR GROUND

27

K4 18BK/LB (2.4L TURBO)

SENSOR GROUND

28

K961 20BR/WT (2.0L)

IAC RETURN

28

K961 18BR/VT (2.4L
TURBO)

IAC RETURN

29

K7 20OR (2.0L)

5 VOLT SUPPLY

29

K7 18OR (2.4L TURBO)

5 VOLT SUPPLY

30

K21 20BK/RD

IAT SIGNAL

31

K41 20BK/DG

O2 1/1 SIGNAL

32

K904 20DB/DG (2.0L)

O2 RETURN

32

K904 18DB/DG (2.4L
TURBO)

O2 RETURN

33

K141 20TN/WT

O2 1/2 SIGNAL

34

K44 20TN/YL

CMP SIGNAL

35

K24 20GY/BK

CKP SIGNAL

36

-

-

37

-

-

38

K610 20VT/GY (2.0L)

IAC MOTOR CONTROL

38

K610 18VT/GY (2.4L
TURBO)

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

189

CONNECTOR PINOUTS
