Dodge Neon / Neon SRT-4. Manual - part 508

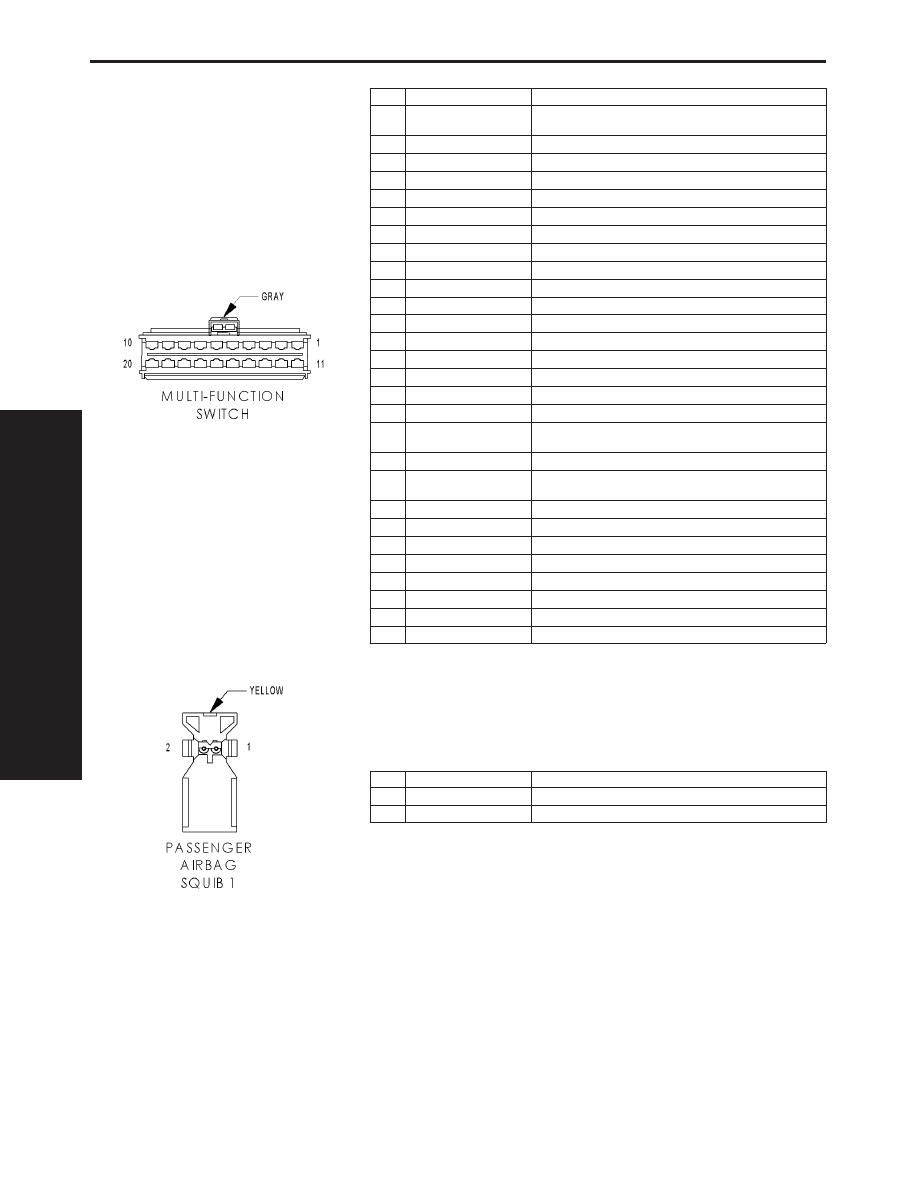

MULTI-FUNCTION SWITCH - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN (EXCEPT
EXPORT)

BRAKE LAMP SWITCH OUTPUT

2

L61 18LG

LEFT TURN SIGNAL

2

L61 18LG (EXPORT)

LEFT TURN SIGNAL

3

L6 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

L63 18DG/RD

LEFT TURN SIGNAL

4

L63 18DG/RD (EXPORT)

LEFT TURN SIGNAL

5

L62 18BR/RD

RIGHT TURN SIGNAL

5

L62 18BR/RD (EXPORT)

RIGHT TURN SIGNAL

6

L60 18TN

RIGHT TURN SIGNAL

6

L60 18TN (EXPORT)

RIGHT TURN SIGNAL

7

Z3 20BK/OR

GROUND

8

E19 22RD

PANEL LAMPS DIMMER SIGNAL

9

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

10

-

-

11

A15 18WT

FUSED B(+)

12

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

12

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

13

L4 14VT/WT (EXCEPT EX-
PORT)

DIMMER SWITCH LOW BEAM OUTPUT

13

F61 16WT/OR (EXPORT)

FUSED B(+)

14

F39 14PK/LG (EXCEPT EX-
PORT)

FRONT FOG LAMP SWITCH OUTPUT

14

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

14

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

15

-

-

16

L4 12VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

17

L33 14LG/BR

DIMMER SWITCH HIGH BEAM OUTPUT

18

F3 12LB/OR

FUSED B(+)

19

F3 12LB/OR

FUSED B(+)

20

F33 18PK/RD

FUSED B(+)

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

2

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

254

CONNECTOR PINOUTS

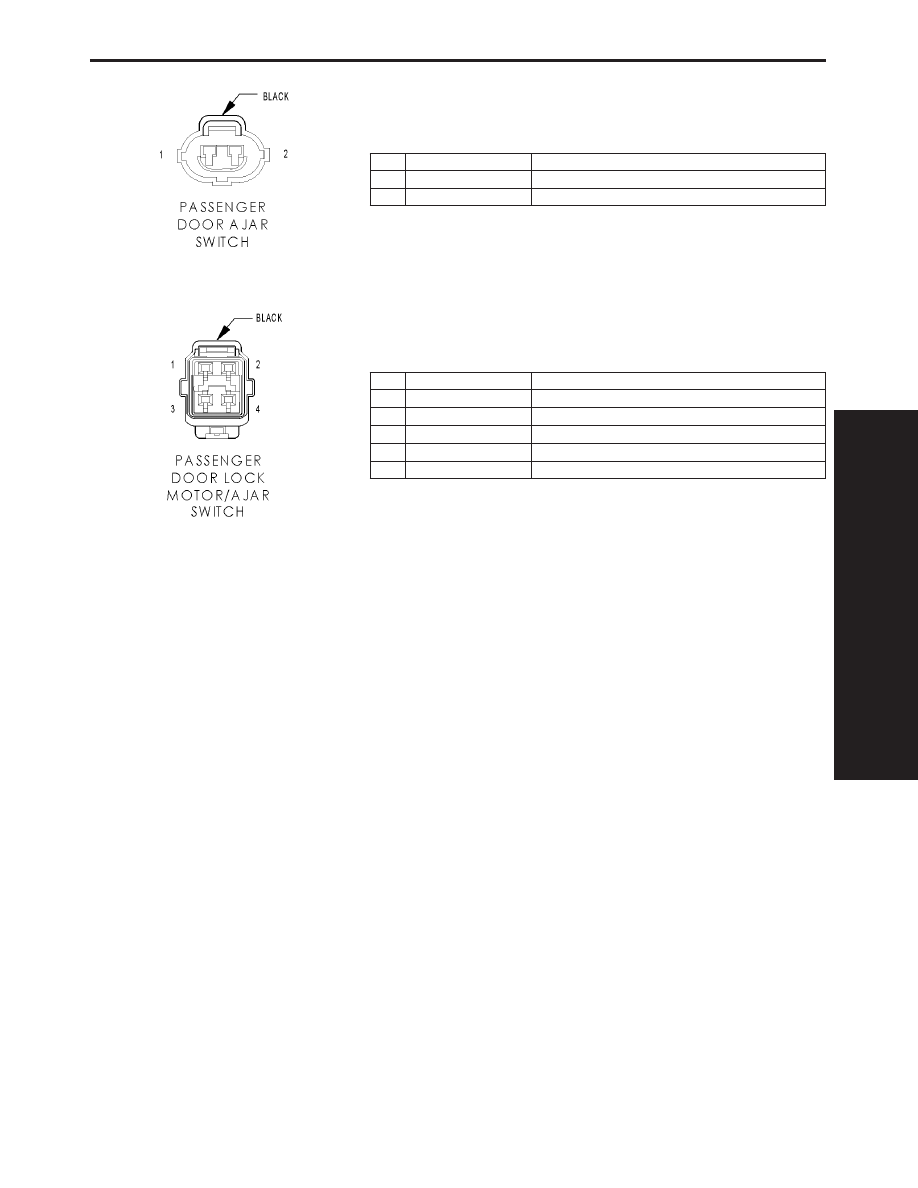

PASSENGER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

1

G75 20TN (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z14 20BK/YL

GROUND

3

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

255

CONNECTOR PINOUTS

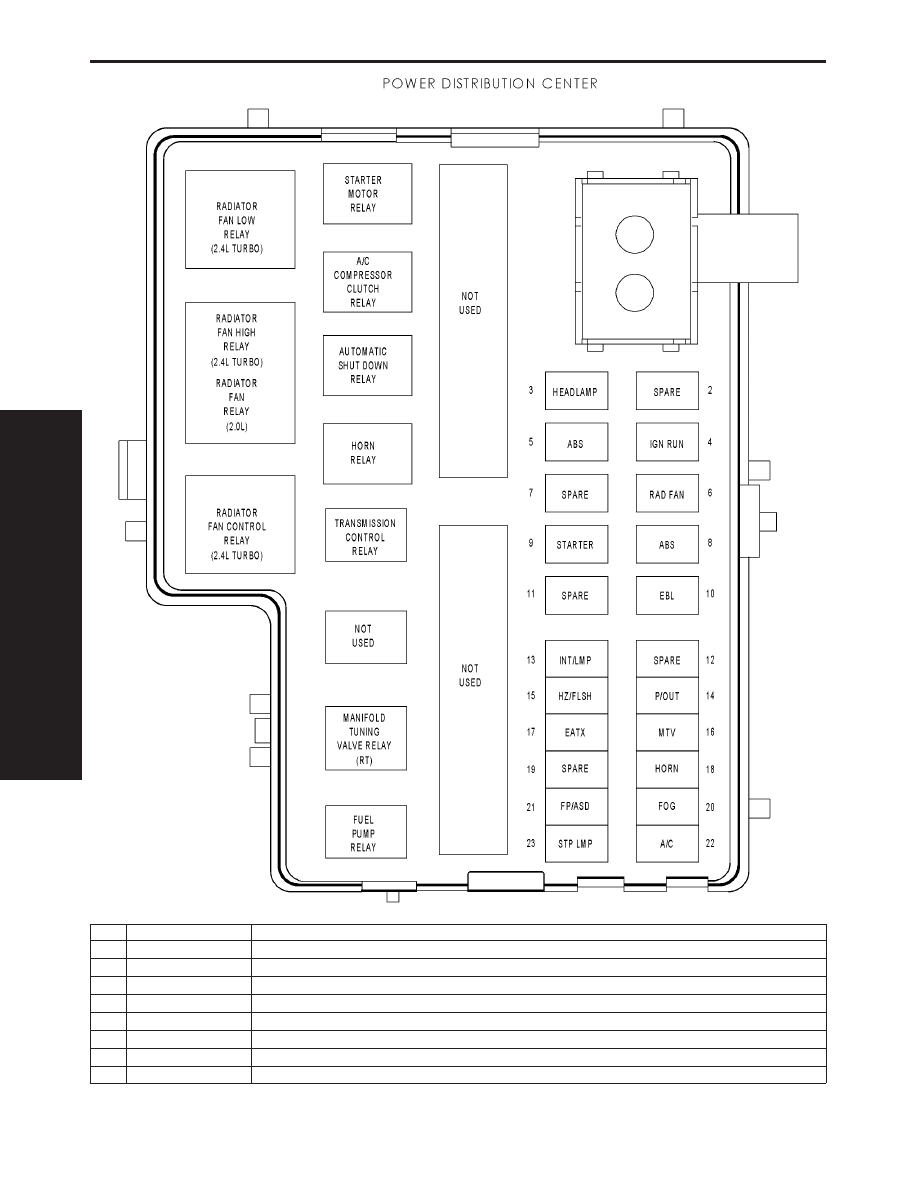

HORN RELAY

CAV

CIRCUIT

FUNCTION

39

F62 20RD (2.0L)

FUSED B(+)

39

F62 18RD (2.4L TURBO)

FUSED B(+)

40

F62 20RD (2.0L)

FUSED B(+)

40

F62 18RD (2.4L TURBO)

FUSED B(+)

41

X2 20DG/RD (2.0L)

HORN RELAY OUTPUT

41

X2 18DG/RD (2.4L TURBO) HORN RELAY OUTPUT

42

-

-

43

X3 20BK/RD

HORN RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

256

CONNECTOR PINOUTS

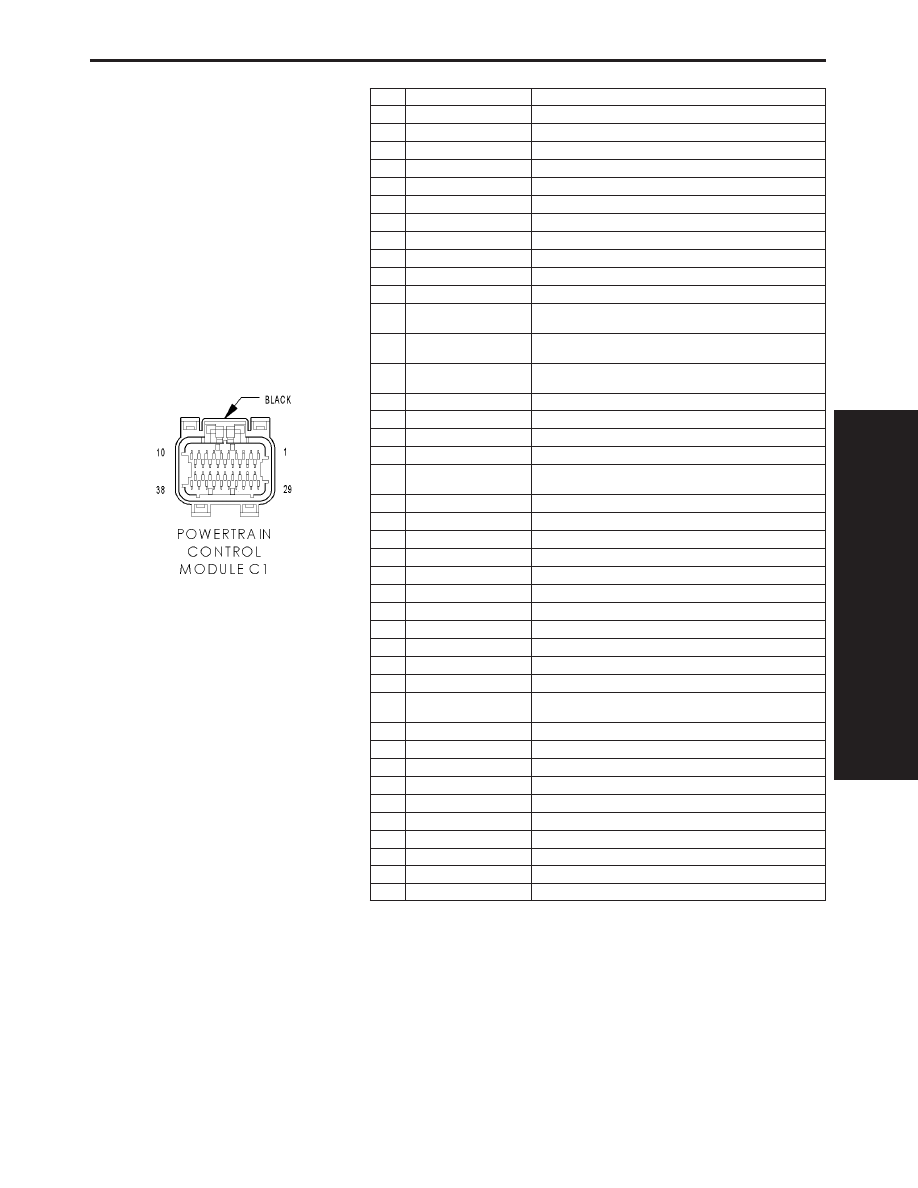

POWERTRAIN CONTROL MODULE C1 - BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z11 18BK/WT

GROUND

10

-

-

11

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (2.0L AUTO-
STICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

12

F11 20RD/WT (2.0L EX-
CEPT AUTOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

G7 20WT/OR

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L
TURBO)

SURGE SOL CONTROL

18

Z12 18BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 18LB (2.4L TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.0L)

5 VOLT SUPPLY

27

K6 18VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L
TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

38

D25 20VT/YL

PCI BUS (PCM)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS
