(2) Remove the differential bearing retainer and

bolts (Fig. 160) (Fig. 161).

(3) Using a plastic hammer, remove extension

housing/adapter plate on the right side of the trans-
axle.

WARNING: HOLD ONTO DIFFERENTIAL ASSEMBLY
TO PREVENT IT FROM ROLLING OUT OF HOUSING.

(4) Remove differential assembly.
(5) Set up dial indicator set C-3339 and tool

C-4996 as shown in (Fig. 162) (Fig. 163) to measure
side gear end play. Side gear end play must be
within 0.001-0.013 in.

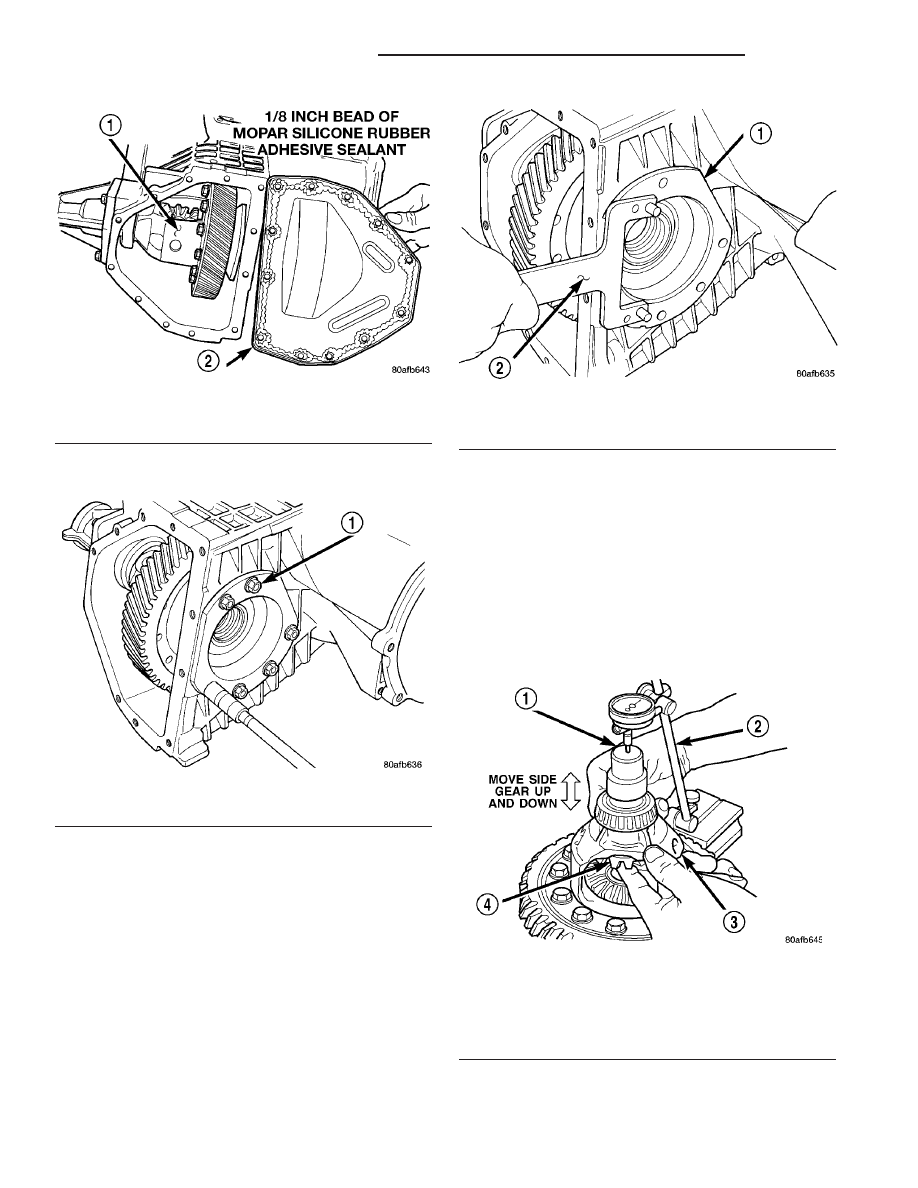

Fig. 159 Remove Differential Cover

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL COVER

Fig. 160 Differential Retainer Bolts

1 - DIFFERENTIAL RETAINER BOLTS

Fig. 161 Remove Bearing Retainer

1 - DIFFERENTIAL BEARING RETAINER
2 - TOOL L-4435

Fig. 162 Checking Side Gear End Play (Extension

Housing Side)

1 - SPECIAL TOOL C-4996 (NOTE POSITION)
2 - DIAL INDICATOR SET
3 - DIFFERENTIAL ASSEMBLY
4 - SIDE GEAR

21 - 204

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

FINAL DRIVE (Continued)

(6) Remove differential side bearing cone from ring

gear side of differential. Install button L-4539-2, and
Collets 5048-2 (Fig. 164).

(7) Install 5048 as shown (Fig. 165), remove and

discard bearing cone.

(8) Remove differential side bearing cone from out-

board end (opposite ring gear) of differential.Install
Button L-4539-2 as shown (Fig. 166).

(9) Install 5048 as shown (Fig. 167). Remove and

discard bearing cone.

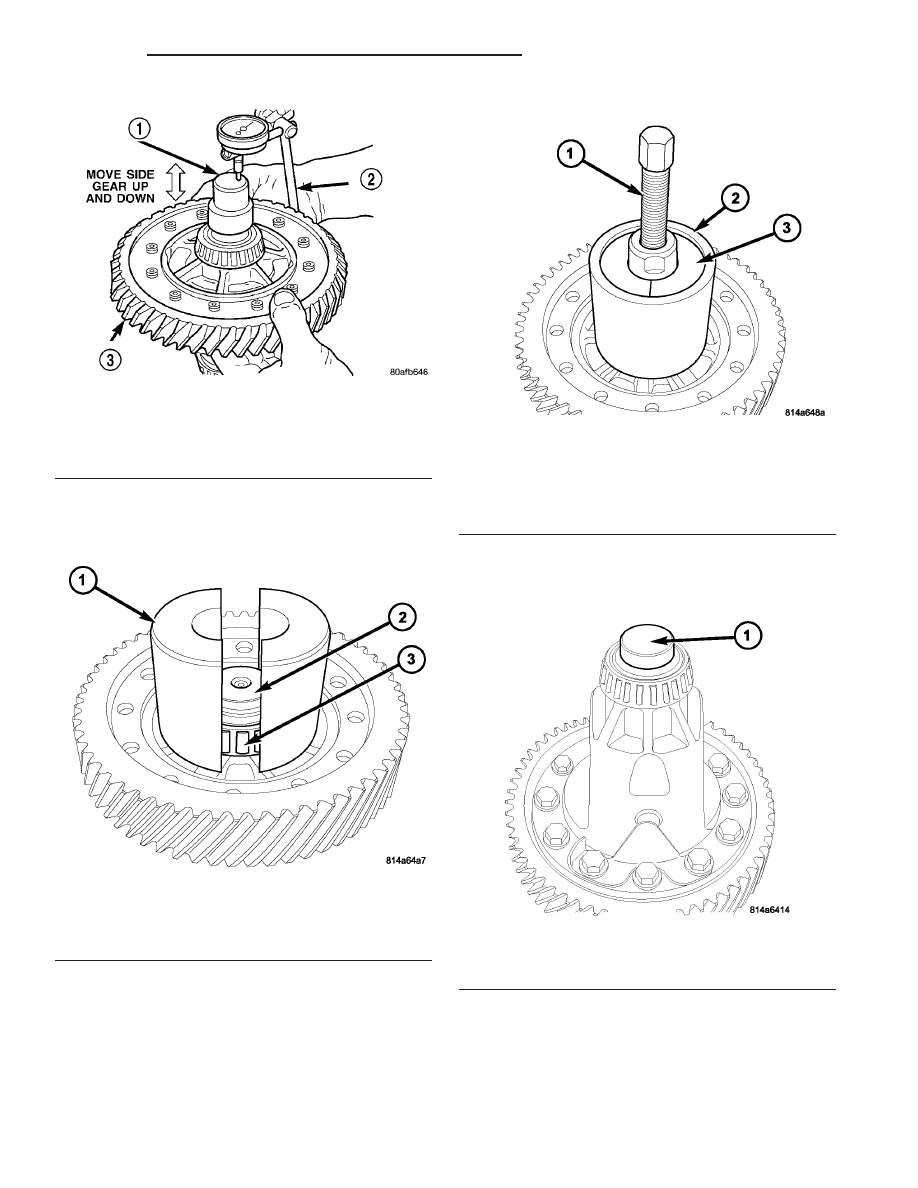

Fig. 163 Checking Side Gear End Play (Ring Gear

Side)

1 - SPECIAL TOOL C-4996 (NOTE POSITION)
2 - DIAL INDICATOR SET
3 - DIFFERENTIAL ASSEMBLY

Fig. 164 Button L-4539-2 and Collets 5048-4

1 - COLLETS 5048-4
2 - BUTTON L-4539-2
3 - BEARING CONE

Fig. 165 Side Bearing Removal Using Tool 5048

(Ring Gear Side)

1 - TOOL 5048
2 - COLLETS 5048-4
3 - SLEEVE 5048

Fig. 166 Install Button L-4539-2

1 - BUTTON L-4539-2

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 205

FINAL DRIVE (Continued)

(10) Remove pinion shaft retainer plate bolts (Fig.

168).

(11) Remove pinion shaft retainer (Fig. 169).

(12) Remove pinion shaft from differential case

(Fig. 170).

(13) Rotate pinion gears about case and remove

(w/washer) (Fig. 171).

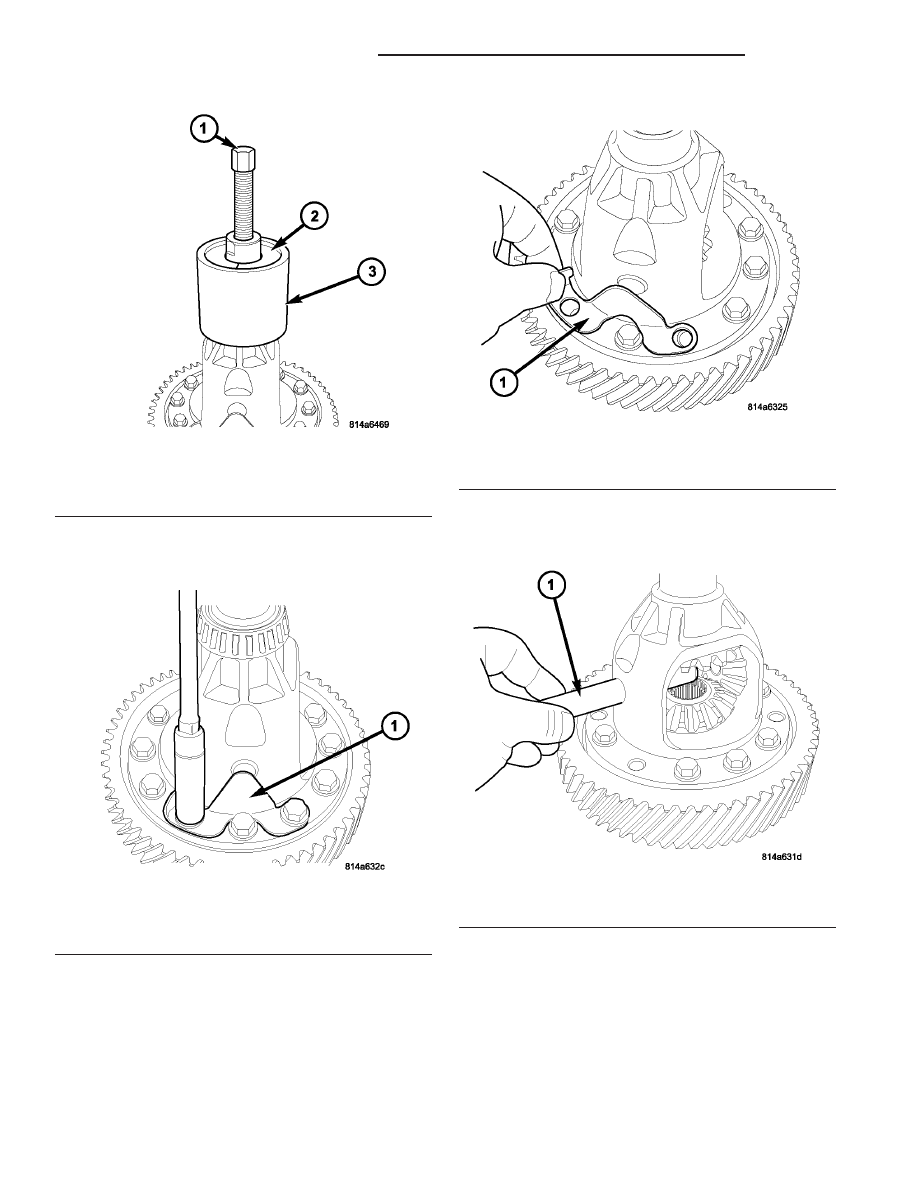

Fig. 167 Side Bearing Removal Using Tool 5048

1 - TOOL 5048
2 - COLLET 5048-3
2 - SLEEVE 5048

Fig. 168 Remove/Install Retainer/Ring Gear Bolt

1 - PINION SHAFT RETAINER

Fig. 169 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

Fig. 170 Pinion Shaft Removal/Installation

1 - PINION SHAFT

21 - 206

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

FINAL DRIVE (Continued)

(14) Remove differential side gears (Fig. 172).

(15) Remove side gear thrust washers (Fig. 173).

(16) Remove remaining differential ring gear-to-

case bolts (Fig. 174).

(17) Using a soft-faced hammer, remove ring gear

from case (Fig. 175).

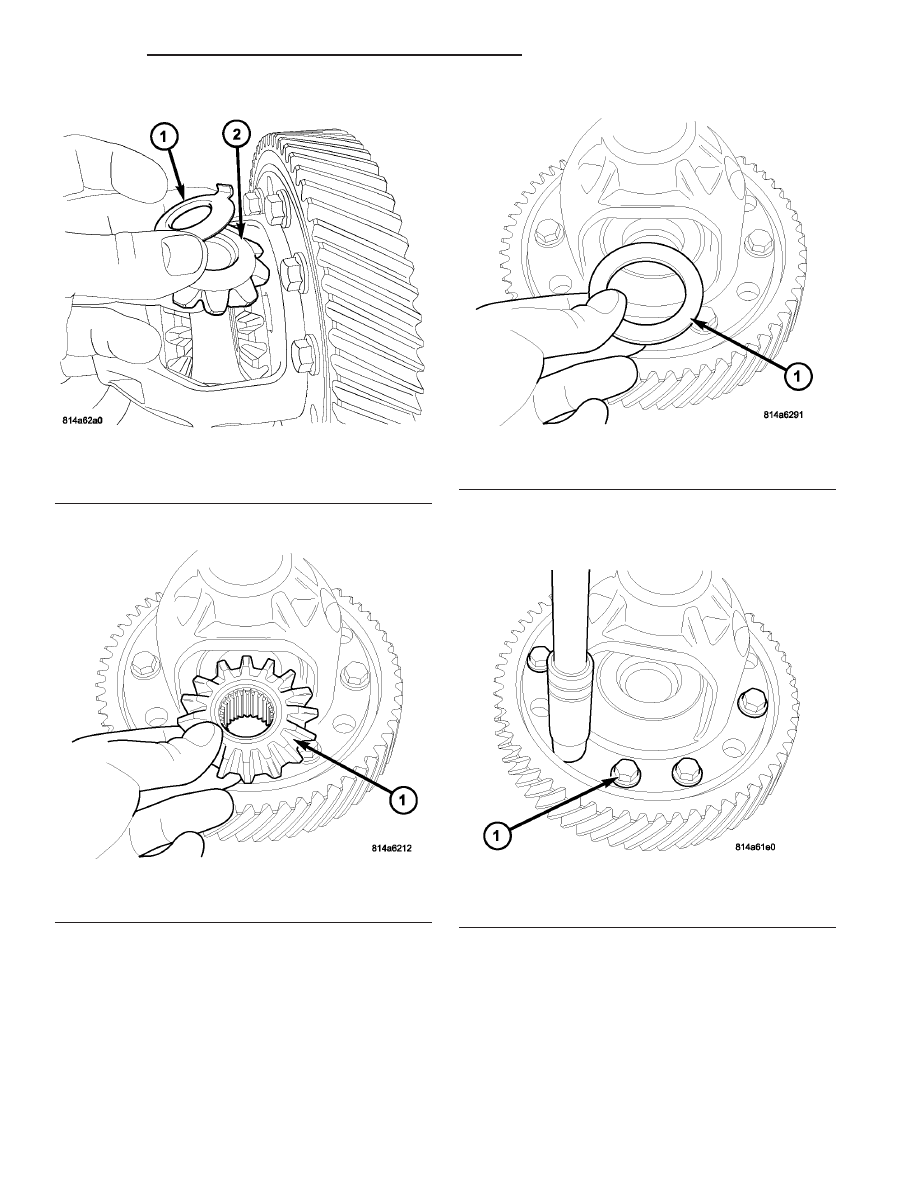

Fig. 171 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 172 Side Gear Removal/Installation

1 - SIDE GEAR

Fig. 173 Side Gear Washer

1 - SIDE GEAR THRUST WASHER

Fig. 174 Ring Gear Bolt Removal/Installation

1 - RING GEAR BOLTS

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 207

FINAL DRIVE (Continued)
