Dodge Neon / Neon SRT-4. Manual - part 209

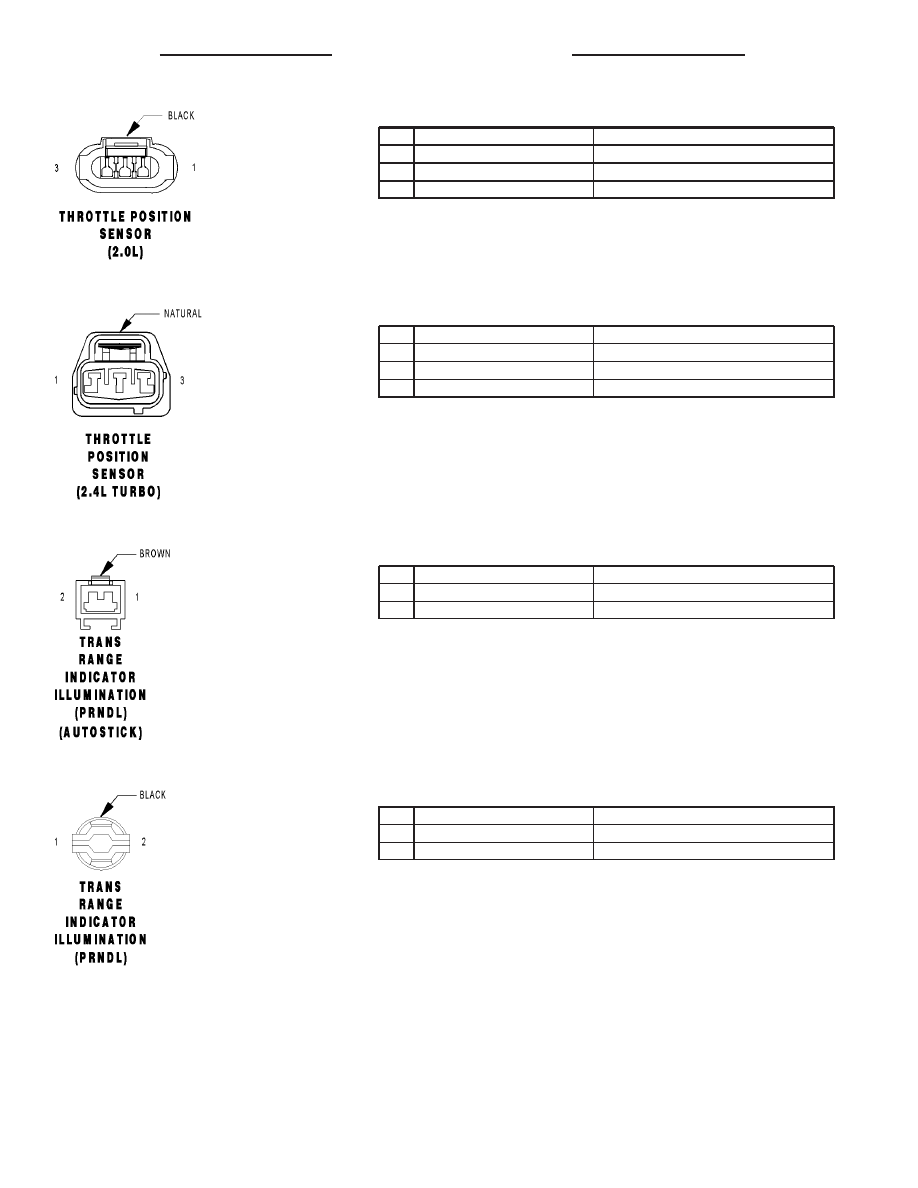

THROTTLE POSITION SENSOR (2.0L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND 2

2

K22 20OR/DB

TP SIGNAL

3

K6 20VT/WT

5 VOLT SUPPLY

THROTTLE POSITION SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K22 20OR/DB

TP SIGNAL

3

K7 20OR

5 VOLT SUPPLY

TRANS RANGE INDICATOR ILLUMINATION (PRNDL) (AUTOSTICK) - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z3 20BK/OR

GROUND

TRANS RANGE INDICATOR ILLUMINATION (PRNDL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z3 20BK/OR

GROUND

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

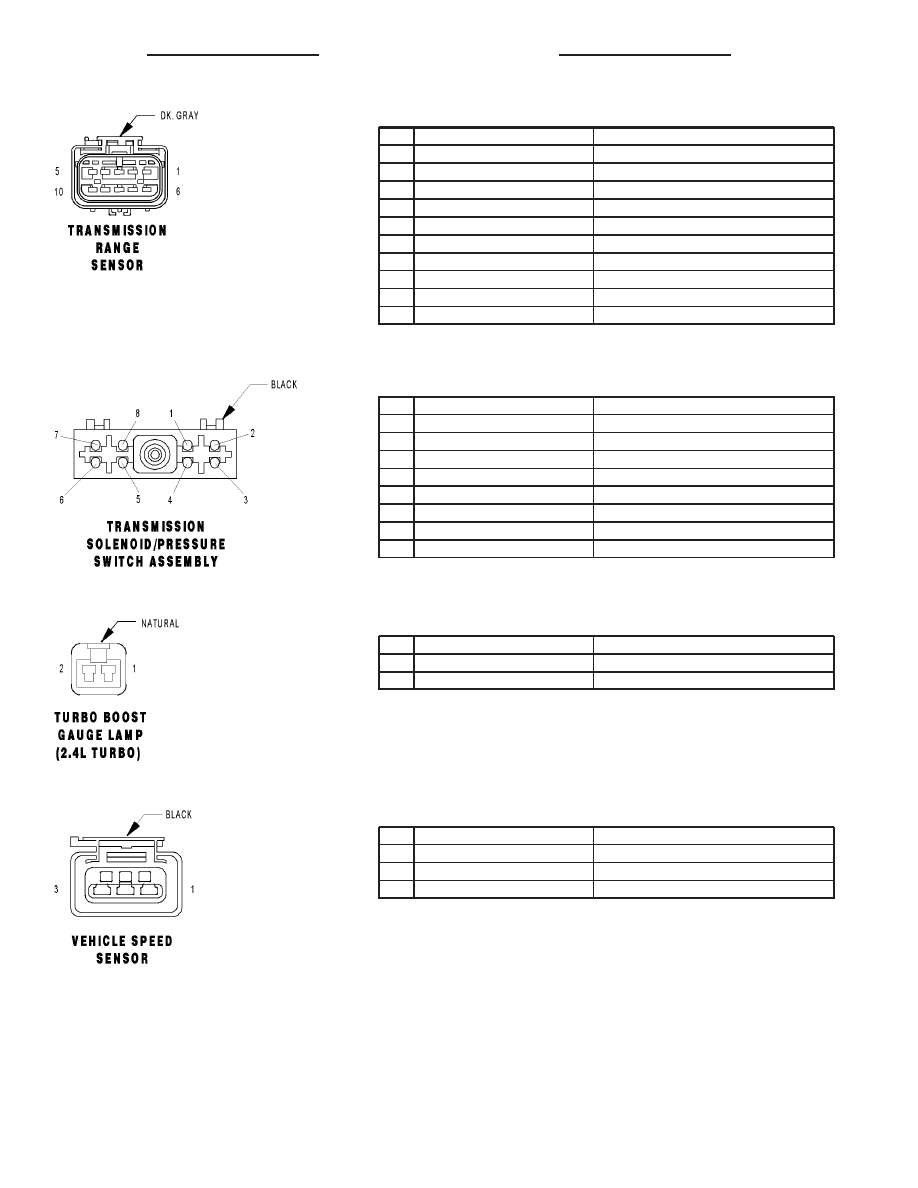

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 20DB/BK

SPEED SENSOR GROUND

4

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L1 20VT/BK

BACKUP LAMP FEED

7

T1 20LG/BK

TRS T1 SENSE

8

T3 20VT

TRS T3 SENSE

9

T42 20VT/WT

TRS T42 SENSE

10

T41 20BK/WT

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

2

T50 18DG

L/R PRESSURE SWITCH SENSE

3

T9 18OR/BK

OD PRESSURE SWITCH SENSE

4

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18PK/BK

UD SOLENOID CONTROL

6

T60 18BR

OD SOLENOID CONTROL

7

T20 18LB

L/R SOLENOID CONTROL

8

T19 18WT

2-4 SOLENOID CONTROL

TURBO BOOST GAUGE LAMP (2.4L TURBO) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z3 20BK/OR

GROUND

VEHICLE SPEED SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND

3

G7 20WT/OR

VEHICLE SPEED SIGNAL

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

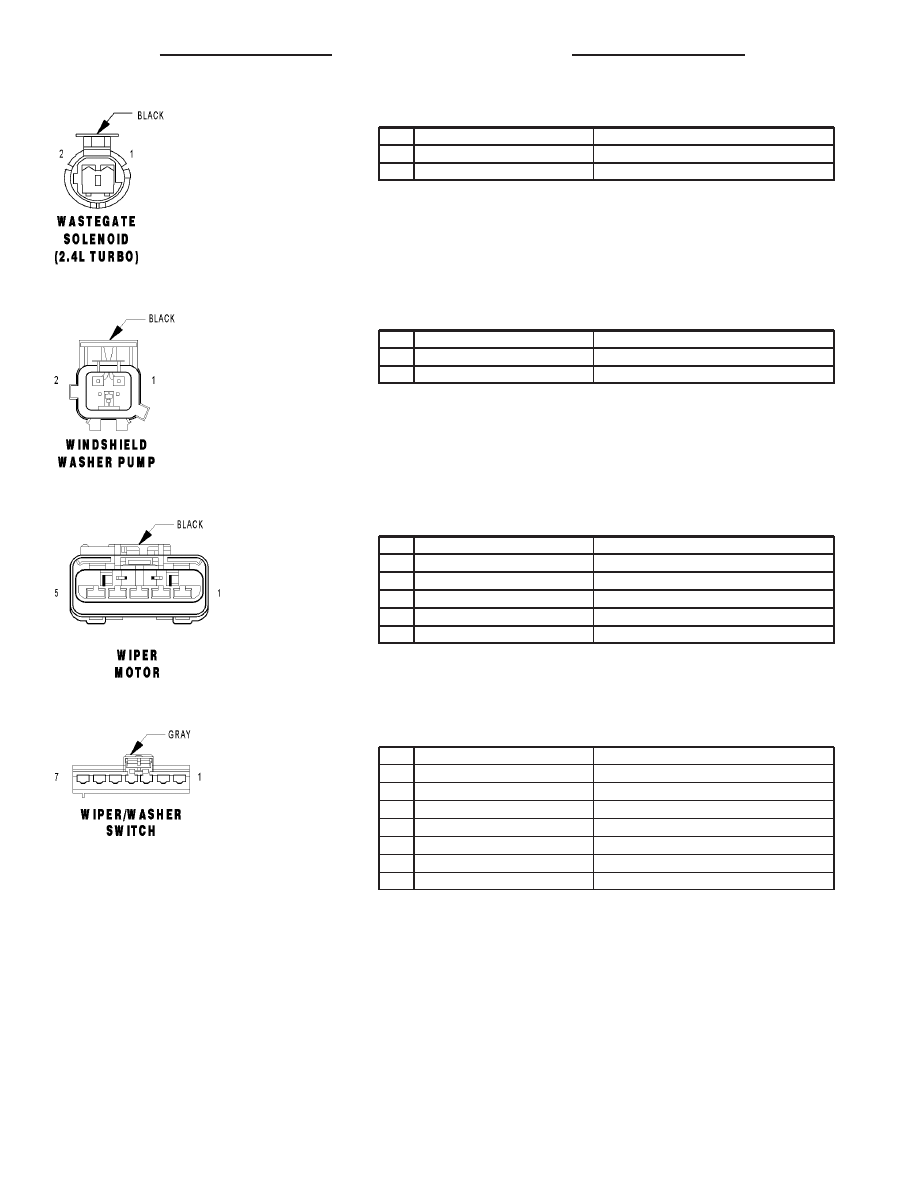

WASTEGATE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K137 18DB/GY

WASTEGATE SOL CONTROL

2

Z1 20BK

GROUND

WINDSHIELD WASHER PUMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

V10 18BR

WASHER PUMP CONTROL SWITCH OUTPUT

WIPER MOTOR - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

V5 16DG/YL

WIPER PARK SWITCH SENSE

3

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

V3 16BR/WT

WIPER LOW SPEED OUTPUT

5

V4 16RD/YL

WIPER HIGH SPEED OUTPUT

WIPER/WASHER SWITCH - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

V5 16DG/YL

WIPER PARK SWITCH SENSE

2

Z2 22BK/LG

GROUND

3

V10 18BR

WASHER PUMP CONTROL SWITCH OUTPUT

4

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

V4 16RD/YL

WIPER HIGH SPEED OUTPUT

6

V3 16BR/WT

WIPER LOW SPEED OUTPUT

7

-

-

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

DESCRIPTION - LHD

. . . . . . . . . . . . . . . . . . . 1

DESCRIPTION - RHD

. . . . . . . . . . . . . . . . . . 37

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

DESCRIPTION - LHD

This section provides illustrations identifying con-

nector, ground and splice locations in the vehicle.

Connector, ground and splice indexes are provided.
Use the wiring diagrams in each section for connec-
tor, ground and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS - LHD

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

A/C Compressor Clutch

BK

Right Front of Engine Compartment

5, 13, 15, 16

A/C Cycling Switch

BK

Right Center of Instrument Panel

N/S

A/C-Heater Blower Motor

BK

Right Side of Instrument Panel

N/S

A/C-Heater Control

GY

Center of Instrument Panel

21

A/C High Pressure Switch

BK

Front Center of Engine Compartment

1, 3, 5, 15

A/C Low Pressure Switch

BK

Right Rear of Engine Compartment

1, 5

Airbag Control Module

YL

Center Console Behind Shift Lever

19, 25

Ambient Temperature Sensor

BK

Near T/O for Left Front Side Marker
Lamp

1, 4

Autostick Switch

NAT

Near Shift Lever

19, 25

Backup Lamp Switch (2.0L
MTX)

GY

Left Front of Engine Compartment

3

Backup Lamp Switch (2.4L
Turbo)

LT GY

Left Engine Compartment

4

Battery

Left Side of Engine Compartment

8

Battery Temperature Sensor

BK

Left Front Engine Compartment

4

Blower Motor Resistor Block

BK

In Plenum

7

Brake Fluid Level Switch

BK

Near Left Front Strut Tower

2, 4

Brake Lamp Switch

BK

Top of Brake Pedal

3, 4

Brake Transmission Shift
Interlock Solenoid

WT

Left Side of Instrument Panel

19

C101 (2.0L)

BK

Left Rear of Engine Compartment

2, 10, 11

C101 (2.4L Turbo)

BK

Left Rear of Engine Compartment

4, 15, 16

PL/SRT-4

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
