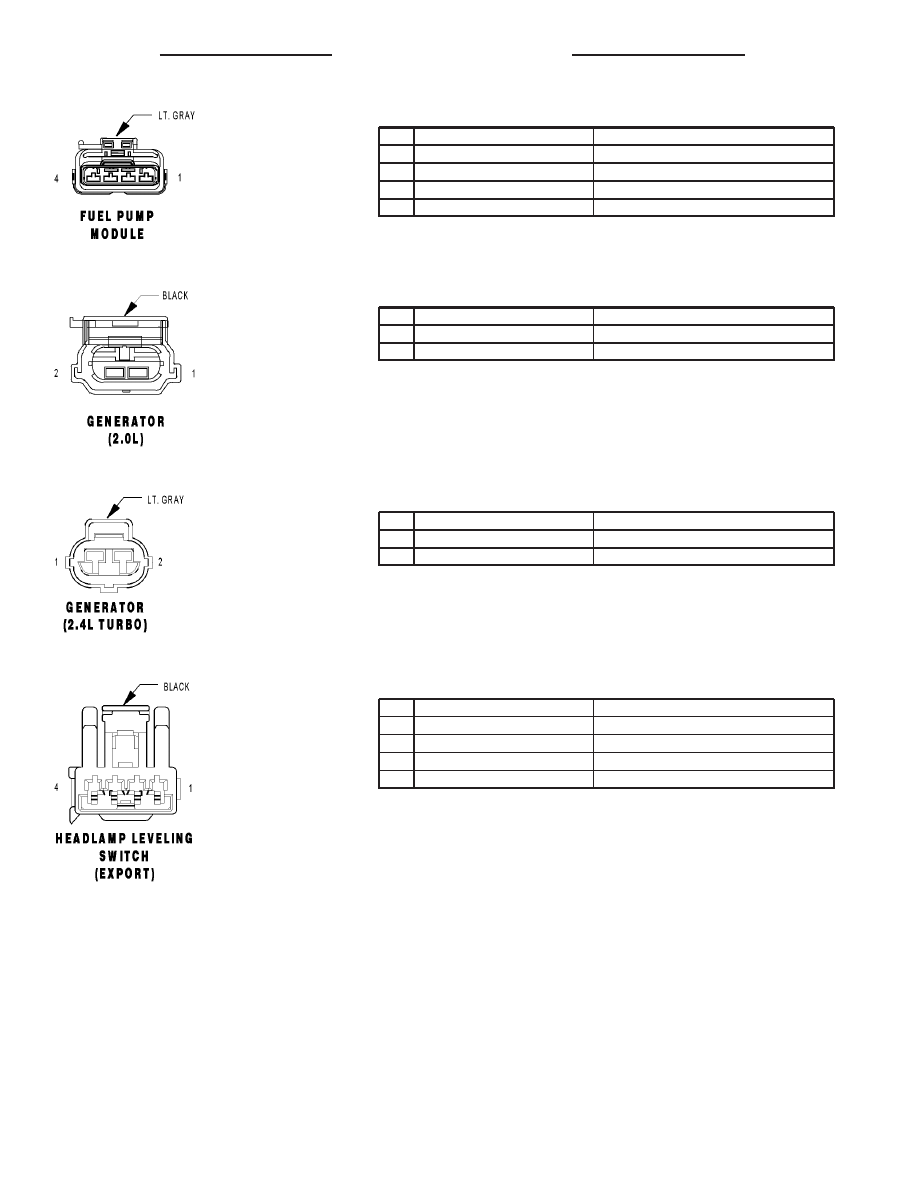

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 18DG/WT

FUEL PUMP RELAY OUTPUT

GENERATOR (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K20 20DG

GEN FIELD CONTROL

GENERATOR (2.4L TURBO) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

K20 18DG

GEN FIELD CONTROL

HEADLAMP LEVELING SWITCH (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L13 20BR/YL

HEADLAMP ADJUST SIGNAL

2

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

3

Z1 20BK

GROUND

4

E2 22OR

PANEL LAMPS DRIVER

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

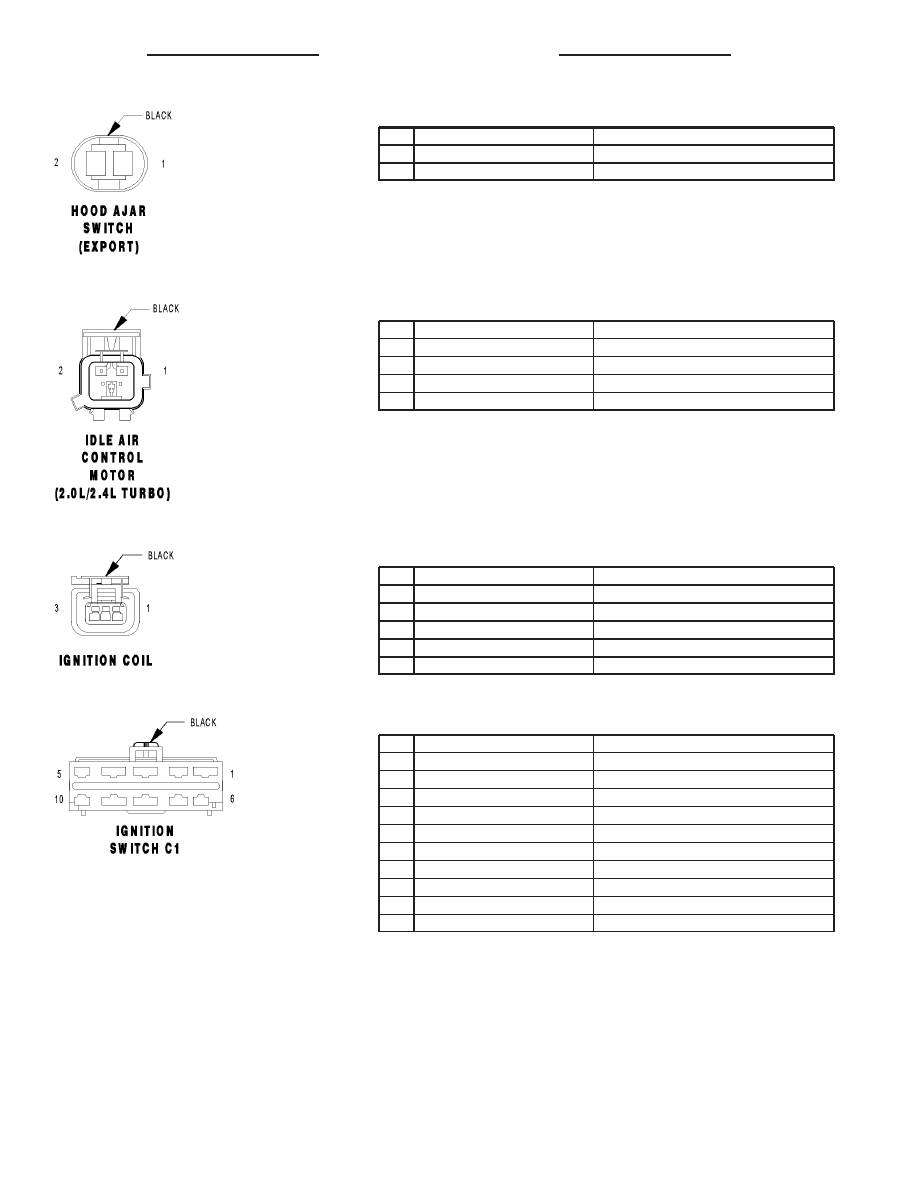

HOOD AJAR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20BR/TN

HOOD AJAR SWITCH SENSE

2

Z1 20BK

GROUND

IDLE AIR CONTROL MOTOR (2.0L/2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K610 20VT/GY (2.0L)

IAC MOTOR CONTROL

1

K610 18VT/GY (2.4L TURBO)

IAC MOTOR CONTROL

2

K961 20BR/WT (2.0L)

IAC RETURN

2

K961 18BR/VT (2.4L TURBO)

IAC RETURN

IGNITION COIL - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN (2.0L)

COIL CONTROL NO. 2

1

K17 16DB/TN (2.4L TURBO)

COIL CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18BK/GY (2.0L)

COIL CONTROL NO. 1

3

K19 16BK/GY (2.4L TURBO)

COIL CONTROL NO. 1

IGNITION SWITCH C1 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 14RD

FUSED B(+)

2

A21 14DB

IGNITION SWITCH OUTPUT (RUN-START)

3

F30 16RD/BK

IGNITION SWITCH OUTPUT (RUN-ACC)

4

F1 16DB/BK

FUSED B(+)

5

G26 22LB

KEY-IN IGNITION SWITCH SENSE

6

A41 14YL

IGNITION SWITCH OUTPUT (START)

7

A31 14BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

8

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

9

A2 12PK/BK

FUSED B(+)

10

-

-

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

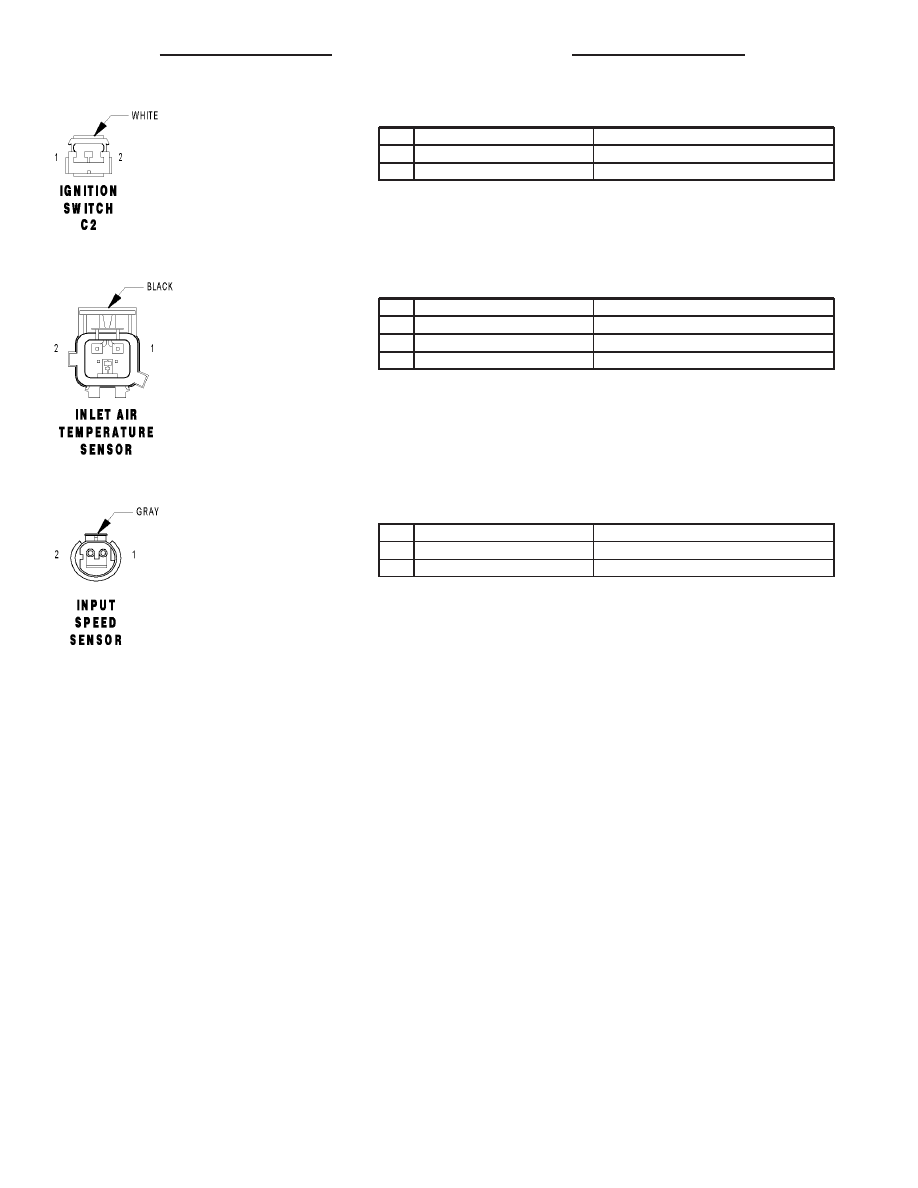

IGNITION SWITCH C2 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A81 20DG/RD

FUSED B(+)

2

F11 20RD/WT (AUTOSTICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

INLET AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BK/RD

IAT SIGNAL

2

K167 20BR/YL (2.0L)

SENSOR GROUND 2

2

K4 20BK/LB (2.4L TURBO)

SENSOR GROUND

INPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

PL/SRT-4

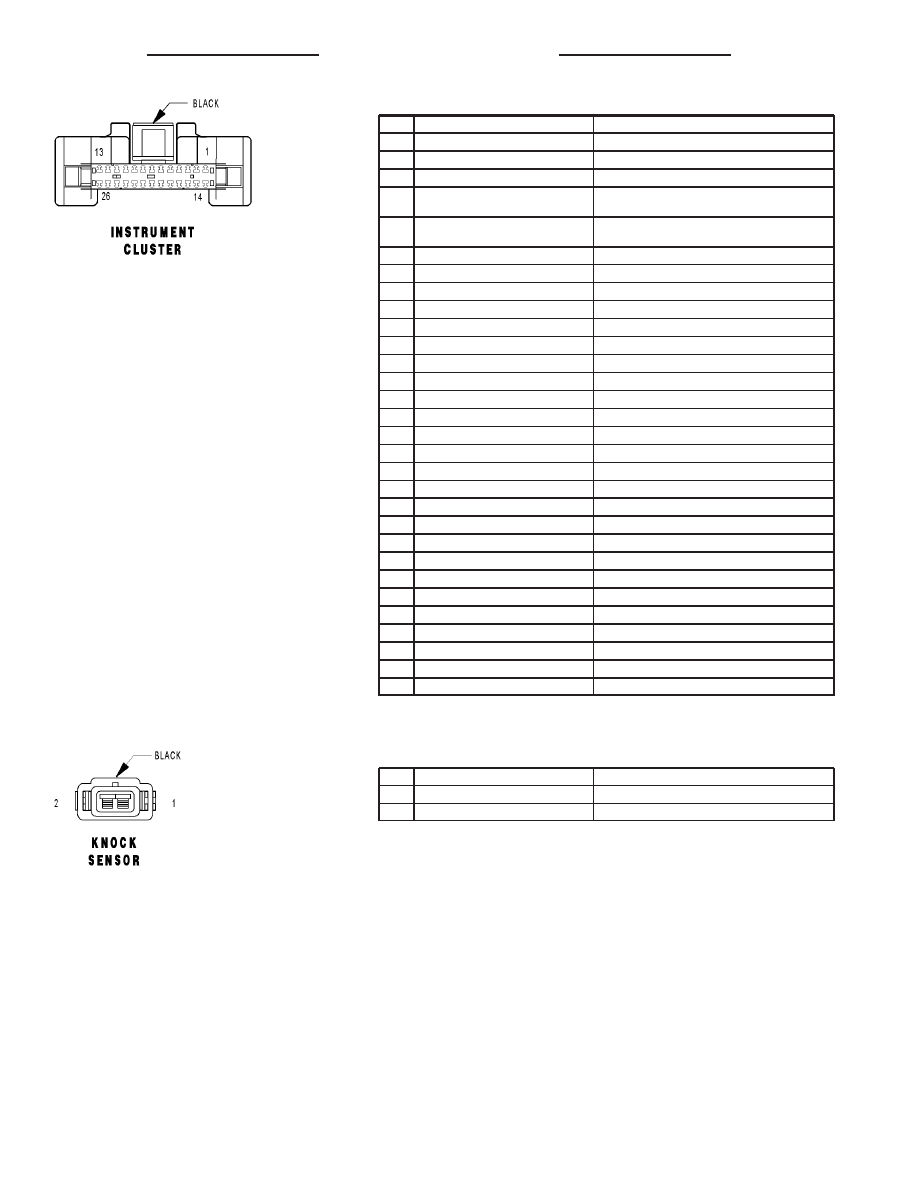

INSTRUMENT CLUSTER - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

L38 16BR/WT (EXPORT)

REAR FOG LAMP FEED

2

D25 20VT/YL

PCI BUS

3

M2 20YL

COURTESY LAMP CONTROL

4

L27 16WT/TN (DAYTIME RUNNING
LAMPS)

FOG LAMP SWITCH SENSE

4

L39 20LB (EXCEPT EXPORT/EXCEPT
DAYTIME RUNNING LAMPS)

FRONT FOG LAMP SWITCH OUTPUT

4

L39 16LB (EXPORT)

FRONT FOG LAMP SWITCH OUTPUT

5

G69 20BK/OR

VTSS INDICATOR DRIVER

6

E19 22RD

PANEL LAMPS DIMMER SIGNAL

7

G4 20DB

FUEL LEVEL SENSOR SIGNAL

8

-

-

9

G5 20DB/WT (AUTOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

Z3 16BK/OR

GROUND

11

-

-

12

E2 22OR

PANEL LAMPS DRIVER

13

M9 20LB/OR

PASSENGER DOOR AJAR/RKE SENSE

14

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

15

F11 20RD/WT (AUTOSTICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

15

G5 20DB/WT (EXCEPT AUTOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

L161 18LG/OR (EXCEPT EXPORT)

LEFT TURN SIGNAL

17

L160 18TN/RD (EXCEPT EXPORT)

RIGHT TURN SIGNAL

18

L61 18LG

LEFT TURN SIGNAL

19

L60 18TN

RIGHT TURN SIGNAL

20

L4 16VT/WT (EXCEPT EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

21

M1 18PK

FUSED B(+)

22

G11 20WT/BK

RED BRAKE WARNING INDICATOR DRIVER

23

G26 22LB

KEY-IN IGNITION SWITCH SENSE

24

G75 20TN/BK (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

24

G74 20TN/RD (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

25

G10 20LG/RD

SEAT BELT SWITCH SENSE

26

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

KNOCK SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/LG

KS SIGNAL

2

K45 20BK/VT

KS RETURN

PL/SRT-4

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41
