FOG LAMP ALIGNMENT

To adjust fog lamp alignment, rotate the alignment

screw located at the top edge of the fog lamp until
desired position on alignment screen is reached.

FOG LAMP ALIGNMENT - CANADA/EXPORT/RHD

To adjust fog lamp alignment, rotate the alignment

screw located on the bottom of the fog lamp from
under the fascia to achieve the specified pattern posi-
tion. (Fig. 9).

HEADLAMPS

DIAGNOSIS AND TESTING - HEADLAMPS

Always begin any diagnosis by testing all of the

fuses and circuit breakers in the system. Refer to the
appropriate wiring information. The wiring informa-
tion includes wiring diagrams, proper wire and con-
nector repair procedures, details of wire harness
routing and retention, connector pin-out information
and location views for the various wire harness con-
nectors, splices and grounds.

Conventional and halogen headlamps are inter-

changeable. It is recommended that they not be
intermixed on a given vehicle.

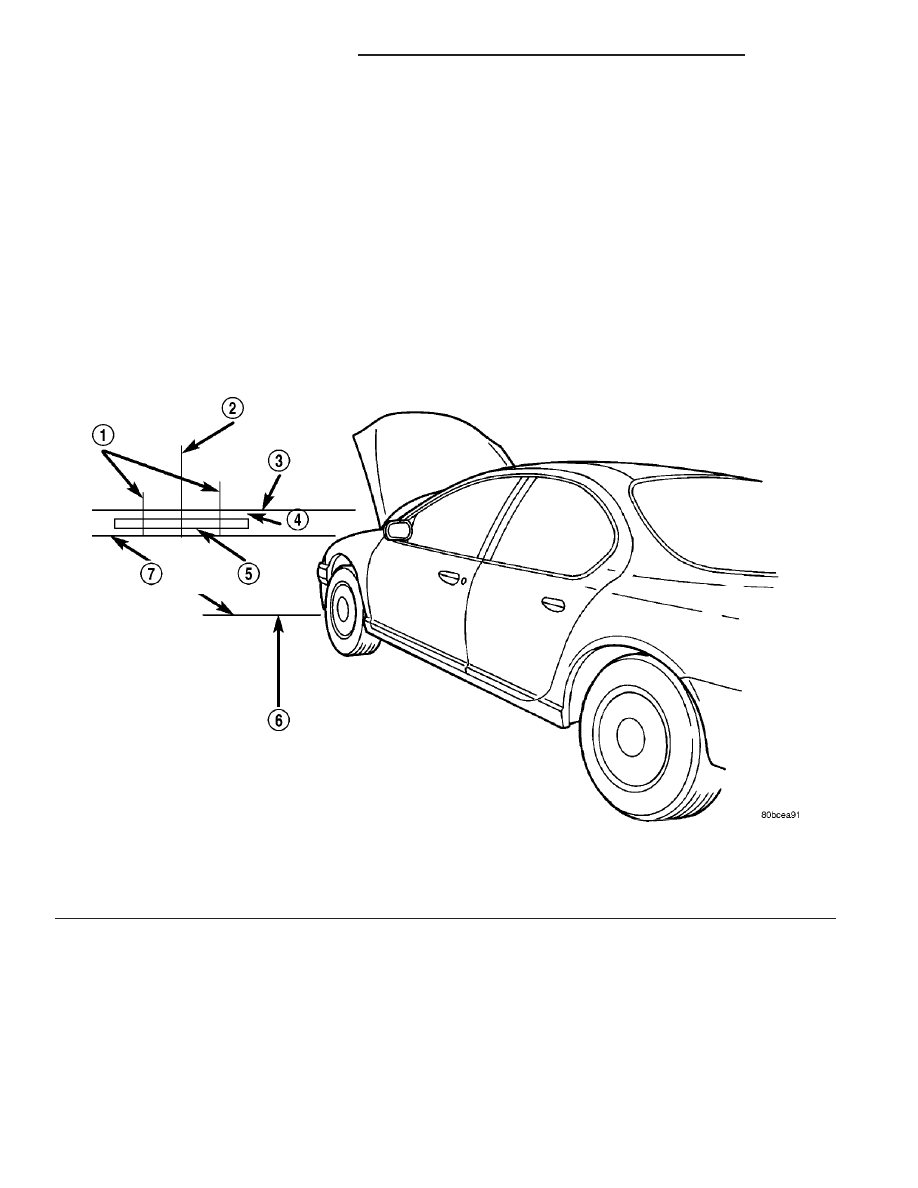

Fig. 9 LAMP ALIGNMENT SCREEN

1 - CENTER LINE OF FOG LAMPS

5 - FOG LAMP HOT SPOT

2 - CENTER LINE VEHICLE

6 - FRONT OF FOG LAMP

3 - FLOOR TO CENTER OF FOG LAMP

7 - 7.62 METERS (25 FEET)

4 - 4 INCHES

8L - 8

LAMPS/LIGHTING - EXTERIOR

PL/SRT-4

FOG LAMP UNIT (Continued)

HEADLAMP DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

HEADLAMPS ARE DIM WITH

ENGINE IDLING OR

IGNITION TURNED OFF

1. Loose or corroded battery
cables.

1. Clean and secure battery cable clamps
and posts.

2. Loose or worn generator drive
belt.

2. Adjust or replace generator drive belt.

3. Charging system output too low.

3. Test and repair charging system.

4. Battery has insufficient charge.

4. Test battery state-of - charge.

5. Battery is sulfated or shorted.

5. Load test battery.

6. Poor lighting circuit Z1 - ground.

6. Test for voltage drop across Z1 - ground
locations.

7. Both headlamp bulbs faulty.

7. Replace both headlamp bulbs.

HEADLAMP BULBS BURN
OUT FREQUENTLY

1. Charging system output too
high.

1. Test and repair charging system.

2. Loose or corroded terminals or
splices in circuit.

2. Inspect and repair all connectors and
splices.

HEADLAMPS ARE DIM WITH
ENGINE RUNNING ABOVE
IDLE*

1. Charging system output too low.

1. Test and repair charging system.

2. Poor lighting circuit Z1 - ground.

2. Test for voltage drop across Z1 - ground
locations.

3. High resistance in headlamp
circuit.

3. Test amperage draw of headlamp
circuit.

4. Both headlamp bulbs faulty.

4. Replace both headlamp bulbs.

HEADLAMPS FLASH
RANDOMLY

1. Poor lighting circuit Z1 - ground.

1. Test for voltage drop across Z1 - ground
locations.

2. High resistance in headlamp
circuit.

2. Test amperage draw of headlamp
circuit. Should not exceed 30 amps.

3. Faulty headlamps switch circuit
breaker.

3. Replace headlamp switch.

4. Loose or corroded terminals or
splices in circuit.

4. Inspect and repair all connectors and
splices.

HEADLAMPS DO NOT
ILLUMINATE

1. No voltage to headlamps.

1. Repair open headlamp circuit.

2. No Z1 - ground at headlamps.

2. Repair circuit ground.

3. Faulty headlamp switch.

3. Replace headlamp switch.

4. Faulty headlamp dimmer
(multi-function) switch.

4. Replace multi-function switch.

5. Broken connector terminal or
wire splice in headlamp circuit.

5. Repair connector terminal or wire splice.

Turn signals do not come ON.

1. Wrong cluster installed.

1. Replace cluster.

2. Bit not set.

2. Set bit.

*Canada vehicles must have lamps ON.

PL/SRT-4

LAMPS/LIGHTING - EXTERIOR

8L - 9

HEADLAMPS (Continued)

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove two screws attaching headlamp unit to

upper crossmember.

(3) Remove three screws attaching fascia to radia-

tor crossmember and carefully bend fascia forward to
allow removal of headlamp unit.

(4) Remove headlamp unit from vehicle.
(5) Disconnect wire connector from back of head-

lamp (Fig. 10).

(6) Rotate retaining ring counterclockwise one

quarter turn.

(7) Remove retaining ring from headlamp unit.
(8) Remove bulb from headlamp unit (Fig. 11).

INSTALLATION

CAUTION: Do not touch the glass of halogen bulbs
with fingers or other possibly oily surface, reduced
bulb life will result.

(1) Install bulb into headlamp module.
(2) Install retaining ring to headlamp unit.
(3) Rotate retaining ring clockwise one quarter

turn.

(4) Connect wire connector to the back of head-

lamp bulb.

(5) Place headlamp unit in position.
(6) Install two screws attaching headlamp unit to

upper crossmember.

(7) Install screws attaching fascia to upper radia-

tor crossmember.

(8) Connect the battery negative cable.

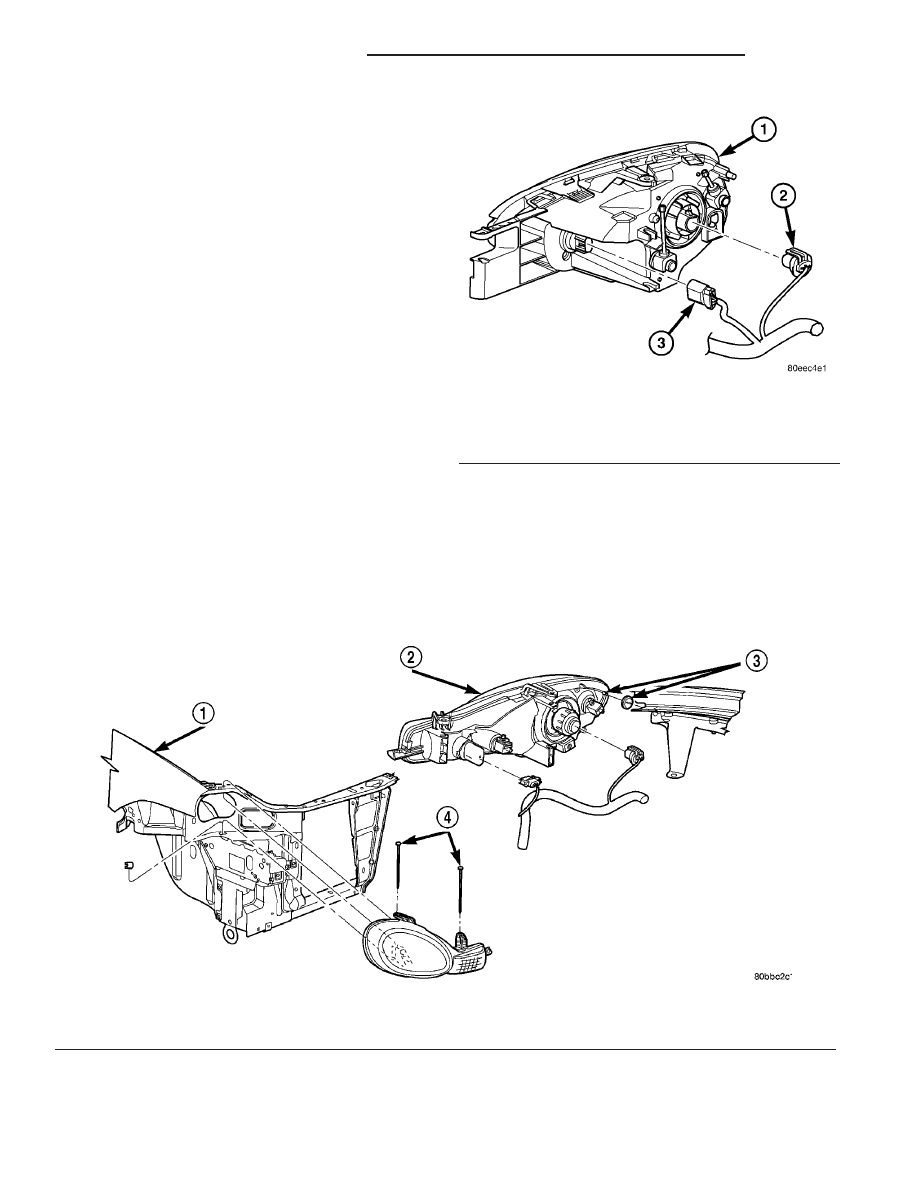

Fig. 10 HEADLAMP UNIT

1 - HEADLAMP UNIT
2 - HEADLAMP CONNECTOR
3 - FRONT TURN SIGNAL CONNECTOR

Fig. 11 HEADLAMP AND HEADLAMP UNIT - CANADA/EXPORT/RHD

1 - FENDER

3 - HEADLAMP TO FENDER RETAINER

2 - HEADLAMP UNIT

4 - JACKSCREWS

8L - 10

LAMPS/LIGHTING - EXTERIOR

PL/SRT-4

HEADLAMPS (Continued)

HEADLAMP LEVELING MOTOR

DESCRIPTION

Two leveling motors are used per vehicle, one for

each headlamp. These leveling motors are attached
to the rear of the headlamp. They can be described
as a small semi-square shaped module with an elec-
trical connector attached to one side. Due to vehicle
design these motors can only be serviced or accessed
from the under side of the vehicle.

OPERATION

The headlamp leveling motors move the headlamp

and beam pattern according to the signal received
from the headlamp leveling switch. With the vehicles
headlamps “ON,“ a signal voltage is sent from the
headlamp leveling switch and received at each of the
headlamp leveling motors. This signal voltage (typi-
cally 2 - 9 volts) tells the headlamp leveling motors
were to position the headlamps.

DIAGNOSIS AND TESTING - HEADLAMP LEVELING MOTOR - EXPORT

HEADLAMP LEVELING MOTOR DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

ONE MOTOR DOES NOT
OPERATE.

1. Poor electrical connection at
motor.

1. Check for proper electrical connection at
motor.

2. No voltage at motor.

2. Repair no voltage condition. Refer to Wiring
Diagrams.

3. No ground at motor.

3. Repair no ground condition. Refer to Wiring
Diagrams.

4. Defective motor.

4. Replace leveling motor.

BOTH MOTORS DO NOT
OPERATE.

1. No voltage at or from headlamp
leveling switch.

1. Repair no voltage condition. Check for
proper headlamp leveling switch operation.

2. No voltage at leveling motors.

2. Repair no voltage condition. Refer to Wiring
Diagrams.

3. No ground at leveling motors.

3. Repair no ground condition. Refer to Wiring
Diagrams.

4. Both motors defective.

4. Replace both motors.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the appropriate headlamp unit (Refer

to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERI-
OR/HEADLAMP UNIT - REMOVAL).

(3) Disconnect the headlamp leveling motor electri-

cal connector (Fig. 12). Depress the steel retaining
clip while pulling the connector from the motor.

(4) Rotate the headlamp leveling motor counter-

clockwise. Pull it slightly away from the headlamp
and rotate it down to remove the ball from the socket
(Fig. 12).

NOTE: Significant force will be required to unsnap
the ball and socket connection between the head-
lamp leveling motor and the headlamp unit.
