Dodge Caliber. Manual - part 649





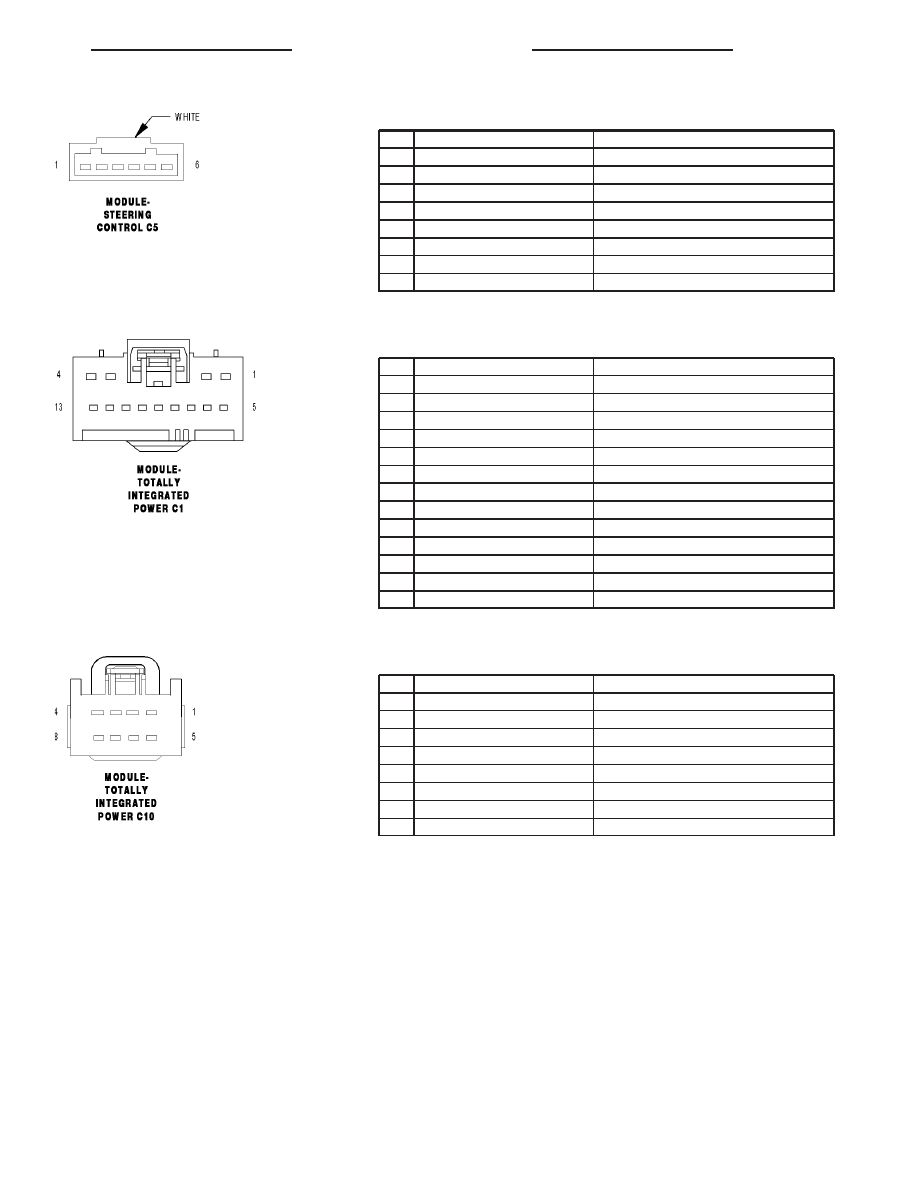

MODULE-STEERING CONTROL C5 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY

RADIO CONTROL MUX

1

X20 20GY

RADIO CONTROL MUX

2

Y13 20BK

RADIO CONTROL RETURN

2

Y13 20BK

RADIO CONTROL RETURN

3

X3 20DB

HORN SWITCH SENSE

4

V72 20PK

S/C SIGNAL 2

5

V71 20VT

S/C SIGNAL 1

6

V937 20YL

S/C SWITCH GROUND

MODULE-TOTALLY INTEGRATED POWER C1 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

W20 20BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 20BR/TN

FRONT WASHER PUMP MOTOR CONTROL

3

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

-

-

6

K232 20BR/LB (DIESEL)

CABIN HEATER RELAY 2 CONTROL

7

K132 20DB/LB (DIESEL)

CABIN HEATER RELAY 1 CONTROL

8

-

-

9

-

-

10

-

-

11

-

-

12

B20 20DG/RD

BRAKE FLUID LEVEL SWITCH SENSE

13

Z924 20BK/LB

GROUND

MODULE-TOTALLY INTEGRATED POWER C10 - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T16 16YL/OR (CVT)

TRANSMISSION CONTROL OUTPUT

4

-

-

5

K343 18DB/LG

FUSED MAIN RELAY OUTPUT

6

K344 18DB/LB

FUSED MAIN RELAY OUTPUT

7

-

-

8

T750 16YL/GY

STARTER CONTROL OUTPUT

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

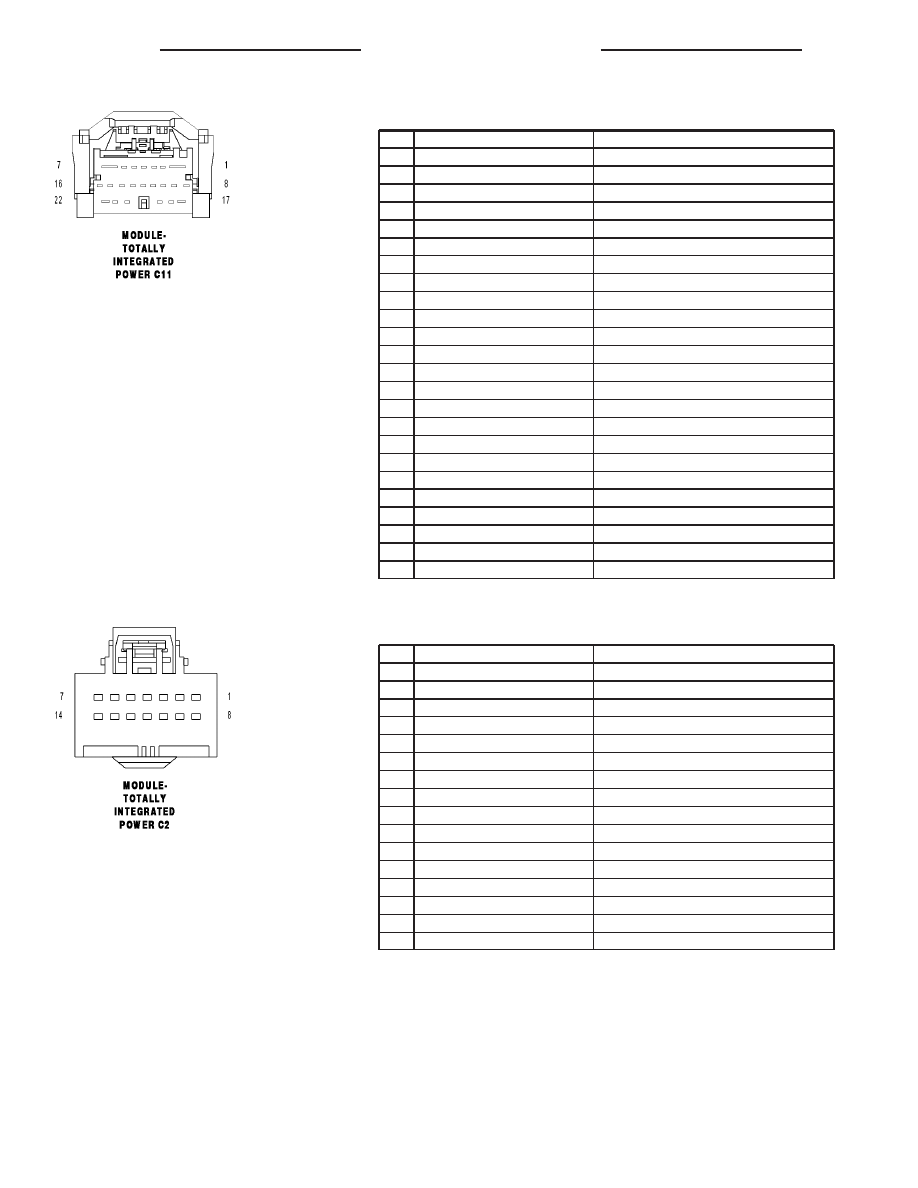

MODULE-TOTALLY INTEGRATED POWER C11 - GREEN 22 WAY

CAV

CIRCUIT

FUNCTION

1

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

2

-

-

3

-

-

4

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

5

L89 20WT/YL (FOG LAMPS)

FRONT FOG LAMP CONTROL OUTPUT

6

L90 20WT/OR (FOG LAMPS)

FRONT FOG LAMP CONTROL OUTPUT

7

N201 20DB/LG

LOW/HIGH RAD FAN RELAY CONTROL

8

X22 20GY/LB (EXPORT)

HORN CONTROL OUTPUT

9

X21 20GY/YL

HORN CONTROL OUTPUT

10

W4 16BR/LB

FRONT WIPER HIGH SPEED CONTROL OUTPUT

11

A935 20RD/LB

FUSED B(+)

12

W3 16BR/WT

FRONT WIPER LOW SPEED CONTROL OUTPUT

13

F936 20PK/YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN)

14

A922 12RD/DB (ESP)

FUSED B(+) (VALVE)

14

A922 14RD/BK (TCS)

FUSED B(+) (VALVE)

15

-

-

16

-

-

17

A921 12RD/YL (ESP)

FUSED B(+) (PUMP)

17

A921 12RD/DB (TCS)

FUSED B(+) (PUMP)

18

-

-

19

A931 20RD/WT (GAS)

FUSED B(+)

20

-

-

21

Z971 16BK

GROUND

22

N112 20DB/OR

RAD FAN RELAY CONTROL

MODULE-TOTALLY INTEGRATED POWER C2 - LT. GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

F901 20PK/RD

IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

2

T752 20DG/OR

STARTER CONTROL

3

-

-

4

K31 20DB/BK (DIESEL)

FUEL PUMP CONTROL

4

K31 20BR (GAS)

FUEL PUMP CONTROL

5

W7 20BR/DB

FRONT WIPER PARK SWITCH SENSE

6

Z924 20BK/LB

GROUND

7

D265 20WT/BK (ESP)

CAN C BUS (+)

8

-

-

9

-

-

10

F901 20PK/RD

IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

11

G70 20VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

12

-

-

13

Z925 14BK/YL (DIESEL)

GROUND

13

Z925 20BK/YL (GAS)

GROUND

14

D264 20DB/WT (ESP)

CAN C BUS (-)

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

PM

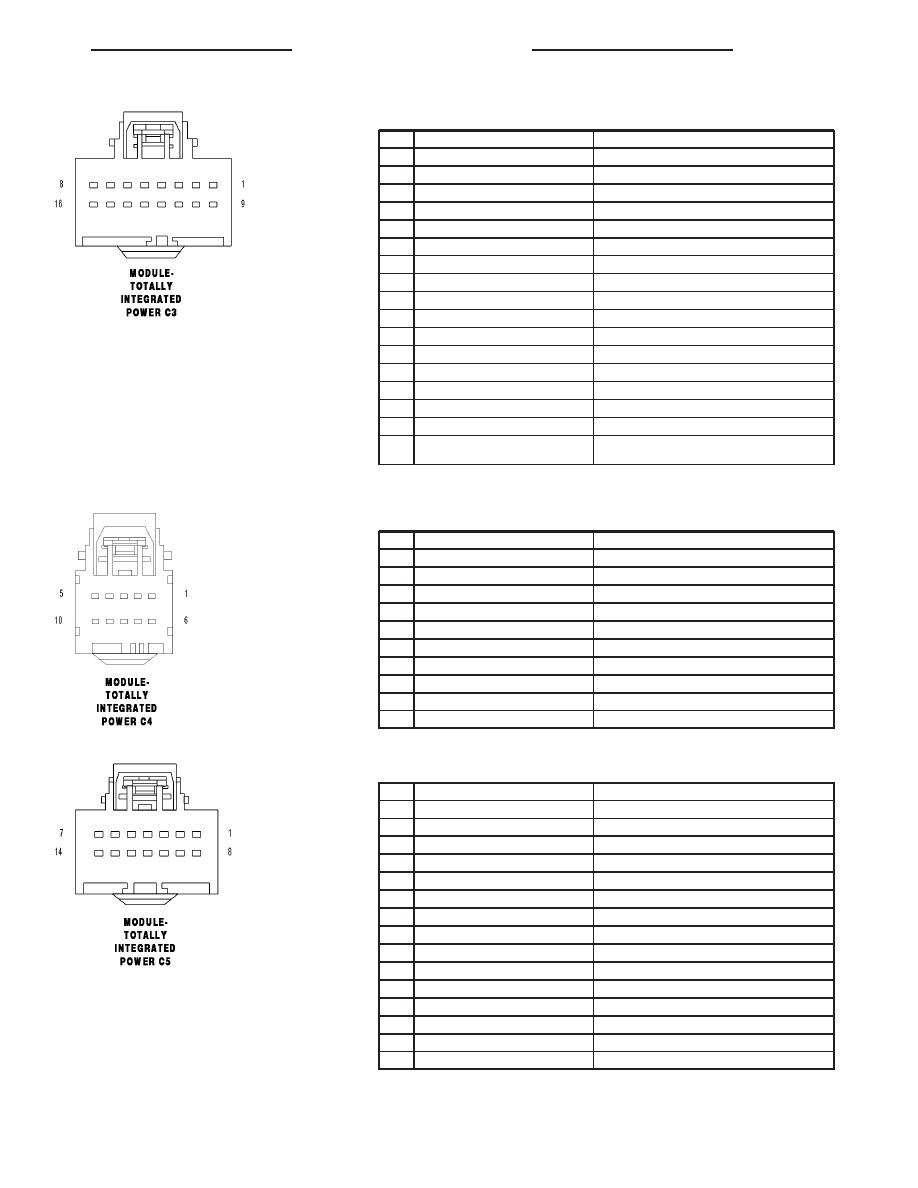

MODULE-TOTALLY INTEGRATED POWER C3 - BROWN 16 WAY

CAV

CIRCUIT

FUNCTION

1

D65 20WT/BK

CAN C BUS (+)

2

D72 20WT/TN

DIAGNOSTIC CAN C (+)

3

D55 20WT/OR

CAN B BUS (+)

4

L63 18DG/RD

LEFT REAR TURN SIGNAL

5

-

-

6

L62 18WT/YL

RIGHT REAR TURN SIGNAL

7

L53 18DG/GY

STOP LAMP SWITCH OUTPUT

8

L217 20WT/VT (EXCEPT EXPORT)

PARK LAMP CONTROL OUTPUT

8

L217 18WT/VT (EXPORT)

PARK LAMP CONTROL OUTPUT

9

D64 20WT/LB

CAN C BUS (-)

10

D71 20WT/DB

DIAGNOSTIC CAN C (-)

11

D54 20WT/PK

CAN B BUS (-)

12

F961 20PK/LB

IGNITION SWITCH OUTPUT (START)

13

L55 18WT/OR

STOP LAMP CONTROL OUTPUT

14

-

-

15

B1 20DG/PK (EXCEPT ABS)

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

16

B2 20DG/TN (EXCEPT ABS)

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

MODULE-TOTALLY INTEGRATED POWER C4 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20WT/RD

LEFT TURN SIGNAL

2

L60 20WT/TN

RIGHT TURN SIGNAL

3

L34 20WT/GY

RIGHT HIGH BEAM OUTPUT

4

L43 20WT/DB

LEFT LOW BEAM OUTPUT

5

-

-

6

-

-

7

-

-

8

G31 20VT/LG

AAT SIGNAL

9

G931 20VT/DB

AAT RETURN

10

-

-

MODULE-TOTALLY INTEGRATED POWER C5 - BLUE 14 WAY

CAV

CIRCUIT

FUNCTION

1

L70 20WT/GY

HEADLAMP SWITCH OUTPUT

2

L160 20WT/TN (EXPORT)

RIGHT TURN SIGNAL (OUT)

3

L44 20VT/RD

RIGHT LOW BEAM OUTPUT

4

L33 20WT/PK

LEFT HIGH BEAM OUTPUT

5

L161 20WT/LG

LEFT TURN SIGNAL (OUT)

6

L7 20WT/VT (EXCEPT EXPORT)

HEADLAMP SWITCH OUTPUT

6

L7 20WT/YL (EXPORT)

HEADLAMP SWITCH OUTPUT

7

C818 20LB/TN

A/C PRESSURE SENSOR SUPPLY

8

T22 20YL/VT

BACKUP LAMP SWITCH SIGNAL

9

L131 20WT/LG (EXPORT)

HEADLAMP LEVEL SENSOR SIGNAL

10

L132 20LG/WT (EXPORT)

HEADLAMP LEVEL SENSOR SIGNAL

11

-

-

12

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

13

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

14

F962 20PK/BK (GAS)

IGNITION SWITCH OUTPUT (START)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75

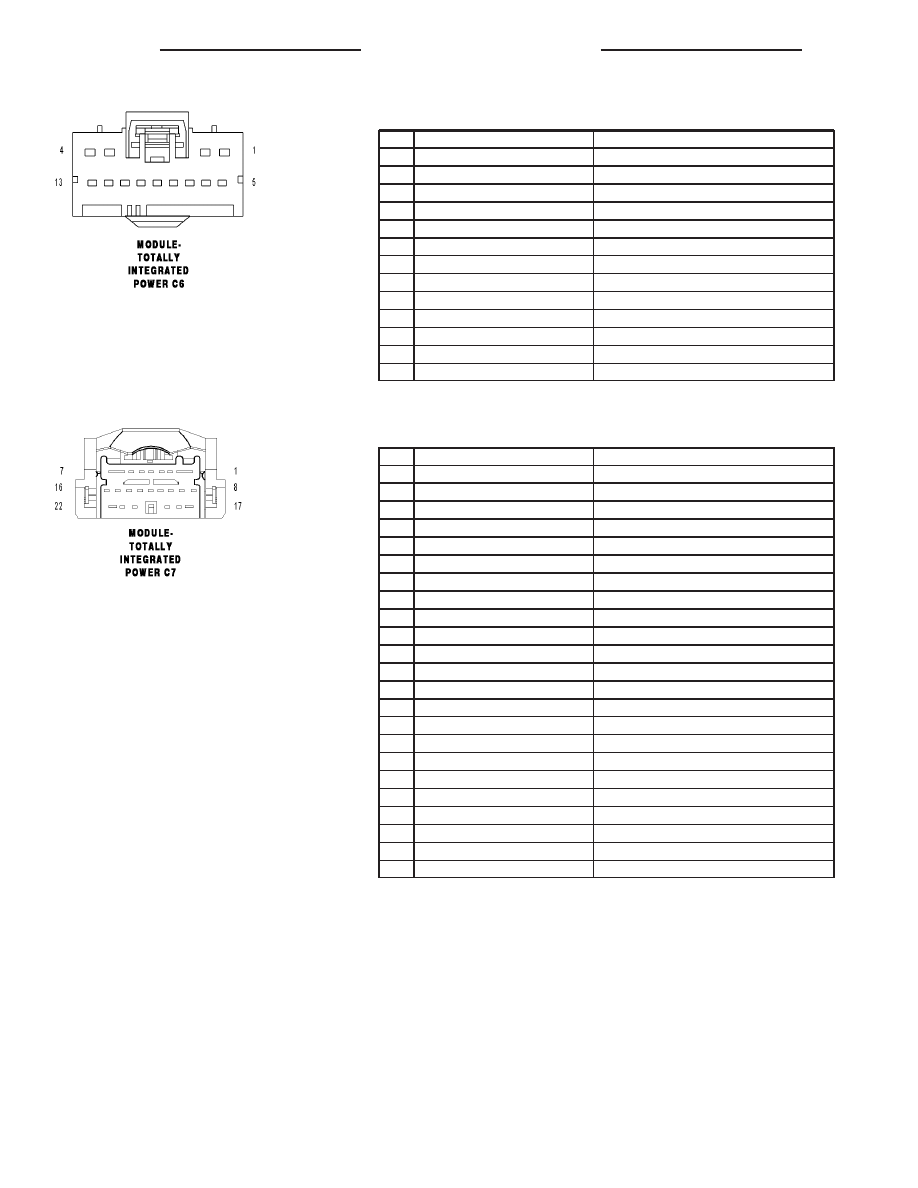

MODULE-TOTALLY INTEGRATED POWER C6 - LT. GRAY 13 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

W13 20BR/TN

REAR WIPER MOTOR CONTROL

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

L239 18WT/DG (EXPORT)

REAR FOG LAMP CONTROL OUTPUT

13

-

-

MODULE-TOTALLY INTEGRATED POWER C7 - LT. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A923 20RD (AWD)

FUSED B(+)

3

A924 20DG/WT

FUSED B(+)

4

A952 20RD/OR

FUSED B(+)

5

F200 20PK/LB (BASE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

F200 18PK/LB (EXCEPT BASE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

F100 20DG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

8

-

-

9

A933 20RD

FUSED B(+)

10

-

-

11

N1 20DB/OR

FUEL PUMP CONTROL OUTPUT

12

-

-

13

A417 20RD/DG

FUSED B(+) (I.O.D.)

14

-

-

15

A418 20RD/BK

FUSED B(+) (I.O.D.)

16

A412 20RD/DB

FUSED B(+) (I.O.D.)

17

A16 12RD/BR

FUSED B(+)

18

A932 16RD/BR

DOOR LOCK POWER-FUSED B(+)

19

F996 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

20

-

-

21

F981 14PK/BR (EXCEPT BASE)

IGNITION SWITCH OUTPUT (RUN-ACC)

22

A999 16RD/WT (EXCEPT EXPORT)

FUSED B(+)

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

PM
