Dodge Caliber. Manual - part 534

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

The TIPM detects an open condition.

Possible Causes

(W7) FRONT WIPER PARK SWITCH SENSE CIRCUIT SHORT TO VOLTAGE

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Front Wipers on.

With the Scan Tool, read the Front Wiper DTC’s.

Does the Scan Tool read: B2305-WIPER PARK SWITCH INPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

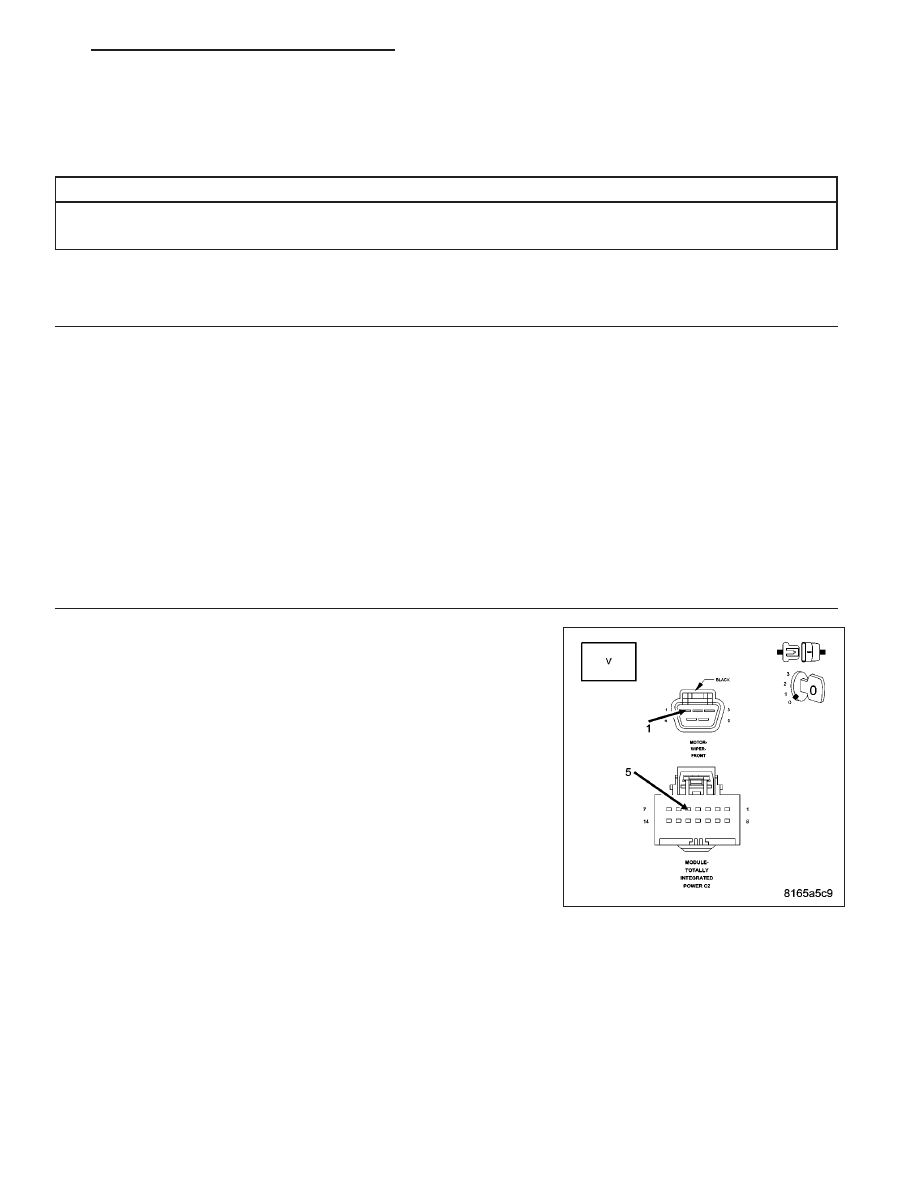

2.

(W7) FRONT WIPER PARK SWITCH SENSE CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Front Wiper Motor harness connector.

Disconnect the TIPM C2 harness connector.

Measure the voltage on the (W7) Front Wiper Park Switch Sense cir-
cuit.

Is the voltage above 5.0 volts?

Yes

>> Repair the (W7) Front Wiper Park Switch Sense circuit for a

short to voltage.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module in accordance

with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

PM

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 7

B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW

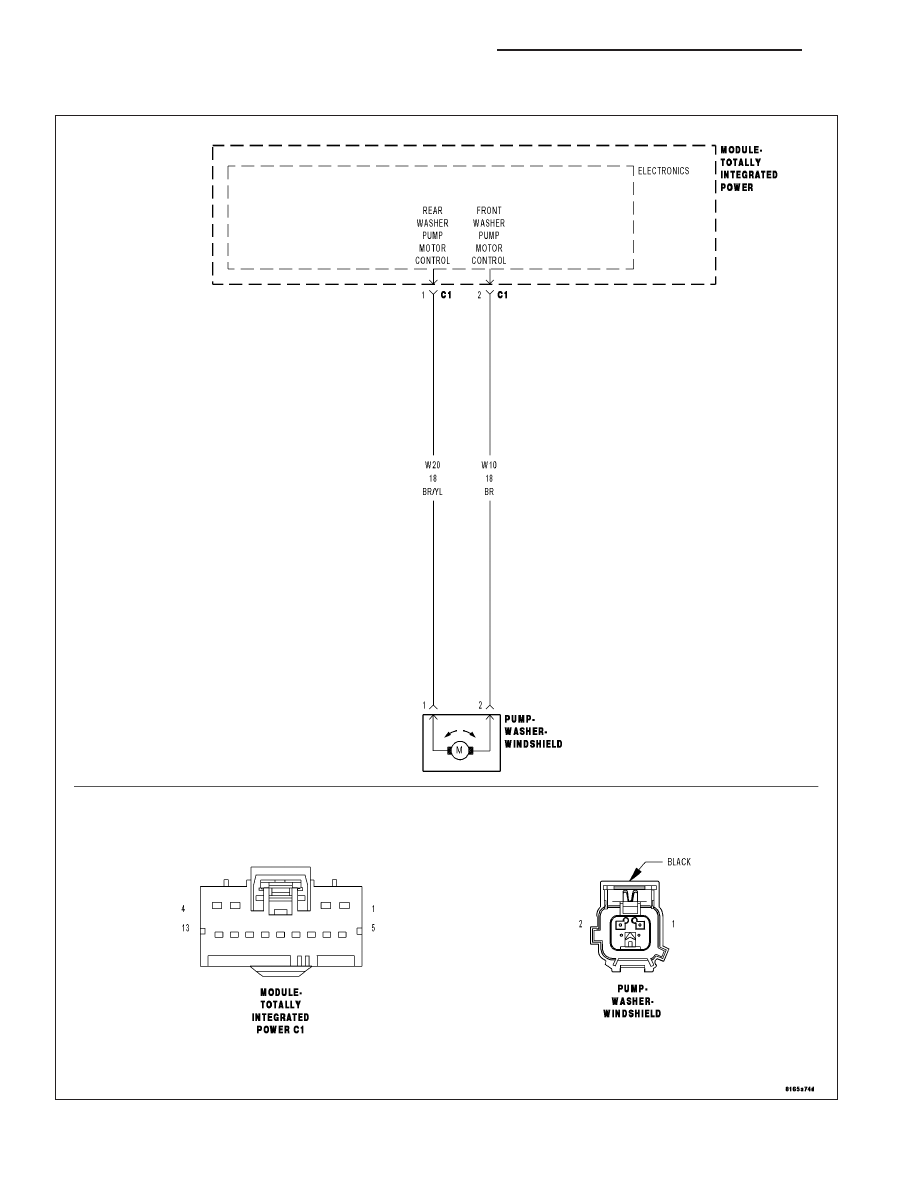

For a complete wiring diagram Refer to Section 8W.

8R - 8

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the TIPM detects a short/low condition on the washer Pump Motor Control circuit.

Possible Causes

(W10)/(W20) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TOGETHER

(W10) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

(W20) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

WIPER WASHER PUMP

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Washers on.

With the Scan Tool, read the Wiper/Washers DTC’s.

Does the Scan Tool read: B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

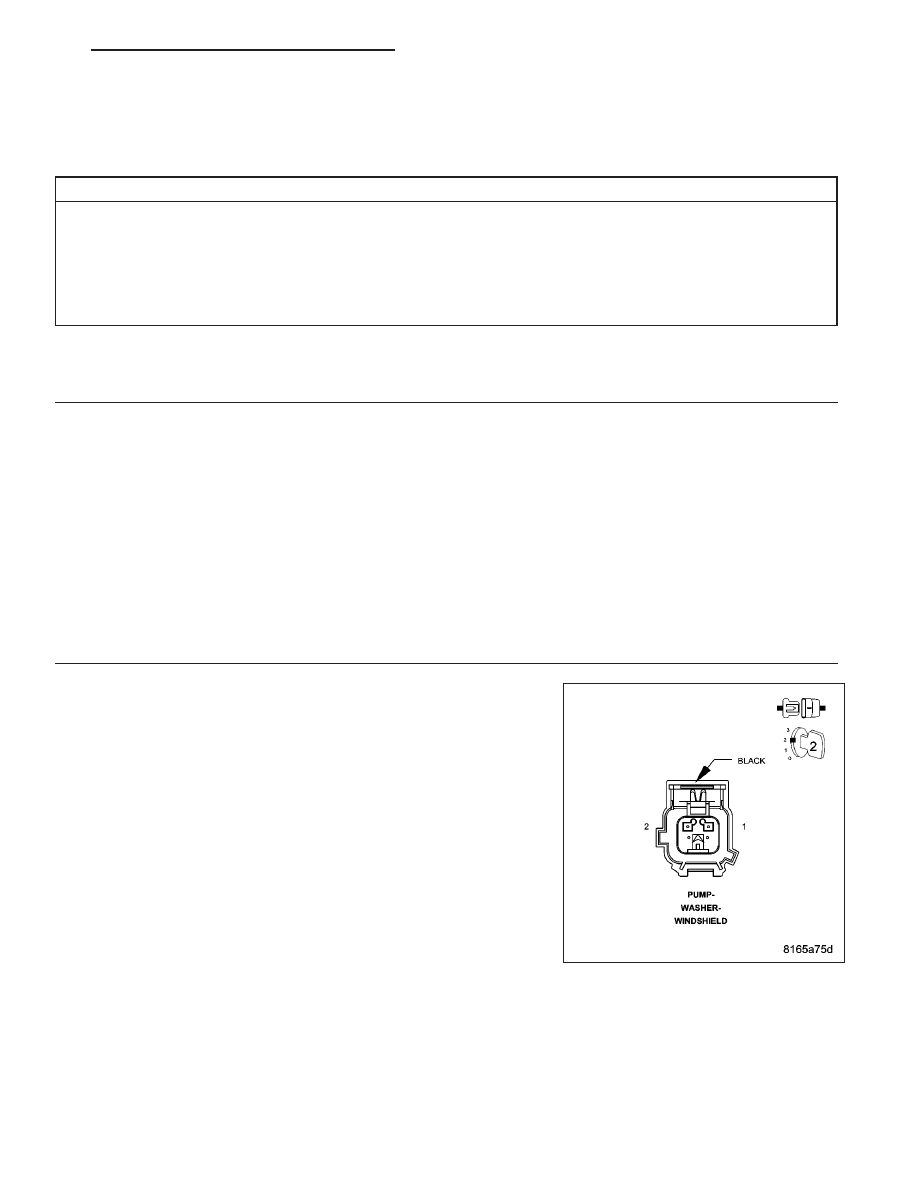

2.

WASHER PUMP MOTOR

Turn the ignition off.

Disconnect the Washer Pump Motor connector.

Turn the ignition on.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B231F-FRONT/REAR WASHER
MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Washer Pump Motor in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

PM

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 9

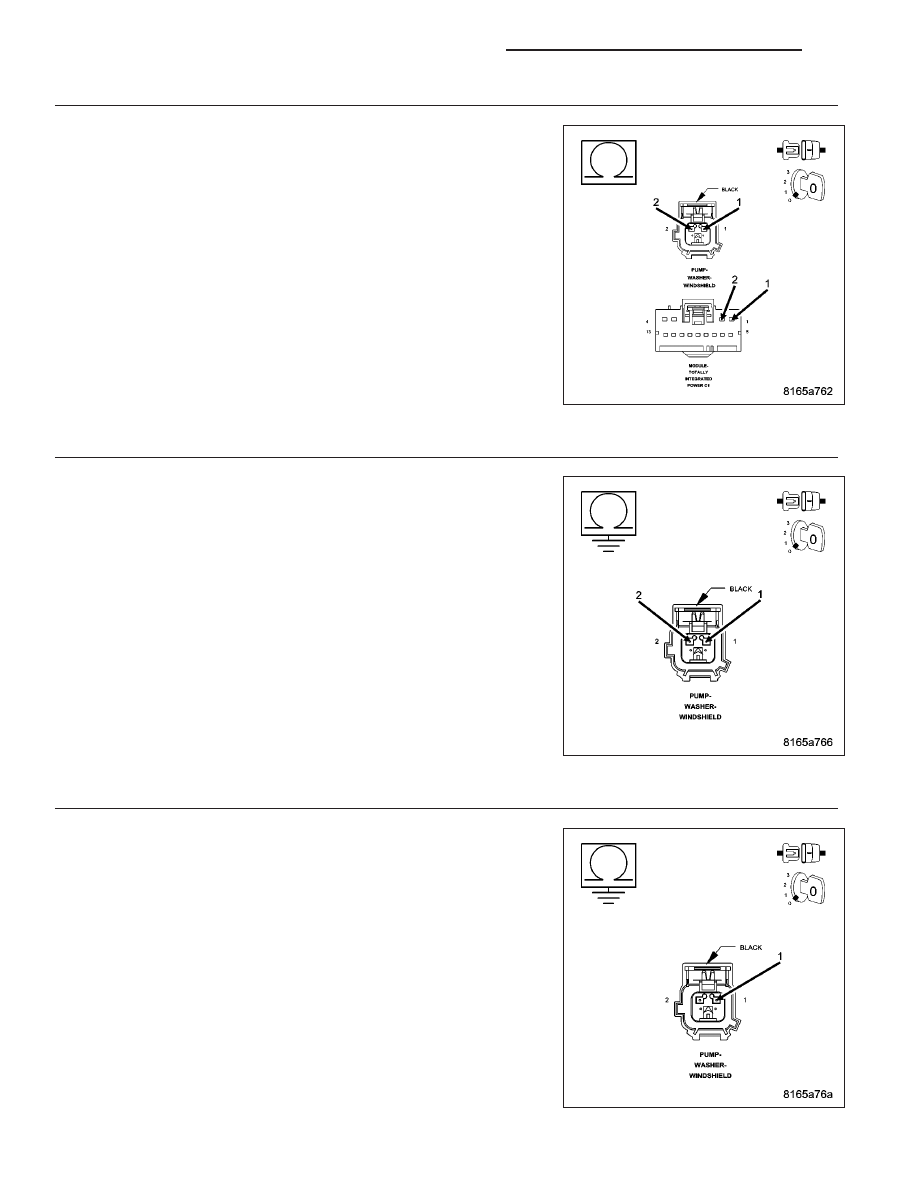

3.

(W10)/(W20) WASHER PUMP MOTOR CONTROL CIRCUITS SHORT TOGETHER

Turn the ignition off.

Disconnect the Washer Pump Motor harness connector.

Disconnect the TIPM C1 harness connector.

Measure the resistance between the (W10) and (W20) Washer Pump
Motor Control circuits.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W10) and (W20) Washer Pump Motor Control

circuits for a short together.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

4.

(W10) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (W10) Washer Pump
Motor Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W10) Washer Pump Motor Control circuit for a

short to ground.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 5

5.

(W20) WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (W20) Washer Pump
Motor Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W20) Washer Pump Motor Control circuit for a

short to ground.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module in accordance

with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8R - 10

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

PM
