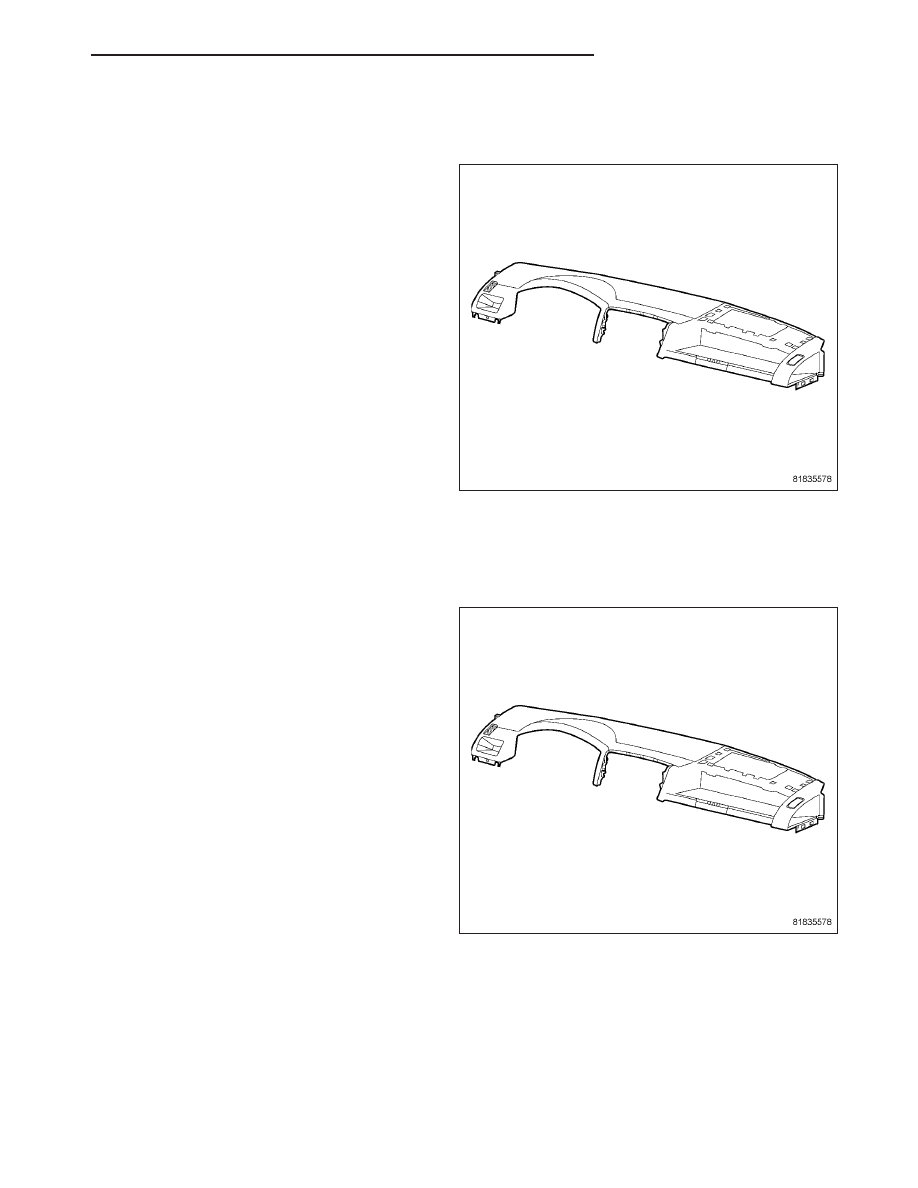

INSTRUMENT PANEL UPPER PANEL

REMOVAL

1. Remove top cover. (Refer to 23 - BODY/INSTRU-

MENT PANEL/INSTRUMENT PANEL TOP COVER
- REMOVAL)

2. Remove left and right end caps. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL END CAP - REMOVAL)

3. Remove steering column cover. (Refer to 23 -

BODY/INSTRUMENT PANEL/IP STEERING COL-
UMN SUPPORT BKT - REMOVAL)

4. Remove shifter bezel. (Refer to 23 - BODY/INTE-

RIOR/SHIFT BEZEL - REMOVAL).

5. Remove center bezel. (Refer to 23 - BODY/IN-

STRUMENT PANEL/INSTRUMENT PANEL CEN-
TER BEZEL - REMOVAL)

6. Remove ten upper trim panel screws, five screw

attachments along forward edge under top cover,
two screw attachments under each end cap, two
screw attachments under center bezel, two clip
attachments in the cooler bin, one screw attach-
ment under the steering cover, one clip attachment on passenger side near outboard outlet, and two clips in the
cluster bezel area.

INSTALLATION

1. Install upper trim panel over structure.

2. Install five screw attachments along forward edge

under top cover, screw attachments under each
end cap, two screw attachments under center
bezel, two clip attachments in the upper cooler bin,
one screw attachment under the steering column
cover, one clip attachment on the passenger side
near outboard outlet, and two clips in the cluster
area.

3. Install center bezel. (Refer to 23 - BODY/INSTRU-

MENT

PANEL/INSTRUMENT

PANEL

CENTER

BEZEL - REMOVAL)

4. Install manual or automatic shifter bezel. (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL CENTER BEZEL - REMOVAL)

5. Install steering column shrouds. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - REMOVAL)

6. Install column cover. (Refer to 23 - BODY/INSTRU-

MENT PANEL/INSTRUMENT PANEL CENTER BEZEL - REMOVAL)

7. Install right and left end caps. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER

BEZEL - REMOVAL)

8. Install instrument panel top cover. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER

BEZEL - REMOVAL)

PM

INSTRUMENT PANEL

23 - 81

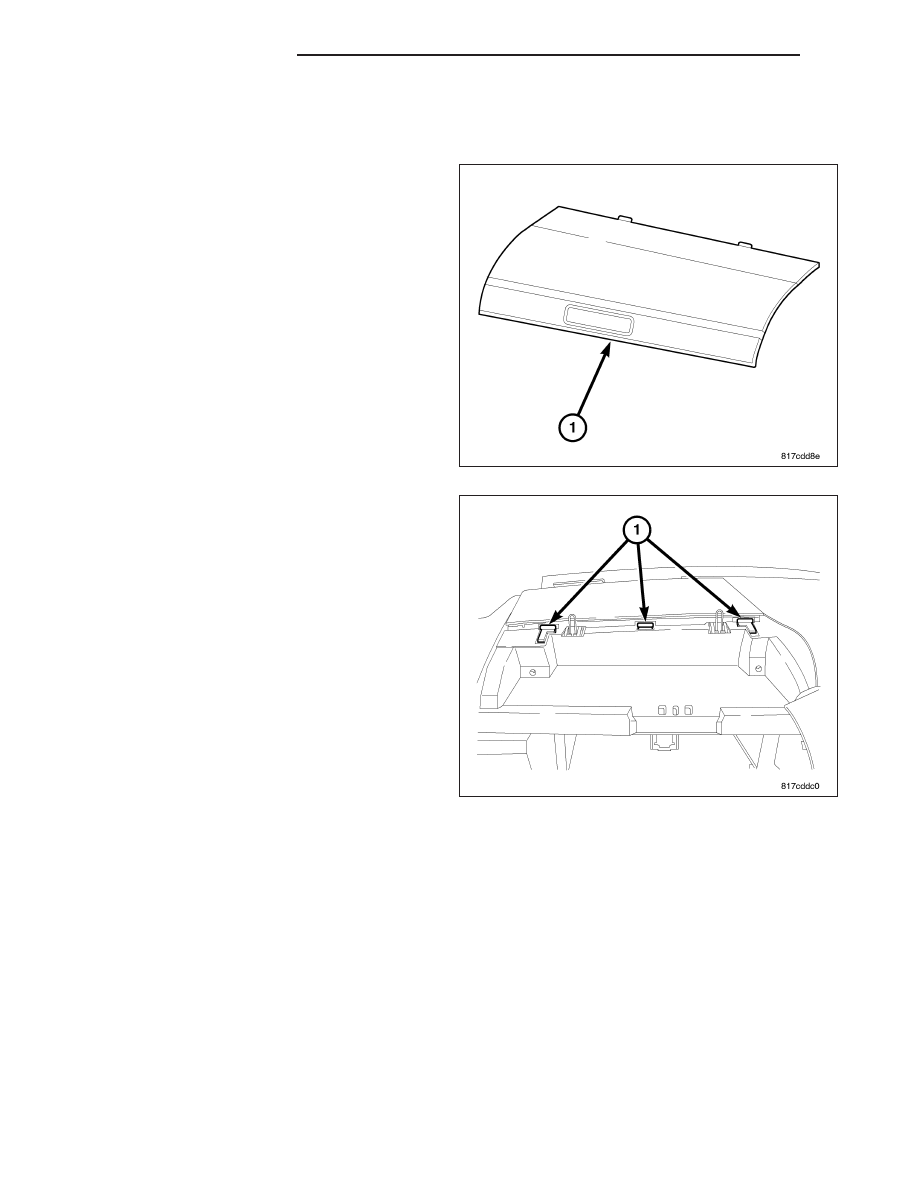

GLOVE BOX-COOLER DOOR

REMOVAL

1. Open glove box cooler door (1).

2. Unsnap glove box cooler door from glove box door

opening tabs (1).

3. Remove glove box cooler door from vehicle.

23 - 82

INSTRUMENT PANEL

PM

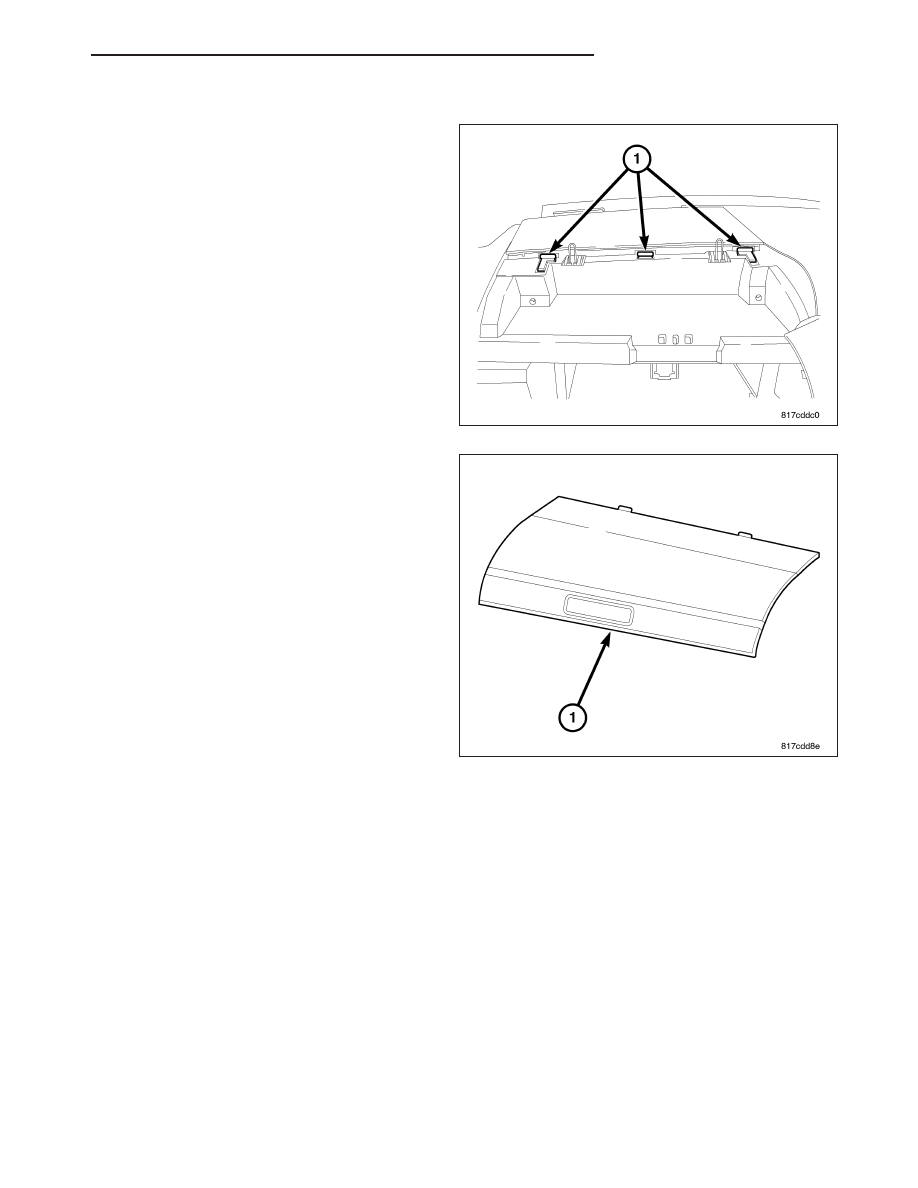

INSTALLATION

1. Align cooler door with cooler door opening tabs (1).

2. Snap cooler door (1) on to door opening tabs.

3. Shut cooler door.

PM

INSTRUMENT PANEL

23 - 83

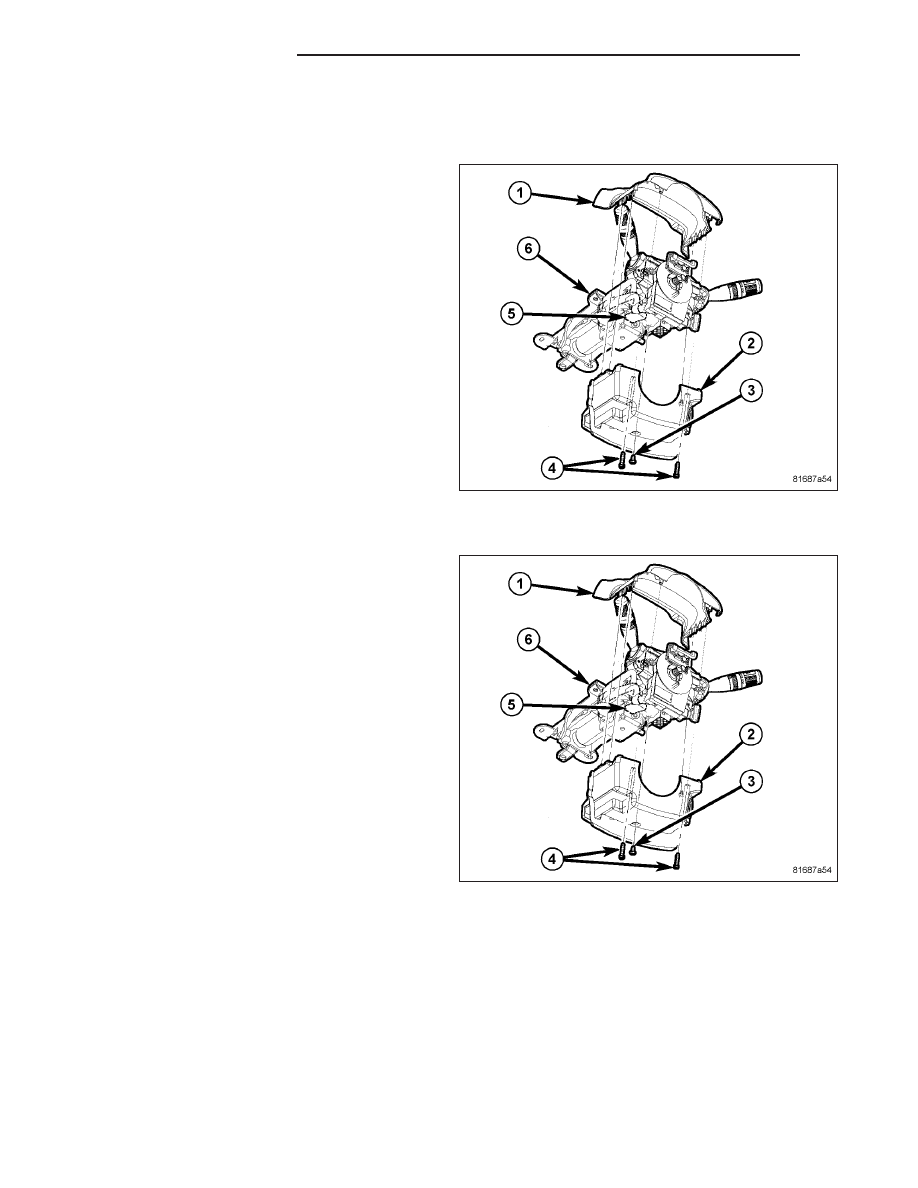

UPPER AND LOWER STEERING BEZEL

REMOVAL

1. Remove the two screws (4) attaching the upper

shroud (1) to the lower shroud (2). After removing
the screws, unclip the shrouds from each other by
applying hand pressure along the seams where the
shrouds connect on the sides, then remove the
upper shroud and lower steering column cover.

INSTALLATION

1. Position the column tilt at the full-downward posi-

tion and lock it in place.

2. Install the upper shroud over the lower shroud, clip-

ping the shrouds to one another.

3. Install the two screws (4) attaching the upper

shroud (1) to the lower shroud (2).

23 - 84

INSTRUMENT PANEL

PM
