2. Refer to this view as necessary when performing

the following steps.

3. Install the spring assembly (1) into the drum (2).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 411

4. Install the piston (1) into the drum (3).

5. Lay the snap ring onto the piston.

21 - 412

AUTOMATIC - CVT-SERVICE INFORMATION

PM

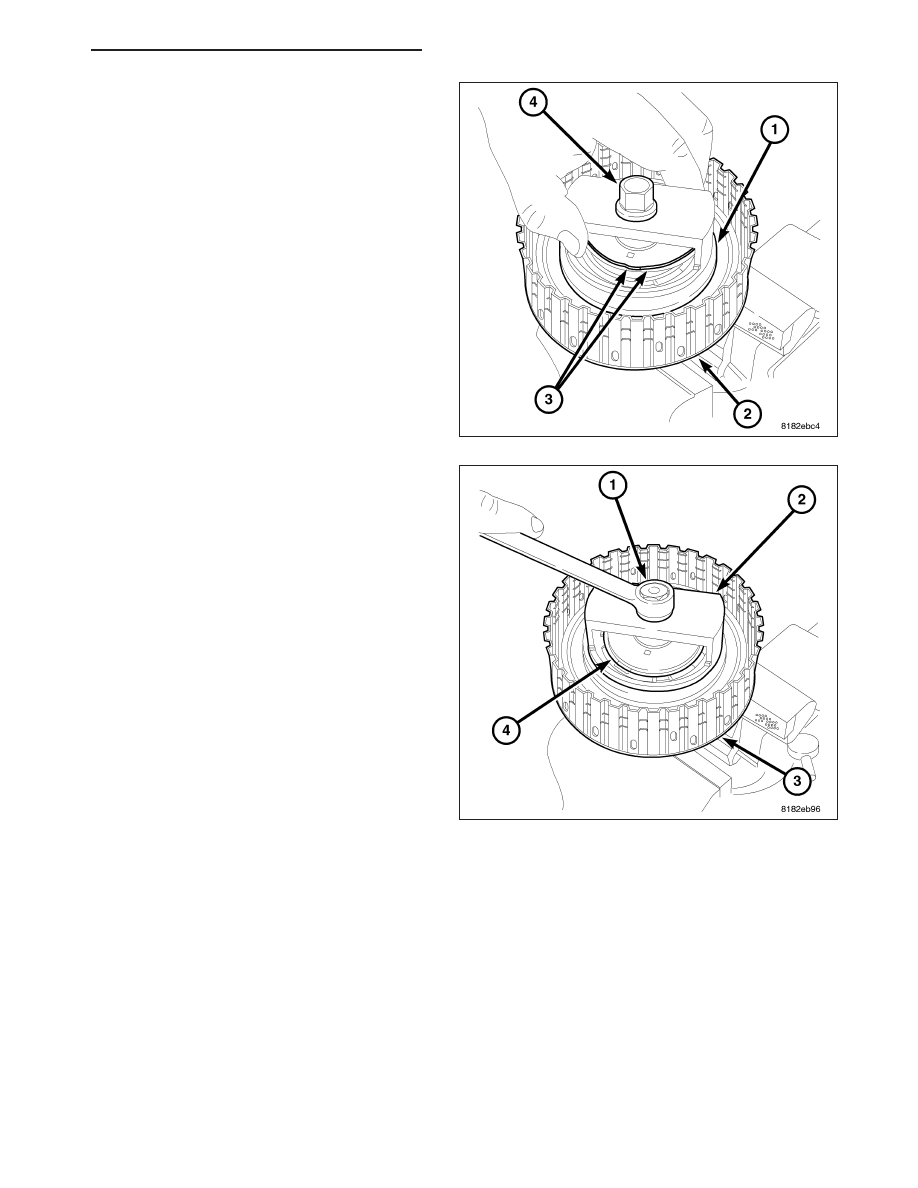

6. Install Compressor 8900.

7. Compress the piston.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 413

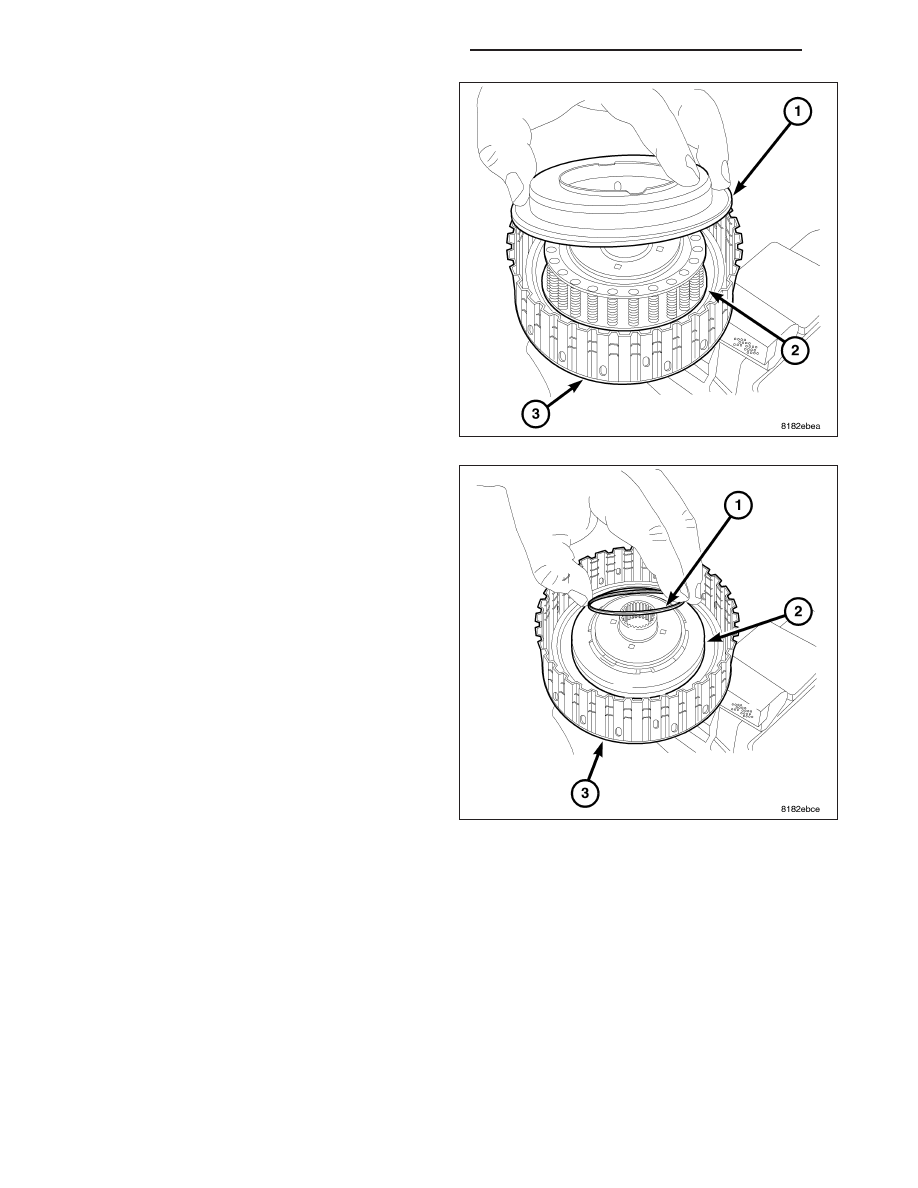

8. Use snap ring pliers or a small screw driver to

install the snap ring (3) onto the piston (1).

CAUTION: Install so that the installation order of
each plate is correct.

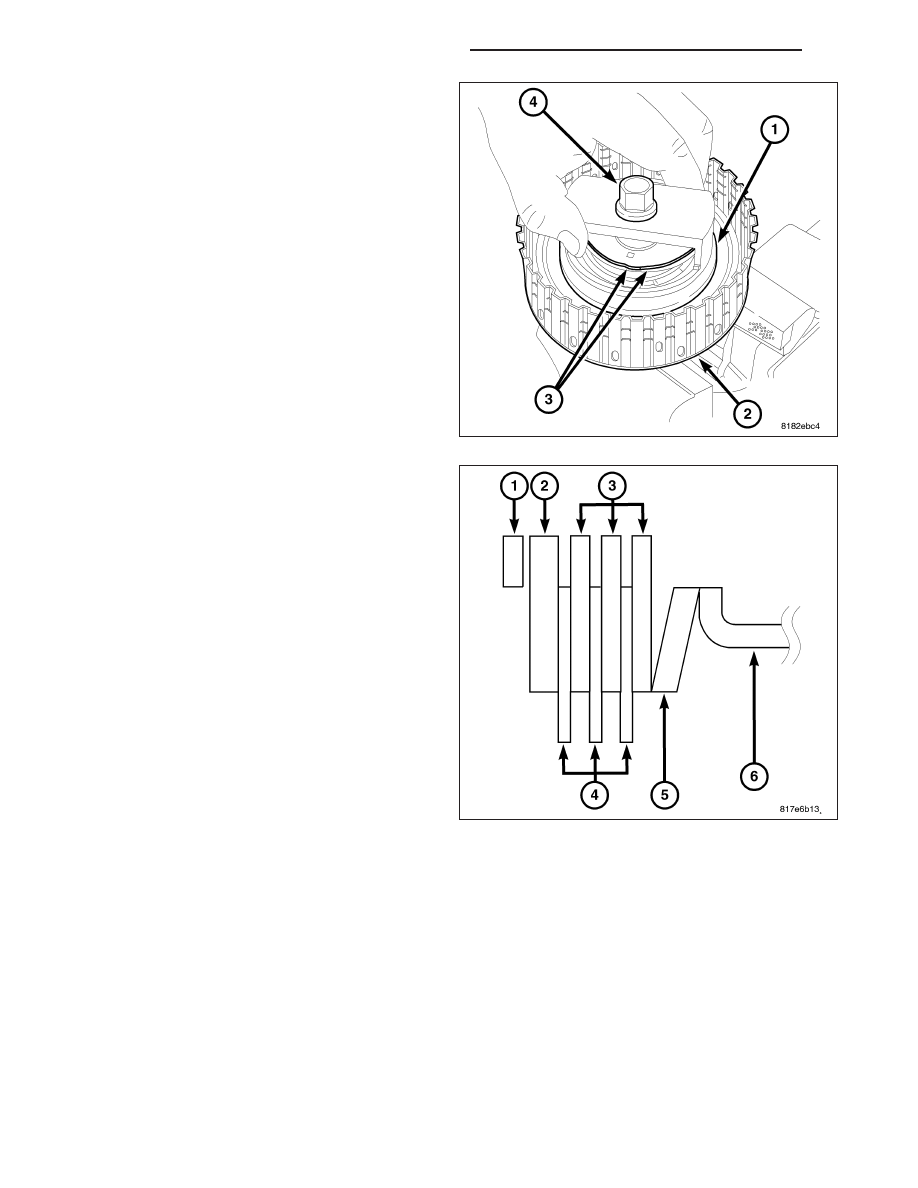

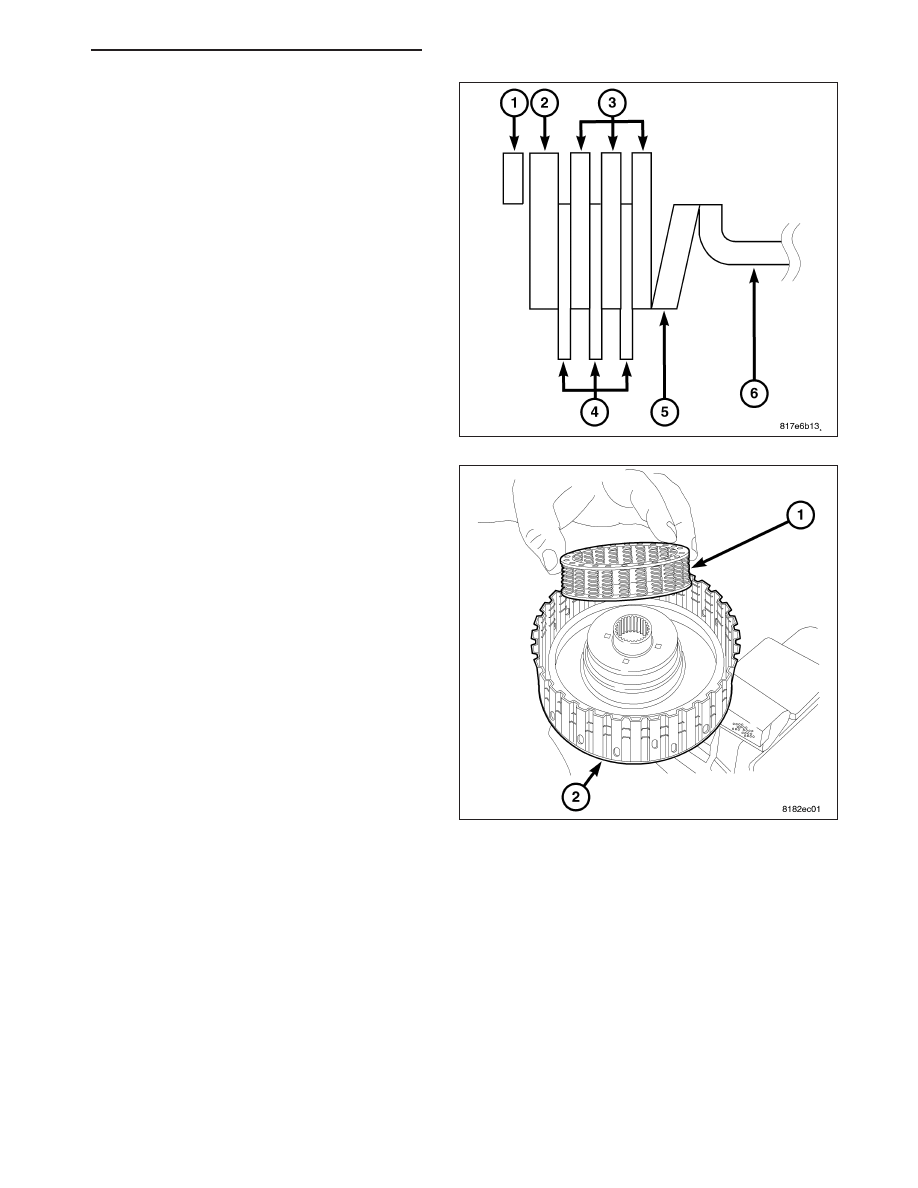

9. Install the dish plate (5), the driven plate (3), the

drive plate (4), the retaining plate (2) and one piece
of the snap ring (1), in the forward clutch piston (6).
