6. Remove the pinion housing shim.

7. Remove the pinion housing O-ring

NOTE: The pinion nut is a staked type nut

8. Using a punch, remove the staked depression in

the pinion nut.

PM

POWER TRANSFER UNIT

21 - 11

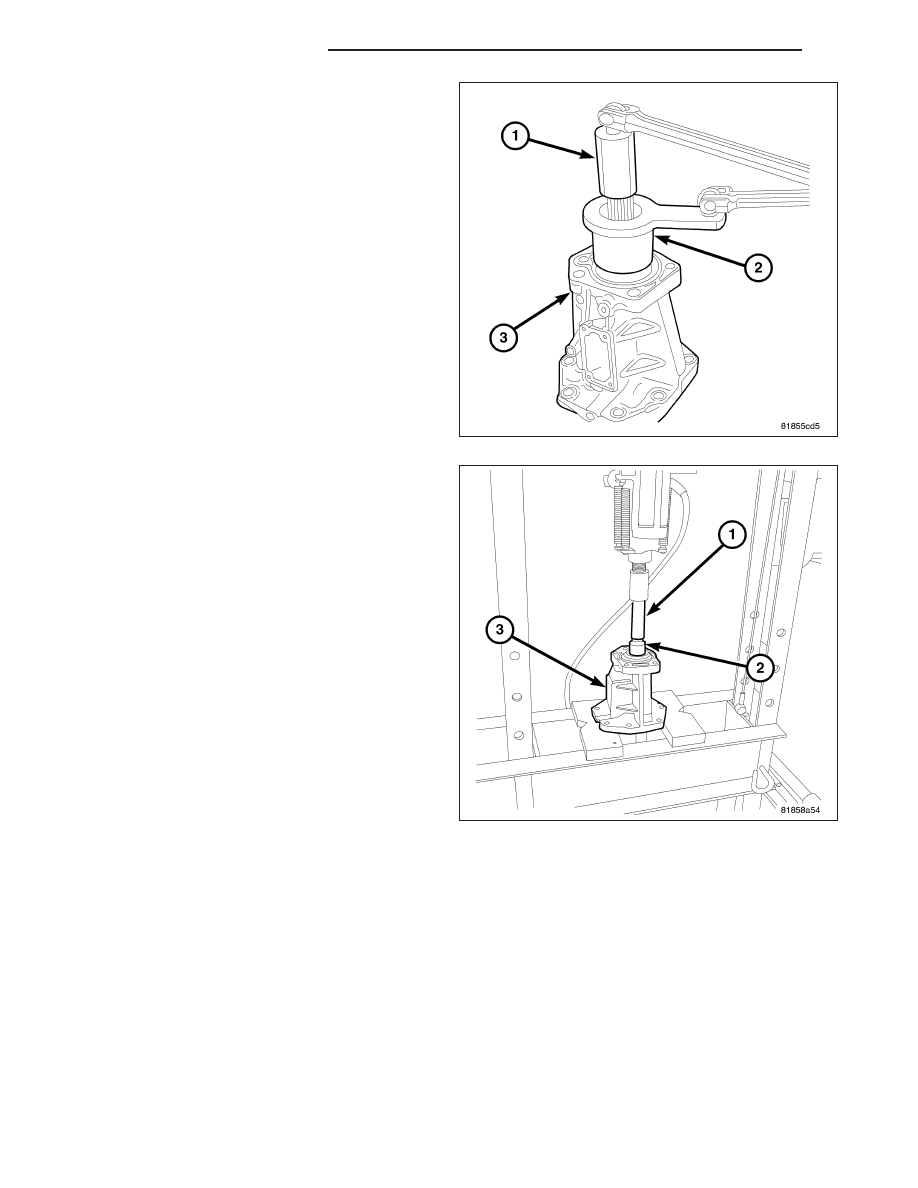

9. Remove the output shaft nut, using the Pinion Nut

Socket 9921 and Spline Socket 9922.

10. Press the output shaft from the housing using a

press.

21 - 12

POWER TRANSFER UNIT

PM

11. Remove the output shaft spacer.

12. Remove the output shaft bearing.

PM

POWER TRANSFER UNIT

21 - 13

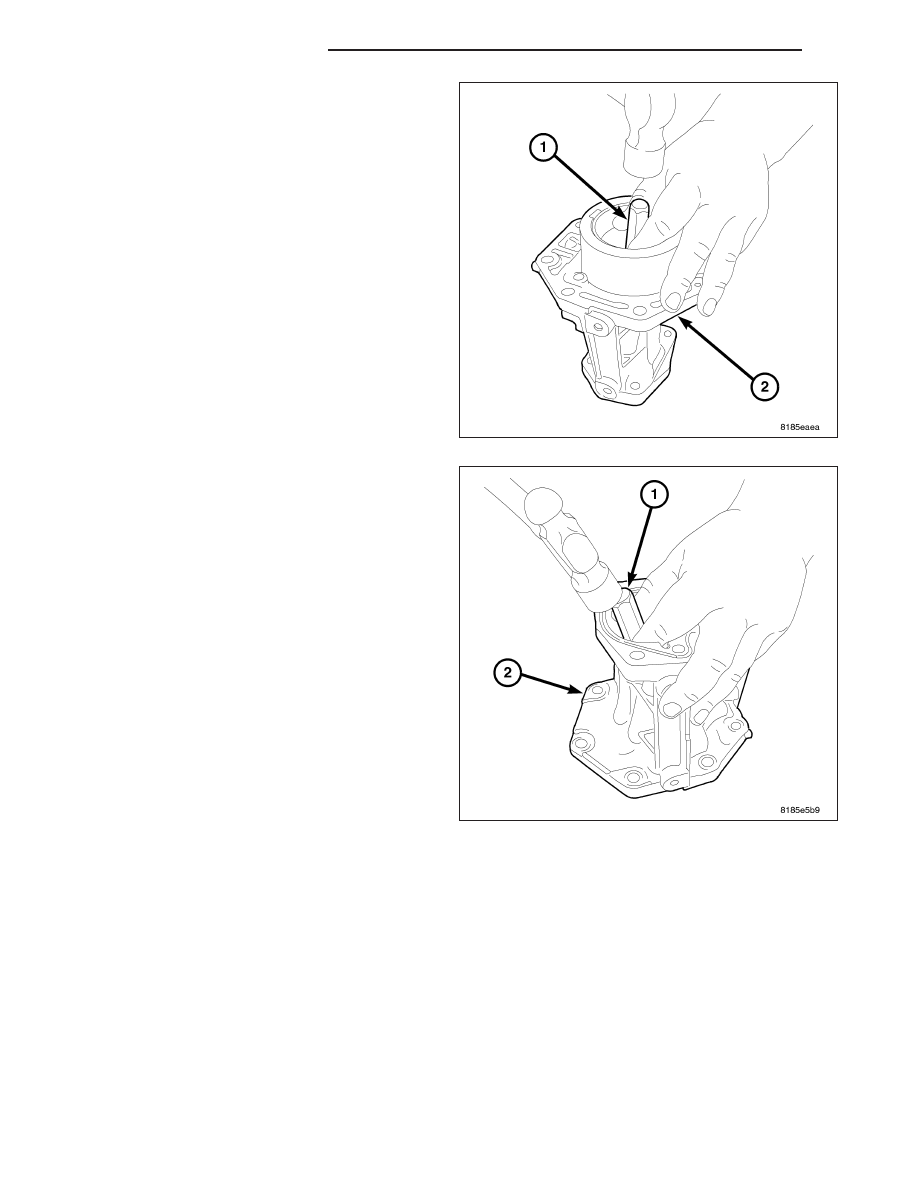

13. Remove the output shaft housing small side bear-

ing cup using a brass drift.

14. Remove the output shaft housing large side bear-

ing cup using a brass drift.

21 - 14

POWER TRANSFER UNIT

PM
