INSTALLATION

1. Install the cooler tubes in the clips on the side of

the frame rail.

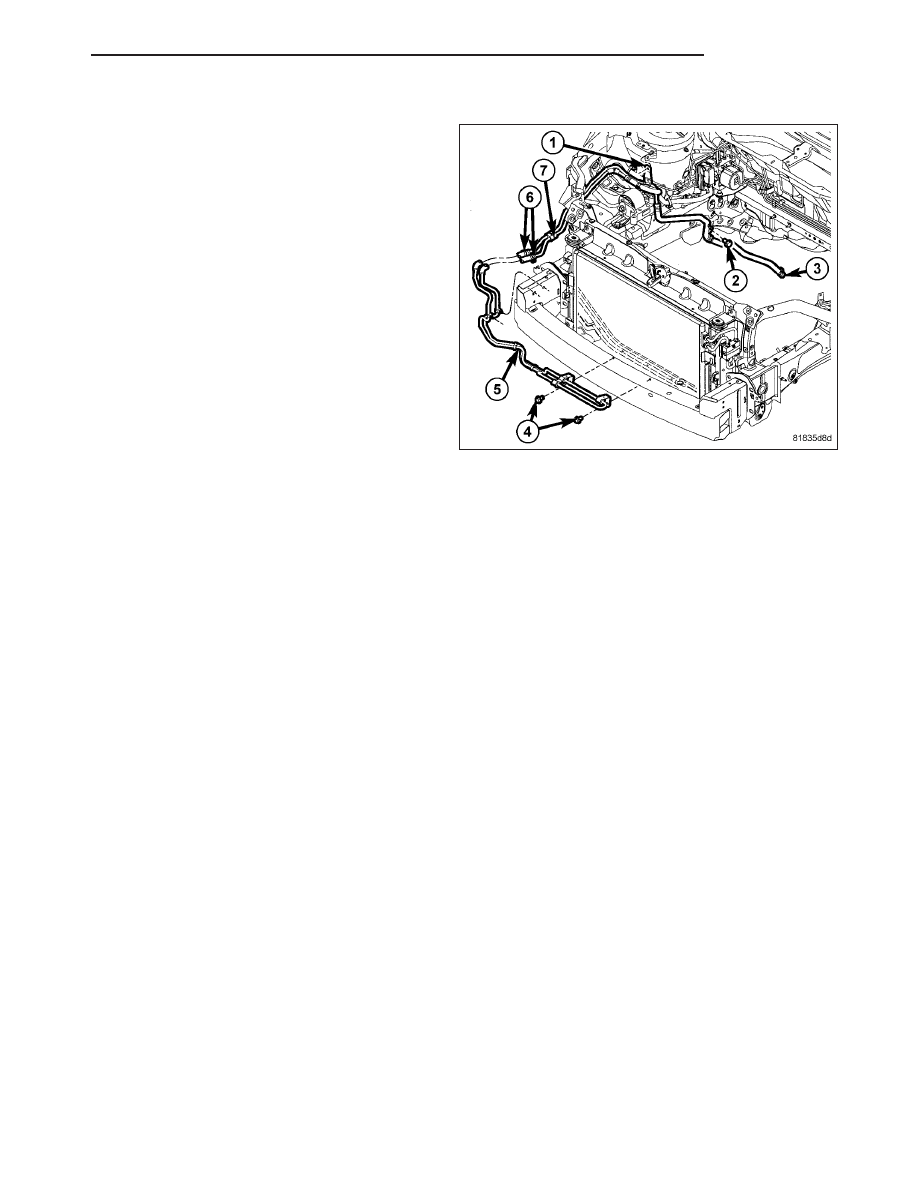

2. Install the fluid cooler mounting screws (4) to the

support. Tighten the screws to 8 N·m (71 in. lbs.).

3. Install the fluid return hose (7) on the power steer-

ing fluid cooler lines (5). Install the hose clamp (6)
on the hose past the bead formed into the end of
the cooler tube and secure in place.

4. Install the front fascia.

5. Lower the vehicle.

6. Fill and bleed the power steering system. (Refer to 19 - STEERING - STANDARD PROCEDURE)

7. Check for leaks.

PM

PUMP

19 - 71

HOSE-PRESSURE

REMOVAL

GAS ENGINE

NOTE: Before proceeding, (Refer to 19 - STEER-
ING - WARNING).

1. Siphon as much fluid as possible from the power

steering fluid reservoir.

2. Remove the engine appearance cover.

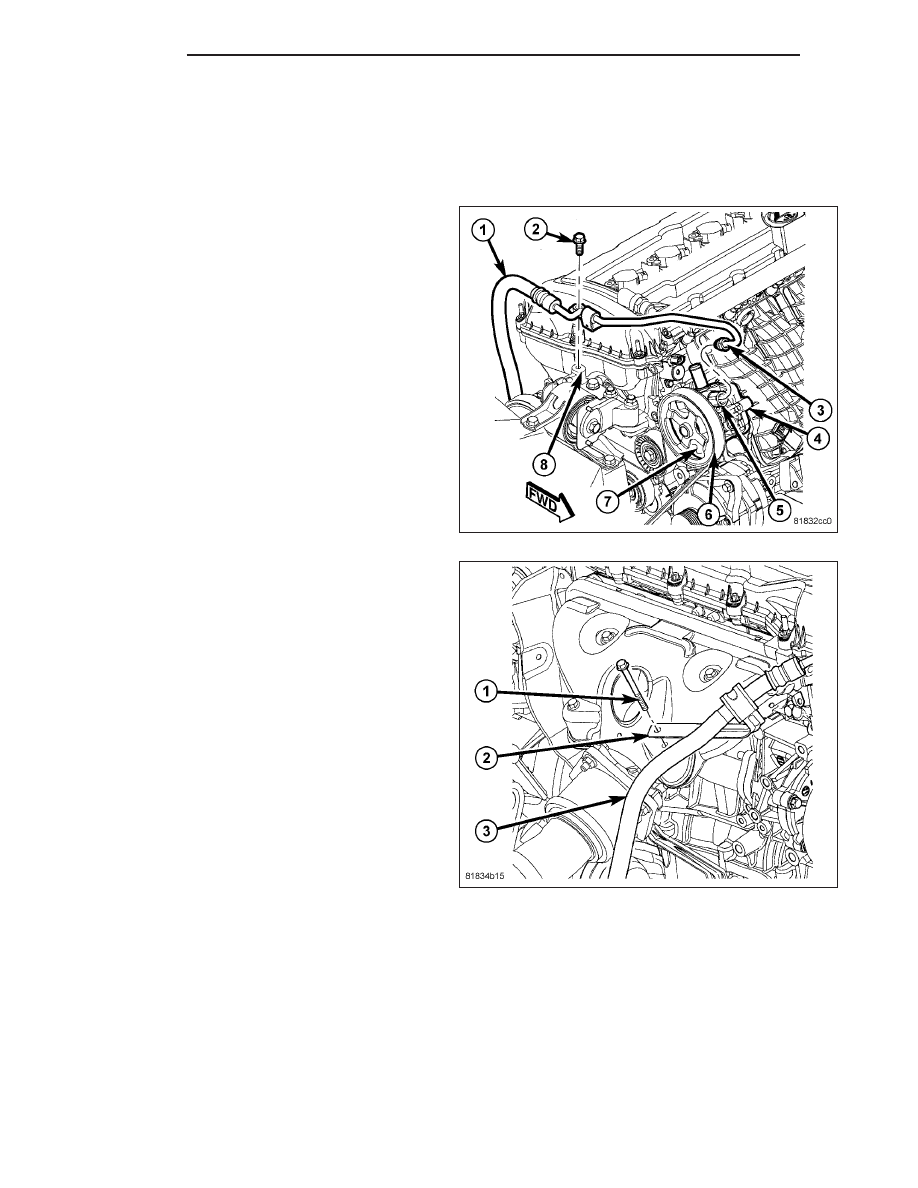

3. Remove the pressure Hose (3) at the pump pres-

sure port (5).

4. Remove the pressure hose routing bracket bolt (2)

at the upper mount (8).

5. 2.0L Engine - Remove the pressure hose routing

clamp bolt (1) at the exhaust manifold.

19 - 72

PUMP

PM

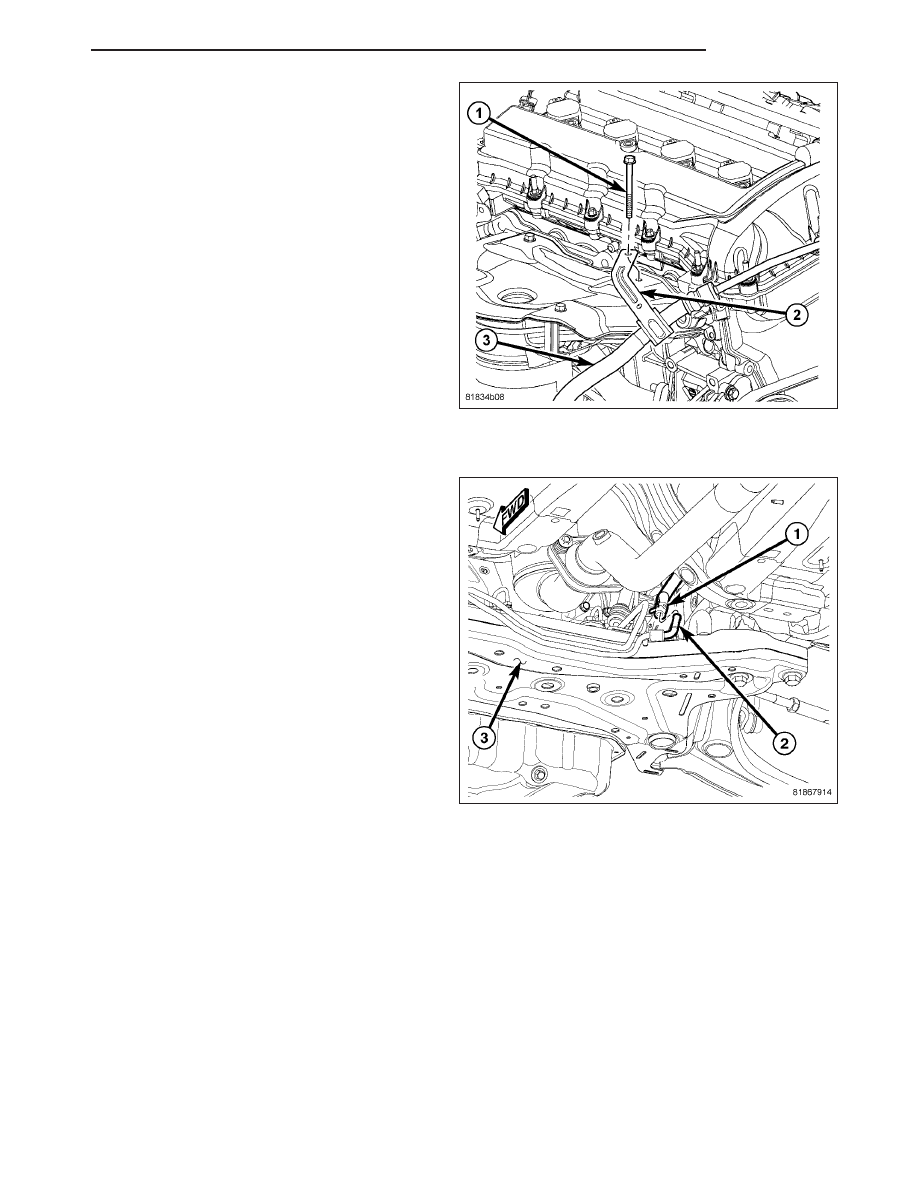

6. 2.4L Engine - Remove the pressure hose routing

clamp bolt (1) at the exhaust manifold.

7. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

8. Remove the return hose (1) at the return tube (2).

PM

PUMP

19 - 73

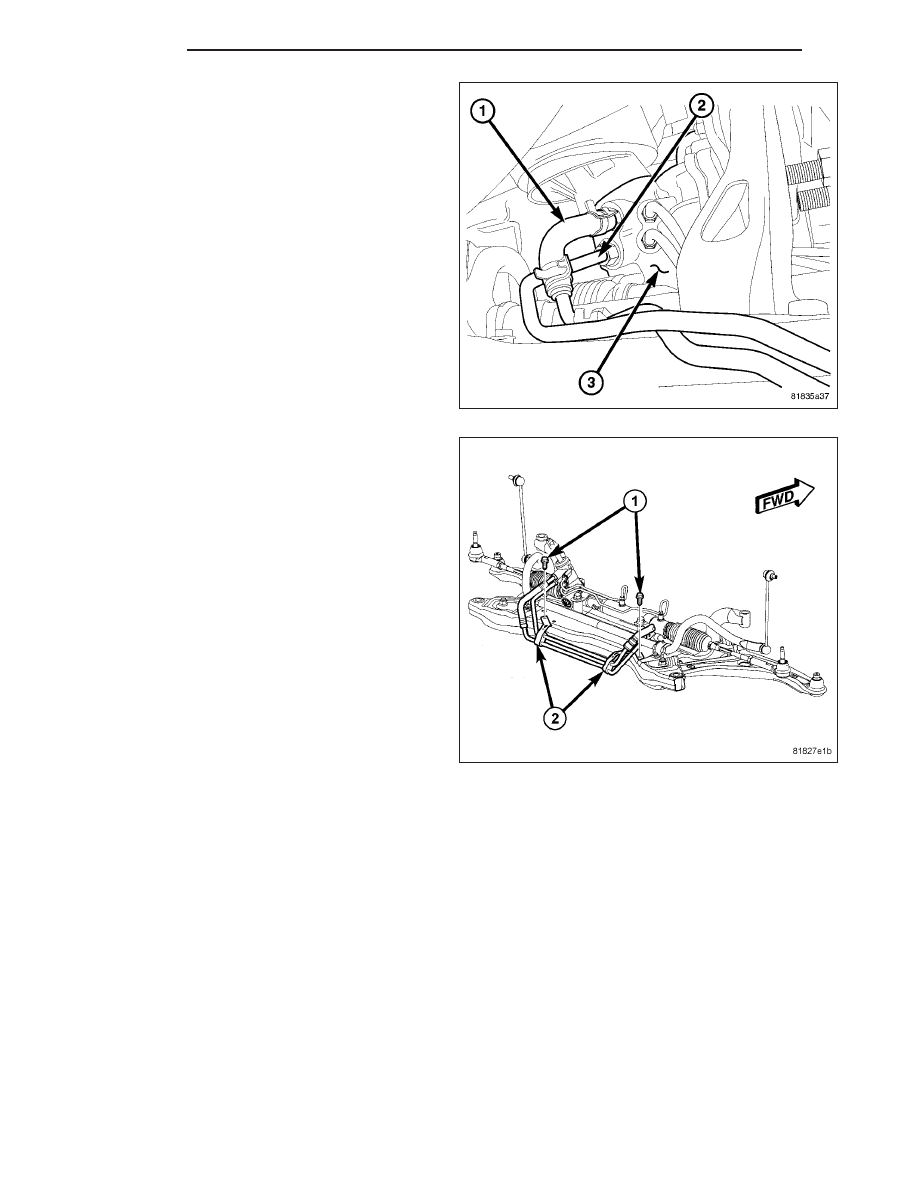

9. Remove the return hose (1) at the steering gear

(3).

10. Remove the pressure hose (2) at the steering

gear (3).

11. Remove the screws (1) securing the power steer-

ing hose routing clamps (2) to the crossmember.

12. Remove the power steering pressure line (2) from

the vehicle.

DIESEL ENGINE

NOTE: Before proceeding, (Refer to 19 - STEERING - WARNING).

1. Siphon as much fluid as possible from power steering fluid reservoir.

2. Remove the engine appearance cover.
